带挂环拉伸式螺旋弹簧结构设计

在汽车冲压生产线的模具工位上，这类带端部挂环的螺旋弹簧是极为常见的弹性施力元件，区别于普通压缩弹簧的端面支撑结构，两端一体成型的环形挂耳是其核心结构特征，主要承担卸料板复位、压料力提供、侧冲机构回程驱动这类往复直线运动场景下的力传递作用。从实际使用场景来看，冲压模具开模过程中，卸料板需要克服板料与凸模的粘附力完成退料，此时弹簧的预紧拉力会持续作用在卸料板连接螺栓上，保证卸料动作平稳无卡滞，避免板料随凸模上行造成工位送料故障；在汽车底盘的小型操纵机构里，这类弹簧也常被用作回位元件，比如踏板机构的助力回位、锁止机构的张紧固定，依靠自身弹性形变储存与释放能量，保证机构动作后回到初始位置。

从功能特性层面分析，这款弹簧采用等节距圆柱螺旋结构设计，簧丝截面为标准圆形，两端挂环与簧身主体为连续缠绕成型，不存在焊接拼接的应力集中点，能承受更高频次的交变载荷，长期往复拉伸工况下不容易出现挂环断裂的失效问题。弹簧的刚度由簧丝直径、中径、有效圈数三个核心参数共同决定，在冲压模具应用场景中，通常会根据卸料力的计算值匹配对应刚度的弹簧，保证压料阶段弹簧提供的压力足够压住板料，避免冲压过程中板料窜动造成零件尺寸超差，同时开模时的拉力不会超过卸料板连接螺钉的许用载荷，防止连接件过载断裂。

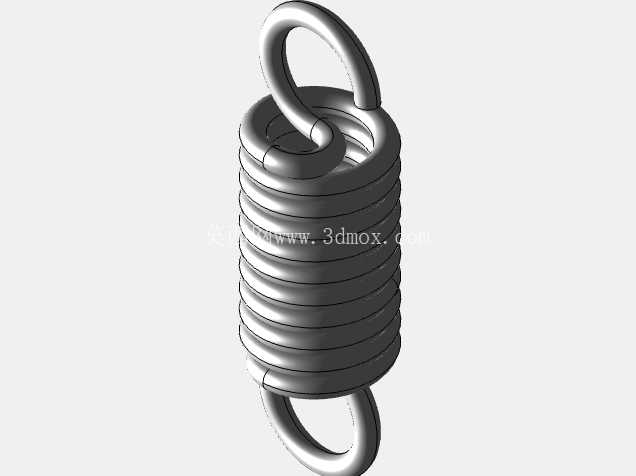

设计这类弹簧的三维模型时，核心要把握螺旋扫描的路径逻辑，不能简单用固定螺距的螺旋线直接生成实体，需要在螺旋线两端做平滑过渡段，让簧丝从螺旋升角平缓过渡到挂环的圆弧路径，避免路径折角造成实体扫描失败，同时还原实际加工中簧丝在挂环衔接处的曲率变化，保证模型和实际冷卷成型的弹簧结构一致。建模过程中要注意有效圈数和支撑圈数的区分，这款弹簧的有效圈数为中间等节距的螺旋段，两端挂环部分不参与弹性形变计算，在做受力仿真时需要将挂环内表面设置为固定约束面，模拟实际装配时挂环套在固定销上的安装状态，才能得到准确的形变量与应力分布结果。

从安装边界来看，弹簧的外径尺寸决定了安装时的避让空间，在冲压模具的卸料板安装槽内，弹簧外径与安装孔内壁需要预留0.5-1mm的间隙，避免弹簧拉伸收缩过程中与孔壁摩擦造成簧丝磨损，缩短使用寿命；两端挂环的内径尺寸要匹配安装销的直径，通常间隙控制在0.2-0.3mm，间隙过大会造成弹簧工作时晃动产生异响，间隙过小则会导致安装困难，挂环与销的接触面润滑不足容易出现磨损。弹簧的自由长度需要匹配机构的行程，预拉伸量通常设置为弹簧极限拉伸量的10%-15%，保证初始安装状态下弹簧就有足够的预紧力，避免机构启动瞬间出现空行程。

在实际选型替换时，不能只关注弹簧的外径和自由长度，还要核对弹簧的刚度参数，刚度偏差过大会造成机构动作异常：刚度过大则回位冲击力过大，容易造成模具连接件疲劳损坏；刚度过小则回位力不足，卸料板无法及时复位造成连冲事故。这款弹簧的结构设计充分考虑了冲压场景的高频往复工况，簧丝表面的光滑过渡能减少应力集中点，在长期交变载荷作用下的疲劳寿命更长，两端一体成型的挂环也避免了焊接结构容易出现的脱焊断裂问题，适配汽车冲压模具、通用机械操纵机构等多种需要拉伸复位的安装场景。
