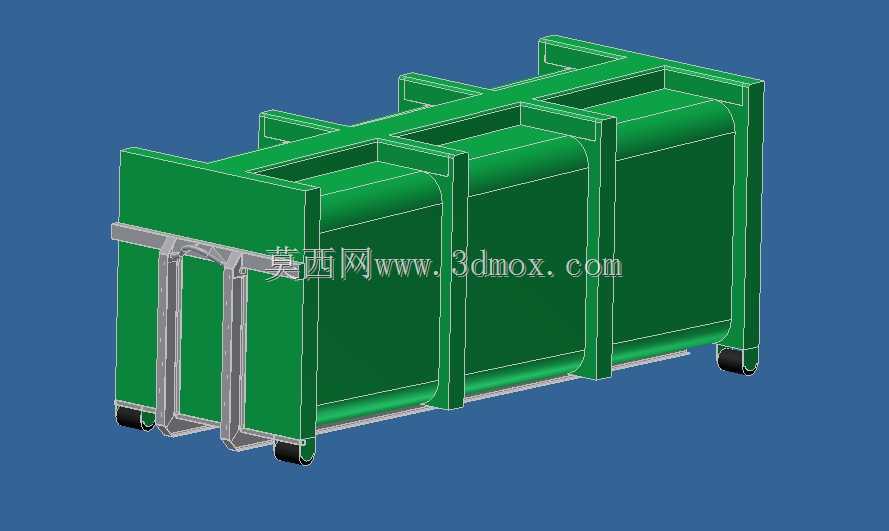

带滚轮可移动多舱式运输集装承载装置

　　在厂区内部物料周转、短途接驳转运、车间工序间工件流转的场景里，这类带滚轮的多舱式集装承载装置的使用频率远高于标准海运集装箱，它不需要吊装设备配合，单人即可推行移位，适配厂区内部硬化路面、车间环氧地坪的通行条件，不会对地面造成过度压损。从结构设计逻辑来看，该装置采用框架式主承力结构，外围竖向外框与顶部横向加强梁形成整体受力骨架，所有舱室的侧壁都与主框架做刚性连接，避免满载时舱壁出现外鼓变形，底部的承托梁直接对接滚轮安装座，载荷从舱室底板传递到底梁，再分散到四个滚轮上，受力路径清晰，没有冗余的传力环节。多舱分隔的设计思路，核心是解决同批次不同规格物料的混装分拣问题，三个独立舱室可以分别存放不同品类、不同防护要求的工件，

　　不需要额外在箱内增加分隔板，舱室之间的共用竖壁同时起到结构加强的作用，比单舱后加分隔的结构节省15%左右的材料用量，同时整体刚性更好。底部配置的是工业级低重心脚轮，两个定向轮搭配两个万向轮的配置，推行时方向可控，转向时不会出现侧倾风险，滚轮的安装高度经过测算，保证装置底部与地面留有足够的安全间隙，越过车间地面的小型接缝、减速带时不会出现卡滞，同时整体重心高度控制在合理范围，满载推移时不会出现倾翻风险。外形尺寸的设定参考了标准托盘的边界尺寸，宽度适配厂区内部通道的最小通行宽度，长度可以适配普通货运电梯的轿厢进深，不需要拆分就可以直接通过电梯完成楼层间的物料转运，顶部的加强梁同时可以作为临时的吊装挂点，当需要长距离转运时，

　　可以通过叉车或者小型吊具直接起吊整个装置，不需要额外配置吊具工装。装置前端的推拉扶手采用圆钢弯折成型，高度符合人体工程学的施力位置，推行时操作人员不需要过度弯腰，扶手与主框架的连接位置做了斜撑加强，满载推移时扶手不会出现变形松脱。在实际使用场景中，这类集装装置既可以存放机械加工后的成品工件，也可以作为工序间的废料收集容器，多舱结构可以同时存放合格件、待检件、不合格件，避免不同状态的工件混放造成的质量风险，侧壁采用整板式结构，不会出现细小零件从缝隙掉落的问题，适合存放小型五金件、机加工边角料、装配用标准件等物料。设计时没有设置复杂的锁闭结构，因为厂区内部周转不需要长途运输的封箱需求，敞口式的结构方便操作人员快速取放物料，

　　顶部的横梁间距经过优化，不会阻碍大件物料从上方吊装放入舱内，同时横梁的强度足够支撑临时叠放的轻型物料，提升空间利用率。整体结构没有易损的复杂部件，所有型材连接位置采用满焊工艺，焊后做打磨处理，避免应力集中造成的焊缝开裂，表面涂装采用耐磨防锈涂层，适配车间内有少量切削液、油污的使用环境，长期使用不会出现涂层脱落、基体锈蚀的问题。滚轮采用耐磨聚氨酯材质，推行时噪音低，不会划伤车间环氧地坪，滚轮的轴承自带密封结构，粉尘、切削液进入轴承内部不会造成卡滞，日常维护只需要定期清理滚轮缠绕的杂物即可，不需要频繁加注润滑脂。从建模逻辑来看，该模型把主框架、舱壁、滚轮、扶手做了独立的实体建模，每个部件的装配关系清晰，没有出现重叠面、破面等建模问题，结构件的壁厚都按照实际钣金加工的厚度设定，完全可以直接导出工程图用于生产加工，不需要二次调整结构尺寸。
