方形焊接钢制托盘支撑脚结构

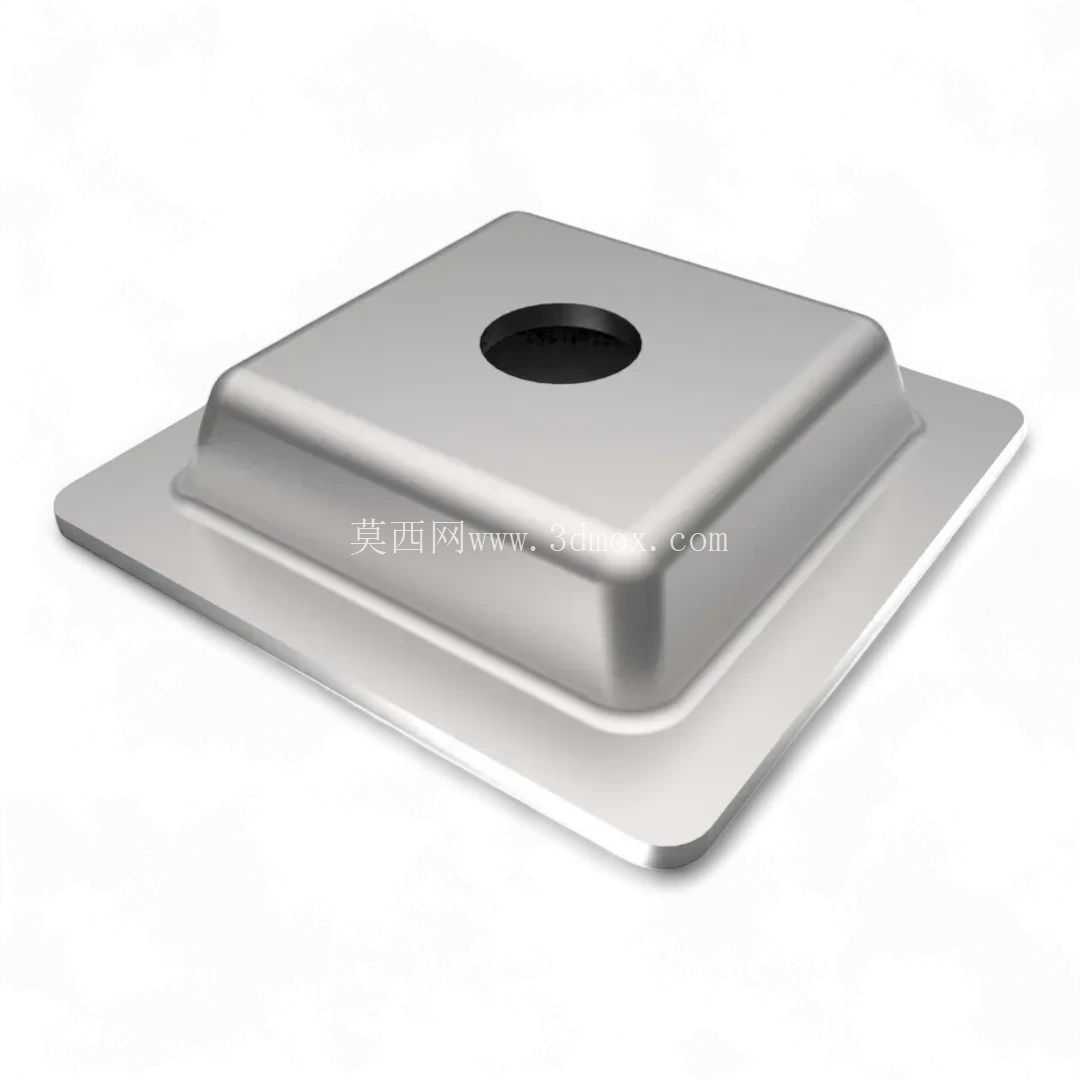

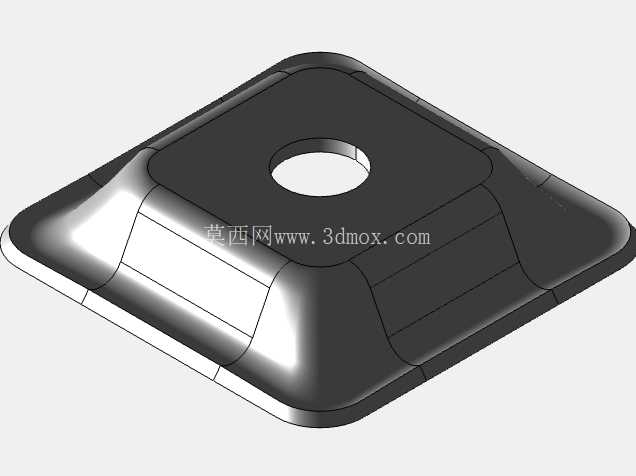

在仓储物流、车间工位器具、钢结构运输框架的搭建场景里，托盘脚是承载单元底部的核心受力部件，直接决定了整套承载结构的静载承重能力、堆垛稳定性以及长期使用的结构可靠性，这款方形焊接型钢制托盘脚，就是针对无调节需求的固定承载场景开发的支撑构件。不同于带螺纹调节结构的可调脚杯，这款托盘脚采用无螺纹的焊接安装设计，安装时直接将方形底板与钢结构框架的底部梁体焊接固定，省去了螺纹加工、调节螺母配套的工序，安装效率更高，同时不存在螺纹锈蚀、滑牙导致的支撑失效风险，适合安装完成后不需要频繁调整高度、地面平整度较好的固定工位或者长期周转的运输载具使用。从结构设计来看，这款托盘脚采用一体冲压成型的阶梯式结构，底部是144毫米见方的安装底板，边缘做了圆弧过渡处理，避免冲压锐边在安装、周转过程中划伤操作人员或者刮损地面；中部是向上收窄的梯形凸起支撑台，顶部中心开设圆形安装孔，既可以在需要的时候穿入螺栓做辅助定位，也能在堆垛时与上层托盘底部的定位结构配合，防止堆垛过程中出现滑移错位。整个支撑台的冲压拔模角度经过反复校核，既保证了冲压成型过程中材料流动均匀，不会出现局部拉裂或者起皱的缺陷，也让支撑受力从顶部承载面均匀分散到底部的方形安装底板上，避免应力集中导致的局部变形。尺寸边界上，这款托盘脚的底板边长为144毫米，整体支撑高度为30毫米，这个尺寸是经过多轮承重测试确定的：30毫米的高度刚好能让手动液压叉车的叉臂顺利插入托盘底部，满足常规仓储周转的叉车作业需求，不会因为支撑脚过低导致叉臂无法伸入，也不会因为支撑脚过高造成托盘整体重心上移，影响堆垛和运输过程中的稳定性；144毫米见方的底板提供了足够的焊接接触面积，与方管或者型钢梁焊接时，焊缝长度足够满足承重要求，同时底板的尺寸刚好适配常用的150毫米规格方钢横梁，焊接时不需要额外做裁切适配，现场安装的适配性更强。材质方面采用常规冲压钢材制作，冲压成型后表面做镀锌钝化处理，能够适应仓储车间、户外周转等多场景的防锈需求，长期使用不会因为锈蚀导致结构强度下降。在实际应用中，这款托盘脚除了常规的钢托盘焊接使用外，还可以用于焊接式工位工作台的底部支撑、车间周转料架的底部承脚、钢结构运输框架的底部支撑座，只要是不需要高度调节、需要固定焊接的钢结构支撑场景，这款托盘脚都能适配。设计过程中，工程师重点考虑了冲压工艺的可行性，整个零件没有复杂的倒扣结构，采用单工序冲压即可完成成型，不需要后续的机加工工序，量产成本更低，适合大批量配套使用；同时顶部的中心孔在冲压时一并成型，位置度公差控制在±0.2毫米以内，堆垛时的定位精度能够满足多层堆垛的使用要求，不会出现上下层错位的情况。受力层面，经过有限元仿真验证，在单脚承受2吨静载的情况下，零件的最大变形量不超过0.1毫米，完全满足常规钢托盘1.5吨额定静载的使用要求，不会出现压溃、变形的问题。不同于圆形托盘脚，方形的底板结构在与方形钢梁焊接时，贴合度更好，焊接作业时不需要刻意找正，焊接后的抗扭强度比同尺寸圆形支撑脚更高，在周转过程中遇到侧向冲击时，不容易出现焊缝开裂的问题。
