方形焊接钢制托盘支撑脚结构

做仓储物流钢结构配套设计快十年，经手的托盘、周转架底脚方案没有一百也有八十，这款方形焊接钢制托盘脚是我做重载周转架方案时优先选的标准件之一。先从实际应用场景说，这类底脚不是给轻型塑料托盘用的，主要适配车间内部焊接钢结构托盘、重型物料运输框架、工位焊接周转架，还有线边固定的钢制料架，尤其是汽车零部件冲压车间的周转工位，很多存放冲压件的重型架体，底部都用这类一体冲压成型的钢制脚，比那种螺纹调节脚适配性强太多——毕竟车间地面不可能完全水平，要是用调节脚，重载下螺纹容易进焊渣、铁屑，时间长了拧不动，反而会出现架体歪斜的问题，这种焊接固定的底脚，直接和架体方管焊死，没有活动部件，根本不存在卡滞失效的问题。

再讲实际用途，很多新手设计的时候会把托盘脚和脚轮搞混，脚轮是用来移动的，这类固定托盘脚是用来做静态支撑的，当托盘或者架体不需要频繁移位，只是堆垛、或者固定在线边存放物料时，用这类底脚可以把架体抬离地面29毫米，这个高度是经过实际验证的：一方面刚好能让手动液压叉车的叉齿顺利插入，不管是木托盘还是钢托盘，叉齿插入高度一般在20到30毫米之间，29毫米的抬升高度不会出现叉齿顶到架体底板的问题，另一方面抬离地面后，地面的积水、焊渣、油污不会直接接触架体底部的方管，能减少方管端部的锈蚀，延长架体使用寿命。还有堆垛场景，这类带锥度过渡的方形脚，上层架体的底脚刚好能卡进下层架体顶部的方管内腔，堆垛的时候不会出现滑移，比平底的支撑块定位效果好很多。

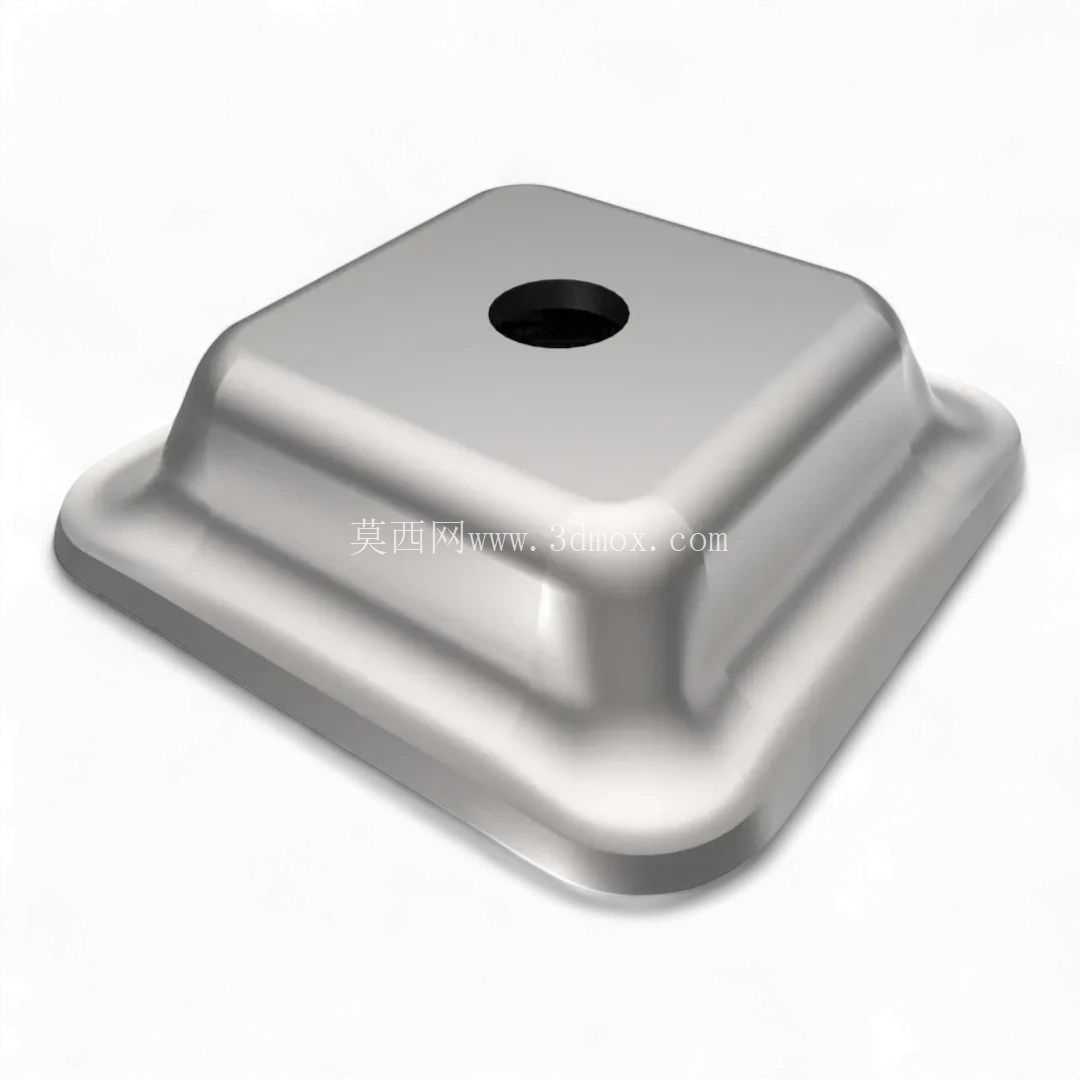

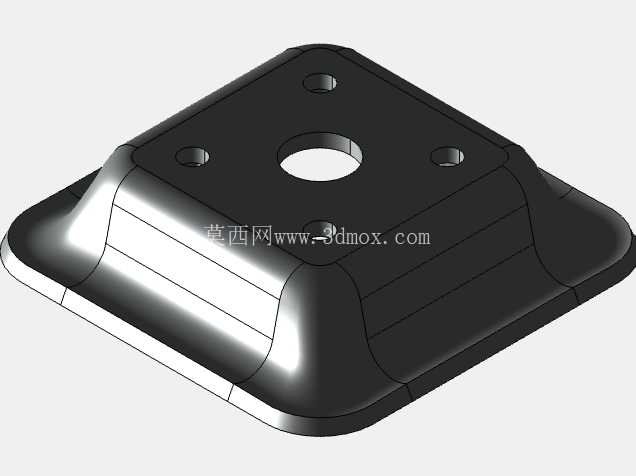

说到功能特性，这款底脚是一体冲压成型的，不是焊接拼接件，整个壳体没有焊缝，承重的时候应力会顺着锥面均匀分散到底板上，不会出现拼接焊缝开裂的问题。顶部中心的开孔是定位用的，焊接的时候可以先通过这个孔打个定位点焊，把底脚固定在方管端部的中心位置，不会焊偏，要是后续需要做临时固定，也可以穿过这个孔打膨胀螺栓，把架体固定在地面上，防止被叉车误碰移位。边缘的圆角过渡是很细节的设计，一方面冲压成型的时候不会出现应力开裂，另一方面车间作业的时候，工人来回走动不会被锐边割破劳保鞋，也不会刮坏拖拽的气管、电缆，要是做直角翻边，冲压的时候容易起皱，承重的时候边角位置应力集中，很容易出现开裂，这种大圆角过渡的结构，冲压成型良率高，承重能力也更强。

再讲设计思路，做这类冲压件设计的时候，首先要考虑的是材料利用率，116x116毫米的方形底板，刚好是常规卷料开料后的最优尺寸，不会产生太多边角料，能控制单件成本。然后是成型工序，这个零件的拉伸高度是29毫米，按照冷轧钢板的拉伸系数算，一次拉伸就能成型，不需要多次拉伸，也不需要后续的整形工序，冲压效率很高，适合批量生产。锥面的斜度设计也有讲究，斜度太大的话，承重的时候垂直方向的分力会变大，容易把底脚压变形；斜度太小的话，堆垛的时候导向性不好，上层架体不容易卡进下层架体，现在这个斜度是经过多次承重测试和堆垛测试定下来的，既能保证承重时的结构强度，又能在堆垛的时候自动导向定位。还有底板边缘的压边设计，整个底板边缘做了小角度的压边，和地面接触的时候是面接触，不是线接触，不会因为局部压强太大压坏环氧地坪，也不会在地面上留下压痕。

最后说外形尺寸和安装边界，这款底脚的底板尺寸是116x116毫米，这个尺寸刚好适配40x40、50x50、60x60毫米的常规方管，不管是哪种规格的方管，焊接的时候底板都有足够的焊接边，不会出现焊道超出底板边缘的问题。安装的时候要注意，方管的端部必须切平，不能有斜口或者毛刺，否则焊接的时候底脚会歪，四个底脚的高度差要控制在1毫米以内，不然架体放上去会出现晃动。焊接的时候建议采用二氧化碳气体保护焊，四个角对称点焊定位后再满焊，不要只焊两个点，不然重载的时候容易脱焊。如果是用在经常需要用叉车搬运的托盘上，四个底脚的内侧间距要留够180毫米以上，保证手动液压叉车的叉齿能顺利进入，不会撞到底脚的内侧锥面。要是用在需要堆垛的场景，架体顶部的方管内径要比底脚顶部的尺寸大2到3毫米，保证堆垛的时候底脚能顺利插入，间隙太大的话堆垛后容易晃，间隙太小的话插入的时候会卡滞，尤其是刷了油漆之后，油漆层会占一定厚度，间隙留小了根本插不进去。

很多新手做设计的时候总觉得这类小零件不重要，随便画个方块就行，实际上在仓储物流钢结构里，底脚是直接影响整个架体使用寿命和使用安全性的零件，选对标准件、算好安装尺寸，能减少很多后续现场维护的麻烦，这类一体冲压的钢制托盘脚，比自己现场切割钢板焊接的底脚一致性好，承重稳定，批量使用的时候成本也更低，是重型钢结构托盘和固定周转架的首选支撑配件。
