帕拉马索阿格里科拉液压缸结构设计

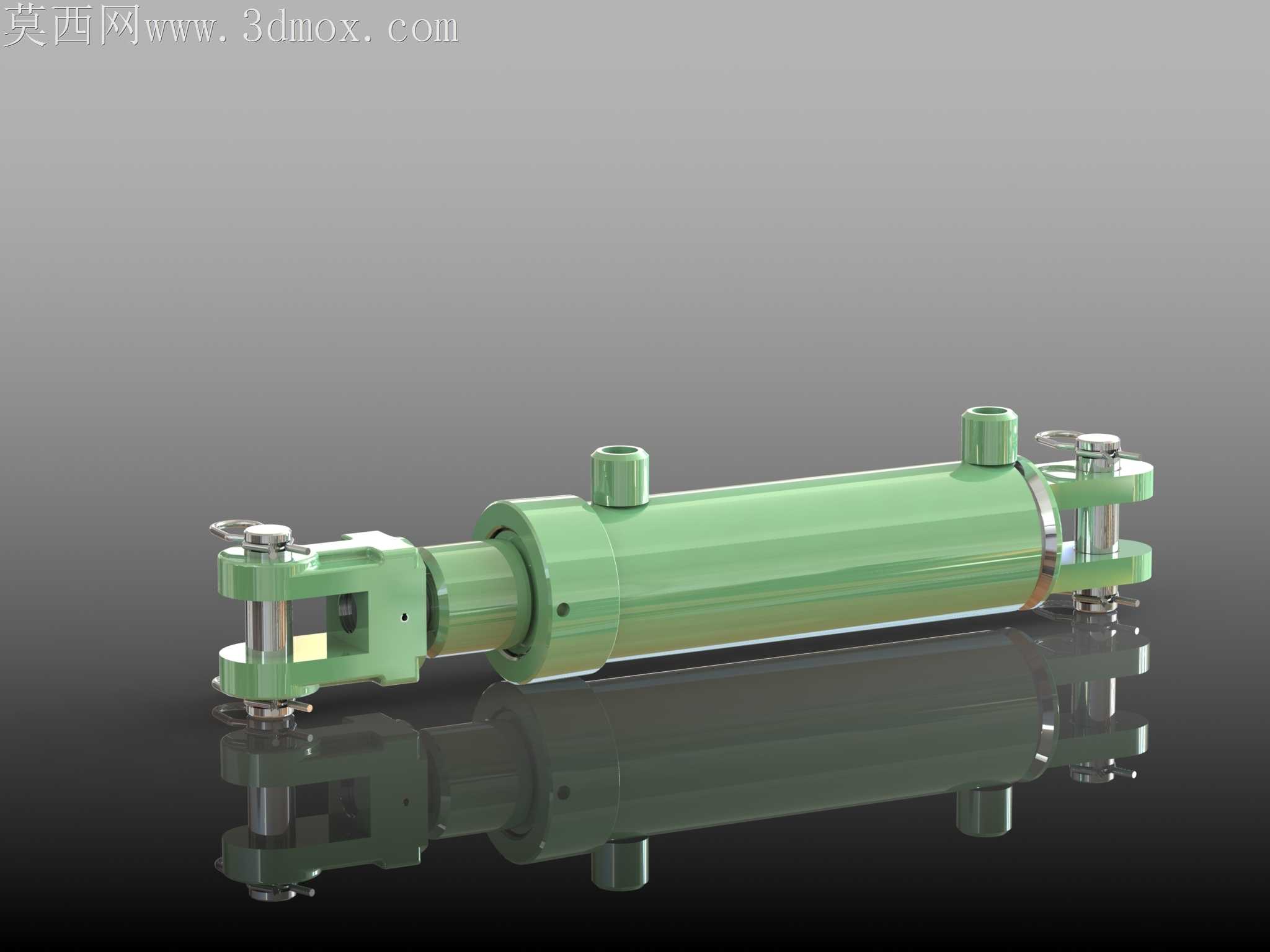

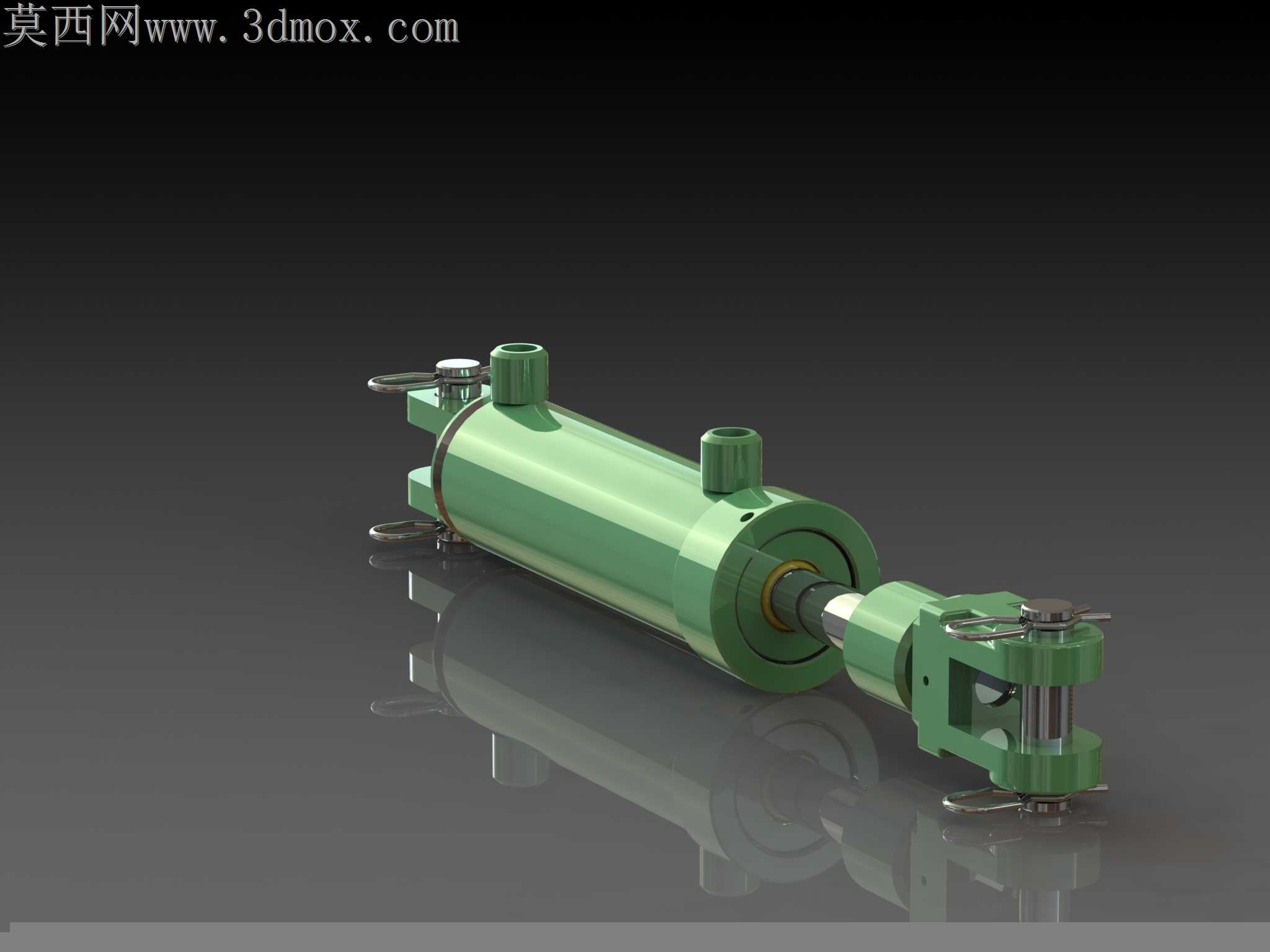

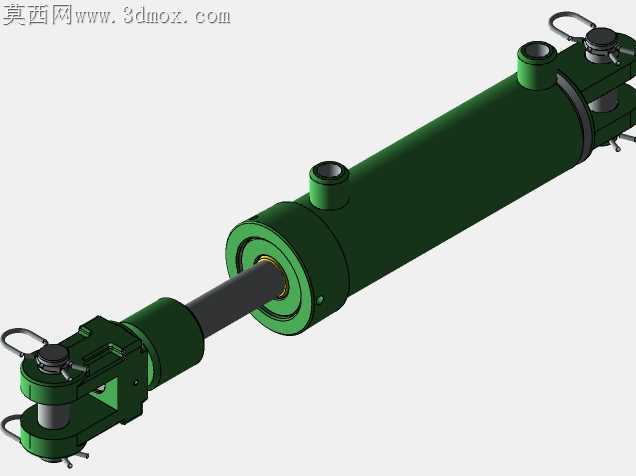

现场重载工况下的液压缸常出现铰接端偏磨、油口焊缝渗漏、活塞杆导向带过早失效的问题，这款双铰接式液压缸的结构设计，正是针对这类长期被忽略的加工与装配矛盾做了针对性调整。缸筒两端的止口配合公差没有照搬通用液压件的宽松标准，特意将导向套与缸筒的配合间隙控制在0.02-0.03mm区间，既避免过盈装配导致导向套变形挤坏密封件，也不会因间隙过大让高压油液在往复动作中形成持续冲击，扯坏O型圈的唇边。两端的铰接耳孔没有采用焊接后再镗孔的常规工艺路线，而是先将耳板与端盖组焊完成后做去应力退火，再一次性装夹镗出同轴的铰接孔，彻底规避焊接变形带来的耳孔偏斜问题——以往这类偏差会让活塞杆伸出时承受侧向弯矩，不用多久就会拉伤缸筒内壁，出现掉压爬行的故障。缸筒上的两个油口采用了加高凸台结构，不是直接在缸筒壁上攻丝接油管，凸台高度预留了足够的焊接坡口深度，焊后还能在凸台内侧做平滑过渡打磨，不会让油管接头的焊接应力直接传导到缸筒薄壁处，避免长期承压后缸筒出现微裂纹渗漏。活塞杆表面的硬铬层厚度控制在0.03-0.05mm，镀层后做镜面抛光，粗糙度达到Ra0.2以下，和导向套里的填充聚四氟乙烯导向带配合时，不会磨掉导向带表层的自润滑材料，哪怕在多粉尘的农林作业环境下，也能减少杂质嵌入密封件的概率。两端铰接处的销轴挡圈槽特意开在耳板外侧，装配时不用把销轴完全敲入耳板内侧就能装挡圈，后期维护拆换密封件时，拔销轴的操作空间足够，不会因为挡圈槽位置太靠内，维护时只能硬撬损坏耳板端面。缸筒外壁没有做多余的装饰性结构，所有棱边都倒了R2的圆角，既避免加工转运时磕碰划伤缸筒外壁破坏防锈层，也不会在装配管路时刮伤操作人员的手套。油口的螺纹规格选用了通用的公制细牙螺纹，不用定制特殊接头，现场更换油管时能快速找到适配配件，哪怕在偏远的作业现场也能完成应急维修。活塞和活塞杆的连接采用了细牙螺纹加防松螺钉的结构，不是单纯靠螺纹预紧防松，活塞端面和活塞杆轴肩的贴合面做了研磨处理，保证活塞在高压往复动作中不会出现微量转动，避免活塞上的密封件因为偏磨出现内泄。
