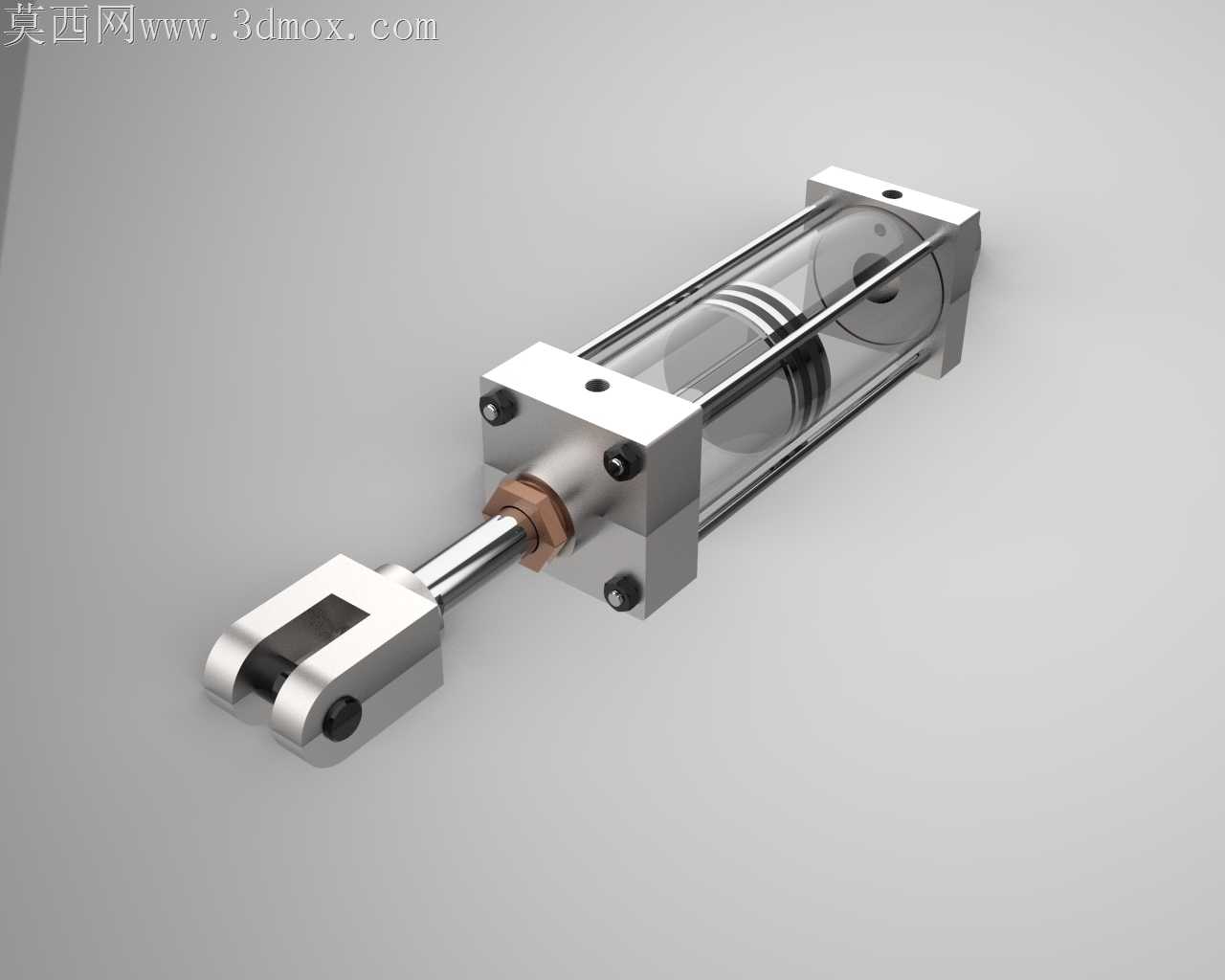

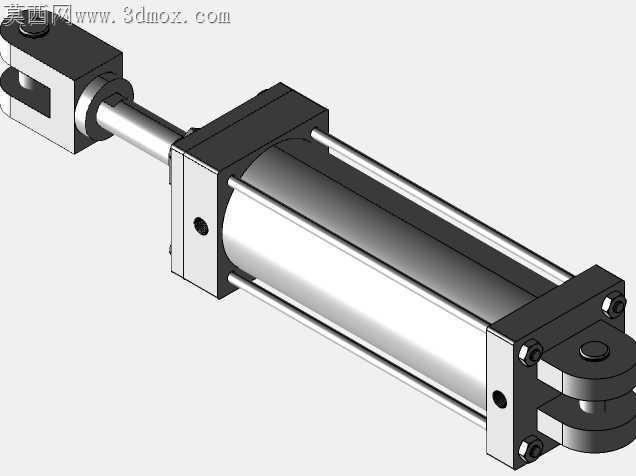

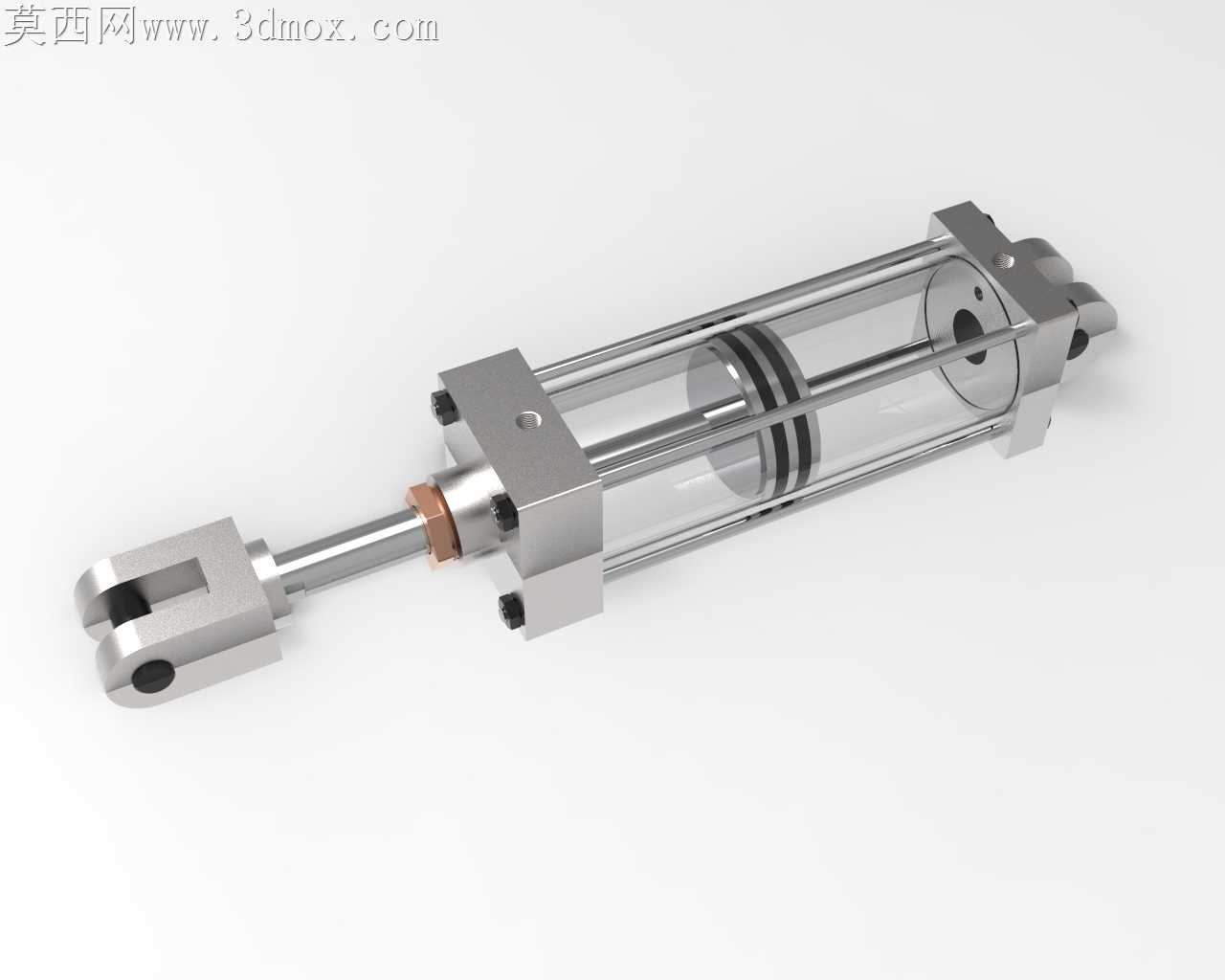

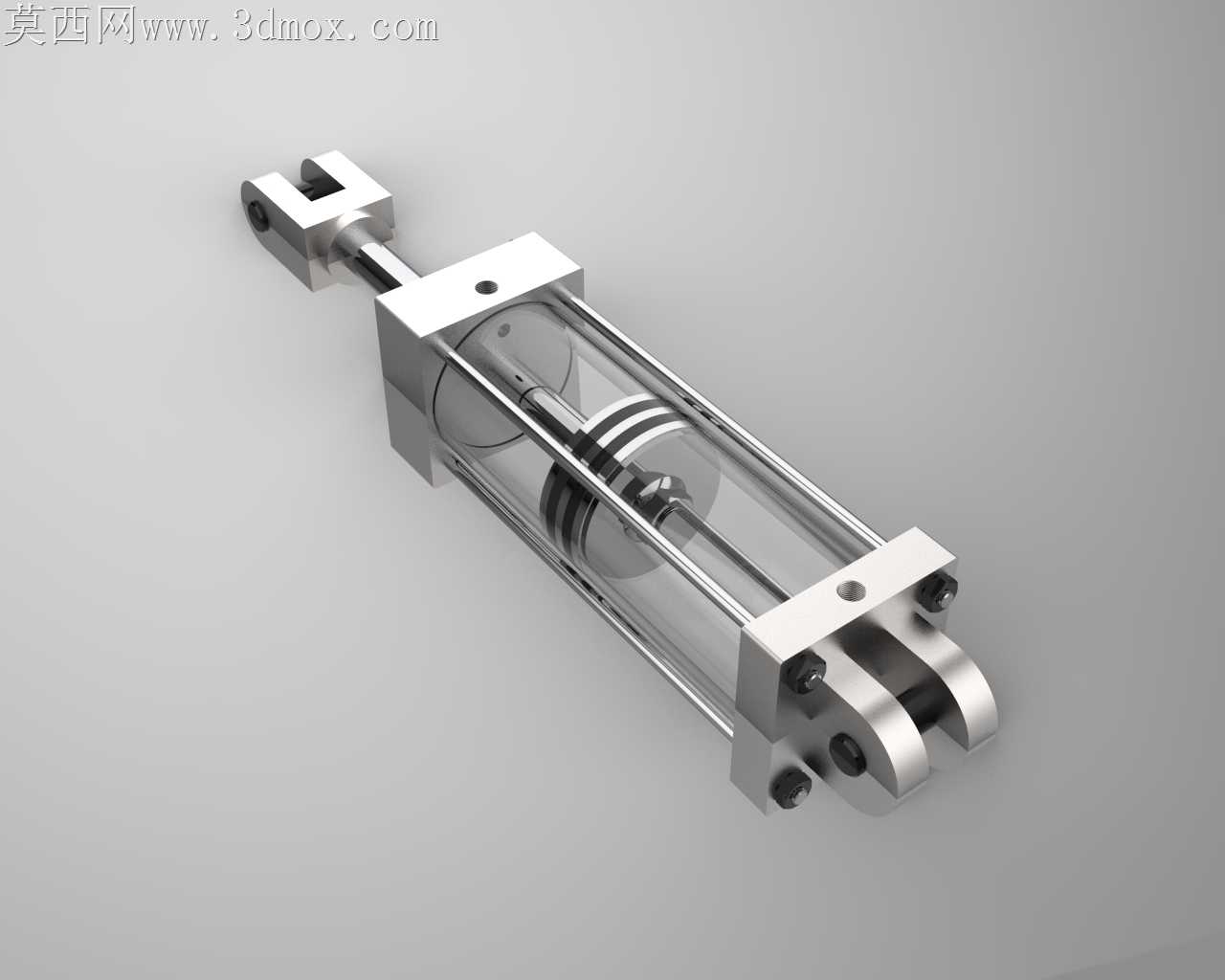

双耳环连接式透明视窗液压缸结构

车间里常规液压缸一旦出现内泄，拆检前根本没法判断是活塞密封磨损还是导向套偏移，往往要整缸拆下来吊到维修区拆解，耽误整条产线的节拍。这款带透明视窗的双耳环液压缸，刚好把日常运维里最头疼的故障预判问题嵌进了结构设计里。缸筒中段采用高透耐压的特种工程材质替代全段金属筒壁，不用拆缸就能直接观察活塞的运行位置、密封件的磨损状态，甚至能看到液压油里有没有混入金属磨屑，提前预判泵阀的磨损隐患，不用等故障停机再拆检。两端的双耳环连接座没有采用常见的焊接固定结构，而是用内六角螺栓把连接耳座和端盖锁为一体，加工时耳座的铰接孔可以和端盖的导向孔一次装夹镗削完成，同轴度能控制在0.02mm以内，避免焊接变形带来的活塞杆偏磨问题。之前遇到过不少焊接耳座的液压缸，焊后应力释放导致耳座孔歪了，装上去活塞杆运行时憋劲，密封件用不到三个月就磨坏漏油。活塞杆表面做了硬铬镀层处理，和导向套接触的位置特意留了1.5微米的粗糙度，太光滑存不住油膜会加速导向套磨损，太粗糙又会刮坏密封唇口，这个粗糙度区间刚好能在往复运动时形成稳定的油膜，把导向套的使用寿命拉长两倍多。活塞上的三道密封槽没有开成等宽尺寸，靠近无杆腔的两道是主密封，槽宽留了0.3mm的热胀余量，避免油温升高时密封件被挤到间隙里切边，靠近有杆腔的那道是缓冲密封，槽边做了15度的倒角，活塞杆回程时不会刮伤密封唇边。四根拉杆的预紧力做了差异化匹配，靠近油口的两根拉杆预紧力比另外两根大5%，因为油口附近液压油的脉冲冲击更强，稍高的预紧力能避免端盖在脉冲压力下出现微缝隙渗漏。端盖上的油口螺纹做了退刀槽优化，加工时不会出现螺纹收尾的乱牙问题，接油管时密封垫能完全贴合端面，不会因为螺纹牙顶的毛刺硌坏密封垫导致渗漏。透明视窗和金属端盖的衔接处用了两道O型圈密封，一道是径向密封一道是端面密封，哪怕油温升到60度，工程材质和金属的膨胀系数不一样，两道密封也能完全封住压力油，不会出现视窗位置渗漏的问题。耳座的铰接孔里压了自润滑铜套，铜套内壁开了螺旋油槽，日常维护时只要往油嘴打一次黄油，就能保证三个月不用补润滑，避免铰接位置干磨出现旷量，导致缸体运行时晃动别劲。
