双作用铰接式液压油缸结构设计

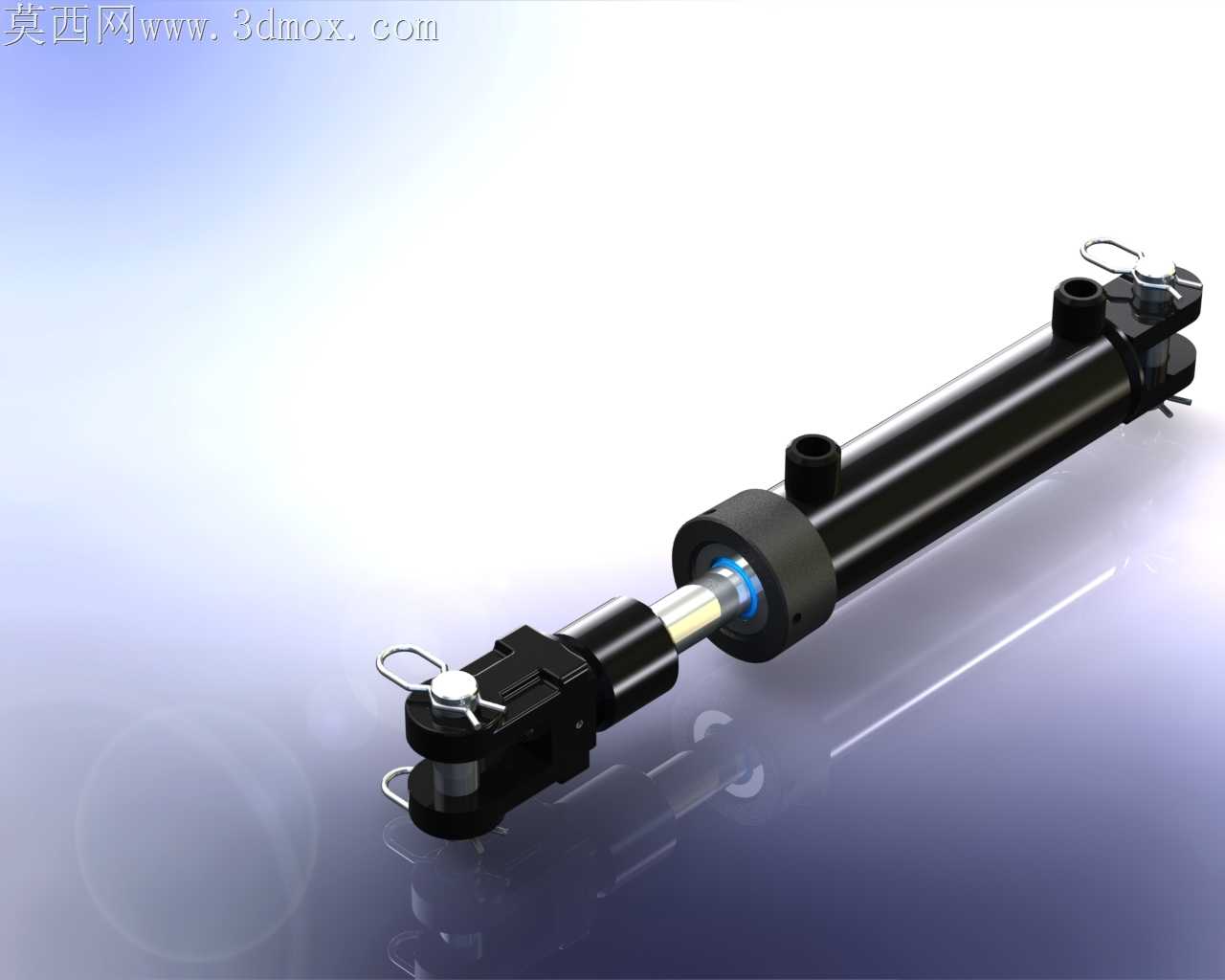

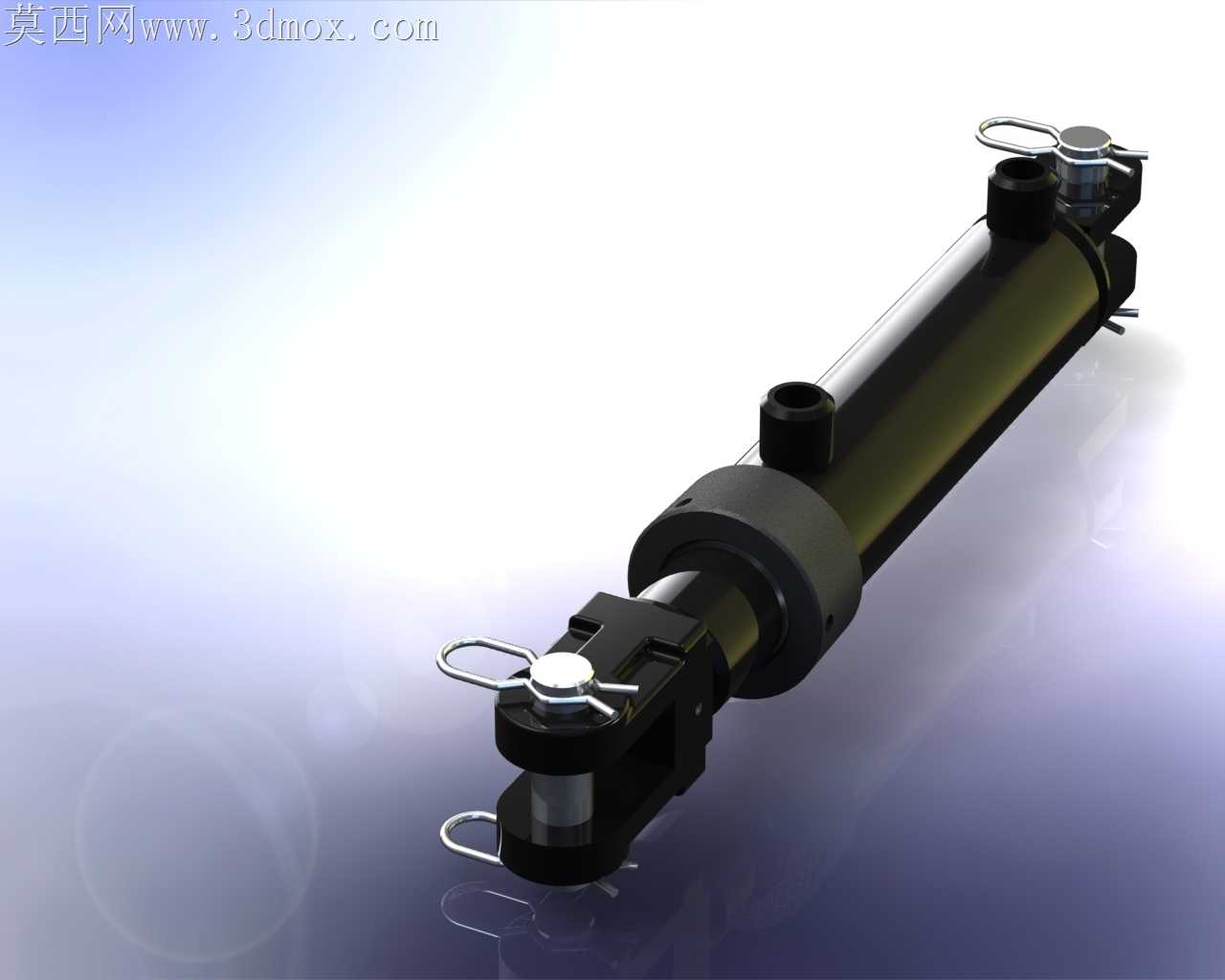

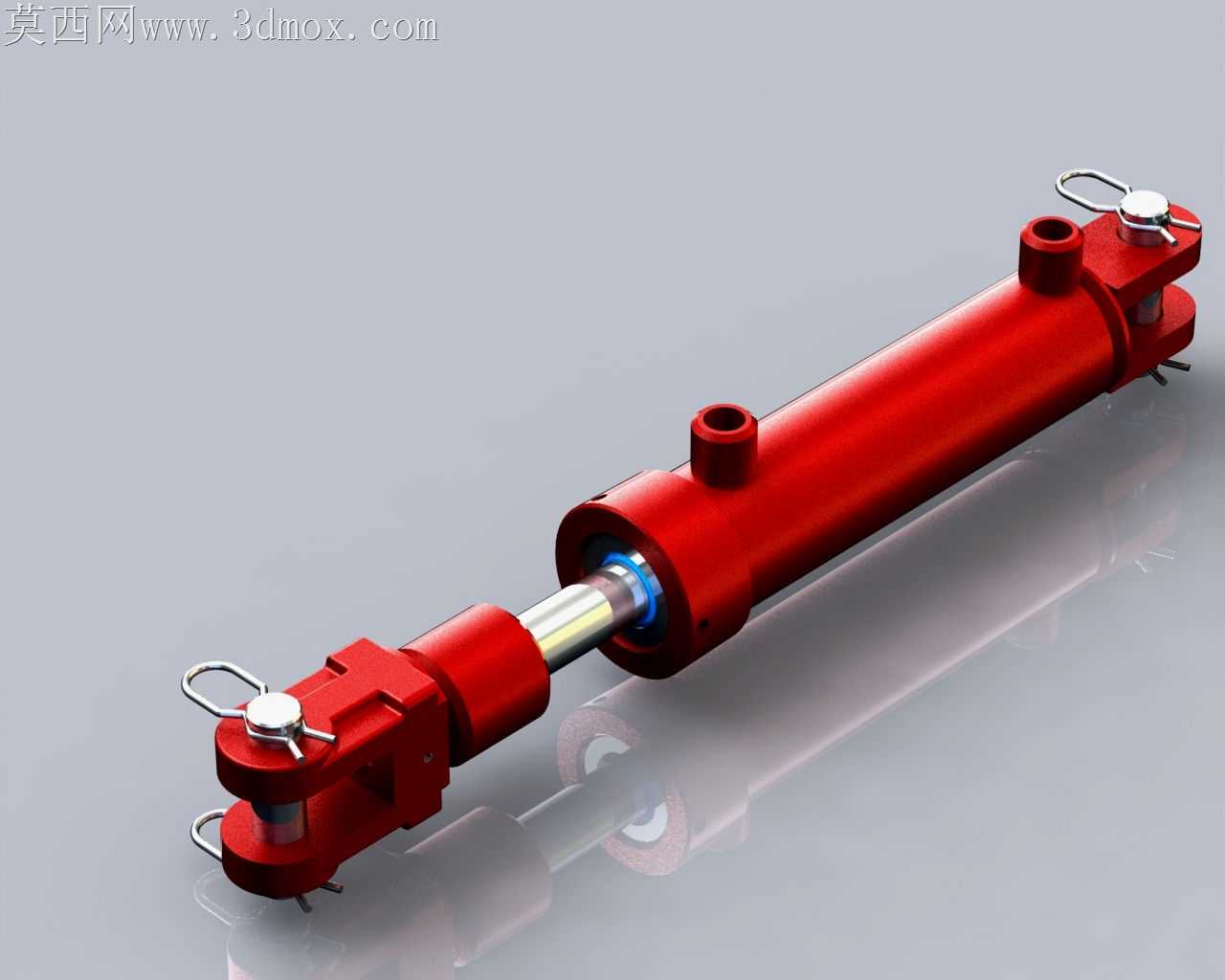

现场重载工况下液压油缸最常出现的失效点，集中在铰接端销轴窜动刮蹭密封、缸筒油口焊接应力集中导致渗油、活塞杆伸出段偏磨拉伤这三类问题，这款双作用油缸的结构设计恰好针对这些长期被忽略的加工装配痛点做了针对性调整。两端铰接耳的销轴孔没有采用常规的直通孔设计，孔端加工了1.5毫米深度的沉台用于嵌入防尘密封圈，搭配带锁销孔的销轴结构，装配时锁销插入后完全沉在沉台内部，不会因为作业过程中的振动出现锁销剐蹭外部构件、甚至脱出的隐患，耳板内侧预留了0.8毫米的间隙，避免销轴转动时和耳板端面产生干摩擦，也给润滑脂留存留出了足够空间。缸筒上的两个进出油口没有直接焊接在缸筒外壁，而是采用了锻造的一体式油口凸台，凸台和缸筒接触的根部做了R3的圆弧过渡，焊接时热量顺着凸台均匀扩散，不会在缸筒内壁形成焊瘤刮伤活塞密封圈，也避免了直角焊接位置的应力集中，在21MPa额定压力下反复冲击也不会出现焊缝开裂渗油的问题。活塞杆和活塞的连接位置没有采用常规的螺纹锁紧结构，而是用了卡键式连接，活塞杆端部加工环形卡槽装入半圆卡键后套上锁紧挡圈，完全规避了重载往复运动时螺纹松动导致活塞窜动、内泄超标的问题，活塞上的密封槽采用了高低压侧不对称设计，高压侧的格莱圈槽预留了0.2毫米的预压缩量，低压侧的斯特封槽做了15度的导入倒角，装配时密封圈不会被槽口切边。缸盖和缸筒的连接采用了内卡簧加止推环的结构，相比传统的法兰连接减重近20%，卡簧槽的位置做了0.5毫米的卸荷槽，避免压力冲击时卡簧被硬切变形，缸盖内侧的导向套采用了铜基镶嵌石墨的材质，比普通铸铁导向套的耐磨性能提升三倍，导向套和活塞杆配合的间隙控制在0.03到0.05毫米之间，既不会因为间隙过大导致活塞杆偏磨，也不会因为间隙过小出现热胀卡滞。活塞杆表面做了镀硬铬抛光处理，粗糙度控制在Ra0.4以下，伸出端的防尘圈采用了双唇口结构，外侧唇口刮除外部附着的泥沙灰尘，内侧唇口阻挡液压油外渗，哪怕在多粉尘的户外作业场景，也能大幅降低杂质进入缸筒拉伤密封的概率。缸体外部的红色涂装采用了环氧防锈底漆加聚氨酯面漆的双层结构，漆面附着力强，长期接触液压油、雨水也不会出现起皮脱落的问题，两端铰接处的注油孔直接连通销轴配合面，日常维护时不用拆卸销轴就能直接加注润滑脂，大幅降低了后期运维的工作量。
