大缸径短行程液压缸剖面结构设计

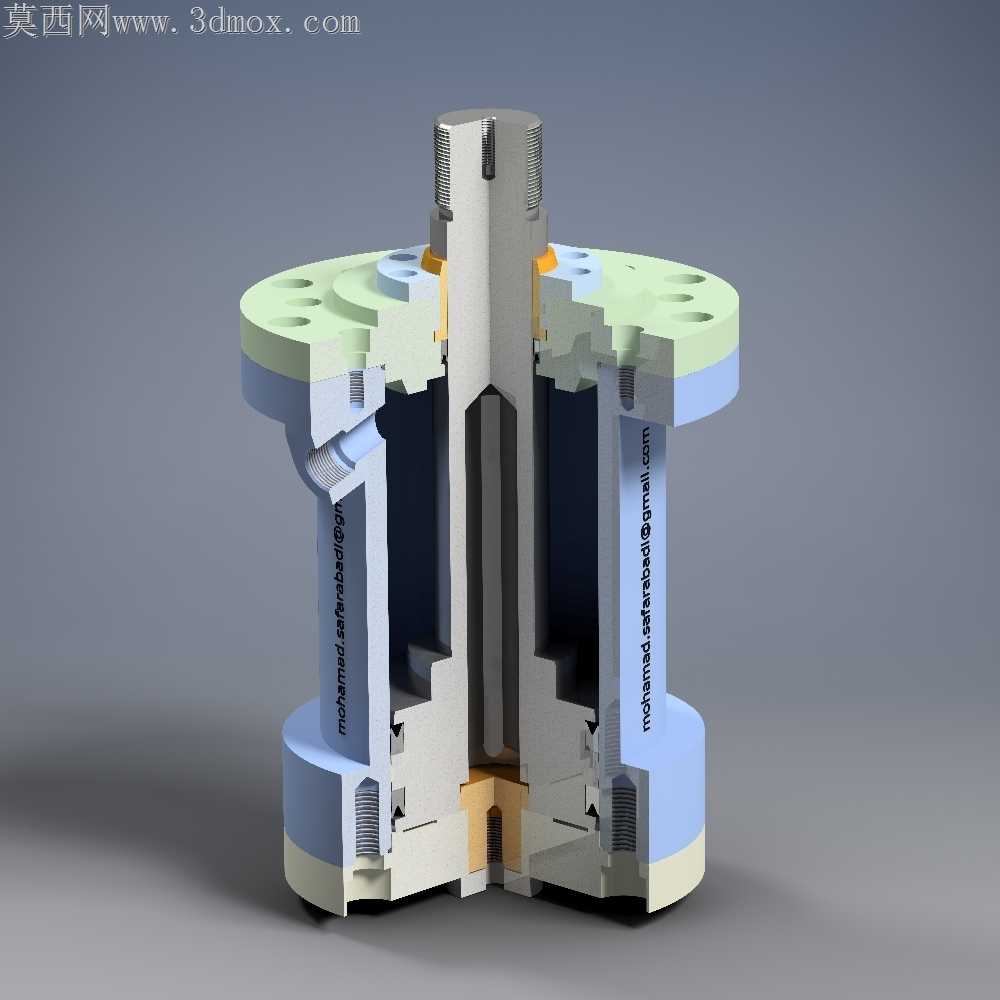

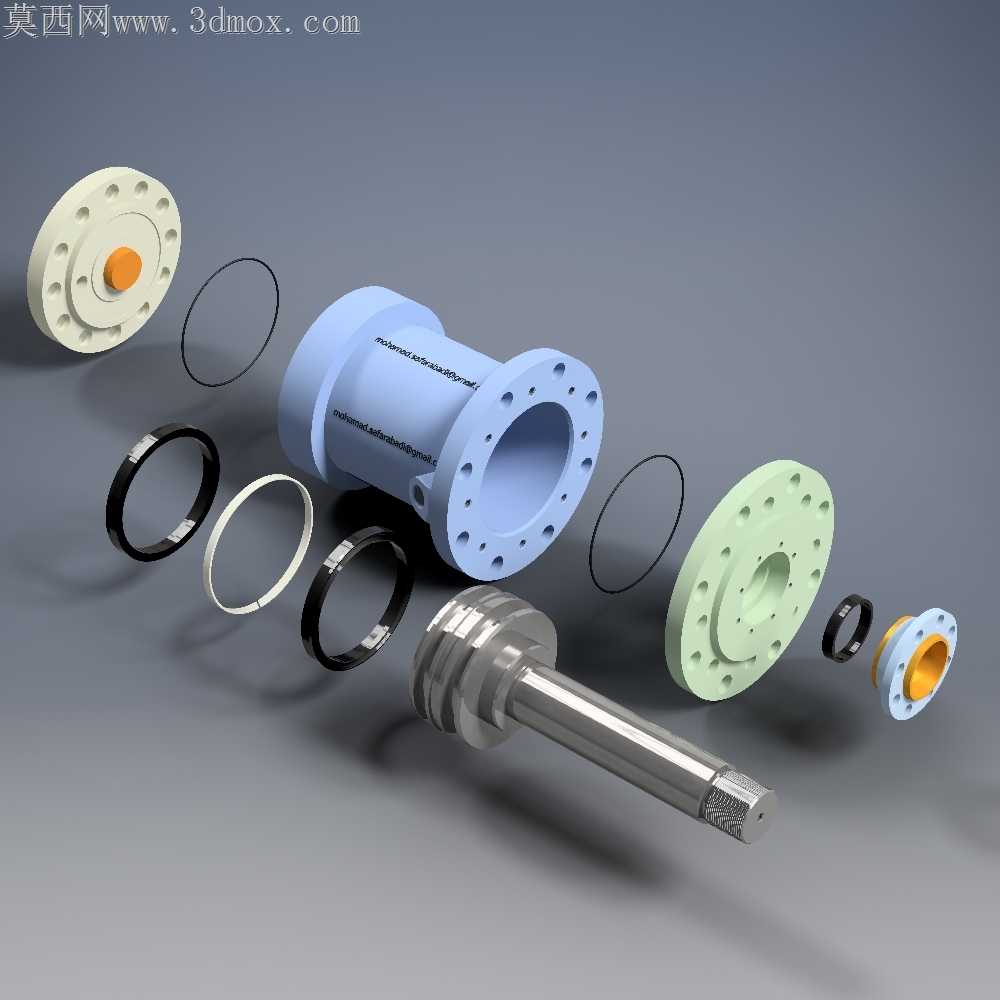

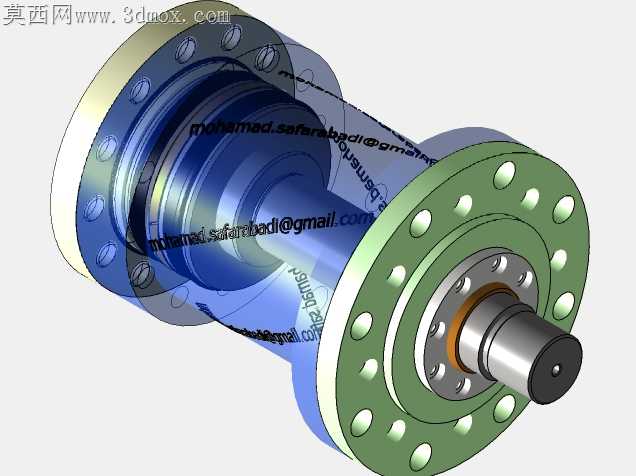

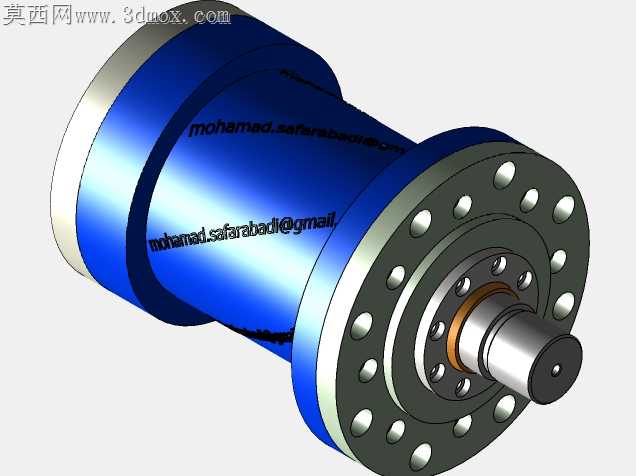

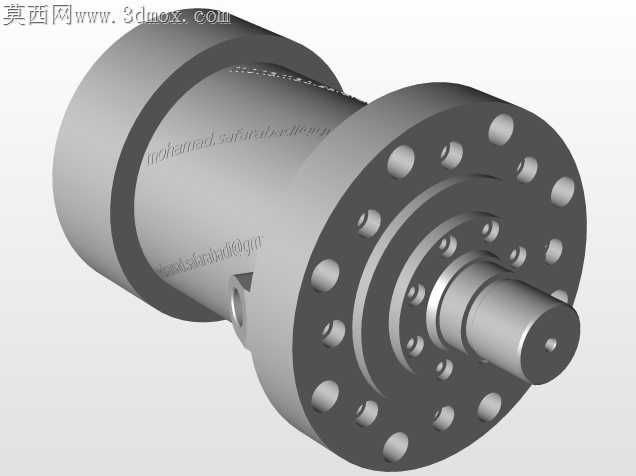

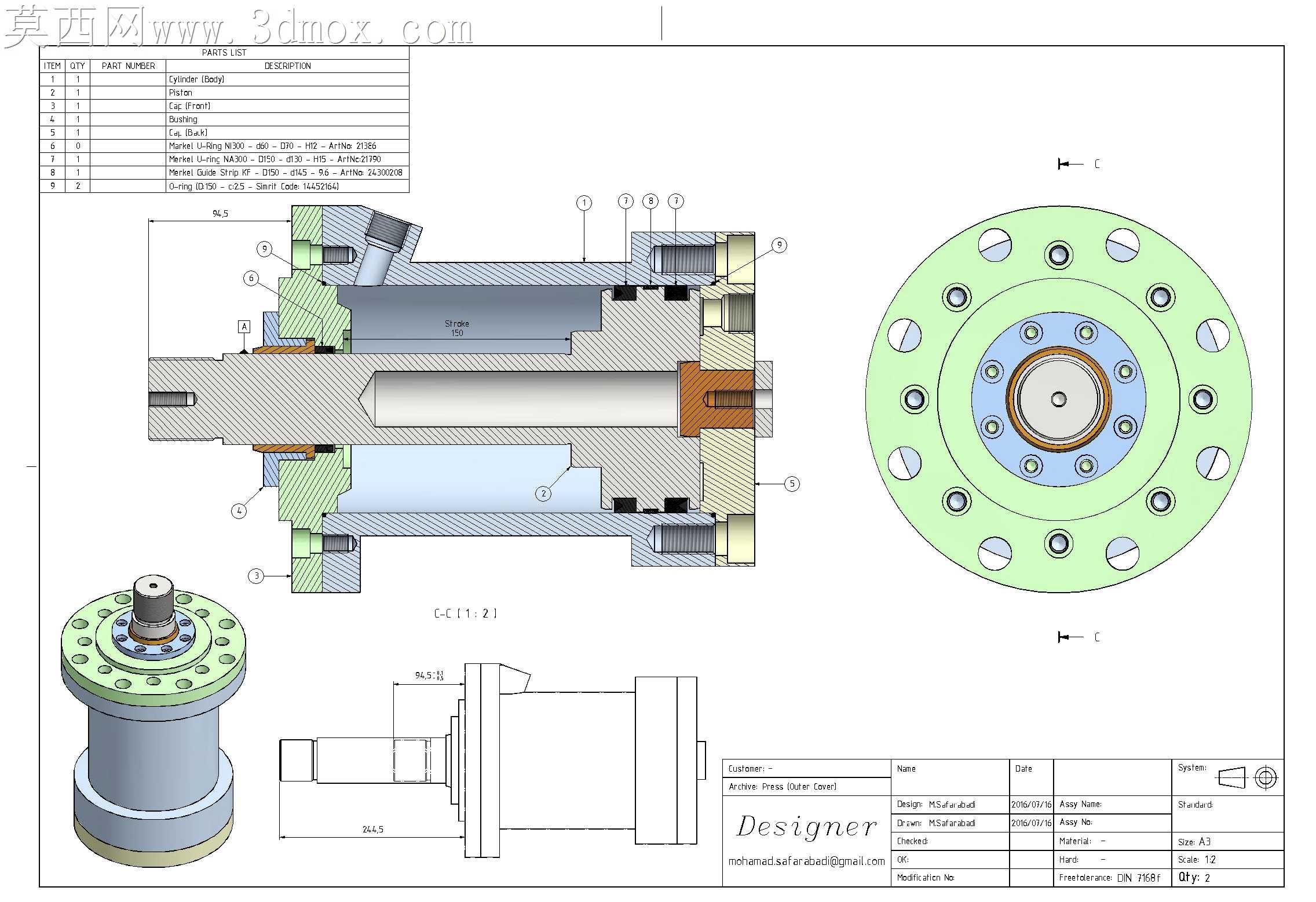

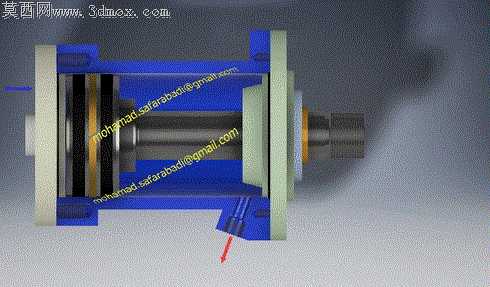

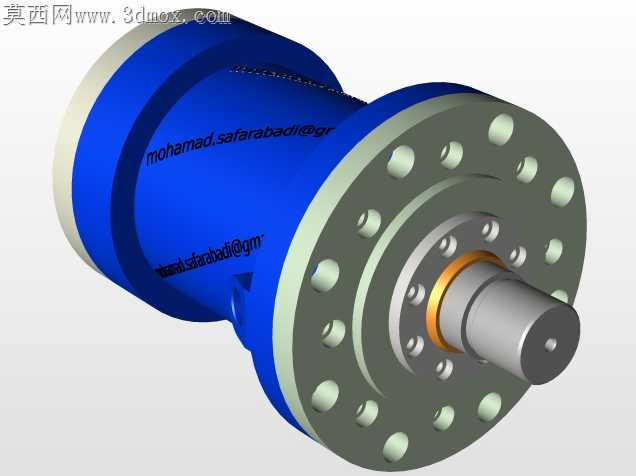

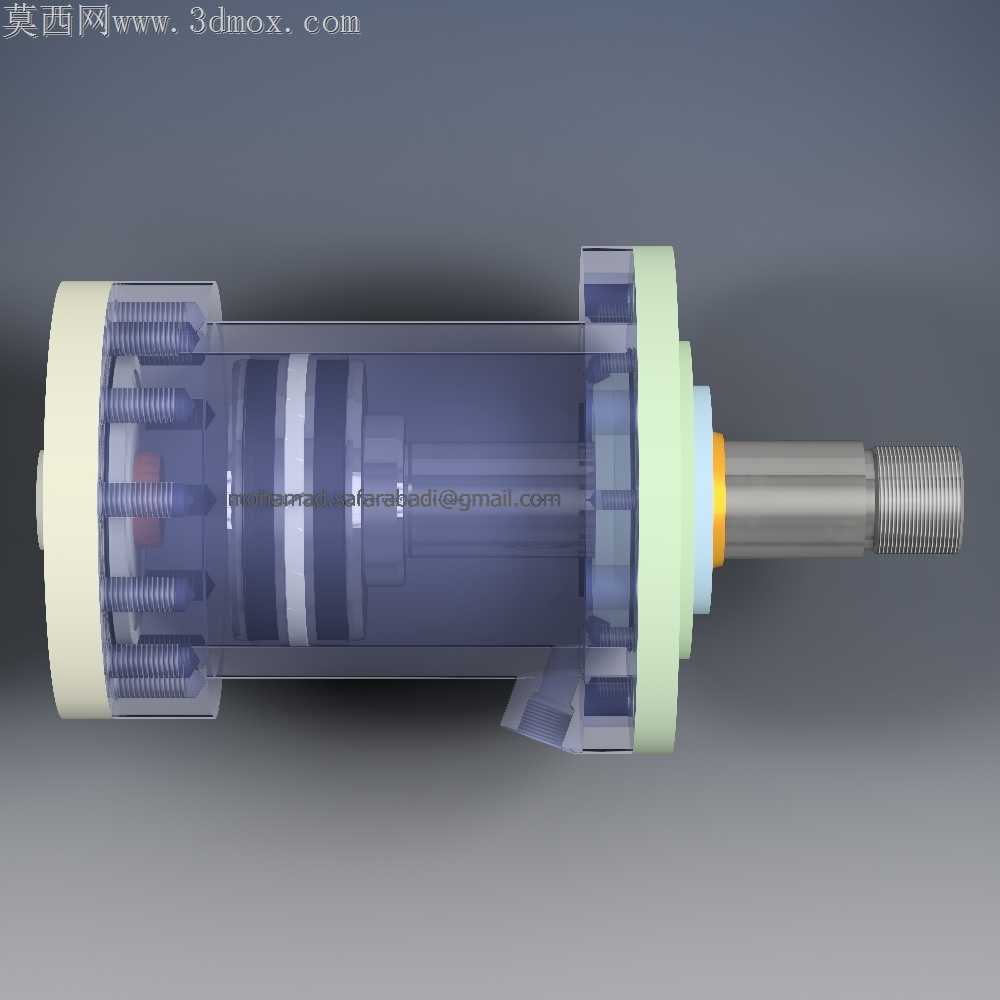

车间里常规短行程液压缸常出现端盖密封偏磨、进油口流道冲蚀的问题，这款150mm缸径的液压缸在结构设计阶段就针对这类加工装配痛点做了针对性调整。缸筒与前端法兰的配合止口做了0.02mm的过盈公差设计，装配时无需额外打定位销，靠止口的过盈量就能抵消高压油作用下的缸筒周向窜动，避免传统间隙配合下密封件反复受剪切导致的早期漏油。进油口的斜向流道没有采用常规直孔对接，而是在缸筒内壁流道出口处做了R3的圆弧过渡，高压油进入无杆腔时不会直接冲刷活塞侧的密封挡圈，以往直孔结构运行三千小时左右就会出现密封件被冲蚀出缺口的问题，这个圆弧过渡能把油液的紊流冲击分散到缸筒内壁，延长密封件的更换周期。活塞上的导向环槽做了1°的拔模斜度，加工时用成型车刀一次走刀就能成型，不用后续二次打磨槽口毛刺，装配时导向环能顺着斜度滑入槽内，不会出现硬敲导致的导向环切口崩裂。端盖处的防尘圈槽比常规设计深0.5mm，适配带骨架的防尘密封圈，在多粉尘的车间工况下，外界的铁屑、灰尘不会被活塞杆带入缸筒内部，避免缸筒内壁被颗粒拉出划痕。活塞杆与活塞的连接采用了锥面涨紧结构，没有用传统的螺纹锁紧，避免液压缸频繁换向时螺纹松动导致的活塞窜动，涨紧结构的接触面积比螺纹连接大40%，能承受更大的瞬时冲击负载。剖面展示的内部密封排布，把承压密封与导向密封做了间隔布置，两道密封之间预留了0.8mm的泄油间隙，泄漏的少量油液会顺着间隙流回回油腔，不会在密封之间形成憋压导致密封件被挤入配合间隙。缸体外部的安装法兰做了加厚处理，法兰上的安装孔做了沉头锪平，螺栓锁紧时不会因为接触面倾斜出现预紧力不均，以往薄法兰结构在高压负载下容易出现法兰翘曲，加厚后的法兰变形量控制在0.01mm以内，能保证端盖与缸筒的同轴度始终处于公差范围内。
