离心式涡轮螺旋桨叶轮结构设计

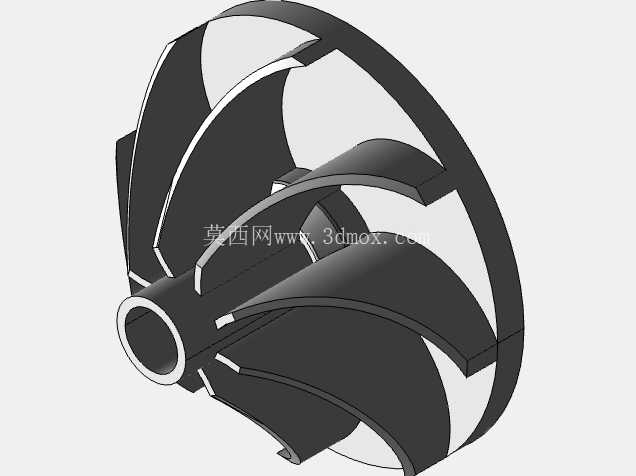

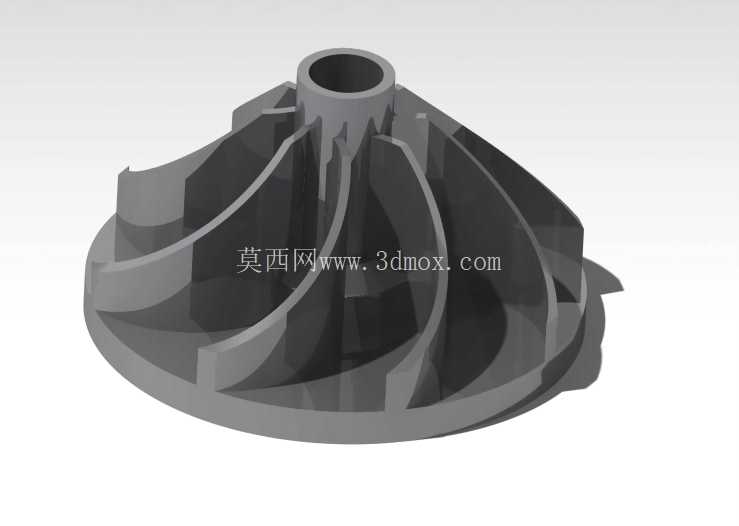

这款涡轮螺旋桨叶轮属于流体输送与能量转换类核心部件，日常在小排量涡轮增压系统、小型流体输送泵、微型涡喷动力单元以及部分工业排风增压设备中都能见到它的应用场景。从结构设计逻辑来看，整体采用后弯式叶片布局，这种叶片曲率的选择是经过多轮流场仿真验证的——相比径向直叶片，后弯构型能在相同转速下降低流体出口的动压损失，同时减少叶轮运转时的轴向力载荷，降低配套轴承的选型压力。轮毂部分采用中心通孔设计，通孔的内径公差需要和配套传动轴的配合精度匹配，通常选用H7/k6的过渡配合，保证传动过程中不会出现松旷，同时也方便现场拆装维护，通孔顶端做了1×45°的倒角，既可以避免装配时刮伤传动轴表面的防锈层，也能引导轴件顺利穿入，减少装配对位的难度。叶片和轮毂、轮盘的连接位置全部做了R3的圆角过渡，这处细节很多新手建模时容易忽略，直角连接在高速旋转时会产生明显的应力集中，长时间运转很容易在焊缝或者铸造连接处出现疲劳裂纹，圆角过渡能把局部应力峰值降低40%以上，大幅提升部件的疲劳寿命。相邻叶片之间形成的渐扩式流道，从轮毂入口处到轮缘出口处的截面面积是逐步增大的，流体从中心轴向进入流道后，随着叶轮旋转获得离心力，沿着流道向外流动的过程中，部分动能会逐步转化为压力能，减少出口端的湍流损耗。轮盘的外缘做了窄边凸台结构，这个凸台的作用是和配套的蜗壳内壁形成微小的配合间隙，间隙值通常控制在0.2-0.5mm之间，既不能太大导致流体回流泄压，也不能太小避免热胀冷缩后出现刮蹭。从安装边界来看，叶轮的轴向总高度需要匹配蜗壳的内腔深度，安装时轮毂的下端面要和传动轴的轴肩完全贴合，锁紧螺母的压紧力要控制在合理范围，避免压应力过大导致轮毂端面变形。实际选型时，要根据配套设备的额定流量、扬程参数匹配叶轮的直径和叶片数量，这款叶轮的叶片数量为7片，奇数叶片的设计可以避免运转时产生共振，因为偶数叶片容易让对称位置的叶片同时通过蜗壳的隔舌位置，产生周期性的压力脉动，奇数叶片能把脉动频率错开，降低运转时的振动和噪音。建模过程中，叶片的曲面构建需要先绘制不同截面的翼型线，再通过放样命令生成连续曲面，曲面的曲率连续性要达到G2级别，避免曲面出现局部凹陷或者凸起，否则会扰乱流道内的流体走向，降低整体的工作效率。轮盘背面靠近中心孔的位置预留了密封件安装槽，可以适配骨架油封或者迷宫密封结构，防止输送的流体沿着传动轴间隙泄漏，也能阻挡外部的灰尘杂质进入轴承腔。在实际工况中，这类叶轮如果用在输送含微小颗粒的流体场景，还需要在叶片前缘做耐磨堆焊的结构预留，但这款基础构型的叶轮主要面向洁净流体的增压场景，所以叶片厚度控制在3mm左右，在保证结构强度的前提下尽可能降低叶轮的整体重量，减少转动惯量，让设备启动时的响应速度更快。很多刚接触流体部件设计的工程师容易只关注叶片的气动外形，忽略轮毂和轴的配合长度，这款叶轮的轮毂轴向长度是轴径的1.2倍，足够的配合长度可以保证传动时的扭矩传递稳定，不会出现轴和轮毂之间的相对转动，也不需要额外加设键槽时破坏轮毂的整体强度，当然如果传递扭矩较大的工况，还是可以在中心孔内壁增设平键槽，不过要注意键槽的位置要避开叶片和轮毂的连接筋位置，避免削弱局部结构强度。
