管路系统用90度换向连接弯头结构

　　在工业流体输送、通风排气、液压动力传输等各类管路布设场景中，管路走向的变向衔接是管路布设环节无法避开的结构需求，这类弯头构件正是承担管路90度换向连接功能的核心基础配件，从民用给排水管网、工业通风除尘管路，到液压设备的压力油路、气动系统的压缩空气管路，不同压力等级、不同输送介质的管路系统中，都能见到这类换向接头的应用。不同于直管段的直通输送功能，弯头的核心作用是在有限的安装空间内完成管路走向的调整，规避布设路径上的设备、结构梁柱等障碍物，同时保障管路内部介质的流通顺畅，减少换向位置的流阻损失与紊流扰动。

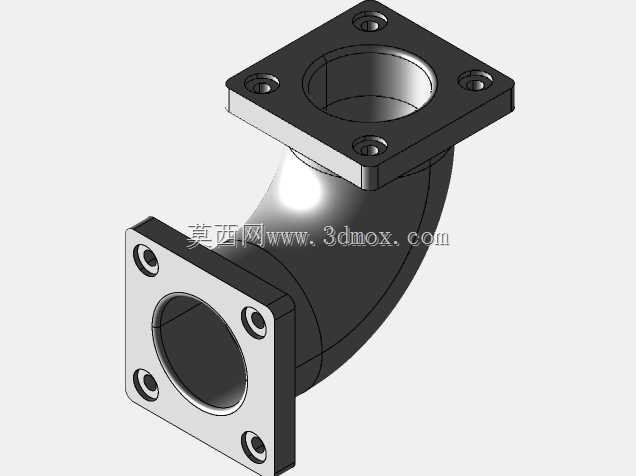

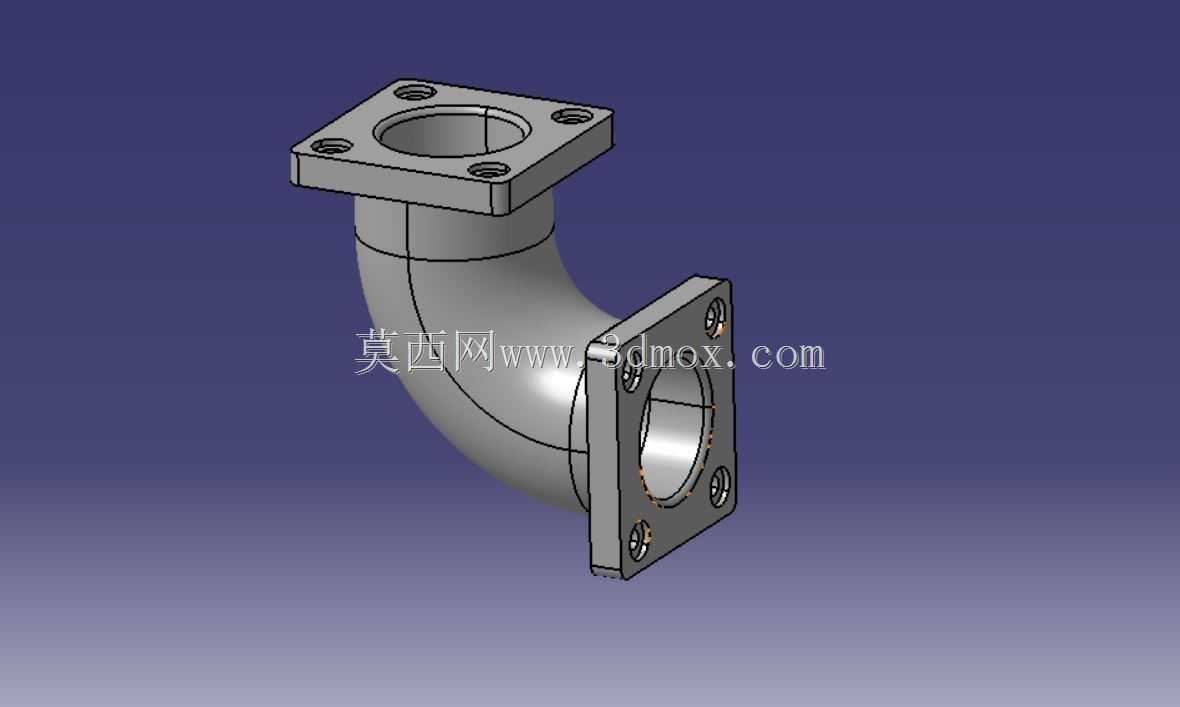

　　从结构设计逻辑来看，这类弯头的建模过程首先要匹配对接管路的公称通径，两端的连接接口尺寸需要与对应规格的管路外径、连接法兰或者快接接头的安装尺寸完全契合，避免安装阶段出现对接错位、密封失效的问题。弯头的弯曲半径是设计阶段需要重点考量的参数，弯曲半径过小会导致介质在换向位置的流向突变幅度过大，不仅会提升管路整体的流阻，增加输送过程的动力损耗，对于含固体颗粒的浆体输送场景，还会加剧弯头内壁的冲刷磨损，缩短构件的实际使用寿命；弯曲半径过大则会占用过多的安装空间，不利于紧凑布设的管路系统布局，因此建模时需要结合实际安装场景的空间边界，平衡流阻性能与安装空间的双重需求。在壁厚设计上，需要根据管路的额定工作压力、输送介质的腐蚀特性确定合理的壁厚数值，压力等级较高的液压、高压气体输送场景下，弯头的壁厚要高于同通径的直管段，因为换向位置会受到介质流动的持续冲击，应力集中系数高于直管部位，足够的壁厚余量可以避免长期运行过程中出现管壁开裂、泄漏的问题。建模过程中，弯头的内壁过渡曲面需要做顺滑处理，不能出现棱角、台阶等结构突变，否则会在介质流经时形成局部涡流，不仅会产生额外的流动噪音，对于输送高粘度流体的场景，还会造成介质滞留，长期运行可能出现结垢、堵塞的问题。

　　两端的连接结构如果采用法兰连接形式，需要严格匹配对应压力等级的法兰螺栓孔分布圆直径、螺栓孔数量与孔径、密封面的形式与尺寸公差，保证现场安装时可以和相邻管路、阀门的法兰精准对接，密封面的平面度公差需要控制在合理范围内，避免紧固后出现密封间隙导致泄漏；如果采用焊接连接形式，两端的坡口角度、钝边厚度需要符合对应焊接工艺的要求，保证现场焊接作业时可以焊透，焊缝强度满足管路压力等级要求。从安装边界来看，这类弯头的整体外形尺寸需要适配布设场景的空间限制，比如在设备内部的紧凑管路布设中，弯头的轴向安装长度、径向突出尺寸都需要严格控制，避免和周边的设备零部件、其他管路产生安装干涉；同时弯头的重量也需要在设计阶段做核算，大通径的弯头在管路系统中需要配套对应的支撑结构，避免管路长期运行过程中，弯头位置的重量载荷全部作用在相邻管段上，造成管路变形、接口错位泄漏。

　　在实际应用场景中，不同材质的弯头适配不同的输送介质，输送腐蚀性化工介质的场景会采用耐腐蚀合金或者工程塑料材质的弯头，通风除尘的低压大流量场景会采用薄壁板材焊接的弯头，高压液压系统则会采用锻造成型的高压弯头，虽然材质和压力等级存在差异，但核心的换向连接功能、结构设计逻辑是共通的。建模过程中还需要考虑管路安装的同轴度公差，两端接口的轴线需要保持严格的垂直角度，角度偏差过大会导致对接管路出现强制组对的问题，安装后管路内部会存在额外的装配应力，长期运行受压力波动、温度变形影响，很容易在接口位置出现疲劳泄漏。另外，对于需要做保温处理的管路场景，弯头的外形设计还要预留足够的保温层安装空间，弯头外轮廓到周边结构的间隙要满足保温层厚度的安装要求，避免后期保温施工时出现空间不足的问题。
