多槽V形皮带传动轮结构设计实例

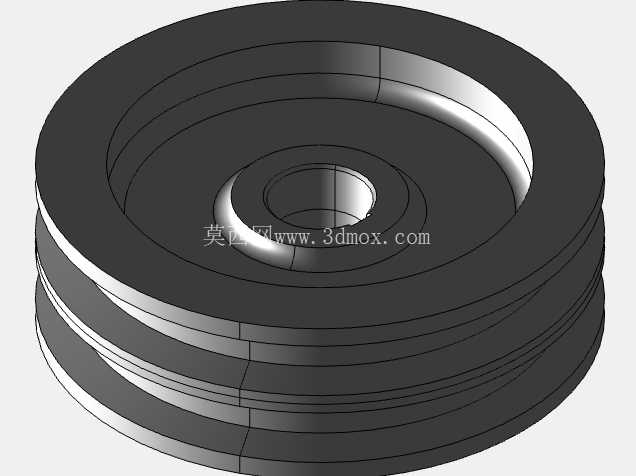

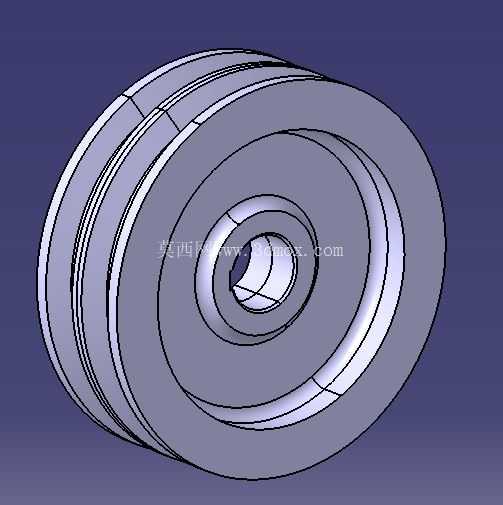

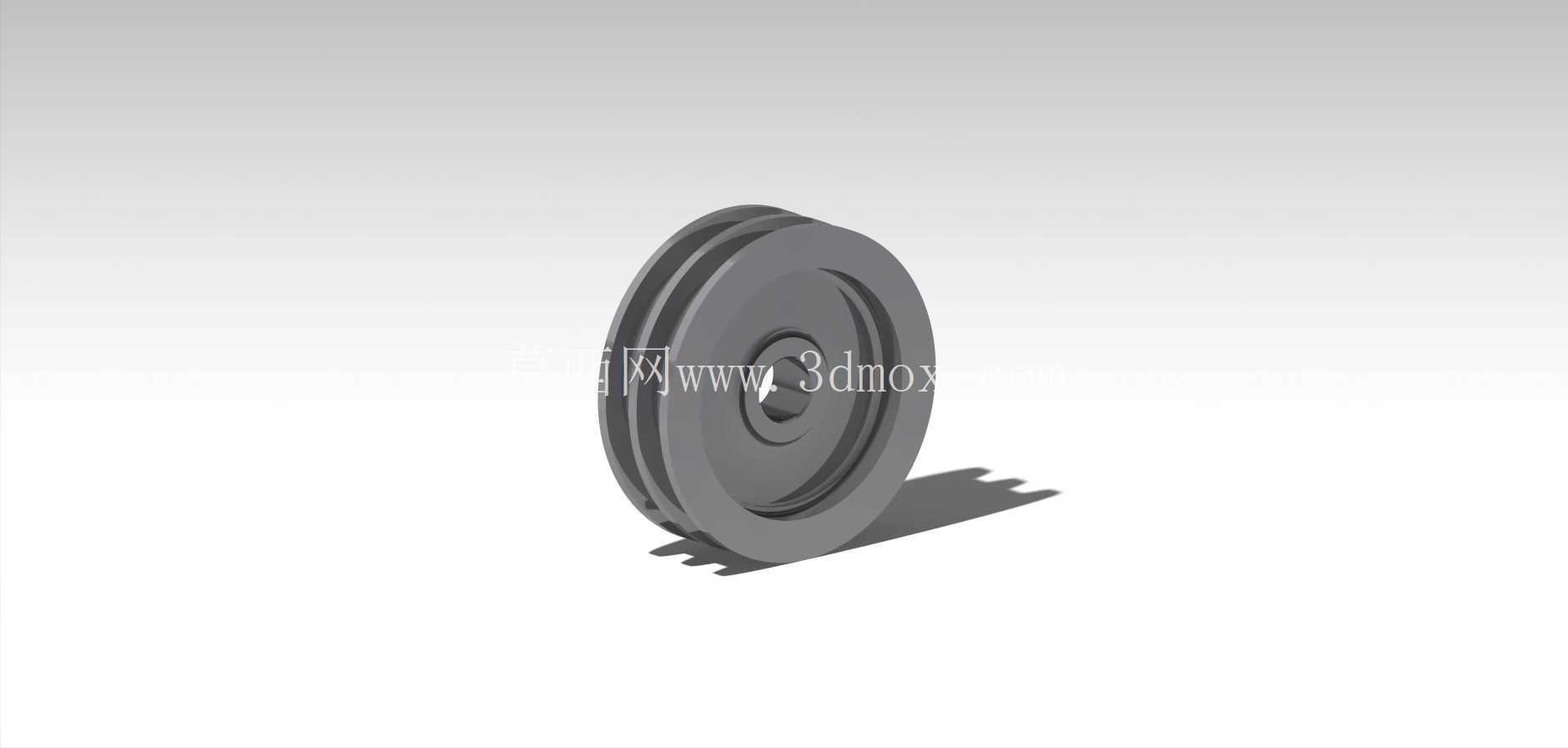

在工业带传动系统的设计选型环节，V形皮带轮是应用覆盖范围极广的摩擦传动部件，这套多槽V形带轮的三维结构，完整还原了实际量产零件的全部设计细节，可直接用于传动方案的装配干涉校验、运动仿真验证环节。不同于单槽带轮仅能传递小功率扭矩的局限，这款带轮设置了多道平行V形槽结构，能够同时匹配多根V带并联传动的工况，在中小型机床主轴传动、农用机械动力输出、轻工输送设备驱动端等场景中，这类多槽带轮可以在不增大带轮整体外径的前提下，有效提升传动系统的额定负载能力，避免单根皮带过载打滑导致的传动失效问题。

从结构设计逻辑来看，带轮的轮槽角度严格匹配对应型号V带的楔角参数，槽面预留了合理的粗糙度控制边界，既能够保证皮带与轮槽接触时的摩擦力足够传递额定扭矩，也能避免槽面过于粗糙加剧皮带的磨损速率，延长传动带的更换周期。带轮中心的轴孔采用了带键槽的通孔设计，键槽的尺寸公差与对应直径的传动轴完全适配，装配时可以通过平键实现周向固定，传递扭矩过程中不会出现带轮与轴的相对转动，轴孔两端设置了微小的倒角结构，既方便装配时的轴件导入，也能去除机加工后的锐边毛刺，避免装配过程中划伤操作人员或轴件表面。

带轮的轮缘与轮毂之间设置了均匀厚度的辐板结构，而非实心轮体设计，这种结构可以在保证整体结构强度、满足高速旋转时动平衡要求的前提下，大幅降低带轮自身的重量，减少传动轴旋转时的附加转动惯量，降低驱动端的启动负载。辐板与轮缘、轮毂的衔接位置都做了圆弧过渡处理，避免直角衔接带来的应力集中问题，即使在频繁正反转、负载波动较大的传动工况下，也不会出现衔接位置的疲劳开裂问题。带轮的轴向尺寸经过严格控制，多道轮槽的轴向间距完全符合对应V带的安装间距要求，装配后多根皮带可以保持平行状态，不会出现皮带偏磨、掉带的问题，轮缘两端设置了高出轮槽顶面的挡边结构，能够在皮带出现小幅轴向窜动时起到限位作用，避免运行过程中皮带从轮槽中脱出。

在安装边界的适配性上，这款带轮的轴孔直径、键槽深度、轮槽基准直径都对应通用标准V带的安装参数，设计人员在做传动系统布局时，可以直接根据中心距要求匹配对应规格的V带长度，不需要额外做非标定制。带轮的整体外径尺寸控制在常规传动舱的安装空间范围内，装配时不会与周边的设备护罩、机架结构产生干涉，轮体的所有回转面都做了同轴度约束，高速旋转时不会出现过大的径向跳动，保证传动过程的平稳性，降低运行过程中的振动与噪音。

实际应用中，这类V形带轮还具备一定的过载保护特性，当传动端负载突然超过皮带与轮槽的最大静摩擦力时，皮带会在轮槽表面出现打滑，避免刚性传动下负载突增导致的电机烧毁、传动轴扭断等故障，这种特性让它在很多冲击负载较大的传动场景中成为首选传动部件。建模过程中所有的圆角、倒角、退刀槽等工艺细节都完整还原，完全符合实际机加工的工艺要求，不存在无法落地生产的理想化结构，结构设计人员可以直接参考这个模型的结构参数，根据自身项目的传动功率、转速比要求调整对应尺寸参数，快速完成适配自身项目的带轮结构设计，减少重复建模的工作量，也能避免自行设计时容易忽略的工艺细节问题，保证设计出的零件既满足传动性能要求，也具备良好的加工工艺性。
