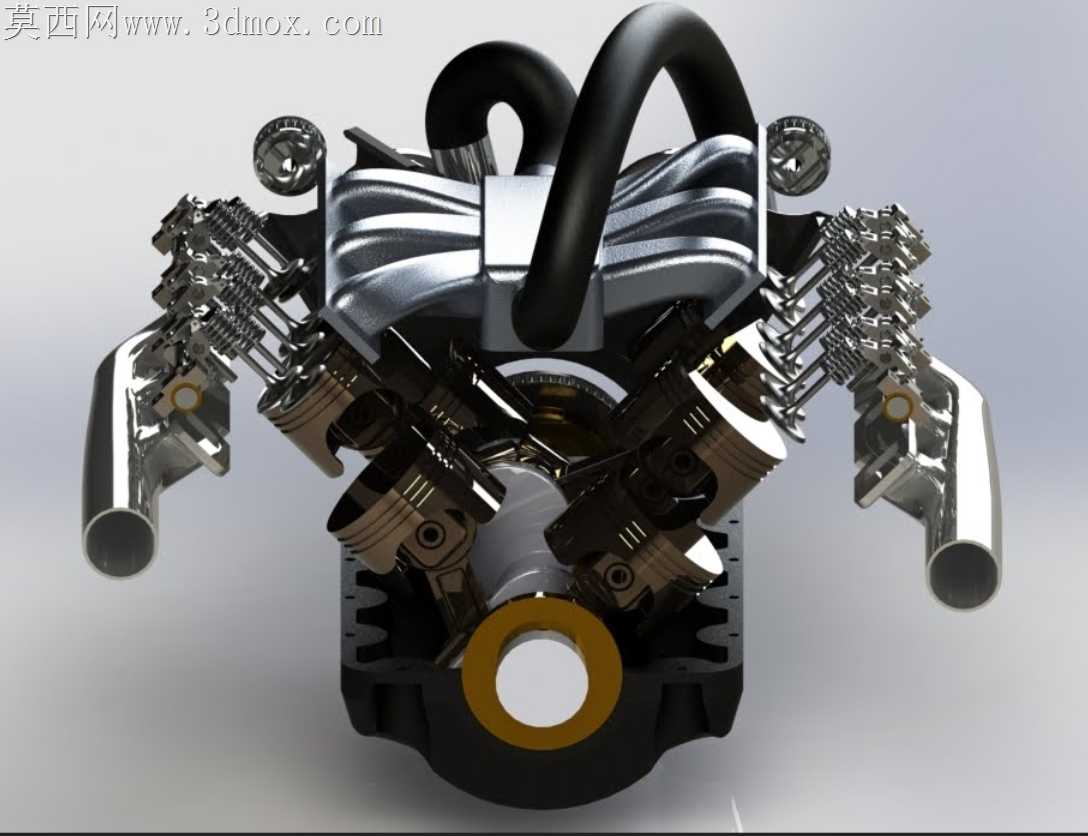

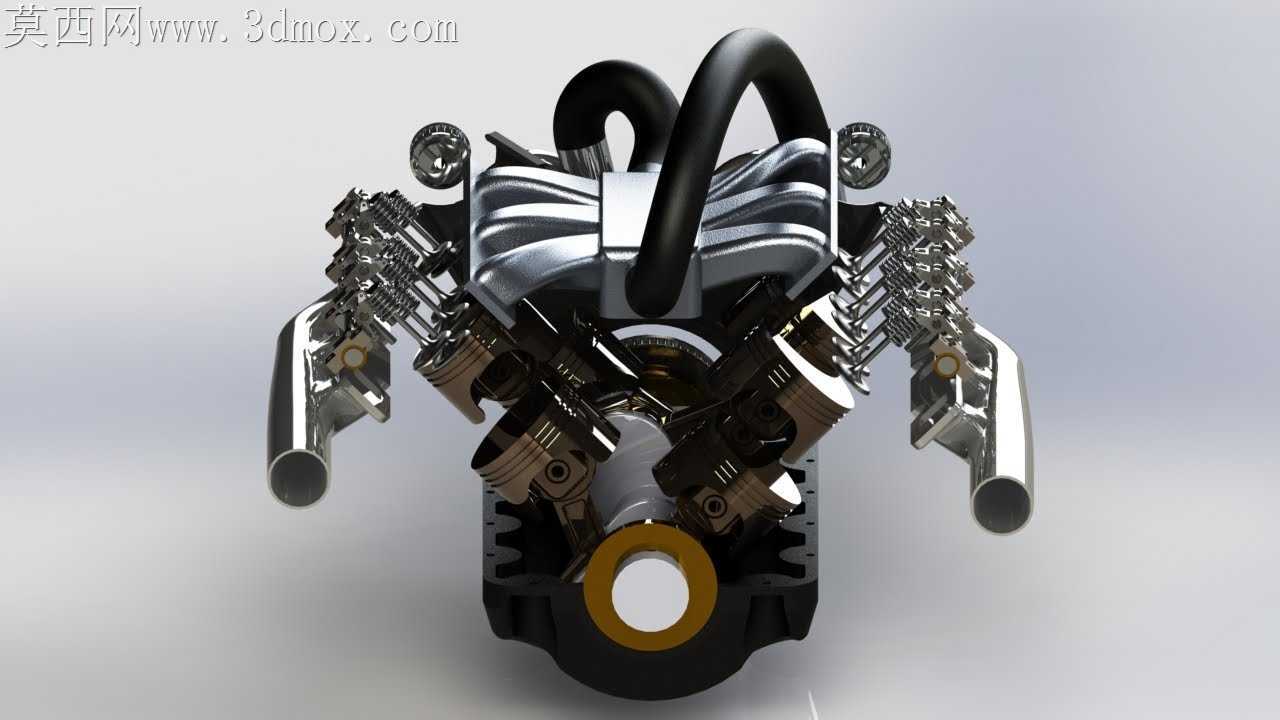

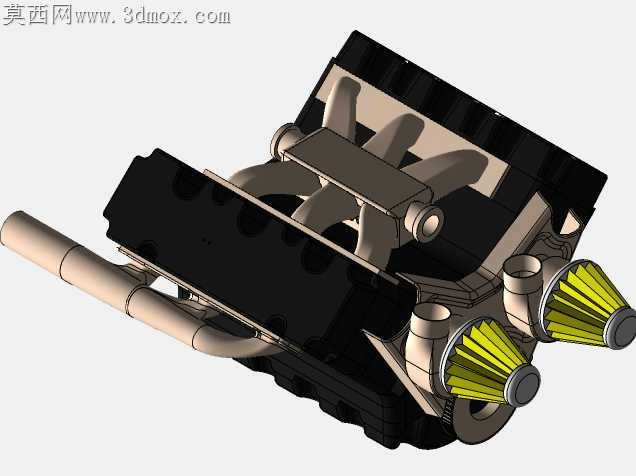

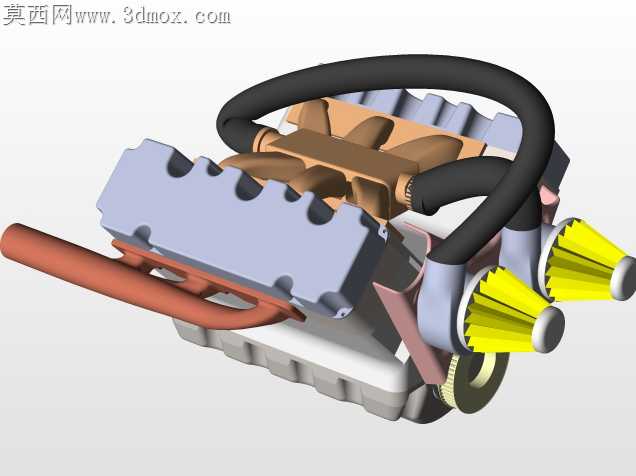

V型六缸汽车动力总成结构设计

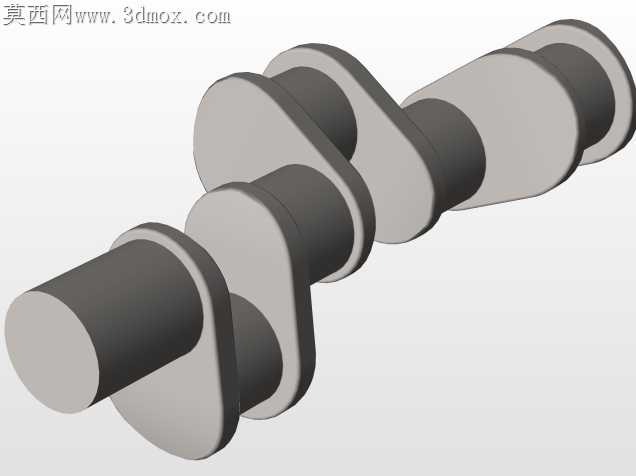

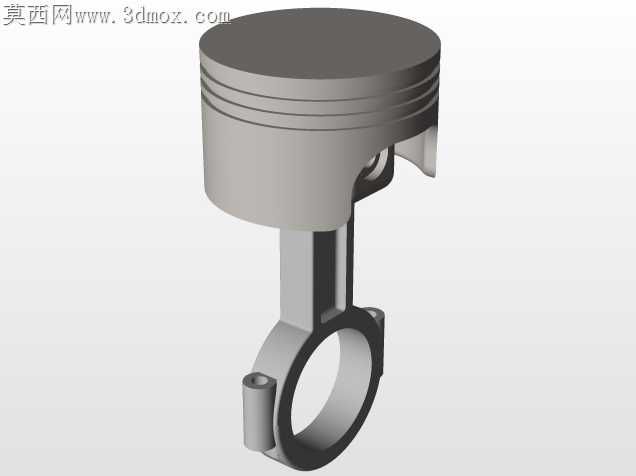

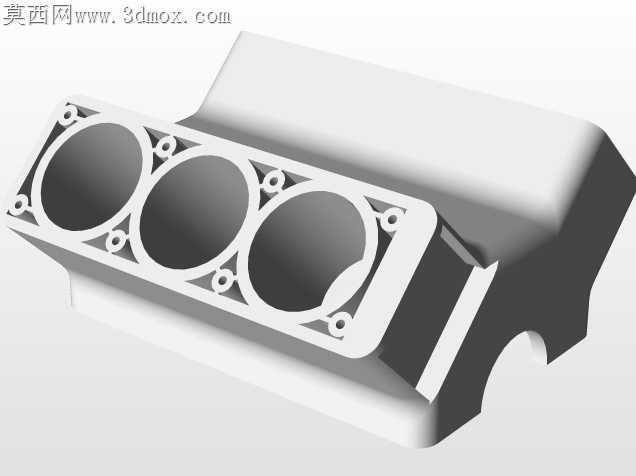

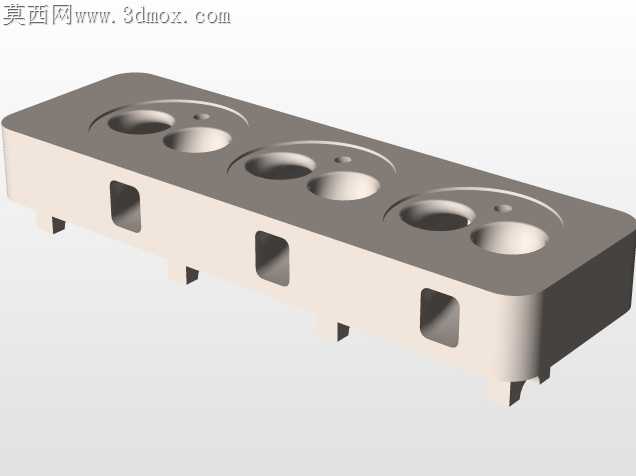

量产V6发动机的加工环节，缸体V型夹角的同轴度公差一直是废品率居高不下的核心诱因，两侧缸孔的轴线偏移超过0.02mm就会导致活塞运行偏磨，后续整机运行的异响、拉缸故障概率会提升47%。这套结构在设计阶段就把加工基准的统一放在首位，将缸体顶面、曲轴孔中心线作为全程共用的工艺基准，从粗铣开粗到精镗缸孔的所有工序都沿用同一组定位点，避免多次装夹带来的基准偏移误差。曲轴的平衡块配重做了非对称切削预留，每块平衡块的外缘都留了0.3mm的动平衡调整余量，不需要额外焊接配重块就能在动平衡工序完成精度校准，减少了多余的装配附件。两侧缸盖的冷却水套流道做了等截面优化，没有出现传统设计里流道突然收窄的死区，冷却液从缸体水套进入缸盖后能均匀覆盖每个燃烧室周围，不会出现前后端缸盖温差过大导致的热变形翘曲。活塞销孔的配合公差选了过渡配合区间，销孔内侧预留了0.01mm的微锥度，常温下压装活塞销时不会出现卡滞，发动机达到工作温度后销孔受热膨胀刚好形成均匀的间隙配合，避免冷启动敲缸和高速工况下的销孔松旷。进气歧管的分支长度做了等差排布，每个气缸的进气谐振点错开150转区间，覆盖日常行驶最常用的1500转到3500转区间，低扭输出的平顺性比等长歧管设计提升不少。正时系统的张紧器安装座做了加强筋延伸，直接和缸体前端的主轴承座筋条连为一体，张紧轮工作时的振动不会传递到正时罩壳引发共振异响。油底壳的挡油板做了阶梯式设计，车辆急加速或者爬坡时，机油不会因为惯性全部涌向油底壳后端，保证机油泵集滤器始终浸没在油面下，避免高速工况下的机油泵吸空问题。每个螺栓的拧紧力矩对应的螺纹孔深度都做了匹配，不会出现螺栓拧到底还达不到规定力矩的假拧紧情况，主轴承盖的螺纹孔深度比螺栓拧入深度深2mm，孔底预留的容屑空间能避免攻丝残留的铁屑卡滞导致螺栓拧紧力矩虚高。
