铃木隼直列四缸发动机气缸体结构

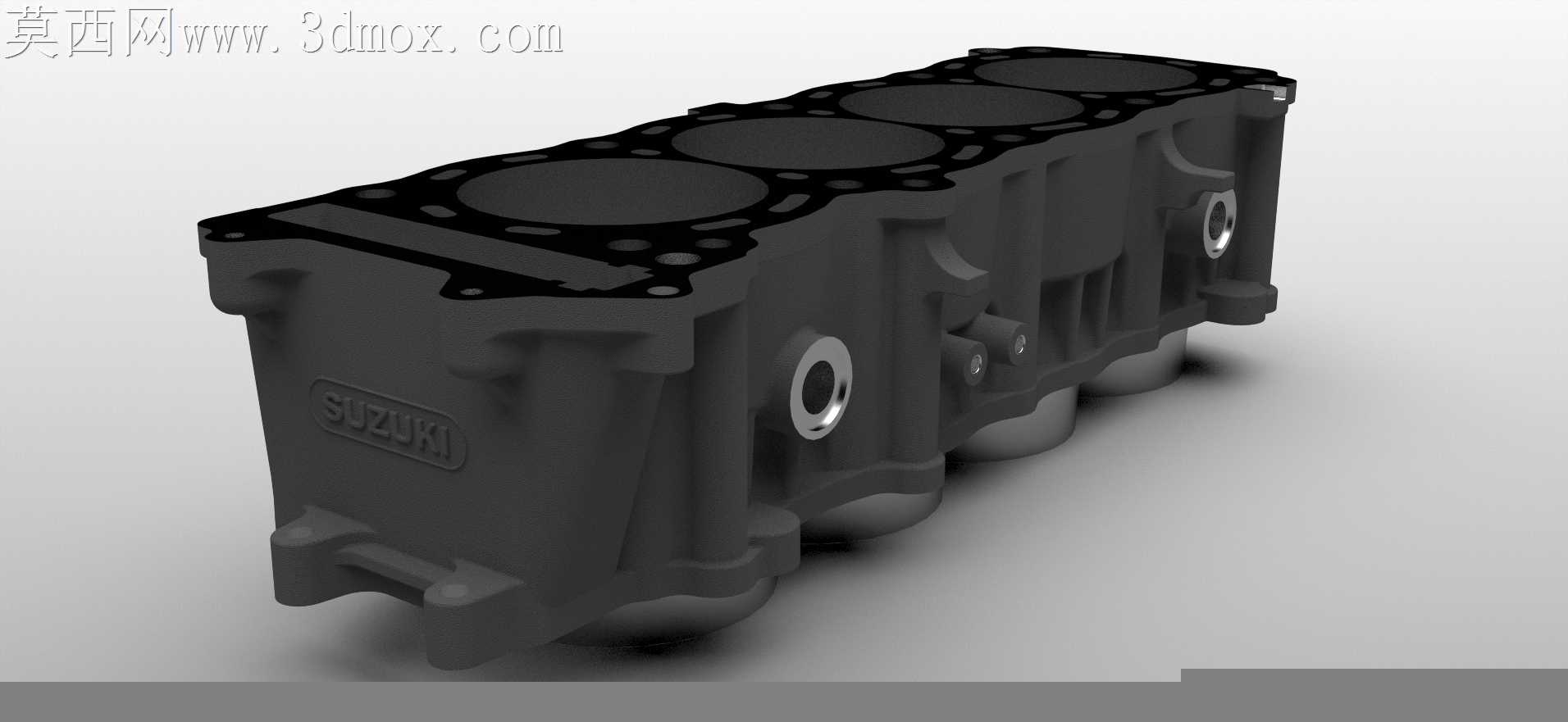

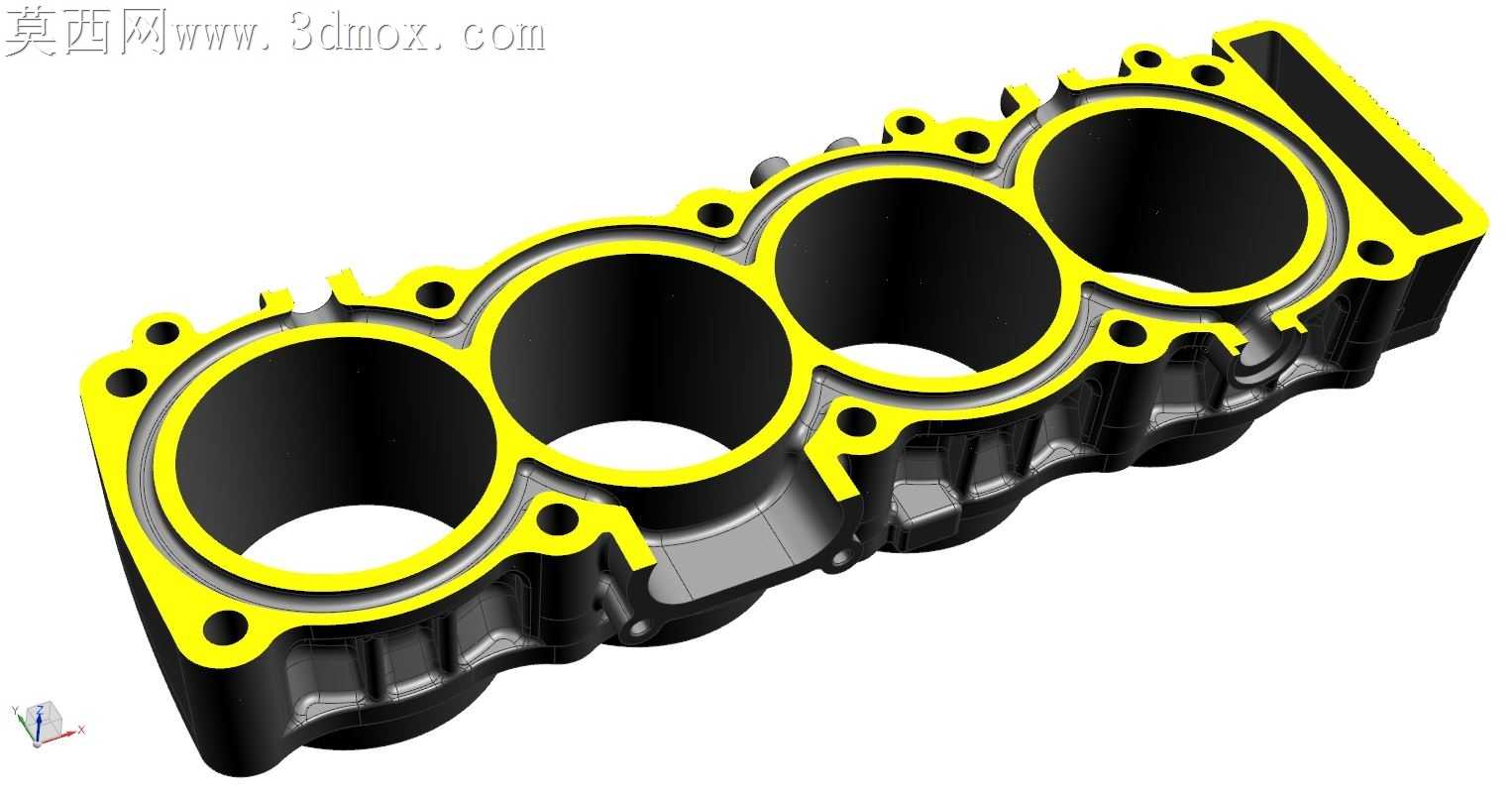

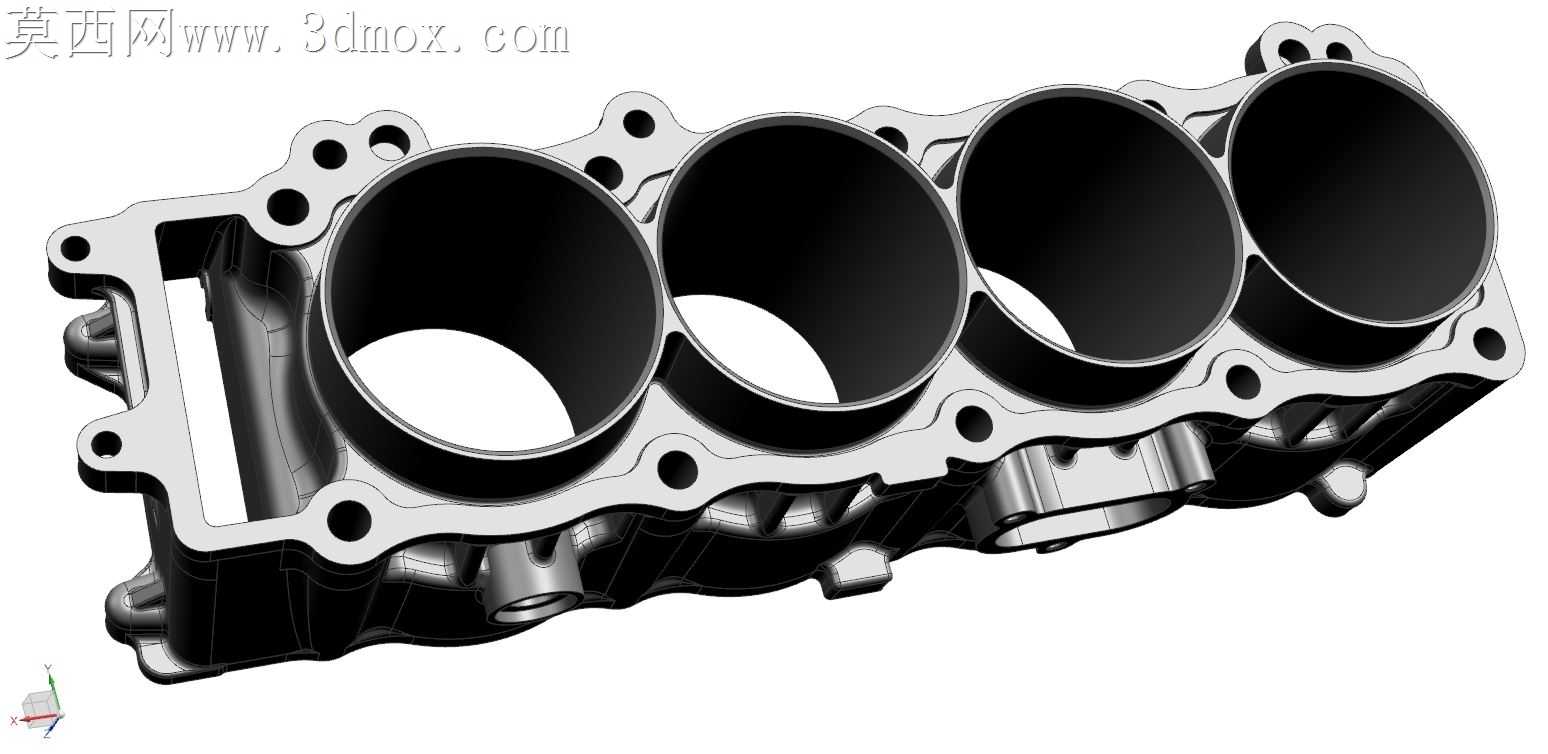

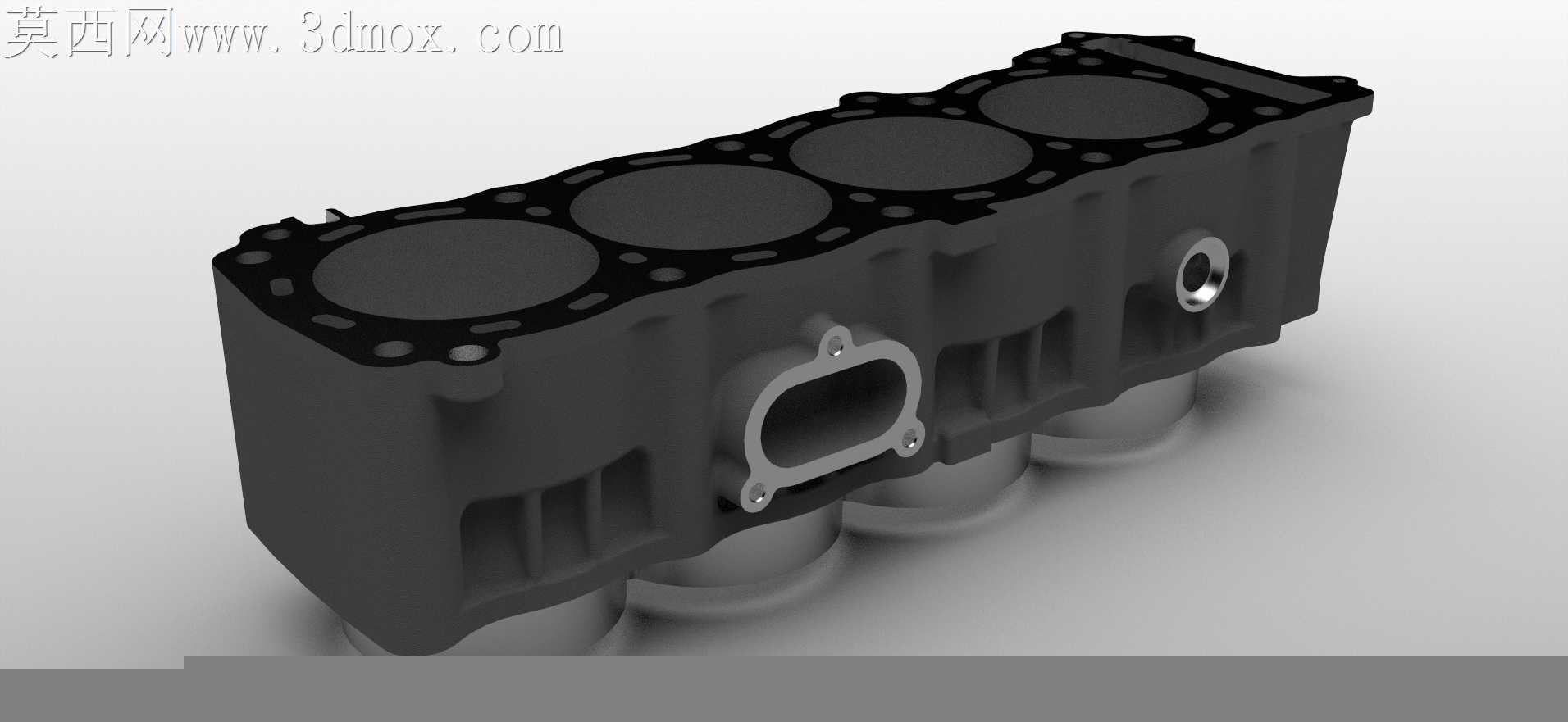

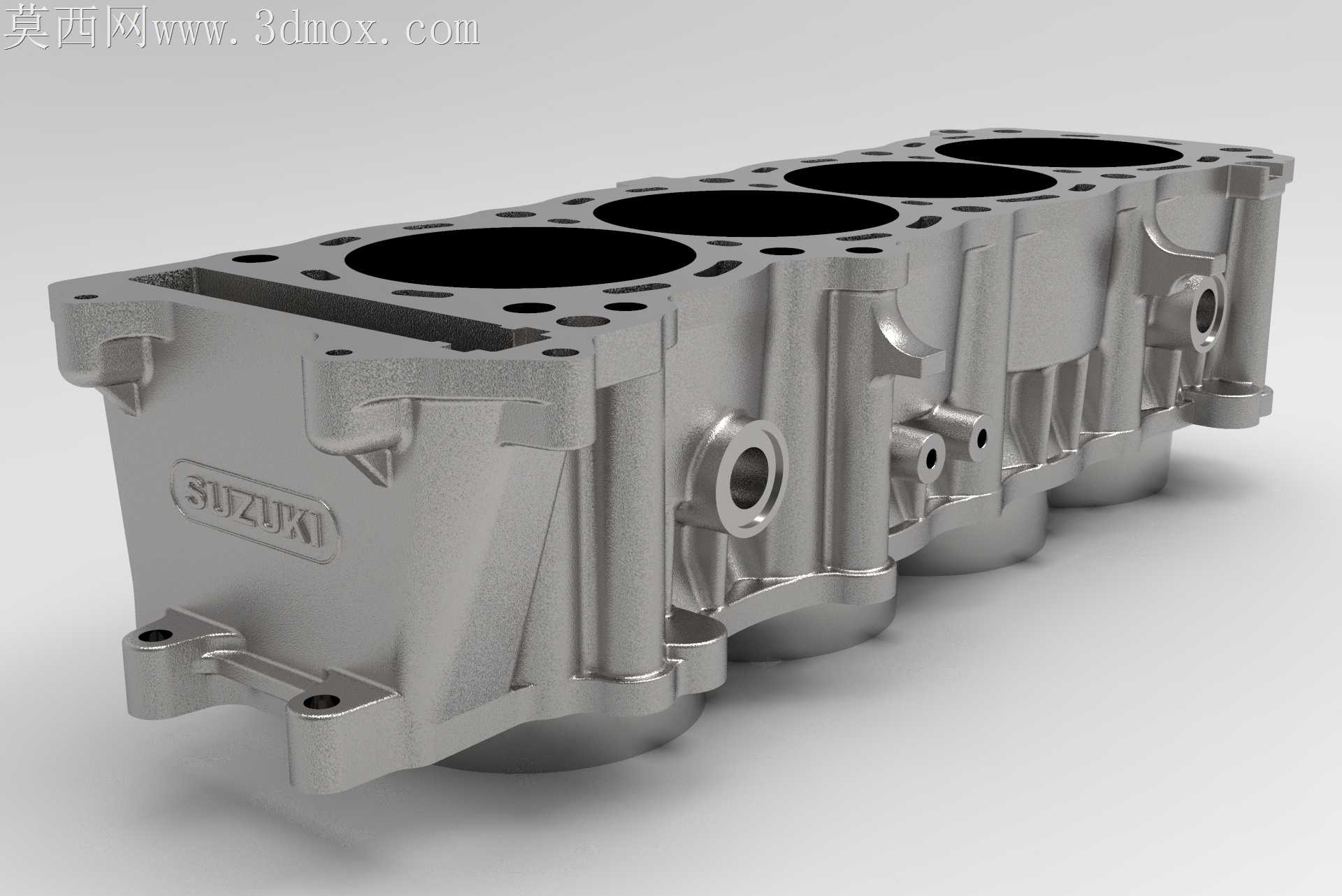

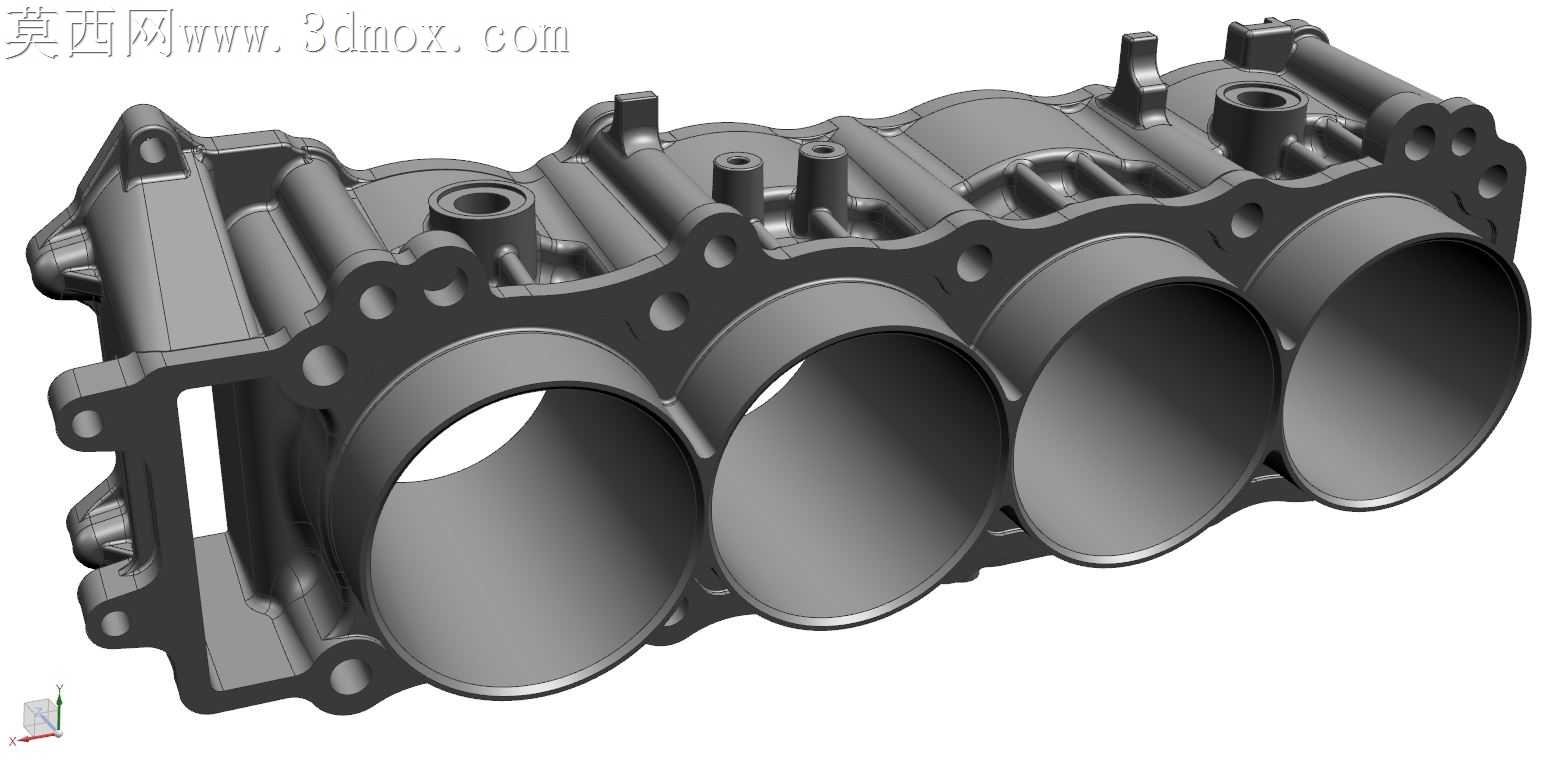

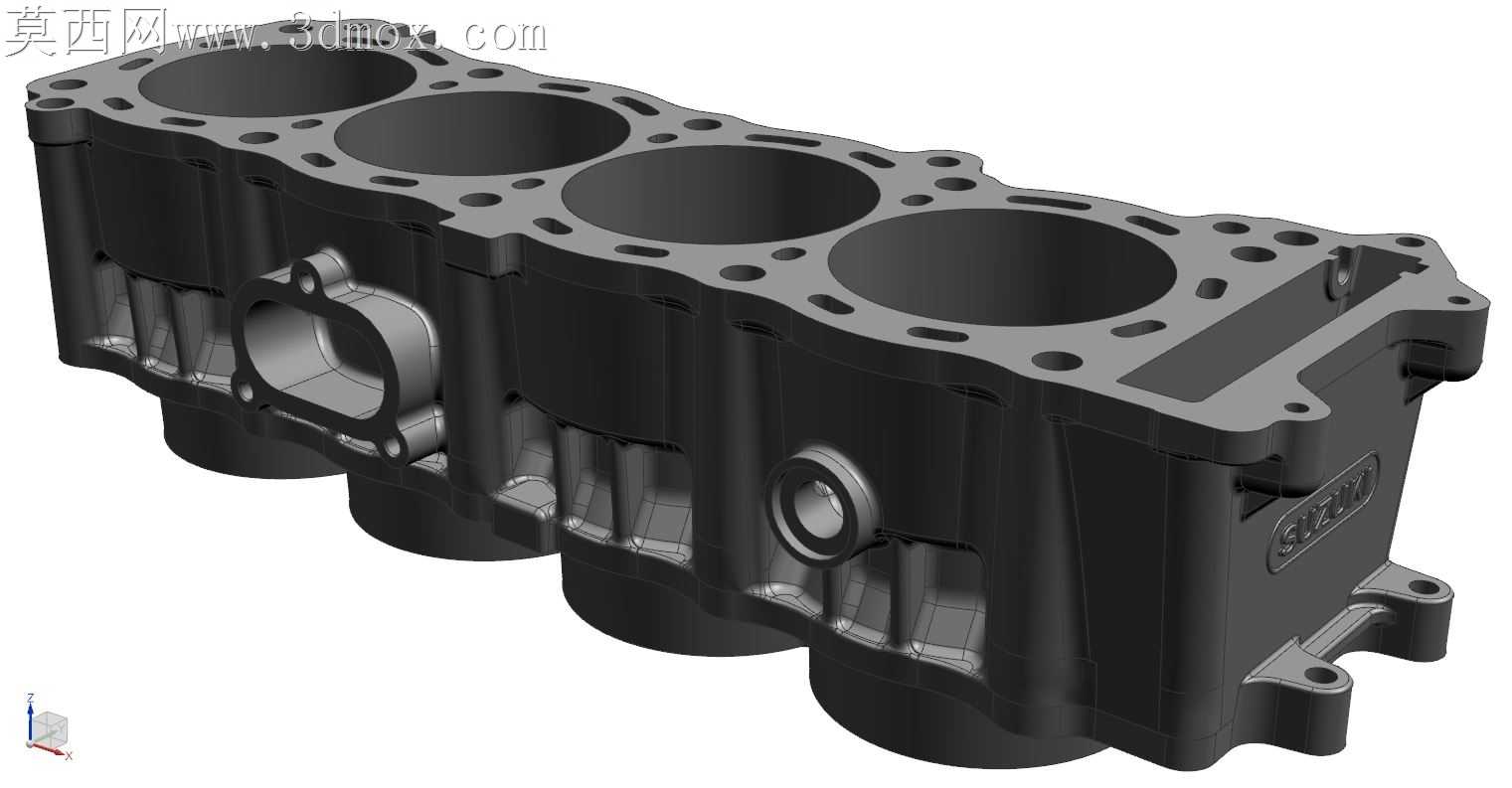

高转速大排量摩托车发动机的气缸体，长期承受10000rpm以上工况下的交变热负荷与爆发压力，铝合金铸造毛坯的壁厚差控制、水道油道的布局合理性，直接决定整机的可靠性与动力输出上限。这款直列四缸气缸体的缸筒采用等间距排布，相邻缸筒之间的壁厚预留了0.8mm的镀层余量，既避免了缸心距过大导致整机宽度超标，又能给后续的镍基碳化硅镀层留足附着空间，防止高负荷下缸筒变形引发的活塞拉缸故障。缸体侧面的加强筋没有采用常规的等厚直筋设计，而是顺着螺栓预紧力的传导路径做了变截面过渡，靠近主轴承座的位置筋条厚度收窄至3mm，靠近缸筒上沿的位置加厚至5mm，刚好抵消缸盖螺栓拧紧时产生的局部应力集中，不会出现螺栓孔周边的铸造裂纹。进水口的位置特意偏离了第一缸的缸筒外壁，避免冷启动时冷却液直接冲刷高温缸壁造成的热冲击，水道内部的导流凸起做了圆弧过渡，没有直角死角，能让冷却液均匀流过四个缸筒的外壁，不会出现第四缸过热导致的爆震倾向。曲轴箱结合面的定位销孔做了0.02mm的过盈配合公差设计，销孔周边的凸台高度比结合面高出0.1mm，拧紧螺栓时凸台先被压实，能保证整个结合面的密封压力均匀，不会出现机油渗漏的问题。缸体侧面的传感器安装孔做了双层凸台结构，内层凸台贴合传感器密封圈，外层凸台预留了线束卡扣的安装位，避免车辆行驶过程中线束晃动拉扯传感器导致的信号失真。铸造时分型面的位置选在了缸体侧面的加强筋中线上，后续机加工时可以直接把分型线的残留飞边铣掉，不会在密封面或者安装面上留下铸造缺陷，减少后续的人工打磨工作量。缸筒内壁的珩磨网纹角度做了适配高转速工况的调整，交叉角控制在45度，既能储存足够的机油润滑活塞环，又不会因为网纹过深导致机油消耗量过大。回油道的孔径顺着机油回流方向做了1度的锥度，机油从缸盖流回油底壳时不会在通道内产生涡流，高转速下的机油回流速度更快，不会出现缸盖积油导致的机油呼吸异常。
