车床单刀架柱组配结构设计

项目分类:车床 发布时间:2026-07-30 ID:1205999
  • 车床单刀架柱组配结构设计
  • 车床单刀架柱组配结构设计
  • 车床单刀架柱组配结构设计
  • 车床单刀架柱组配结构设计
  • 车床单刀架柱组配结构设计
  • 车床单刀架柱组配结构设计
  • 车床单刀架柱组配结构设计
  • 车床单刀架柱组配结构设计

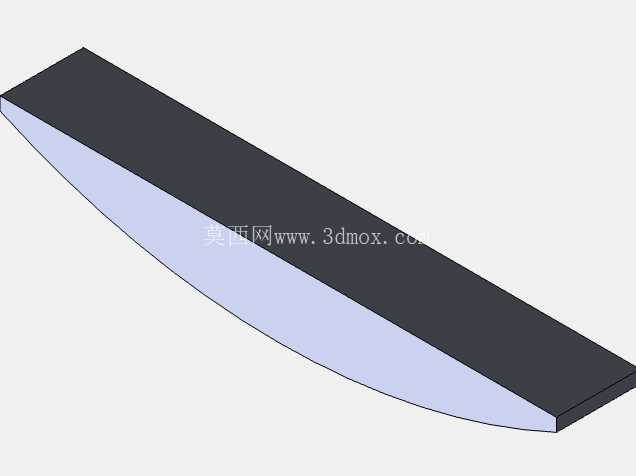

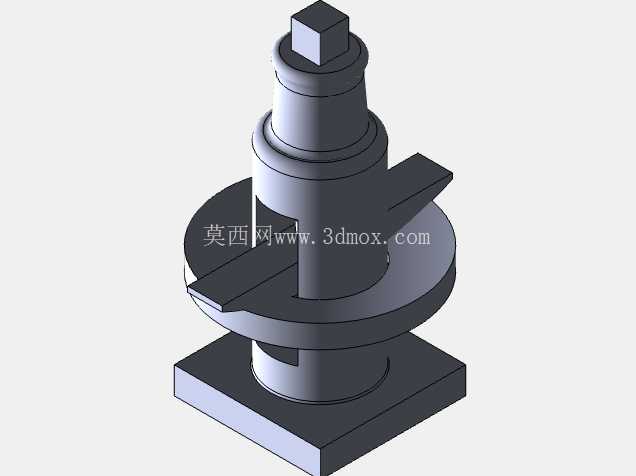

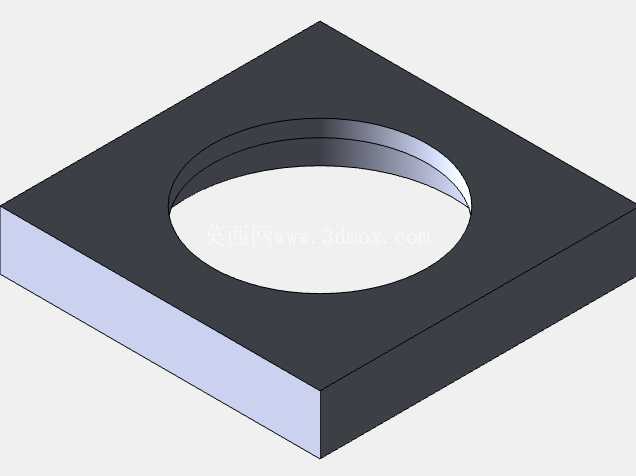

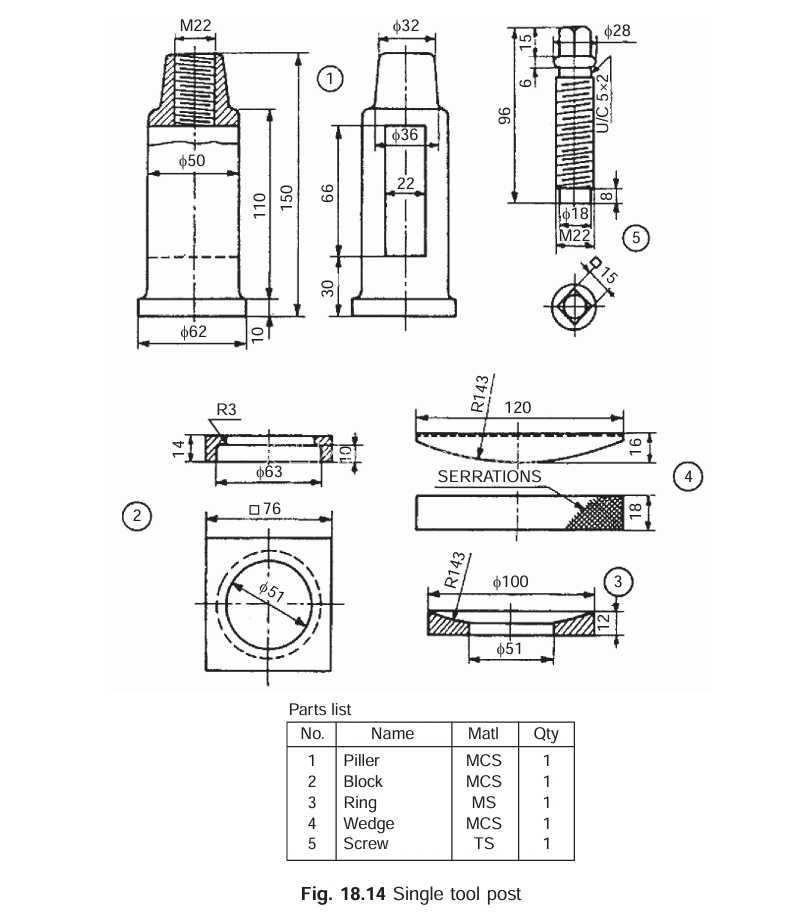

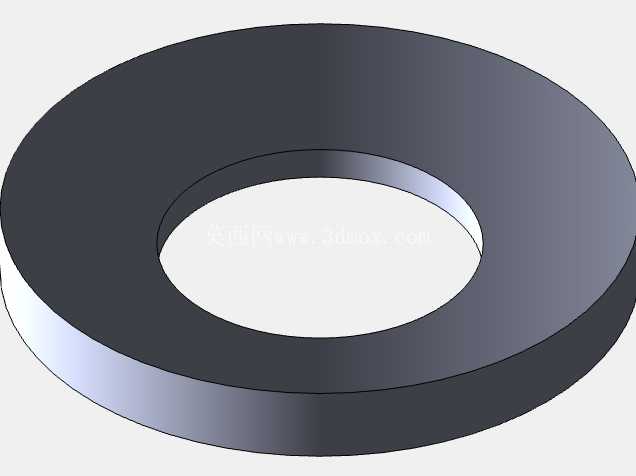

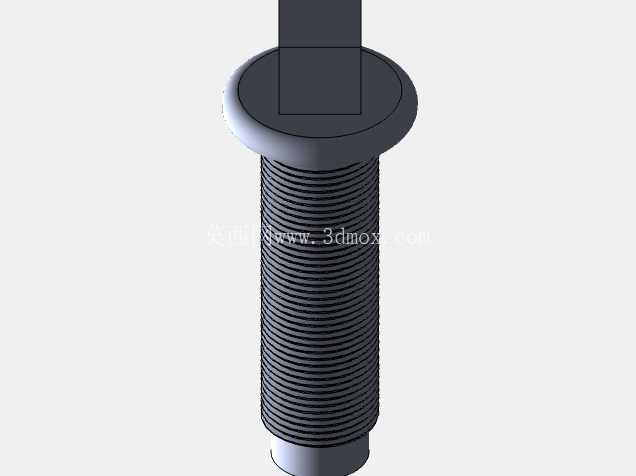

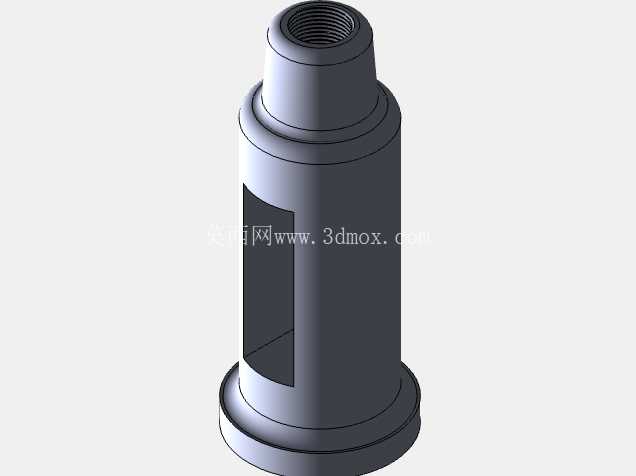

在普通卧式车床及小型数控车床的刀架系统改造、工装定制场景中,这类单刀架柱组装结构是承担单工位刀具装夹定位的核心承载构件,区别于多工位转塔刀架的多刀轮换设计,该结构更适配小批量、单工序的车削作业需求,常见于仪表车床、专用车削专机的刀具装夹单元,也可作为普通车床四方刀架的替换工装,用于装夹特定规格的外圆车刀、切断刀或螺纹车刀,减少换刀对位的辅助时间。从结构功能来看,该组件底部为方形安装基座,基座上设置有同轴的定位凸台与安装孔位,可直接嵌入车床中拖板的T型槽安装位,通过螺栓压紧实现与拖板的刚性连接,安装基准面的平面度公差控制在0.02mm以内,保证装夹后刀具的进给方向与主轴轴线的平行度满足车削加工要求。中部的环形法兰盘是刀架柱的受力承载段,一方面承担切削过程中产生的径向切削力,避免刀柱出现挠曲变形,另一方面法兰盘上开设的对称缺口可作为刀具安装的定位基准面,刀杆贴合该平面后通过压紧螺栓锁紧,保证刀具伸出长度的一致性,减少对刀时的调整工作量。上部的阶梯轴段分为两个功能区,靠近法兰的粗轴段是刀夹的滑动导向段,与刀夹内孔采用H7/g6的间隙配合,保证刀夹调整时的滑动顺畅无卡滞,顶端的方头结构是锁紧机构的配合位,转动方头即可带动内部的锁紧螺杆动作,实现刀夹的夹紧与松开,无需额外的扳手操作空间,适配狭小的车床作业区域。设计过程中优先考虑了切削受力的传递路径,切削力从刀杆传递到法兰盘后,直接通过底部方形基座分散到中拖板的安装面上,避免应力集中在轴段的连接位置,所有轴肩位置都设置了R1.5的过渡圆角,减少应力集中导致的疲劳断裂风险,针对车削过程中常见的振动问题,法兰盘与基座的连接段采用了加厚的实体结构,整体组件的固有频率避开了车床主轴常用转速区间的振动频率,减少切削振纹的产生。安装边界方面,底部方形基座的边长适配常规车床中拖板的T型槽间距,安装孔位的中心距与标准四方刀架的安装孔保持一致,可实现直接替换安装,无需对中拖板进行二次加工,整体组装后的总高度控制在普通车床刀架的允许安装高度范围内,不会出现刀具与卡盘、尾座干涉的问题,刀夹的最大装夹刀杆尺寸适配20mm×20mm的标准车刀刀杆,也可通过加装过渡套装夹更小规格的刀杆,覆盖常规外圆、端面、切断工序的刀具装夹需求。从实际使用场景来看,这类单刀架柱结构相比多工位刀架结构更简单,维护成本更低,没有转塔定位的间隙误差,装夹刚性更好,适合重载粗车工序的刀具装夹,在小批量零件加工、设备维修类车削作业中,能够快速完成刀具装夹定位,不需要调整多个刀位的位置精度,对操作工人的技能要求更低,同时组件的所有零件都采用常规的机械加工工艺即可生产,轴类零件采用45号钢调质处理,表面硬度达到HB220-250,具备足够的强度与耐磨性,基座与法兰盘的配合面经过磨削加工,保证装配后的位置精度,长期使用后仅需更换磨损的锁紧螺杆与导向套即可恢复精度,全生命周期的使用成本远低于复杂的多工位刀架结构。
