小型台式普通卧式车床结构设计

这款小型卧式车床的三维结构还原，完全围绕小型机加工场景的实际使用需求搭建，从安装边界到操作逻辑都贴合一线加工的真实工况。先从安装适配性来说，整机采用一体式铸造床身底座，底部配置四个可调式减震垫铁，整机占地长度控制在1.2米区间，宽度不超过0.6米，不需要专门做设备基础硬化，普通的车间工作台、甚至加厚的实训操作台都能承载安装，垫铁调节行程有15毫米，哪怕安装面存在轻微的平面度误差，也能通过调节保证床身水平，不会因为安装倾斜导致床身导轨磨损不均、加工锥度超差的问题。

从实际应用场景来看，这类小型车床主要面向小型维修车间的单件零配件加工、职业院校的机加工实训教学、五金加工门店的小批量非标件制作，不像大型卧式车床需要专门的吊装设备就位、占用独立的生产工位，它可以灵活布置在生产线旁的维修区域，用来快速加工设备维修急需的轴类、套类小零件，不用等待外协加工耽误生产进度，也能满足实训场景下学生练习车削外圆、镗孔、车螺纹、切断等基础车工工艺的需求，操作控件的布置高度完全适配站立操作的人机工程，不需要额外垫高操作平台。

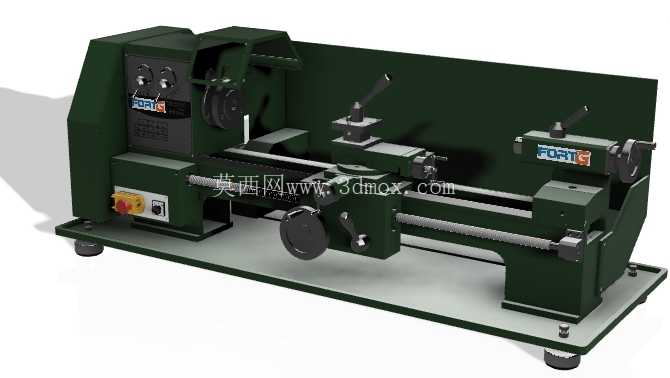

设备的功能结构设计完全遵循普通卧式车床的成熟传动逻辑，主轴箱部分集成了变速操纵机构，两个并排的变速手柄可以搭配出不同的主轴转速区间，适配不同材质工件的切削线速度要求，不管是低碳钢的低速重切削、还是有色金属的高速精车，都能匹配到合适的转速档位；主轴端部采用标准的卡盘连接结构，可以装夹三爪自定心卡盘、四爪单动卡盘，满足不同规则、不同形状工件的装夹需求，主轴通孔的尺寸设计也兼顾了小直径长棒料的穿料加工，不用反复切断棒料装夹。进给部分的设计保留了普通车床的操作逻辑，溜板箱上布置了纵横向自动进给手柄、开合螺母手柄，床身侧面的光杆、丝杆分别负责自动进给和螺纹车削的动力传递，刀架采用四方回转结构，可以同时装夹四把不同用途的车刀，加工过程中转动刀架就能快速换刀，不需要反复拆装刀具、重新对刀，能有效减少单件加工的辅助时间。尾座部分采用可沿床身导轨滑动的锁紧结构，既可以安装顶尖支撑长轴类工件，避免长工件加工时因为切削力让刀产生振纹，也可以换装钻头、铰刀，完成工件端面的孔加工工序，尾座套筒的锁紧手柄布置在操作侧，伸手就能完成套筒的锁紧和进给操作，不需要绕到设备另一侧操作。

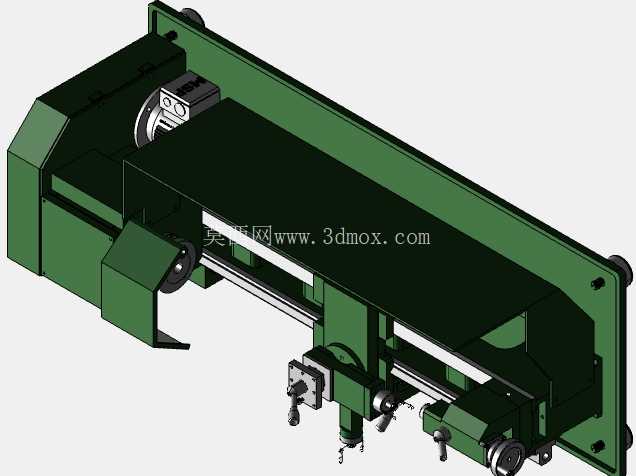

整个建模过程中，对各个运动部件的干涉边界做了完整的校验：比如大拖板沿床身纵向移动的全行程范围内，和主轴箱、尾座的最小安全间隙都控制在5毫米以上，不会出现移动超程碰撞的问题；中拖板横向进给的行程也匹配了最大回转直径的加工范围，刀架横向移动到最内侧时不会和卡盘、工件发生干涉；所有操作手柄的转动空间都做了预留，不管是变速手柄扳动、刀架锁紧手柄转动、尾座锁紧手柄操作，都不会和周边的部件发生磕碰。床身导轨的结构采用了平-V组合导轨形式，这种导轨结构的导向精度高、磨损后能自动补偿间隙，长期使用也能保证进给运动的直线度，建模时也还原了导轨面的润滑通道预留位置，和实际设备的润滑点布置完全一致，方便后期维护时加注润滑油，减少导轨面的磨损。

设备的防护设计也贴合小型设备的使用场景，主轴箱的旋转部件都做了内置式防护，不会有外露的旋转部件带来操作安全隐患，进给手柄的操作力经过结构匹配，单手就能完成扳动操作，不需要借助加力杆，电气控制按钮布置在主轴箱下方的操作位，急停按钮伸手就能触及，出现加工异常时可以快速停机，所有电气走线都在床身内部的走线槽内布置，不会有明线外露被切屑刮破的风险。
