Nema AK23-15kg法兰安装步进电机结构

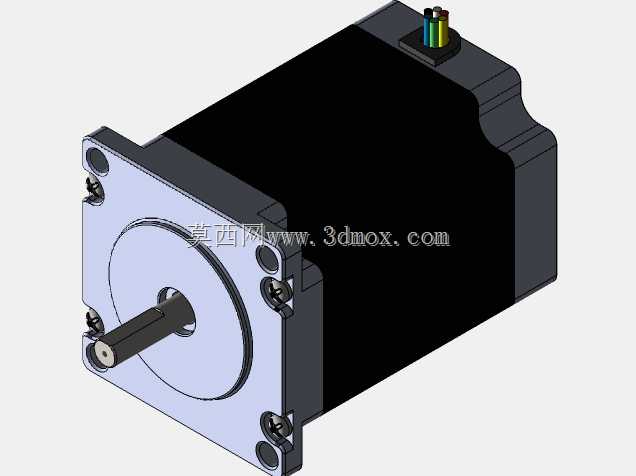

　　这款Nema标准法兰安装的步进电机，是数控进给系统里非常常见的执行部件，日常做小型CNC雕刻机、桌面级数控铣床、3D打印设备的进给轴驱动，或是自动化生产线里的点位输送、工位转台分度驱动时，经常会用到这个规格的产品。从结构设计来看，前端采用标准方形安装法兰，法兰上预留了四个对称分布的沉头安装孔，安装时可以直接通过螺栓将电机固定在设备的安装立板或者电机座上，不需要额外设计转接法兰，能大幅减少结构设计的工作量，法兰端面的加工精度直接决定了电机输出轴与传动部件的同轴度，建模时特意保留了法兰端面的平面度公差参考，以及安装孔的位置度基准，方便设计人员在做整机装配时直接匹配安装位的尺寸公差。输出轴采用单出轴D型切边设计，这种结构相比普通光轴，

　　能更好地传递扭矩，避免同步轮、联轴器在高速启停时出现打滑空转的问题，轴端预留的中心孔是加工时的工艺基准，也可以在安装编码器时做定位基准使用，轴伸长度经过匹配常规联轴器、同步带轮的安装深度设计，不会出现轴伸过长导致传动部件干涉，或是过短导致锁紧螺丝无法有效固定的问题。电机本体的外壳采用拉伸铝型材结构，表面做了黑色氧化处理，一方面铝型材的散热性能更好，电机长时间运行时绕组产生的热量可以通过外壳快速散出，避免温升过高导致扭矩衰减，另一方面方形的型材外壳在安装时可以配合安装座做周向防转，不需要额外设计防转结构。尾部的出线端采用多芯线直接引出的方式，线芯对应两相绕组的接线，出线位置做了局部的凸起防护，

　　避免设备运行过程中反复弯折引线导致线芯断裂，建模时还原了引线的出线角度，方便设计人员在排布走线槽时预留足够的弯曲半径，避免引线被电机外壳或者其他结构件挤压磨损。从实际选型适配的角度来说，这个规格的电机保持扭矩可以匹配15kg级别的轴向负载，在做小型雕刻机的Z轴驱动时，能够直接带动主轴组件完成升降进给，不需要额外加装配重结构；做XY轴驱动时，配合同步带传动可以实现0.01mm级别的进给精度，满足小型非金属零件、软金属零件的雕刻铣削加工需求。做结构设计时需要注意，电机的安装法兰与设备安装面之间要保证贴合紧密，如果安装面平面度不足，会导致电机输出轴出现偏斜，长时间运行会加剧轴承磨损，甚至出现扫膛的问题；输出轴与联轴器连接时，

　　要保证主动轴和从动轴的同轴度误差在允许范围内，否则会产生额外的径向载荷，不仅会增加运行噪音，还会缩短电机和传动部件的使用寿命。另外电机本体的外径尺寸是标准Nema23规格，也就是57mm见方的安装尺寸，这个尺寸是行业内通用的安装标准，在做设备迭代升级时，可以直接替换同规格不同扭矩的电机，不需要修改安装结构，大幅降低改型的设计成本。建模过程中还原了电机的所有外部安装特征，包括法兰安装孔的位置、输出轴的直径和切边尺寸、本体的长度、出线端的位置和尺寸，设计人员在做整机装配时，可以直接将这个模型导入装配体，用来校验安装空间是否足够，传动部件的匹配是否合理，避免出现加工完成后零件干涉、安装位不匹配的问题。在自动化设备的应用场景里，这款电机除了用在数控加工设备上，还可以用来驱动小型皮带输送机的主动辊，完成工件的定距输送，或是驱动点胶机、贴片机的进给轴，完成精准的点位运动，相比伺服电机，步进电机的成本更低，控制方式更简单，对于速度要求不高、定位精度要求在丝级别的应用场景，性价比优势非常明显。设计时还需要考虑电机的散热空间，不要将电机完全封闭在没有通风的结构腔内，尤其是长时间连续运行的工况下，要保证电机外壳周围有足够的空气流通空间，避免热量堆积导致电机温度过高，触发驱动器的过温保护，影响设备的正常运行。
