带传动旋转焊接工装夹具结构设计

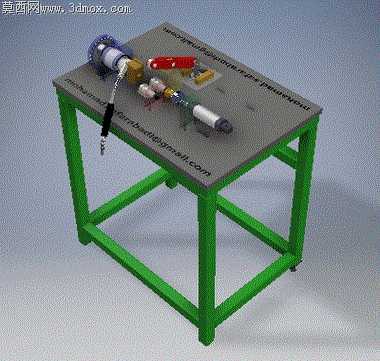

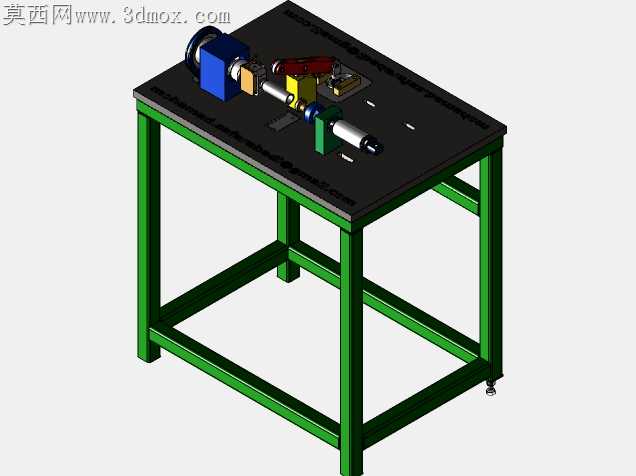

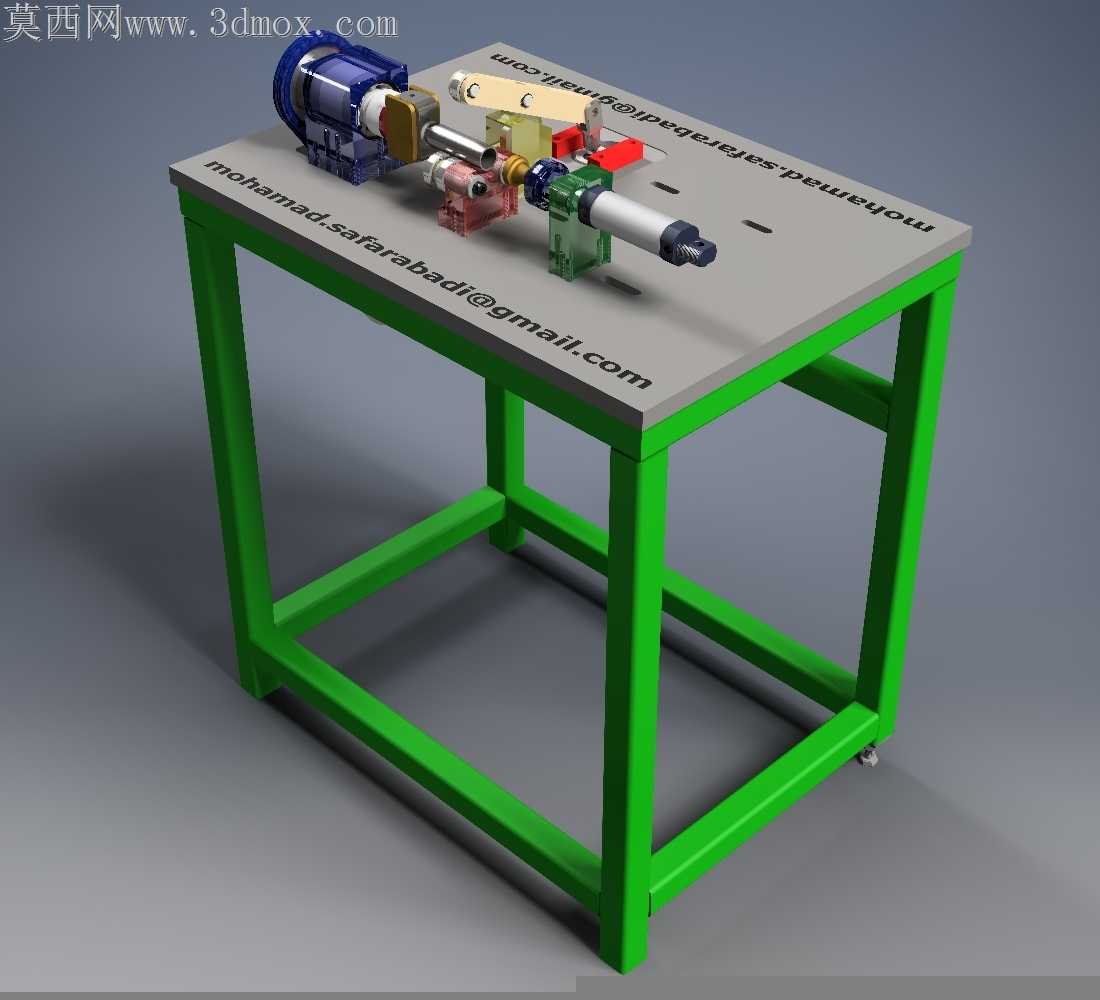

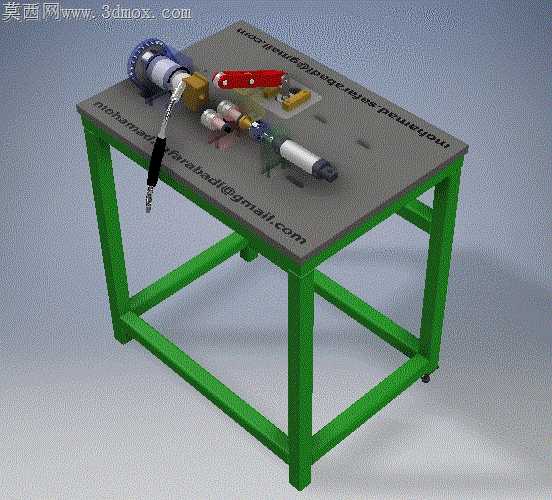

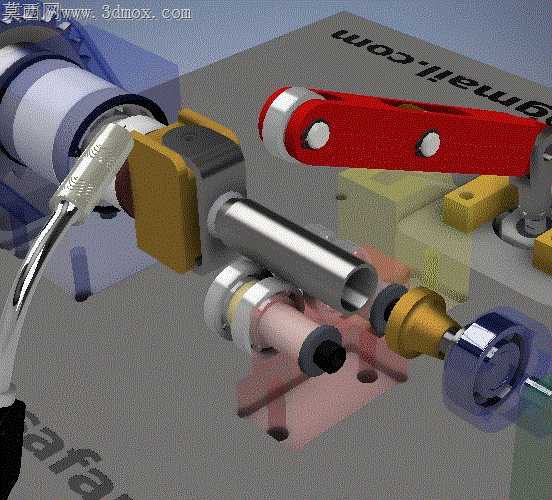

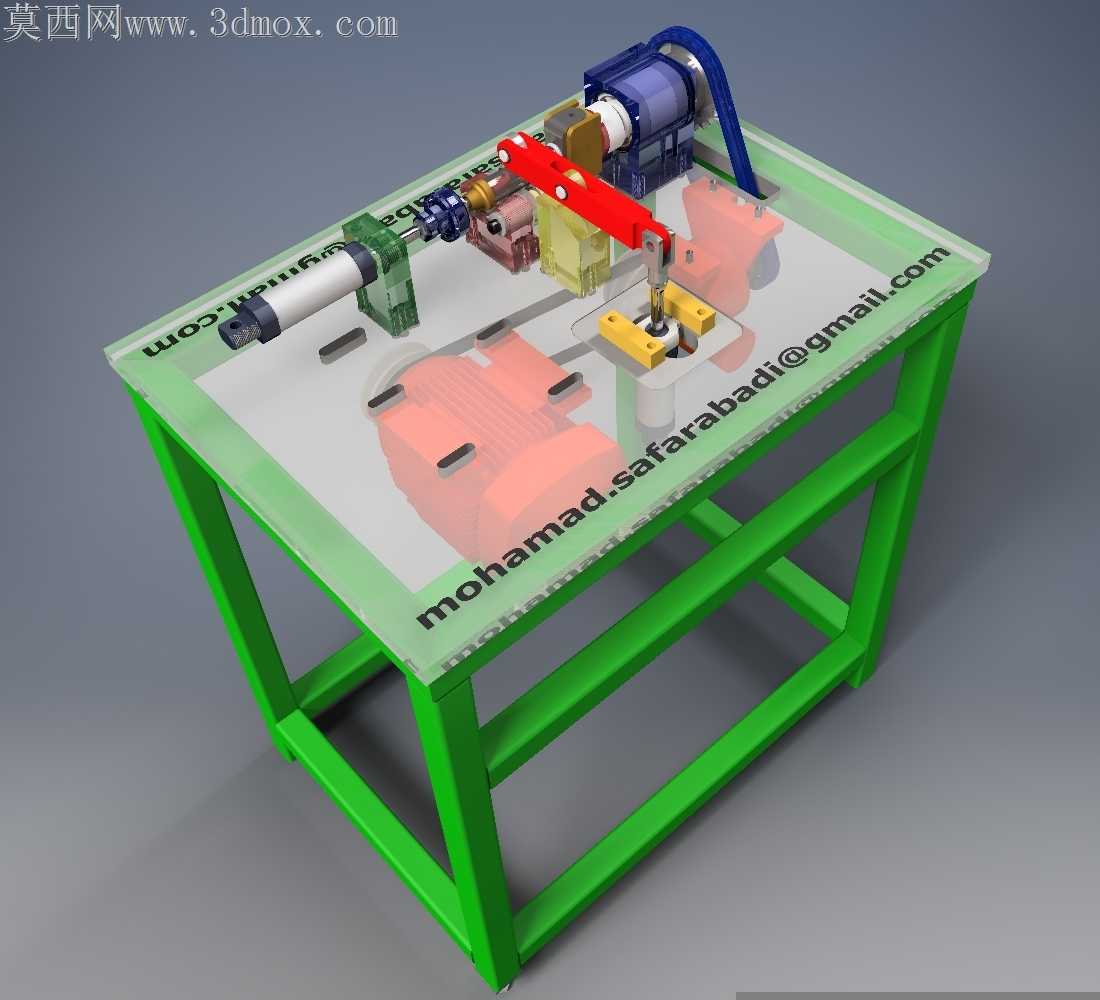

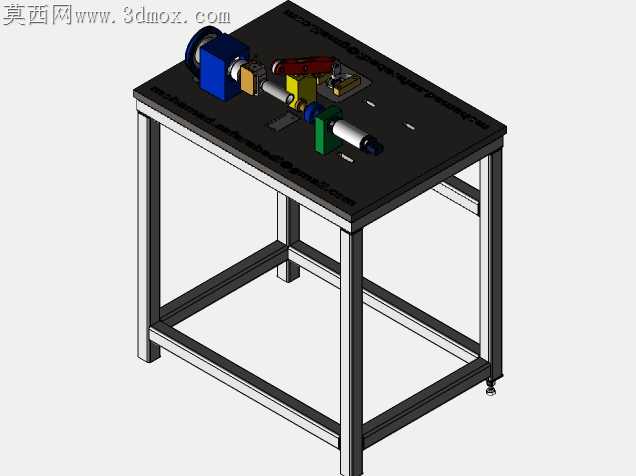

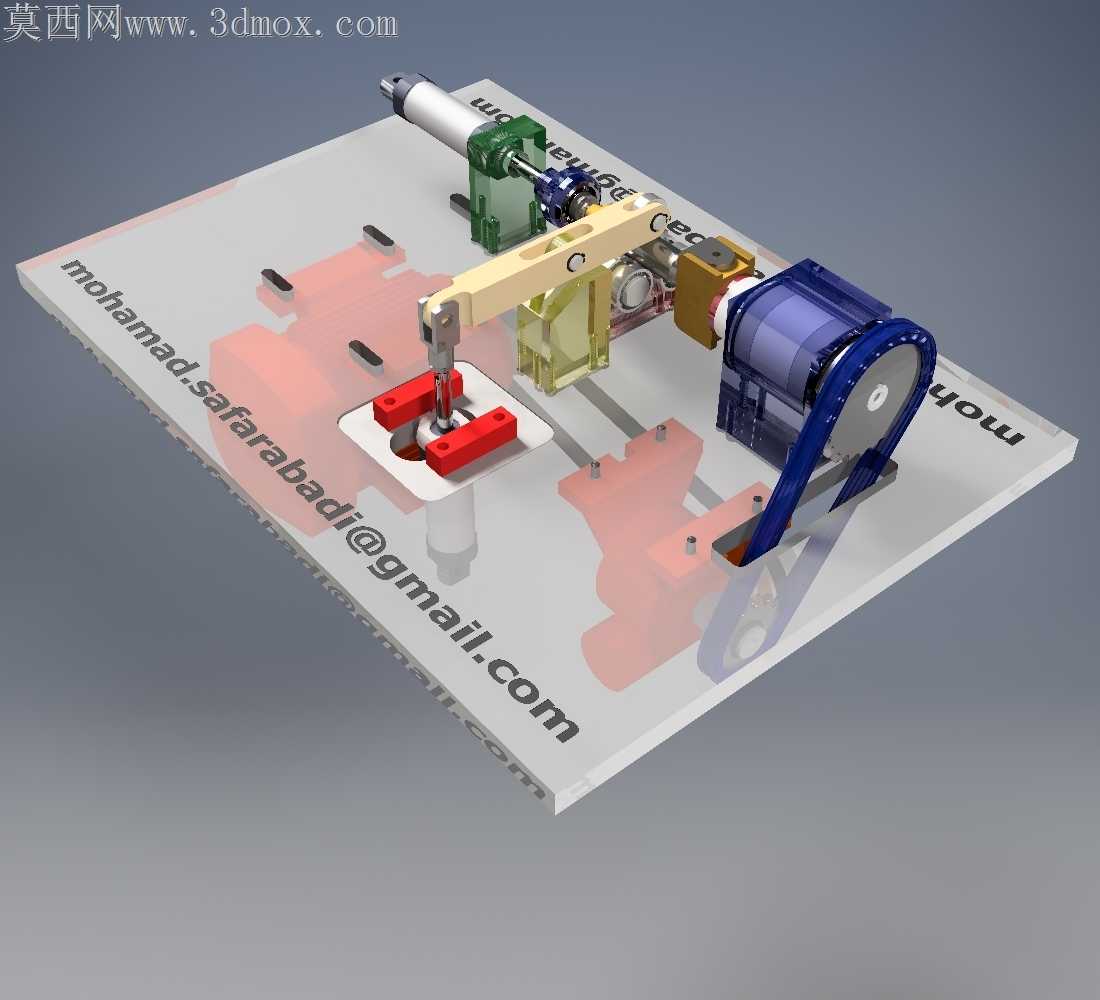

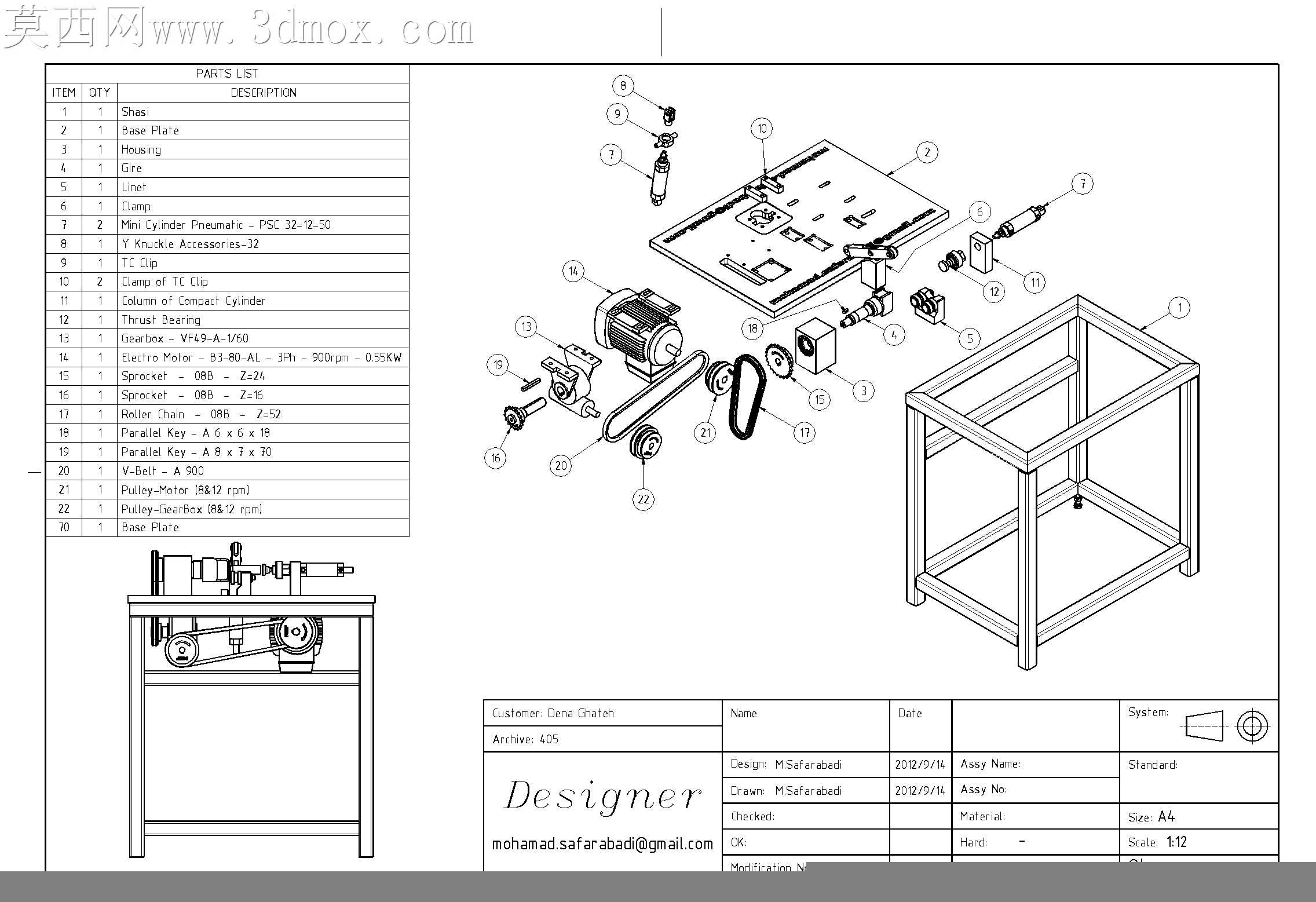

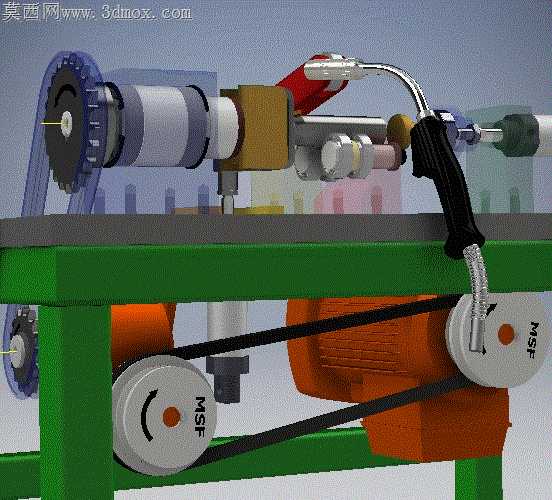

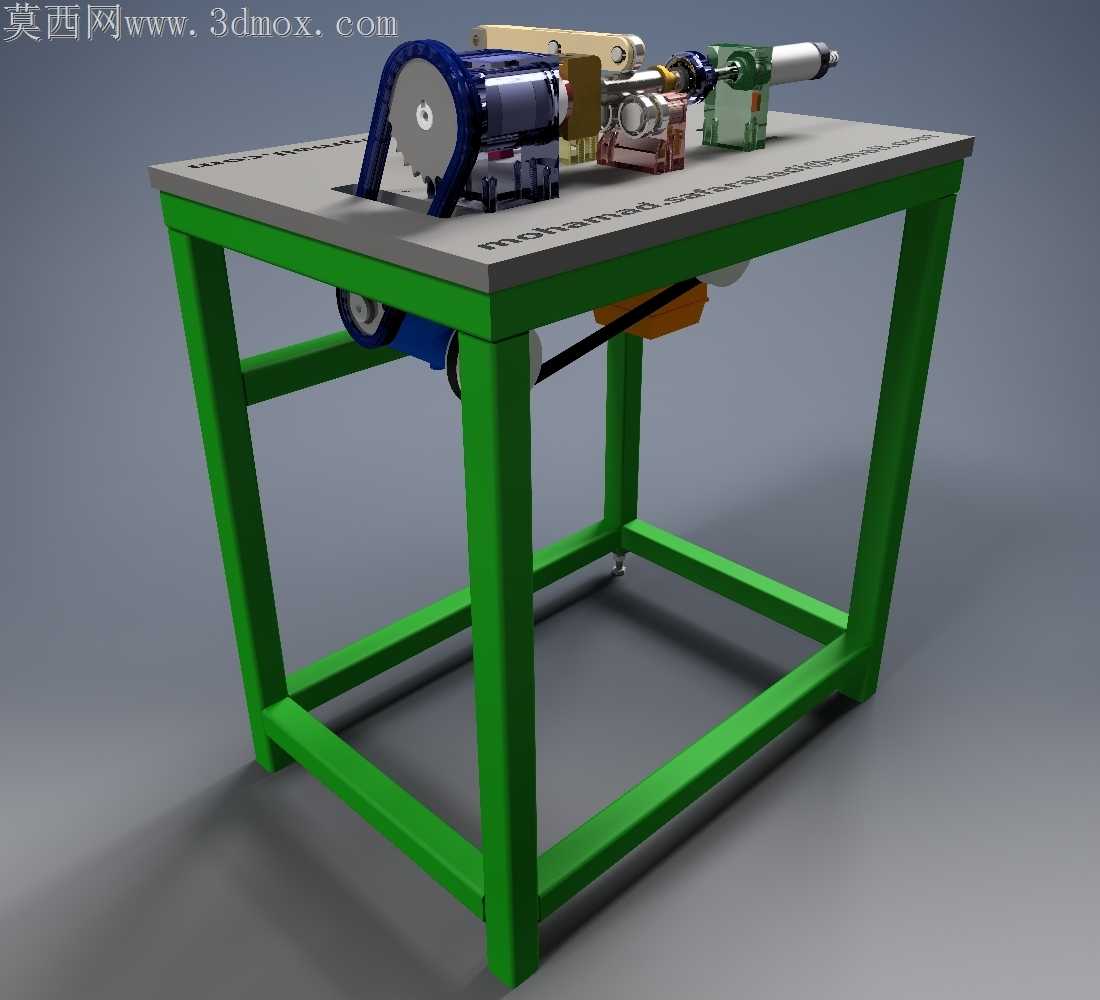

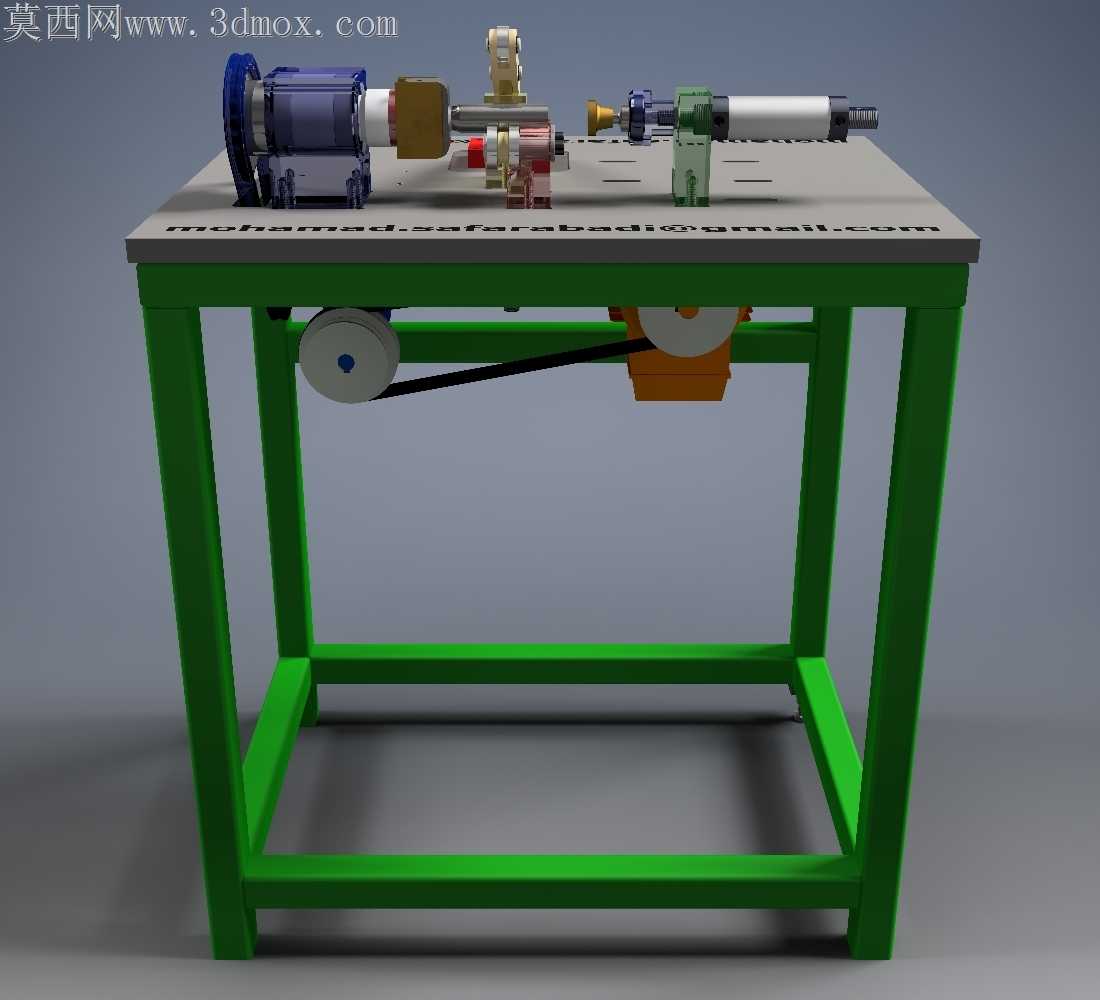

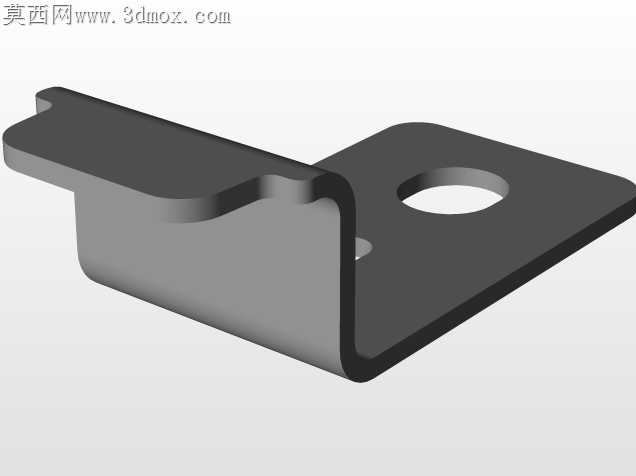

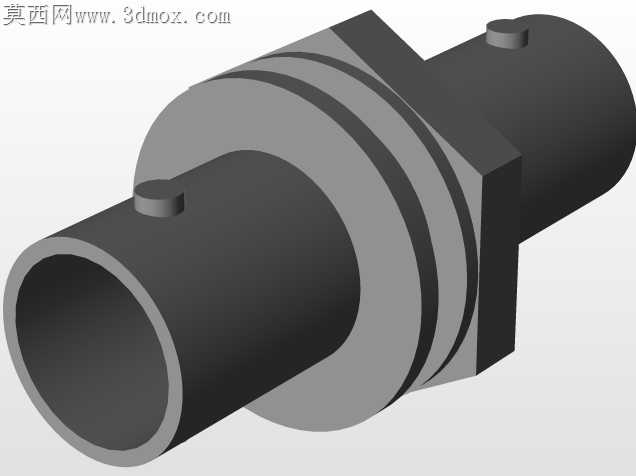

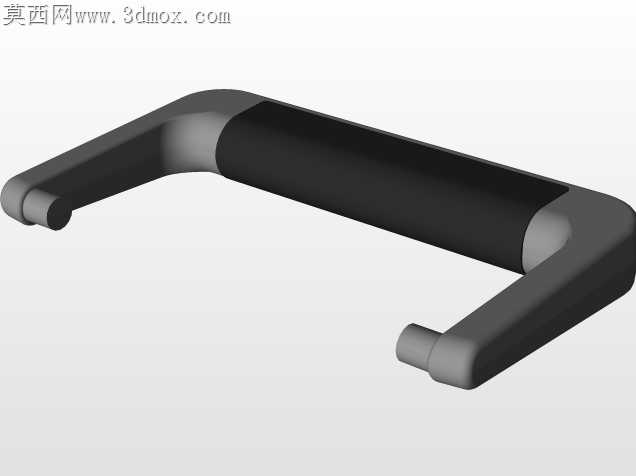

车间里手工焊接环形焊缝最容易出现的焊道深浅不均、工件装夹偏移问题，在这套旋转焊接夹具的结构设计里被逐一拆解。机架采用方管焊接后做时效去应力处理，避免长期受电机振动影响出现基准面偏移，底部的电机安装座预留了0.2mm的腰型调节余量，刚好适配三角带张紧度的调整需求，不会因为皮带过紧加速轴承磨损，也不会因为过松出现传动打滑丢转的情况。带轮的轮槽做了喷砂防滑处理，和三角带的接触面积比标准槽型大12%，重载旋转时不会出现皮带跳槽的隐患，传动路径上的两个从动轮分别承担不同负载，靠近焊枪侧的带轮连接工件夹持主轴，主轴的径向跳动公差控制在0.03mm以内，保证焊接时工件旋转的同轴度，焊枪支架的固定座做了燕尾槽导向结构，焊枪的前后、俯仰角度都可以通过锁紧旋钮快速调整，适配不同直径工件的焊缝位置。气动夹持组件的进气端加装了节流阀，夹持动作的推进速度可以根据工件壁厚调整，薄壁管件焊接时不会因为夹持力过大出现工件变形，厚壁工件焊接时也能保证足够的夹持扭矩，不会因为旋转惯性导致工件松脱。齿轮箱内部的传动齿轮做了变位修形，啮合间隙控制在0.1mm以内，既不会因为间隙过大出现旋转顿挫，也不会因为间隙过小导致齿轮运转卡滞发热，齿轮和主轴的连接采用平键加锁紧螺母的固定方式，长期正反转切换也不会出现键槽磨损松旷的问题。焊枪的送丝管顺着机架侧边排布，用管卡固定在机架立柱上，避免旋转的皮带剐蹭送丝管导致送丝不畅，机架台面做了沉孔设计，所有固定螺栓都埋入台面以下，不会在台面上留下凸起剐蹭工件或者焊枪线缆。整套结构没有多余的冗余设计，每个调节位置都预留了足够的操作空间，日常更换夹持头、调整皮带张紧度都不需要拆解主体结构，维护时的拆装效率比传统焊接工装提升近40%，连续焊接作业时的焊道一致性远高于手工转台焊接的成品质量。
