台式数控等离子切割设备结构设计

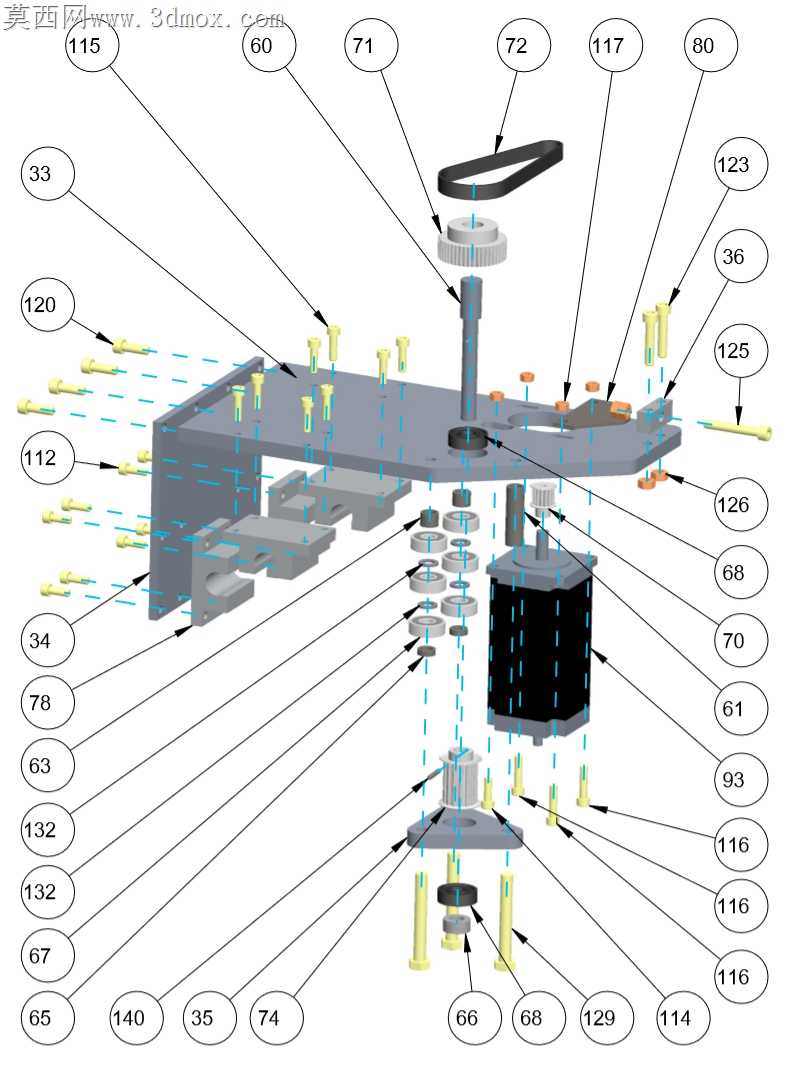

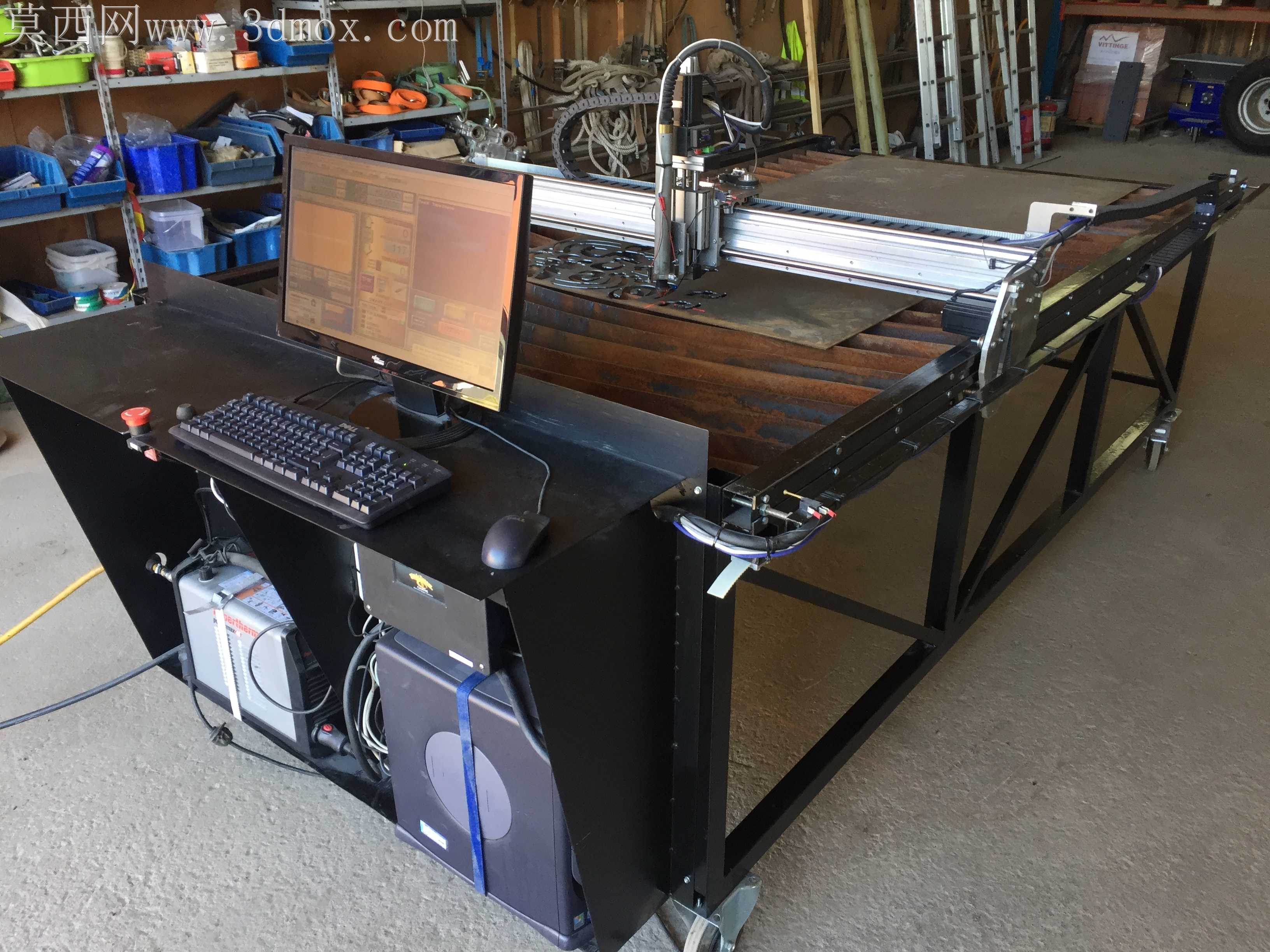

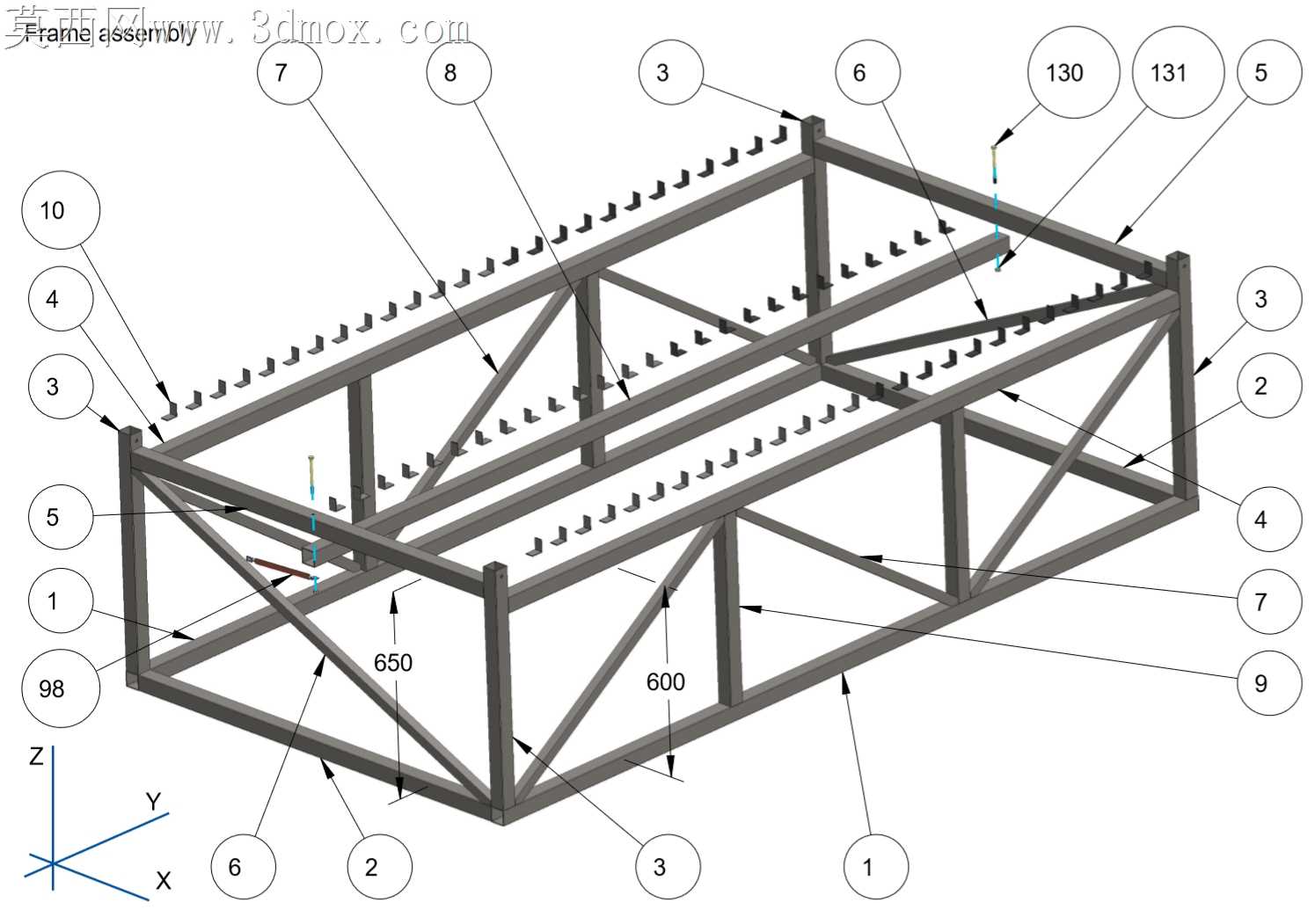

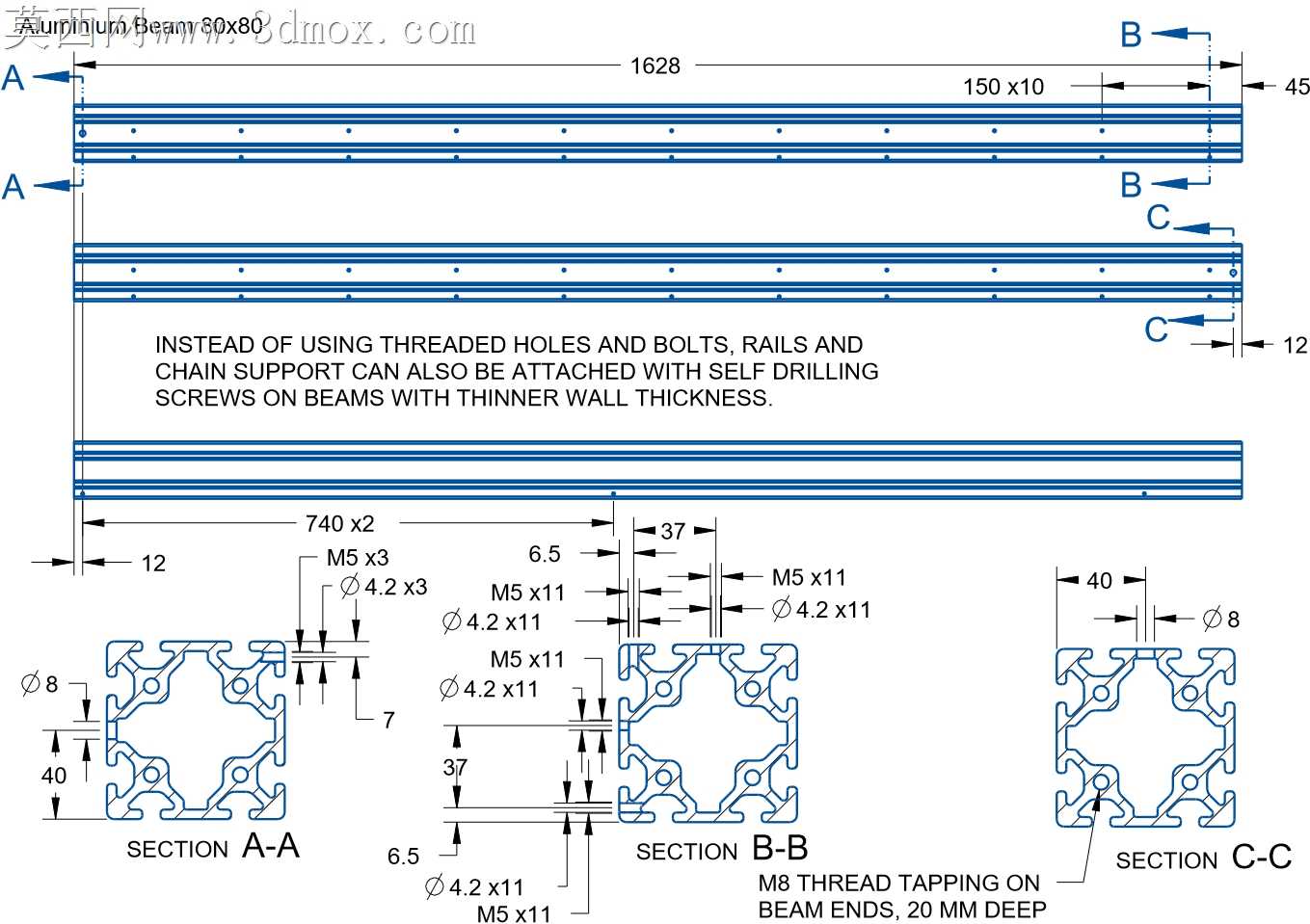

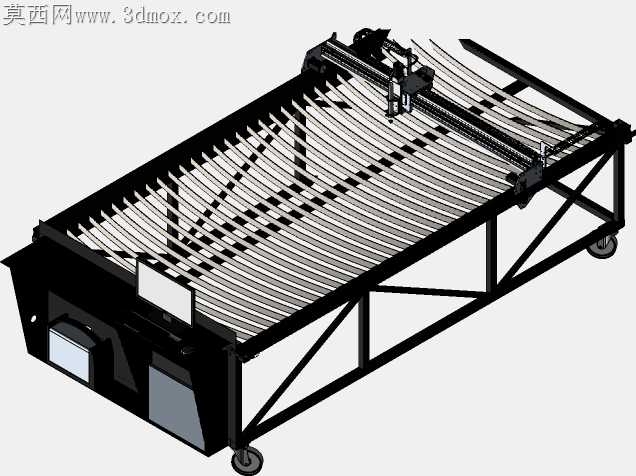

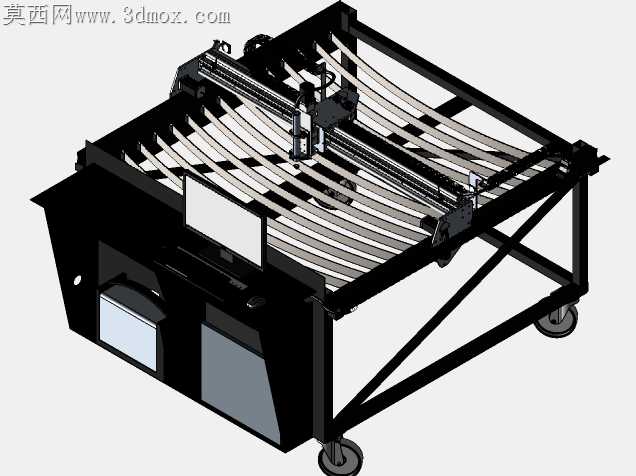

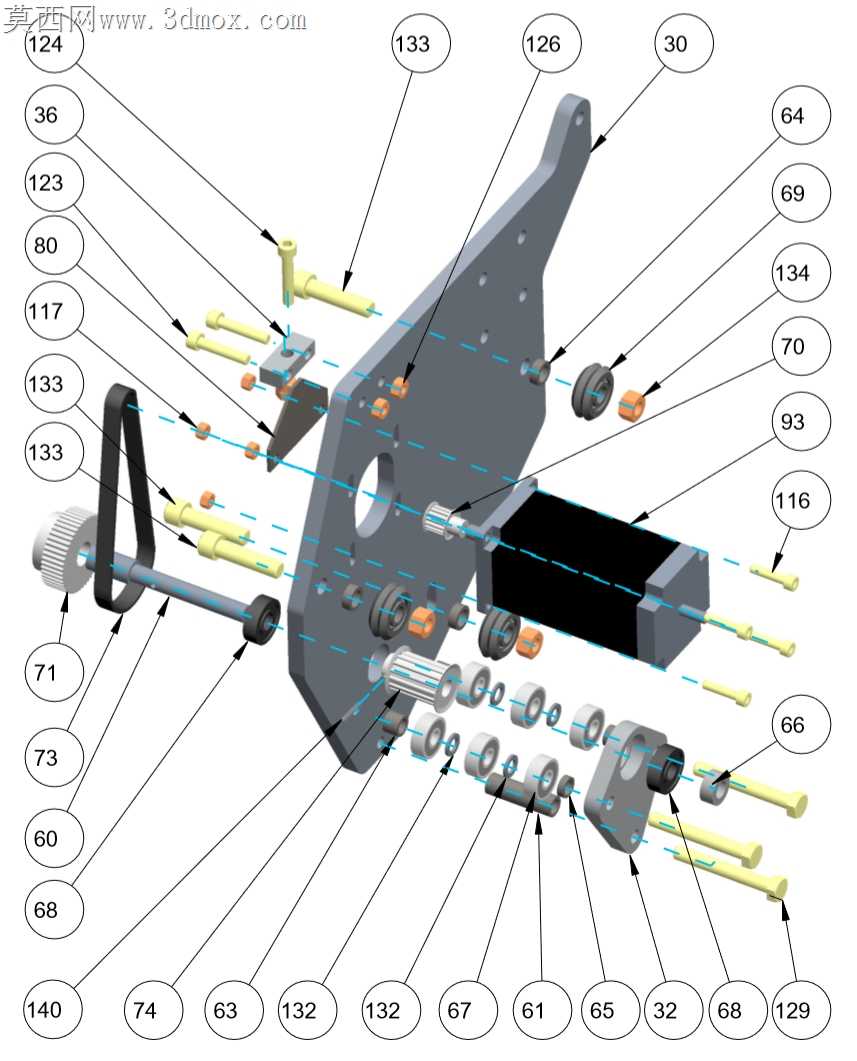

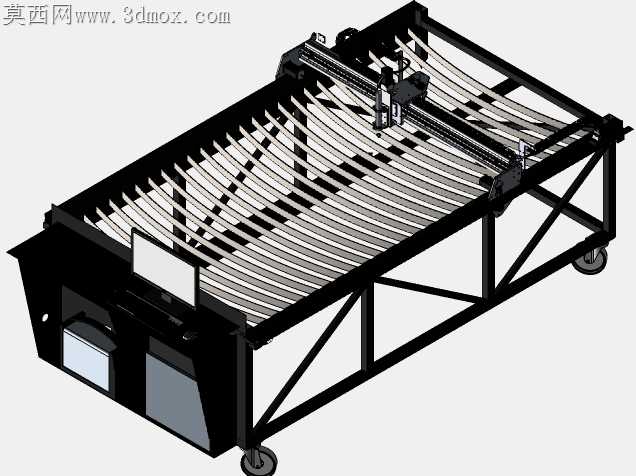

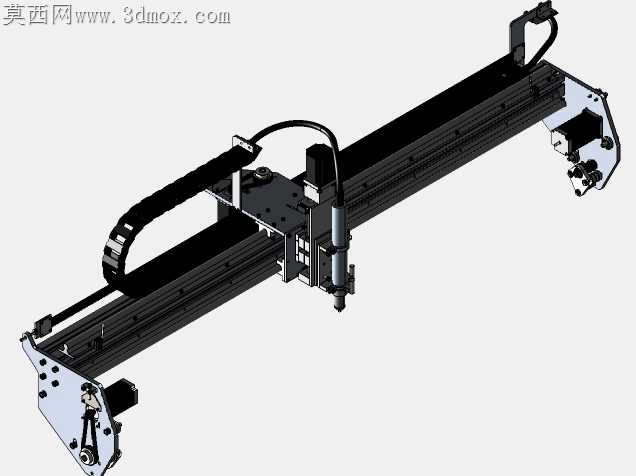

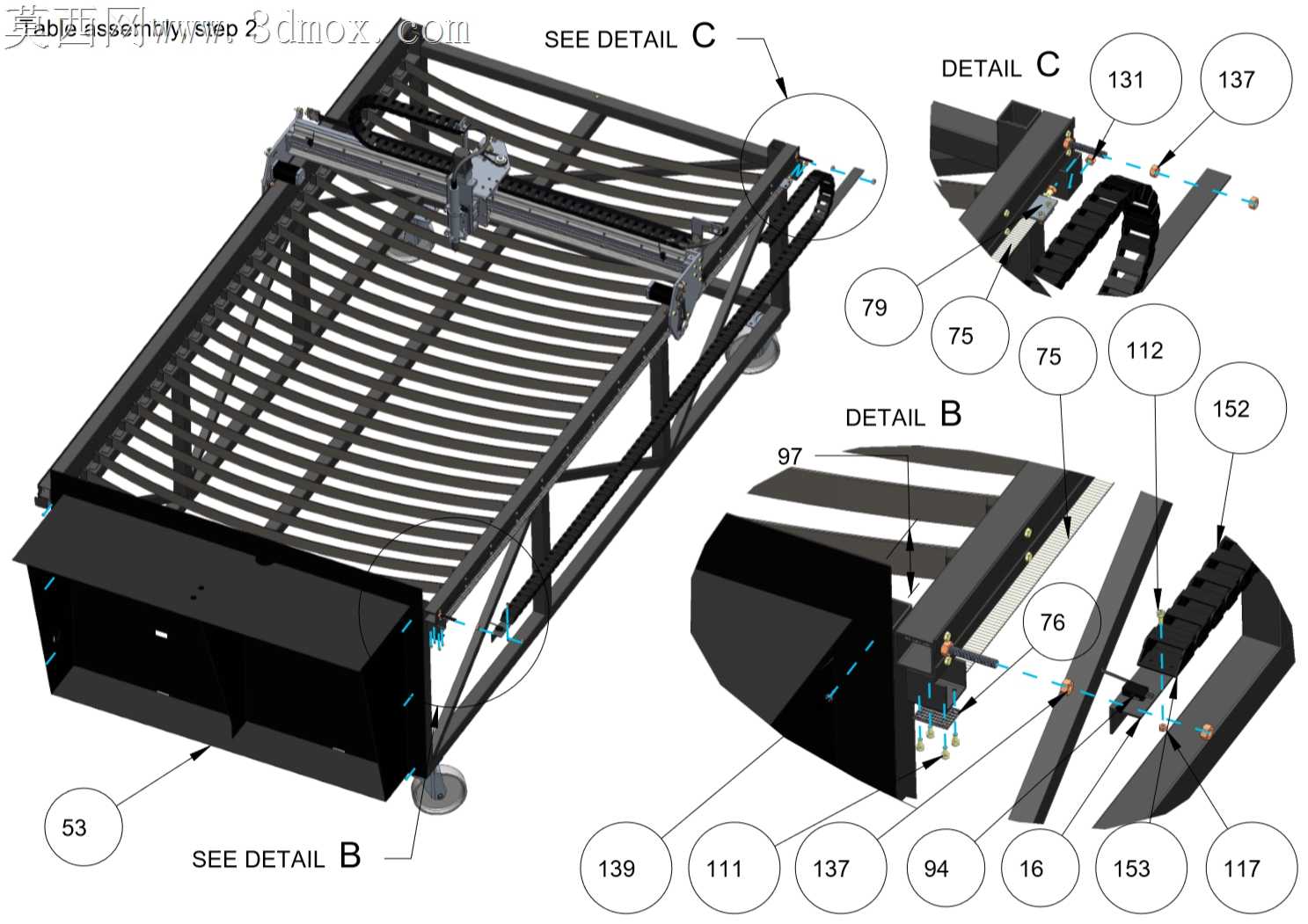

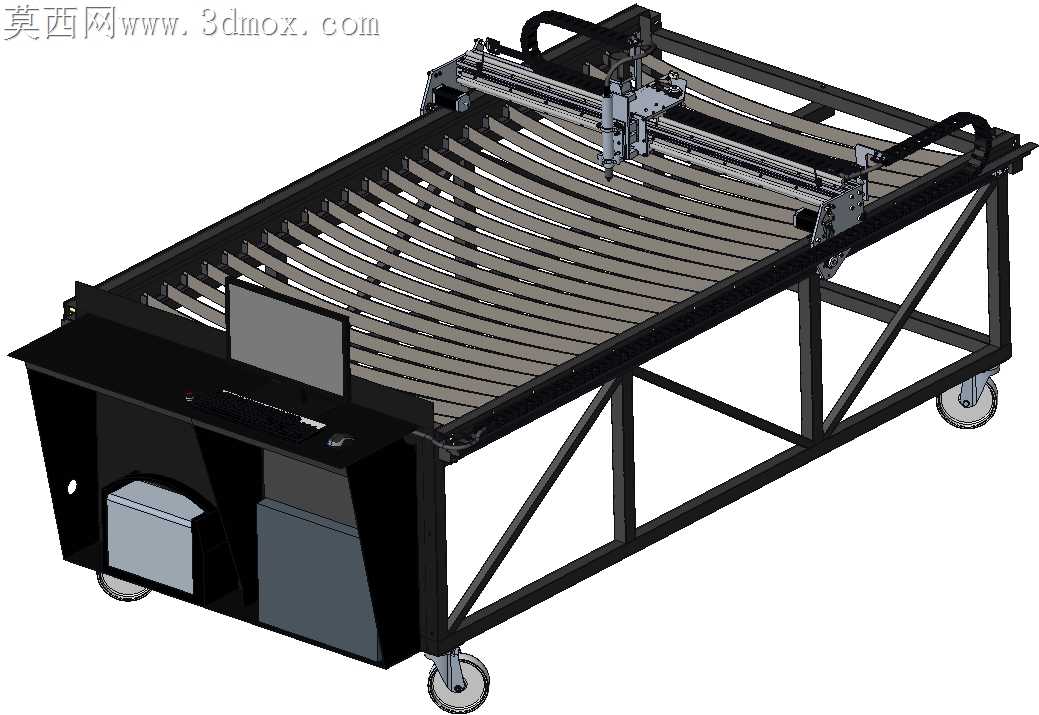

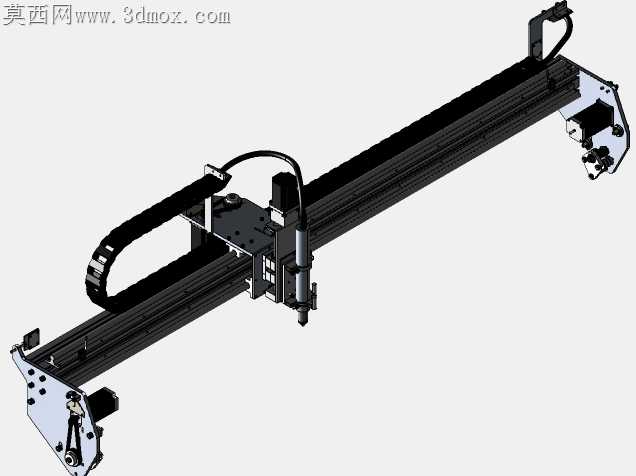

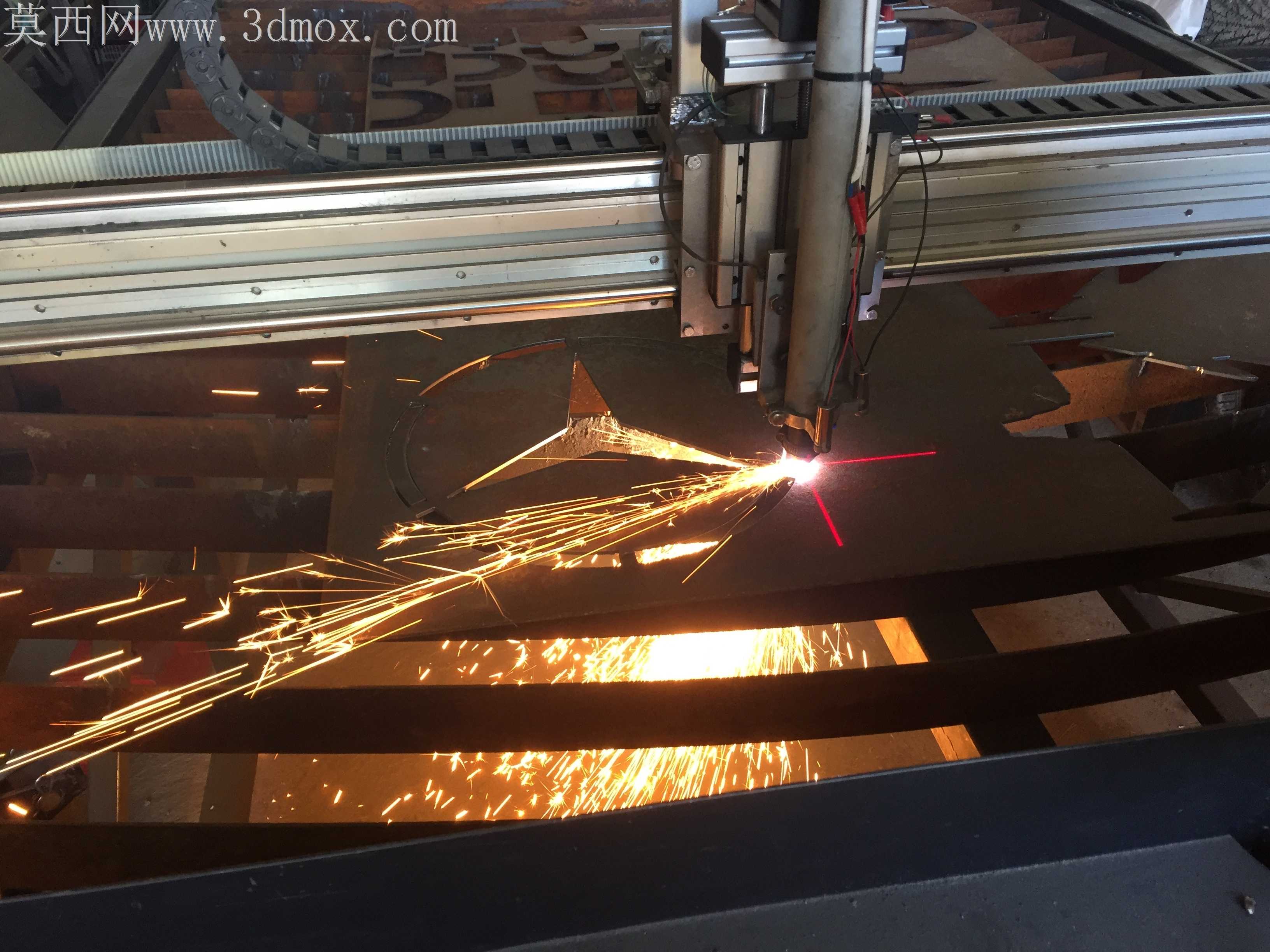

车间里做中厚板等离子下料最头疼的问题，莫过于切割过程中熔渣堆积卡滞料件、龙门运行久了横梁偏斜导致切缝歪扭，还有割炬碰撞板材报废整料的隐患，这套台式数控等离子设备的结构设计，刚好把这些现场踩过的坑都揉进了细节里。栅格状承料台采用弧面排布的条状承料条，不是常见的水平直排栅格，切割时掉落的高温熔渣会顺着弧面滑落到台体下方的集渣槽，不会卡在栅格缝隙里顶起待切板材，避免板材翘边碰坏割嘴，也减少了每班清理栅格卡渣的工作量，承料条采用可快拆的分段式设计，哪一段被熔渣烧蚀严重，直接抽换单根条料就行，不用整台更换承料台面，大幅降低后期维护成本。龙门行走机构的导轨直接嵌装在台架两侧的加厚方管梁上，梁体内部加焊了斜向三角加强筋，就算长期放置10mm以上的厚钢板，台架边缘也不会出现下挠变形，导轨安装面的平面度公差能长期保持在0.1mm/m以内，不会因为机架变形导致龙门行走卡顿、切缝出现锯齿边。割炬安装座带浮动防撞结构，碰到翘曲的板材时会自动触发停机信号，不会硬顶撞歪割炬夹持件，也能避免割嘴碰碎报废。前端集成的操控柜体把显示屏、键盘托、电气控制箱都整合在台架端部，不用额外单独放置操作柜，节省车间占地，柜体下方预留了等离子电源、气路接头的安装位，所有走线都藏在方管架的内腔里，不会露在外面被切割飞溅的熔渣烫坏线缆外皮。底部的脚轮带锁紧结构，需要调整设备位置时不用吊装，松开锁紧就能推移，到位后锁死脚轮就能固定，适配小批量加工车间灵活调整工位的需求。台架侧方的斜撑布局特意避开了下方集渣槽的抽拉路径，清理积渣时不用弯腰探到架体内部，直接从侧面抽出集渣斗就能倒掉熔渣，日常维护的操作空间留得很充裕。龙门横梁采用轻量化的铝型材搭配钢板加强的结构，既保证横梁的刚性不会在高速移动时出现震颤，又能降低移动负载，让伺服电机的运行更平顺，切小圆、切窄缝的时候不会因为横梁抖振出现边缘缺口。
