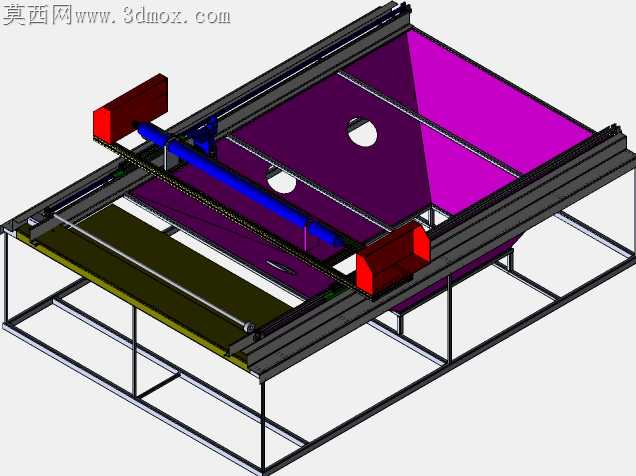

180瓦数控激光加工设备结构设计

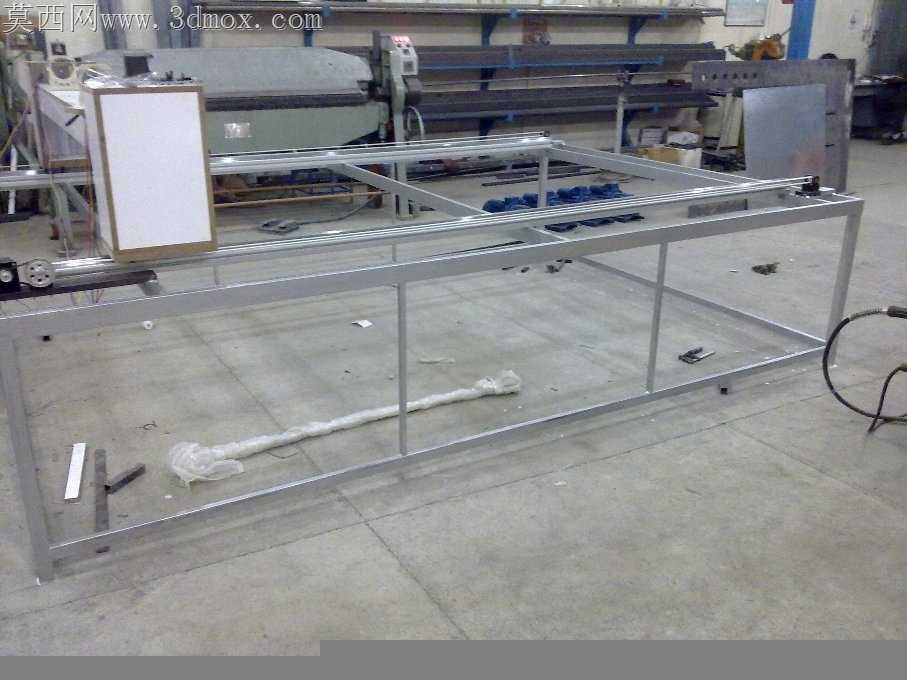

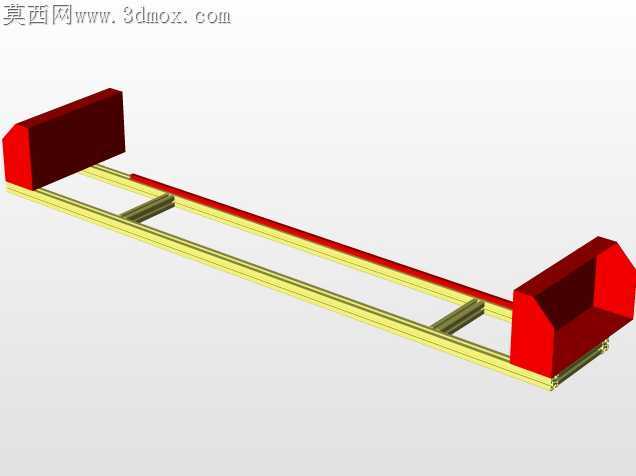

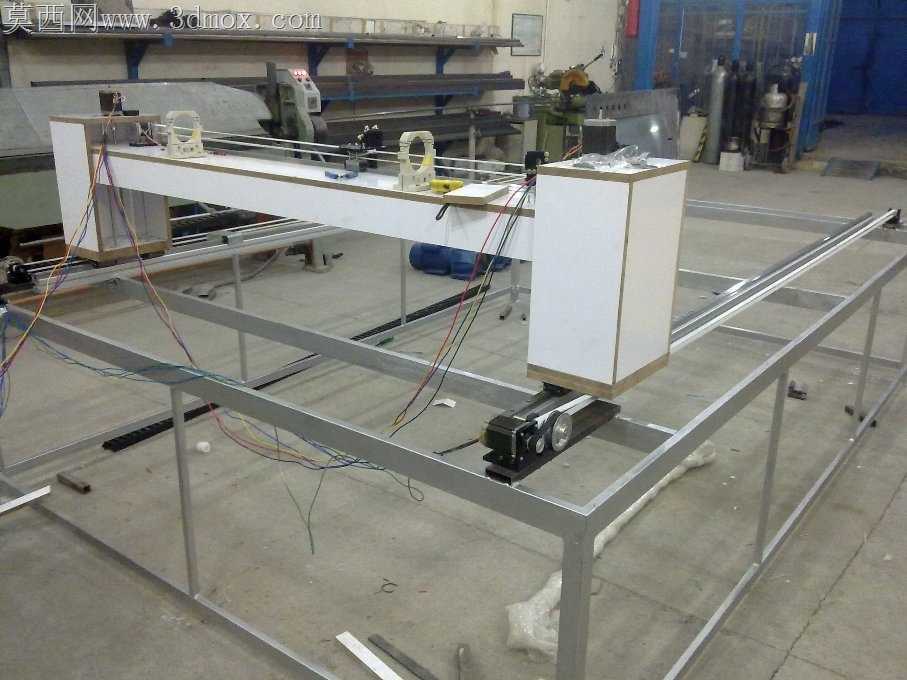

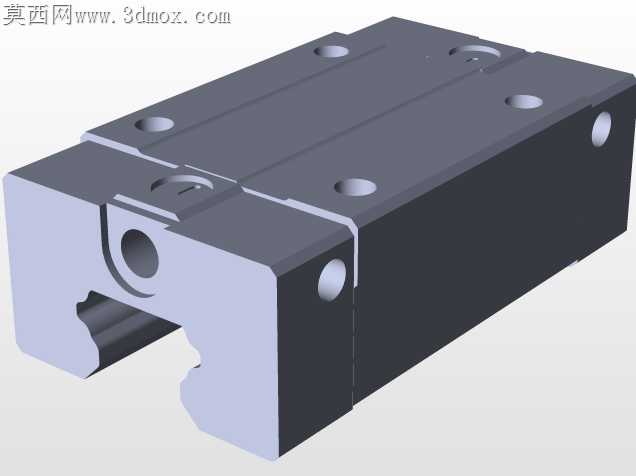

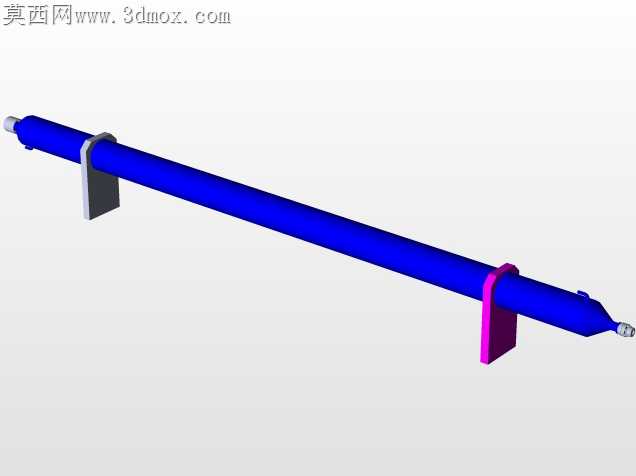

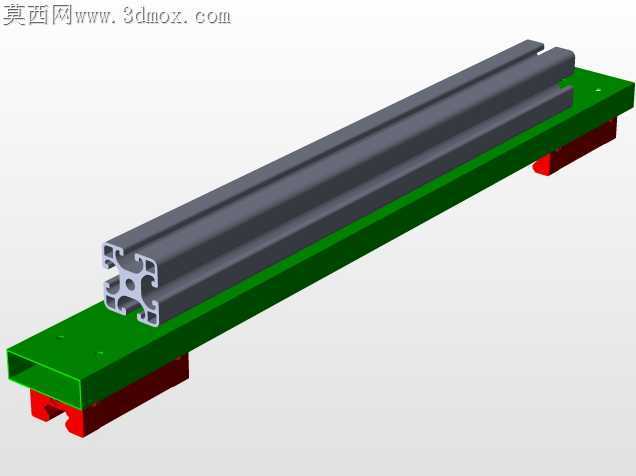

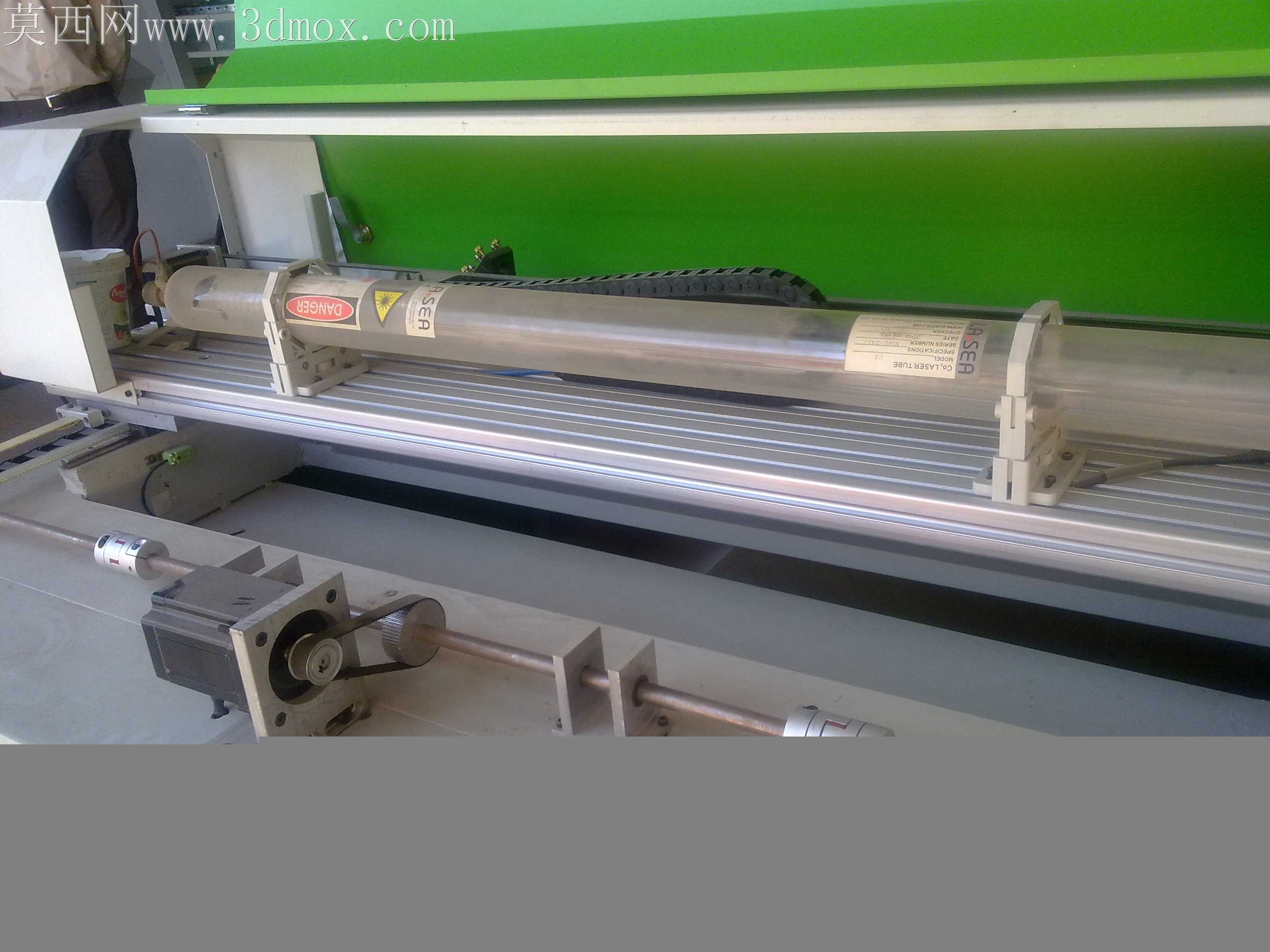

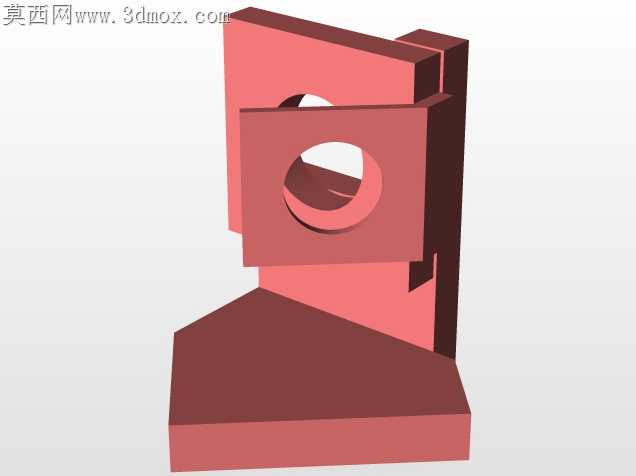

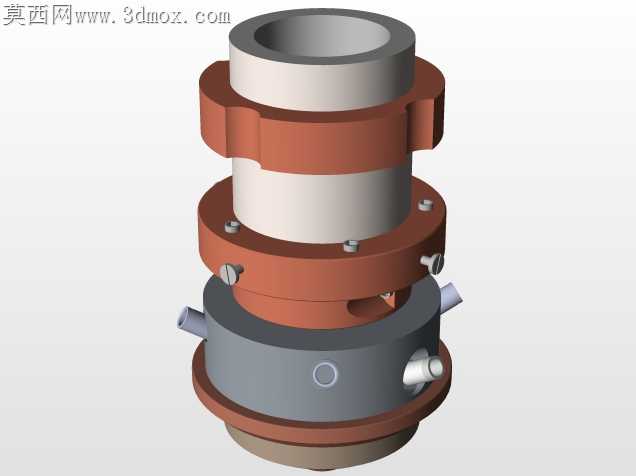

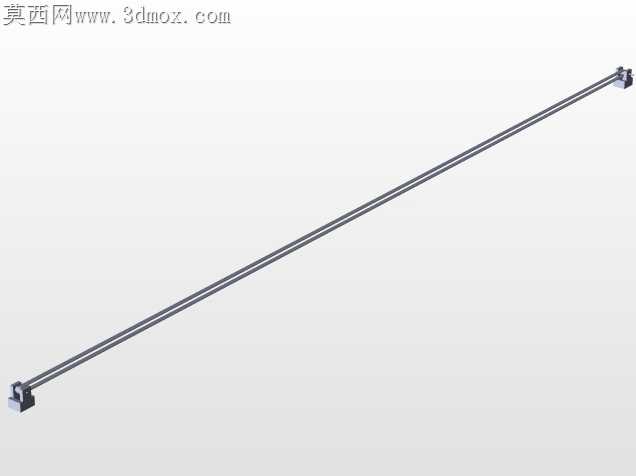

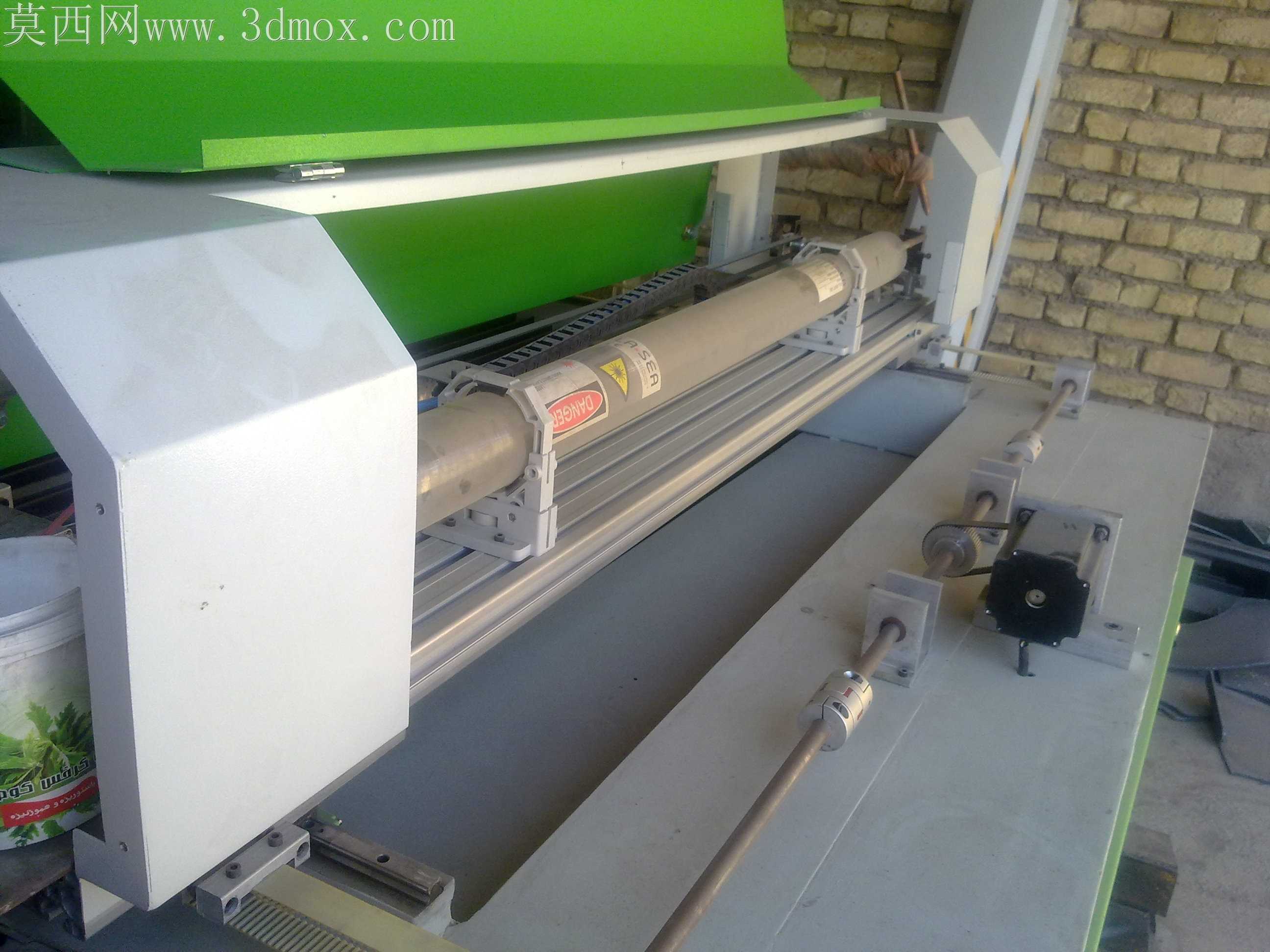

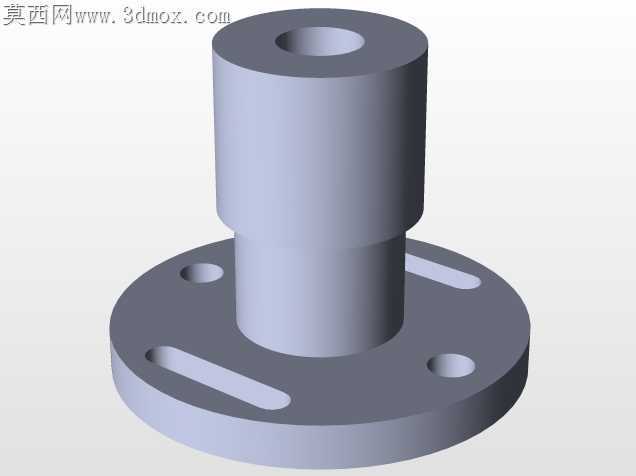

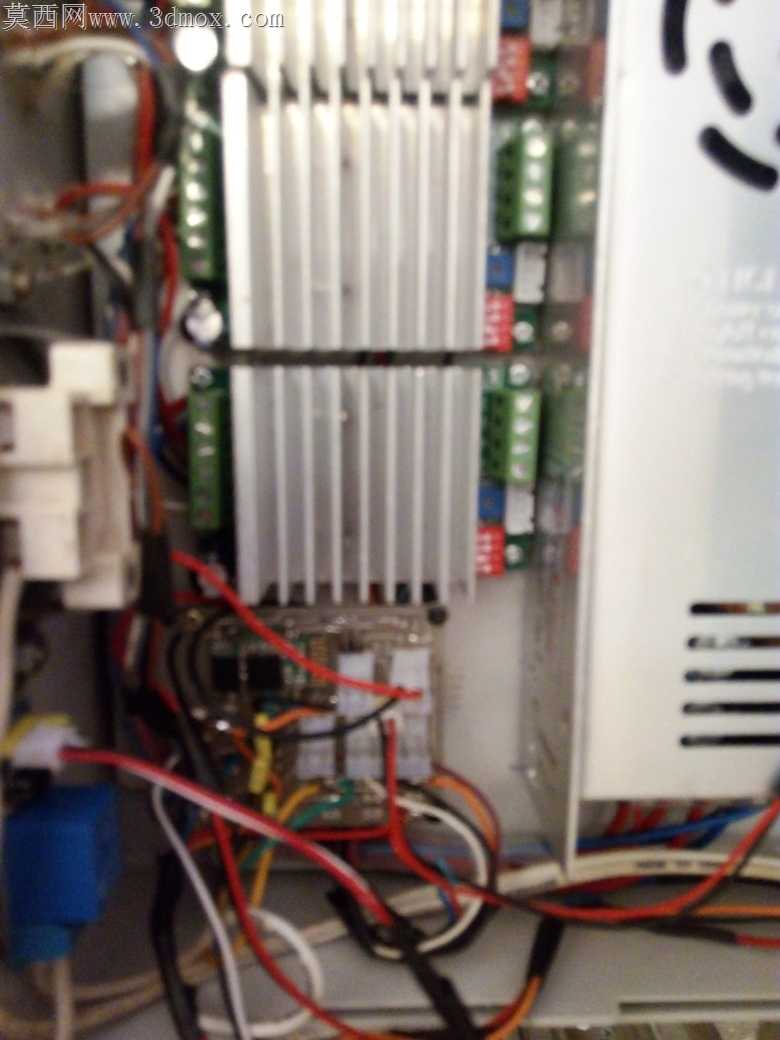

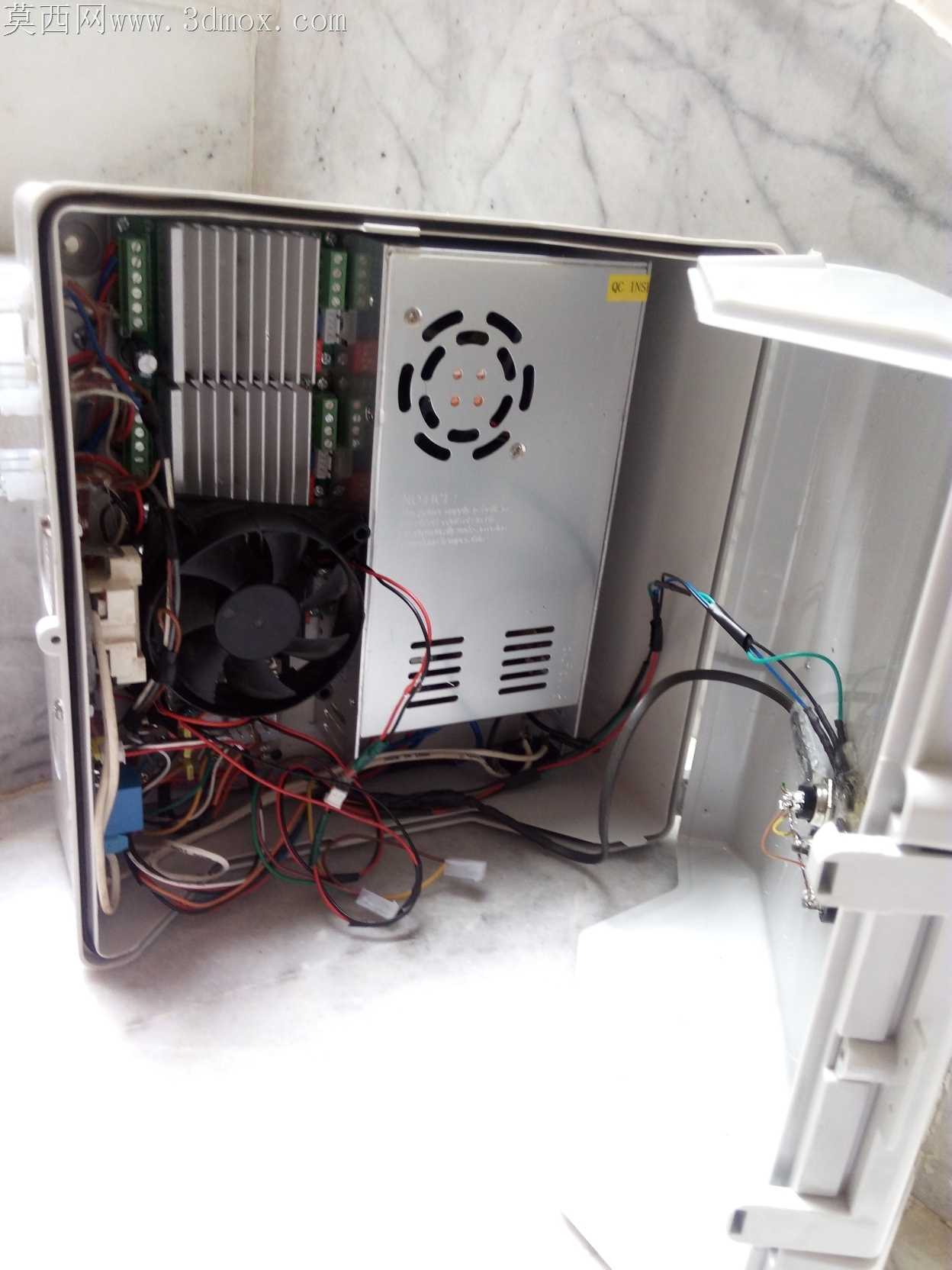

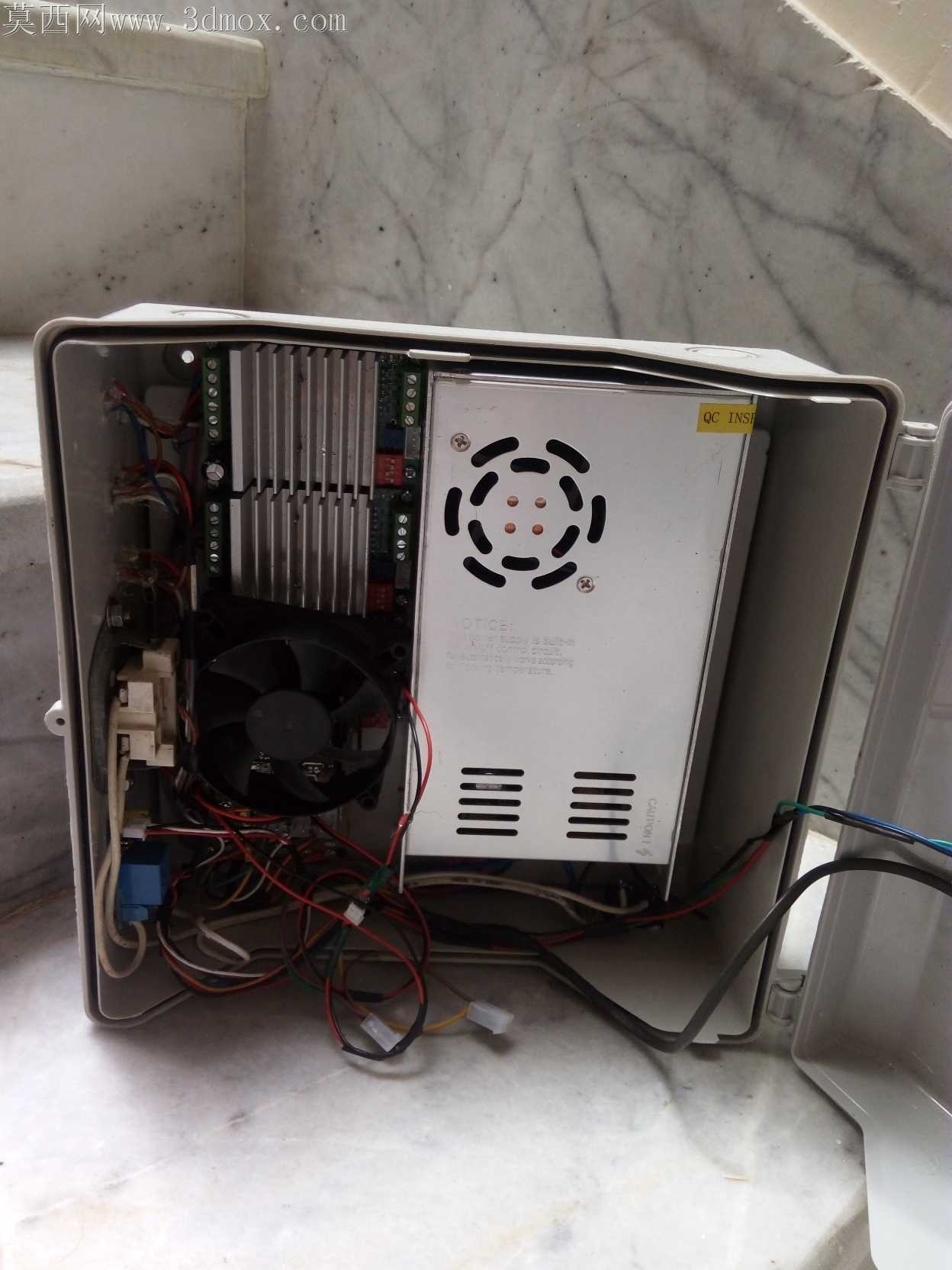

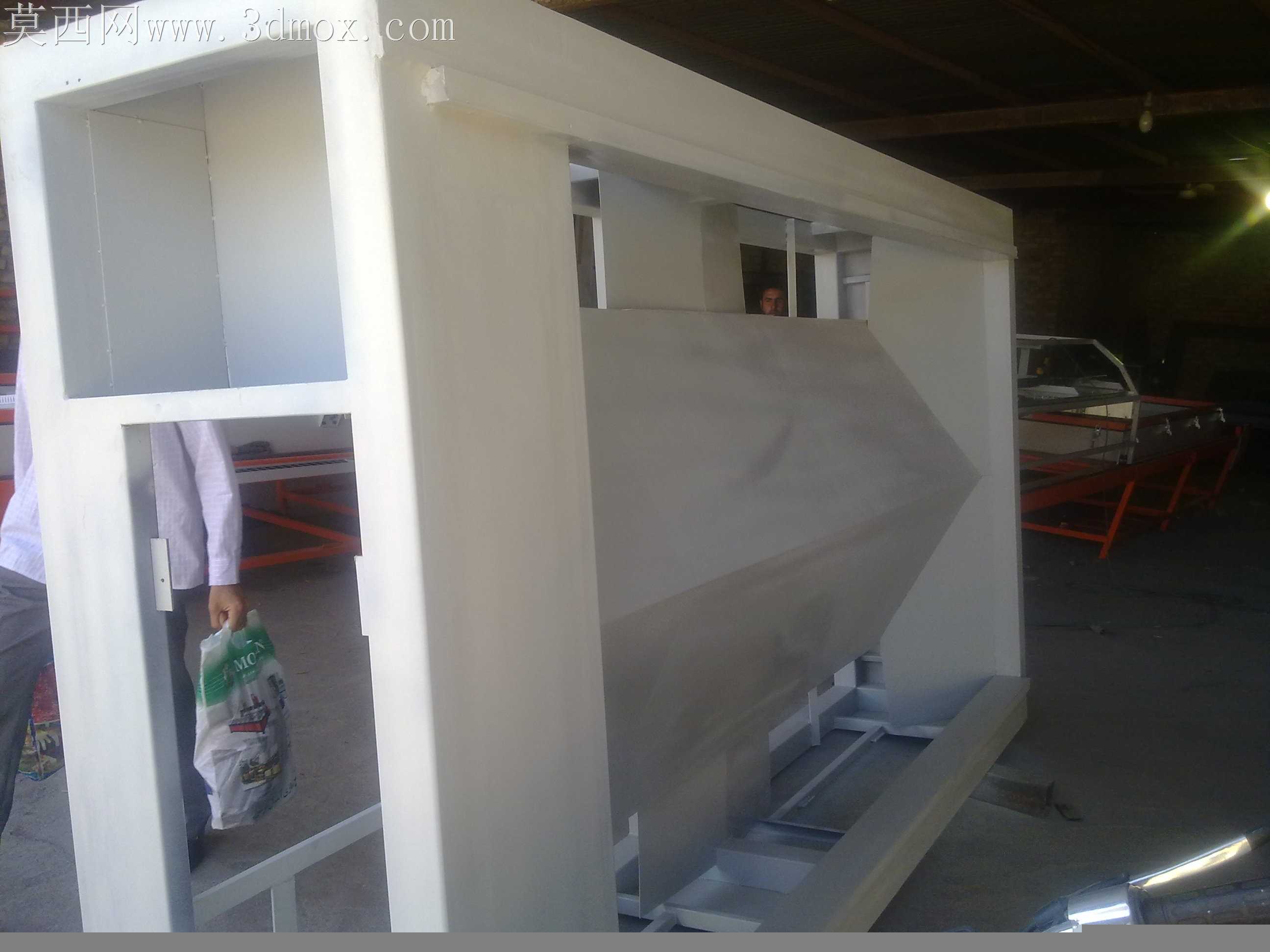

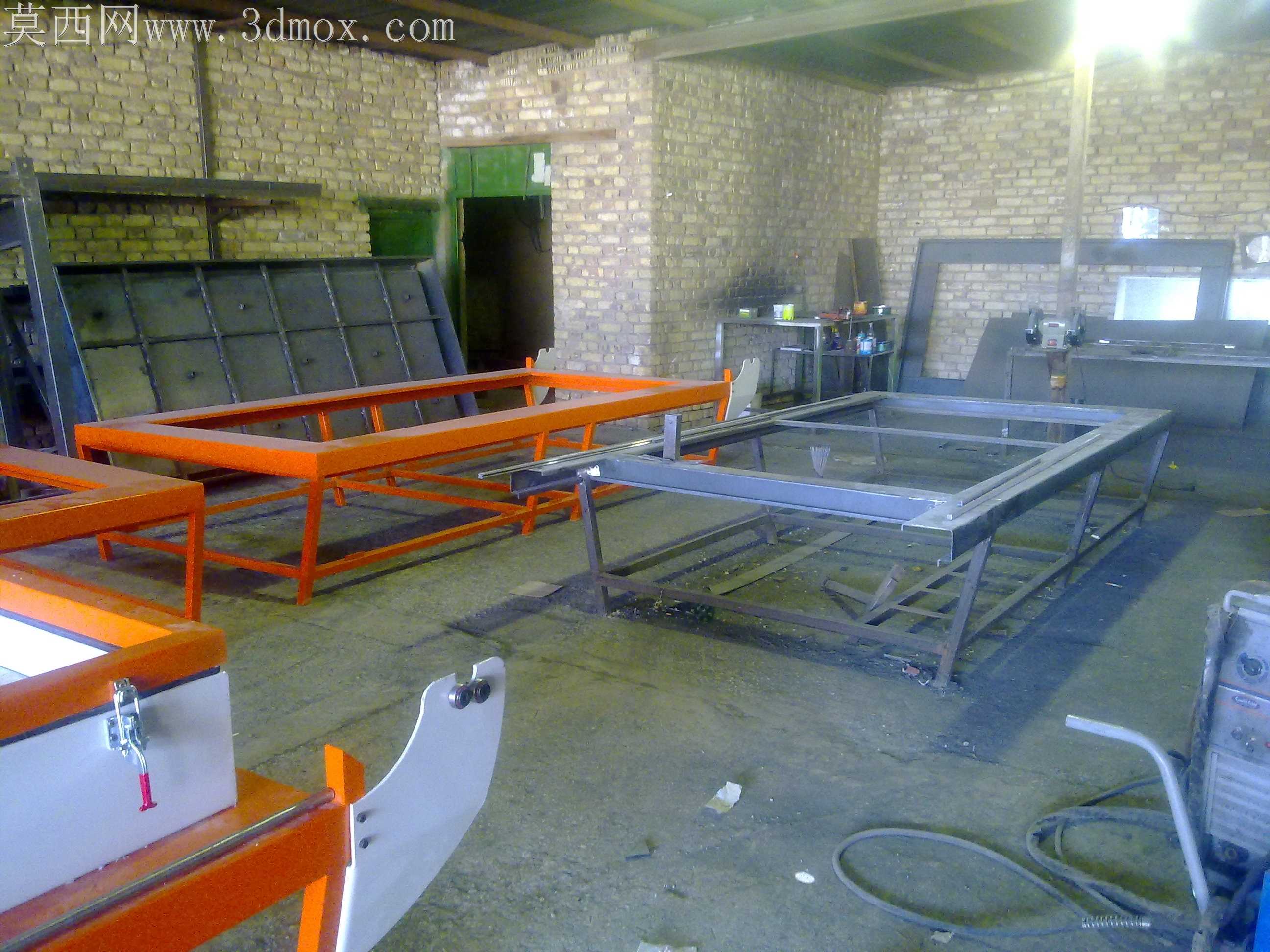

车间里中小功率激光设备常出现光路偏移、传动卡滞的问题，根源多在装配阶段的公差匹配没做细，这套180瓦数控激光设备的结构设计，全程围绕装配逻辑做细节打磨。激光管的支撑座没有采用常见的一体式刚性固定结构，而是做了带微调腰型孔的分体式压块，压块内侧贴附3mm厚的丁腈橡胶垫，既避免金属硬接触磕伤陶瓷管体，也能给热胀冷缩留出微量形变余量，安装时不用反复修磨支座平面，拧紧紧固件的过程中就能通过腰型孔微调激光管的同轴度，让光路出光中心和反射镜座的基准孔偏差控制在0.1mm以内，比传统刚性支座的装配效率提升近四成。横向传动的直线导轨安装基面，没有直接焊接在方管机架上，而是额外加了一块磨销处理的45号钢安装垫板，垫板和机架之间预留了0.05mm的调整间隙，配打定位销孔的时候可以通过塞尺微调垫板平面度，避免机架焊接应力释放导致导轨变形，运行时滑块不会出现卡顿、异响的问题，长期高速往复运动的精度保持性也更好。反射镜架的调节旋钮做了细牙螺纹设计，螺距0.5mm，转动一圈的调节量刚好对应光路1mm的偏移量，现场调试的时候不用靠经验反复试错，新手也能快速把光路校准到位，镜架的压盖做了快拆结构，更换镜片的时候不用整体拆卸镜架，松开侧边的手拧螺丝就能掀开压盖，镜片更换时间能缩短一半以上。设备的侧边走线槽没有贴附在机架内侧，而是留出了20mm的散热间隙，激光管工作时产生的热量不会直接烘烤线缆外皮，避免线缆长期高温老化出现短路隐患，线槽的转角处都做了圆弧过渡处理，穿线的时候不会刮破线缆屏蔽层，拖链的弯曲半径选了线缆直径的15倍，传动过程中线缆不会出现过度弯折，信号传输的稳定性更有保障。进料端的压料辊做了弹簧自适应结构，不同厚度的板材进料时，压辊能自动调整压紧力，不会出现薄板压皱、厚板打滑的问题，压辊表面包了一层聚氨酯胶层，和板材接触时不会划伤工件表面，加工亚克力、薄木板这类易刮伤的材料时，成品表面质量更稳定。
