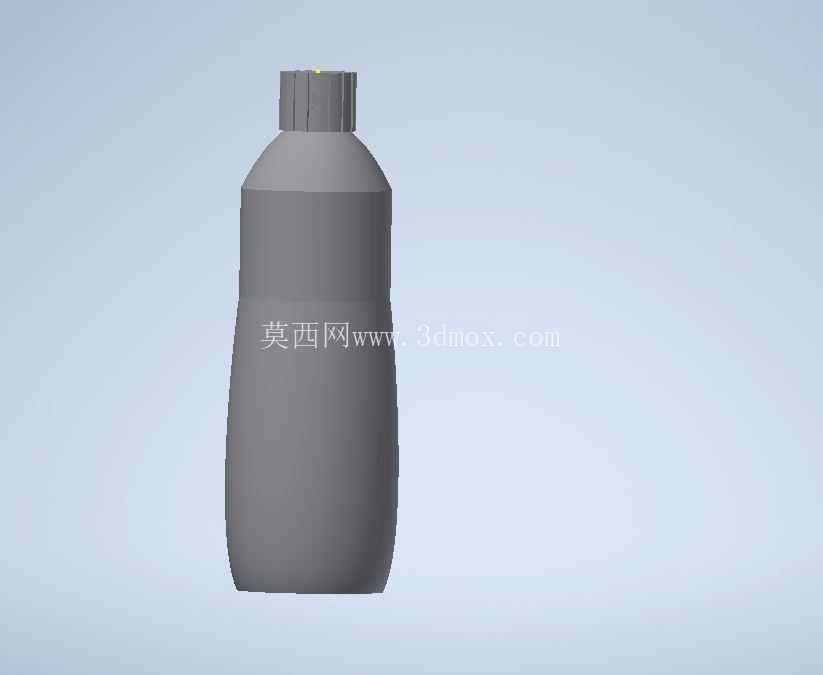

带螺纹密封盖的便携塑料包装瓶三维结构

日常接触的日化类液体包装瓶，看似结构简单，实则在曲面过渡、壁厚控制、密封配合上有不少需要反复校核的细节，这类瓶型的三维建模过程，也能反向锻炼结构工程师对薄壁件、曲面连续、装配公差的把控能力。从实际应用场景来看，这类收腰型瓶身主要适配日化清洁类液体、车用养护类液体的分装与存储，瓶身中部的收腰设计并非单纯为了外观造型，更多是考虑手持握持时的贴合度，当瓶内盛装液体总重量在500g-1000g区间时，收腰位置的曲率刚好贴合成年人手掌虎口与四指的握持弧度，能减少长时间持握时的滑脱概率，这一点在车用养护用品的使用场景中尤为重要——维修作业时操作人员手上往往沾有油污，瓶身的曲面贴合度直接影响倾倒液体时的操控稳定性。

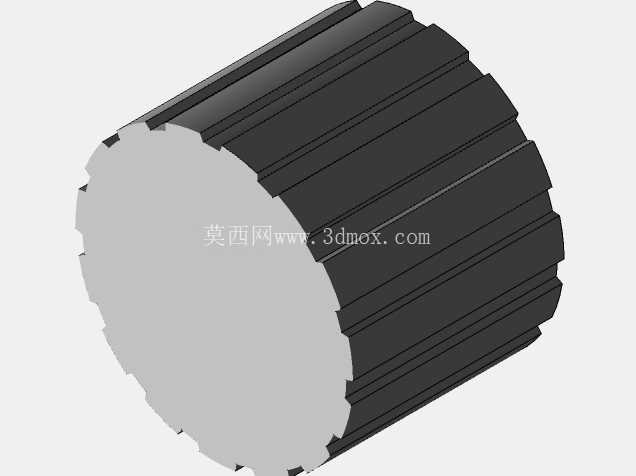

从功能特性来看，这款瓶型的密封结构采用了瓶盖内螺纹与瓶口外螺纹的旋合配合，建模时需要重点控制螺纹的牙型公差，普通民用包装瓶的螺纹不需要精密机械螺纹的过高公差，但要兼顾旋合的顺畅度与密封可靠性，螺纹牙距通常设置为3-4mm，牙高控制在0.8-1.2mm，既可以保证瓶盖徒手旋拧时的手感，也能在瓶盖内置密封垫片的配合下，实现瓶内液体的防漏密封，即使瓶身倒置或者受到轻度挤压，也不会出现液体渗漏的情况。瓶身的壁厚设计采用了渐变式壁厚控制，瓶口位置因为要加工螺纹、承受旋拧时的径向力，壁厚设置为2.5-3mm，向瓶身中部过渡时逐步减薄至1.2-1.5mm，瓶底位置因为要承受直立放置时的整瓶重量冲击，壁厚又回升至2mm左右，这种渐变壁厚的设计既可以控制塑料原料的用量，降低单件生产成本，也能保证瓶身各个位置的结构强度，避免灌装、运输、使用过程中出现瓶身变形、开裂的问题。

设计思路上，这款瓶型的曲面构建优先采用了放样与曲面填充结合的方式，先绘制瓶口、瓶肩、收腰位、瓶底四个关键位置的截面轮廓，通过引导线控制各个截面之间的曲面过渡曲率，保证瓶身外表面的G2连续，避免出现曲面棱线或者凹陷，一方面是为了外观的流畅度，另一方面也是为了注塑或者吹塑成型时的脱模顺畅——外表面如果存在曲率突变，不仅成型时容易出现应力集中导致的瓶身变形，脱模时也容易刮伤瓶身表面，影响成品外观质量。瓶底位置设计了向内凹陷的环形支撑脚，五个均匀分布的支撑凸点可以让瓶身直立放置时保持稳定，即使放置平面存在轻微的不平整，也能通过支撑点的微小形变保持瓶身直立，不会出现倾倒的情况，同时内凹的瓶底结构也可以增强瓶底的结构刚度，避免瓶内灌装液体后，瓶底受内压向外鼓出导致放置不稳。

从安装边界与尺寸适配来看，这类瓶型的整体高度通常控制在180-220mm，瓶身最大直径设置为70-80mm，收腰位置的直径比最大直径小15-20mm，瓶口的外径统一设置为28mm标准口径，这个口径尺寸是民用液体包装的通用口径，可以适配市面上绝大多数的同款规格密封瓶盖、导流尖嘴盖等配件，不需要单独开模制作瓶盖，能够大幅降低配套配件的采购成本。瓶身的整体尺寸也适配常规的仓储货架层间距、物流运输纸箱的内部尺寸，单瓶的占位空间经过优化后，标准600*400mm的物流周转箱单层可以放置24瓶，堆叠三层也不会出现挤压变形的情况，能够充分利用仓储与运输的空间，降低物流环节的单位成本。建模过程中还需要重点考虑吹塑成型的工艺特性，瓶身所有的外表面转角都设置了R2以上的圆角，避免出现尖角位置导致的吹塑壁厚不均，瓶肩位置的过渡圆角设置为R15-R20，既可以保证瓶肩位置的成型壁厚，也能在倾倒液体时让瓶内液体顺着瓶肩曲面顺畅流出，不会出现液体沿瓶身外壁流淌的情况。
