仿真白鸽造型固体制品注塑模具组件

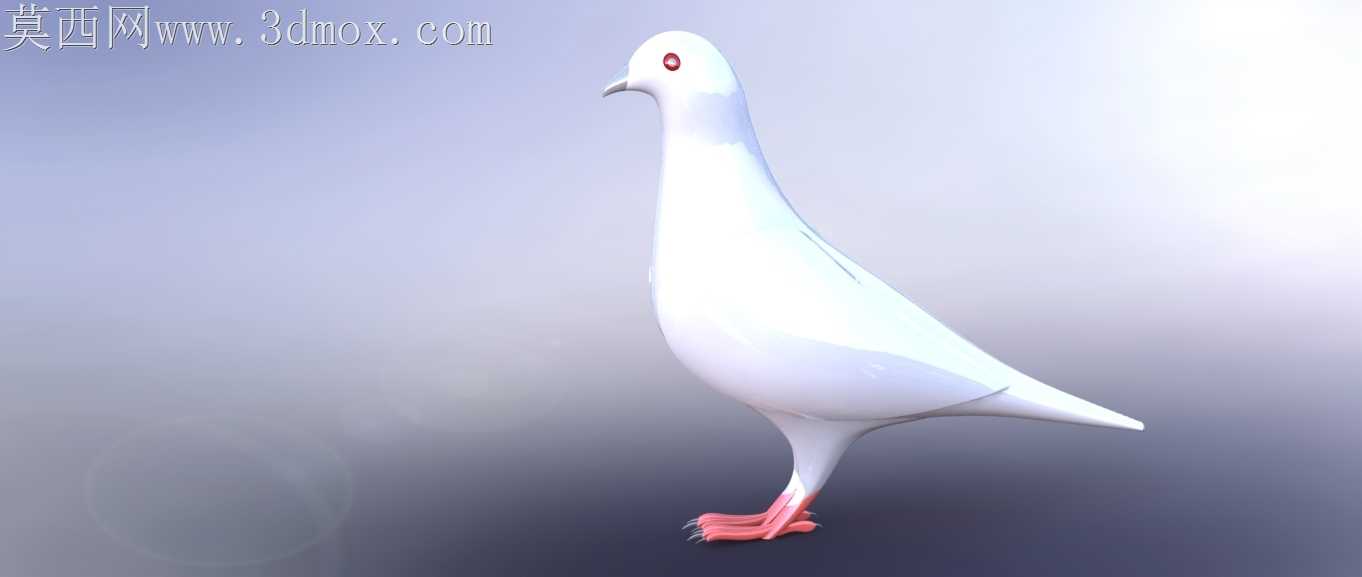

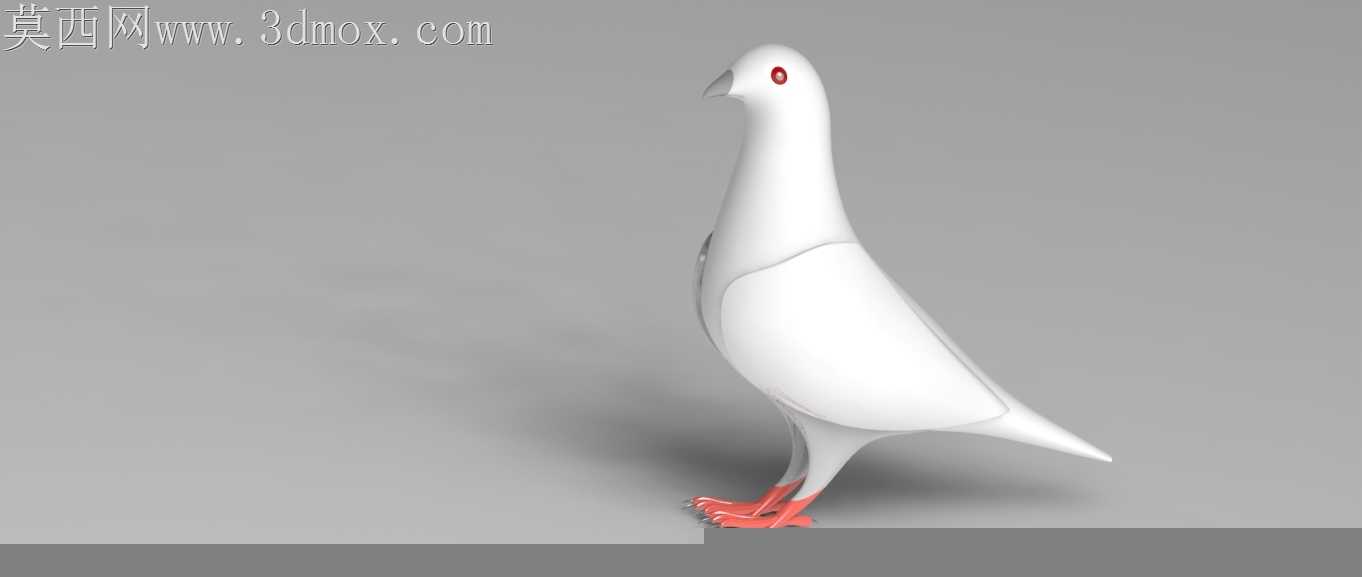

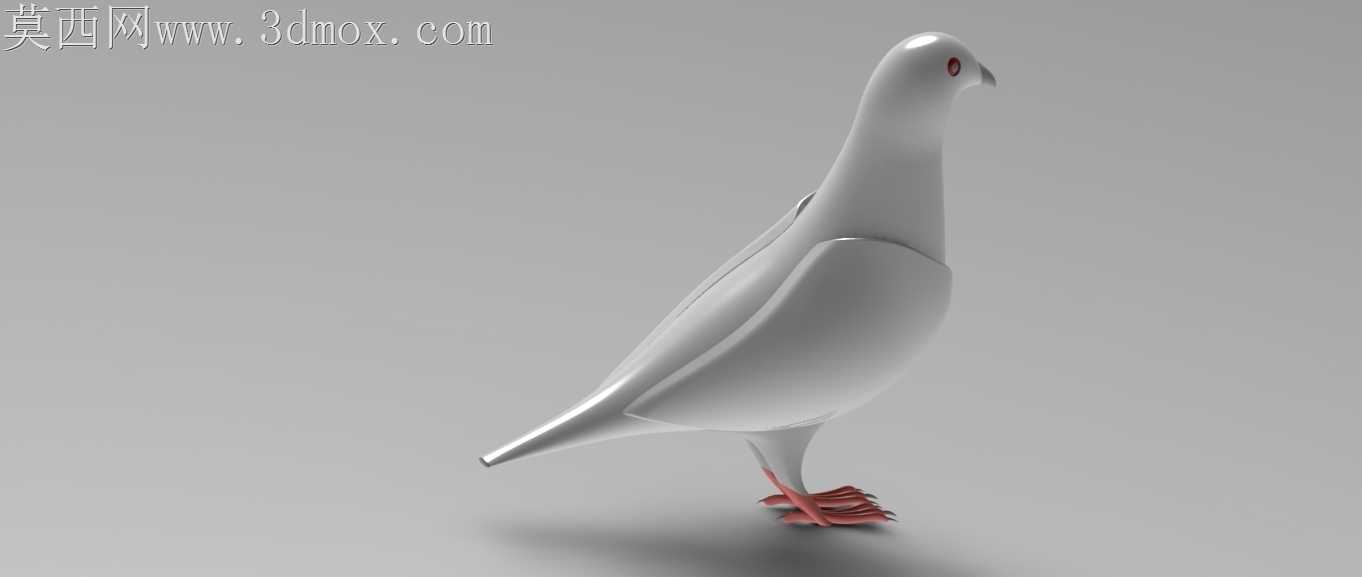

仿生造型固体制品的注塑成型，最容易在曲面衔接处出现熔接痕、缩痕，尤其是禽类造型的羽毛过渡、肢体衔接位置，常规分模方式很容易让飞边出现在外观可见区域，后期打磨不仅费工，还会破坏曲面的流畅弧度。这套鸟鸽造型的模具组件，在分模线的走向上做了针对性调整，把主分模线藏在羽翼下沿与腹部的转折暗面里，哪怕合模存在微小错位，产生的飞边也不会落在正视可见的光滑曲面上，后续修边的工作量能压缩六成以上。鸽身的大曲面没有做生硬的平面拆分，顺着羽毛自然生长的弧度做了渐变曲率过渡，注塑时熔体在型腔内的流动阻力更均匀，不会在鸽胸这类厚壁位置出现局部缩凹，也不会在尾羽的薄壁处出现填充不足的缺料问题。脚爪部分的红色区域没有做二次注塑的复杂结构，而是在模具上预留了嵌件定位槽，成型时直接把预制成型的红色脚爪嵌件固定在型腔内，和主体白色材质一次注塑融合，既避免了二次装配的松动隐患，也省掉了多色注塑的高成本设备要求。鸽眼的红色细节同样采用嵌件定位结构，微小的圆形嵌件在模具内做了锥面定位，合模时不会被熔体冲偏位置，成型后眼部的位置精度能控制在0.1毫米以内，不会出现歪眼、偏位的外观瑕疵。模具的排气槽顺着熔体流动的末端开设，在尾羽尖端、喙部这些容易困气的位置，排气槽深度控制在0.02毫米，既能顺畅排出型腔内的空气避免烧焦、缺料，又不会让熔体溢出产生飞边。冷却水道的排布顺着鸽身曲面的走向做了等距偏移，距离型腔壁的距离始终保持在15毫米左右，冷却时整个制品的降温速率均匀，不会因为局部冷却过快产生内应力，导致制品脱模后出现翘曲变形，尤其是尾羽这类细长结构，均匀冷却能保证成型后平直度符合设计要求。顶针的位置全部选在脚爪底面、羽翼内侧这些非外观面，顶出时的受力点均匀分布，不会在光滑的白色外表面留下顶针痕迹，省掉了后续打磨顶印的工序。这套模具做出来的白鸽制品，曲面顺滑无接痕，细节还原度高，既可以做工艺装饰摆件的生产模具，也能作为注塑模具分模设计的实训案例，把仿生造型的分模技巧、嵌件定位、排气冷却的工程取舍都融入到具体结构里，没有多余的花哨设计，每一处结构调整都是针对仿生注塑件的常见生产痛点做的优化。
