LED高速胶带机模架结构设计方案

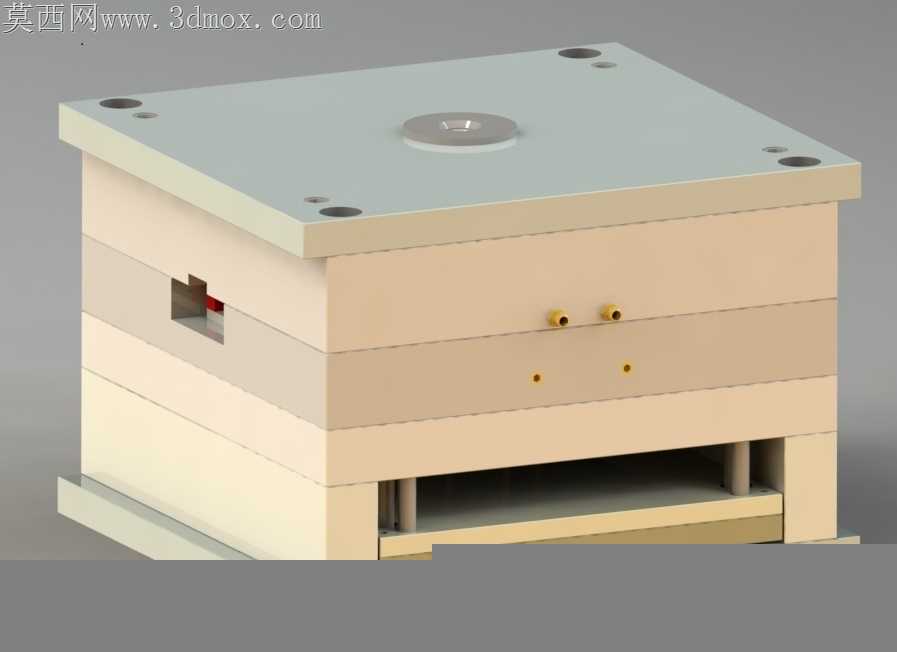

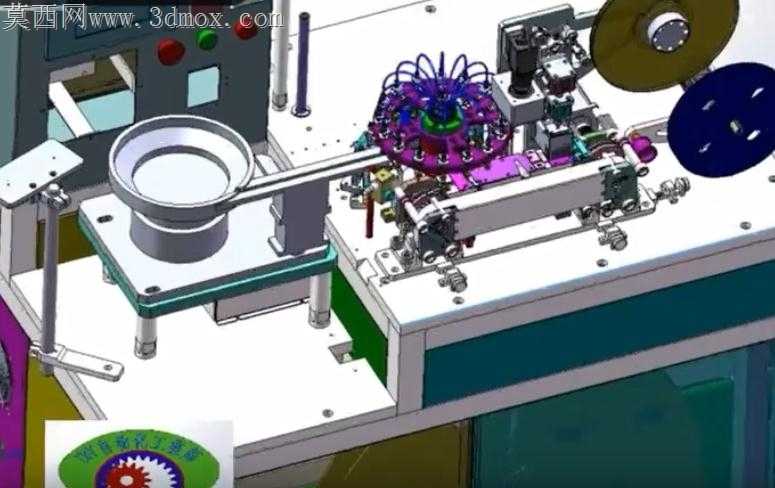

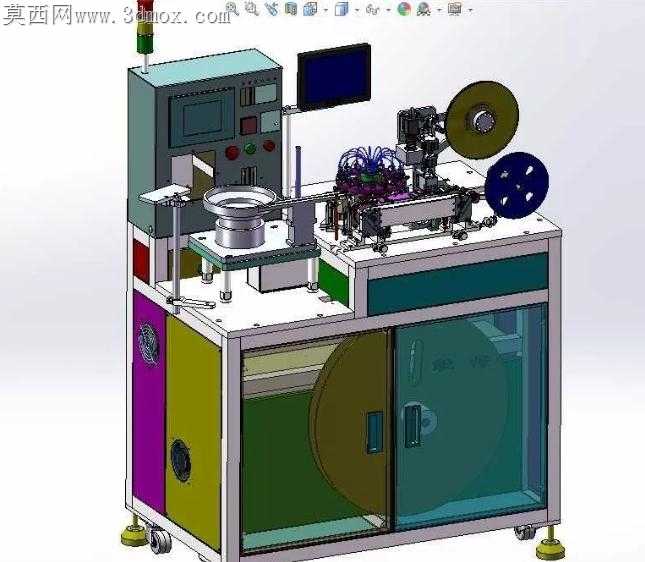

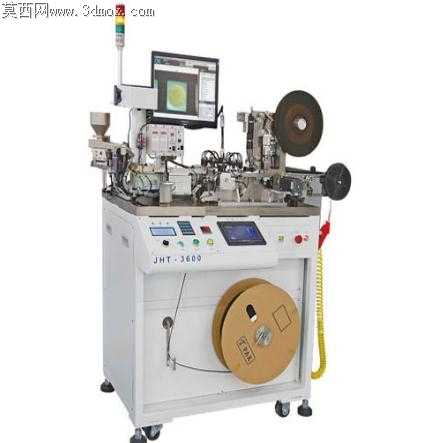

精密注塑生产中，模架合模错位、冷却不均导致的LED胶带基材翘曲、飞边超标，是长期困扰产线良率提升的核心痛点，这套模架结构针对高速连续生产工况做了全链路的加工适配调整。上下模板的定位孔采用同轴度0.01mm的配做工艺，避开传统模架单独加工销孔带来的装配累积误差，四个角的沉头螺栓孔做了0.2mm的倒角避让，避免锁模时螺栓头挤压模板产生微变形，影响分型面的贴合紧密度。侧方的两组水嘴接口采用错位排布，进出水路在模架内部形成环绕式流道，对应胶带成型的薄壁区域做了水路加密，水路距离型腔壁的距离统一控制在12mm，既保证冷却速率均匀，又避免距离过近导致型腔壁受水压产生形变。分型面处的排气槽深度控制在0.015mm，刚好能排出型腔内的裹挟气体，又不会让熔融的胶带基材溢料产生飞边，适配高速注塑时每秒300mm的充模速度，不会因排气不畅导致产品边缘出现焦痕、缺胶。模架中层的承托板做了局部加厚处理，对应型腔进料口的位置增加了支撑柱，避免高速注射时料流冲击导致型腔下沉，长期生产也不会出现模板凹陷导致的产品厚度不均。侧方的抽芯滑块预留了0.03mm的配合间隙，表面做了氮化处理提升耐磨度，连续高速开合模百万次也不会出现滑块卡滞、磨损飞边的问题。底部的脱模空间做了加高设计，适配LED胶带薄片状产品的顶出需求，顶针排布避开产品的功能区域，顶出痕迹不会影响胶带的粘贴平整度。所有模板的边缘都做了R2的圆角处理，避免加工、装配过程中锐角划伤操作人员，也减少应力集中导致的模板开裂风险。模架的叠层公差控制在0.02mm以内，每一层板的平行度都经过磨床精加工，合模后分型面的贴合间隙小于0.008mm，高压注射时不会出现披锋。水嘴接口采用标准细牙螺纹，装配时缠绕生料带即可保证密封，不会出现漏水导致的模温波动，适配12-15度的模温控制要求，让LED胶带成型后冷却收缩率稳定在0.3%以内，尺寸一致性满足高速卷绕的装配要求。
