带滑块挺杆结构的水平注塑成型模具

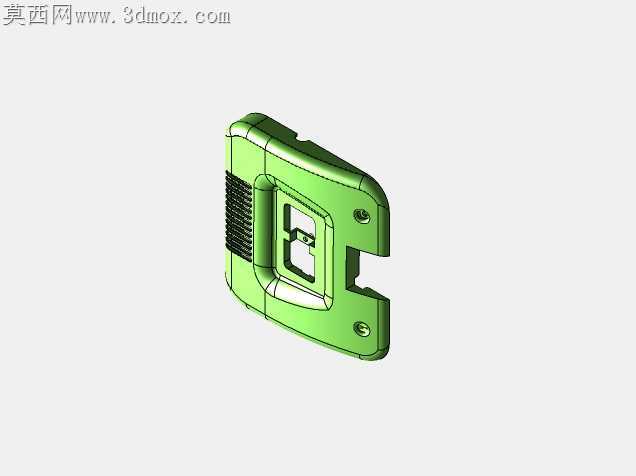

注塑生产中带倒扣结构的塑料件脱模一直是现场加工的高频痛点，硬顶出极易造成塑件表面拉伤、内部应力集中导致后续使用开裂，这套带滑块与挺杆的水平注塑成型结构，正是针对这类倒扣塑件的脱模矛盾做的针对性结构适配。滑块的滑移行程没有做冗余的过量设计，刚好匹配塑件倒扣的脱模距离，既避免了行程过长导致的合模定位偏差累积，也不会因为行程不足造成脱模卡滞，滑块与模框的配合面做了0.02mm的斜度公差带，长期往复滑移不会出现飞边溢料的问题，也不会因为配合过紧出现高温下抱死的故障。挺杆的排布完全贴合塑件内部的加强筋位置，顶出力均匀分散在塑件刚性较强的结构区域，不会在塑件外观面留下顶白、顶凸的瑕疵，挺杆与型芯的配合段做了高精度的研磨处理，间隙控制在0.01mm以内，熔融塑料注入时不会顺着间隙窜料产生飞边，减少后续人工修剪飞边的工序成本。型腔的进料口选在了塑件非外观面的边缘位置，热流道的温度分区做了独立控制，靠近浇口的区域温度略高保证塑料熔体的流动性，远离浇口的区域温度稍低减少塑件冷却收缩的变形量，插入件的定位结构做了防呆设计，合模前放入嵌件时不会出现放反、放偏的问题，合模过程中滑块的锁紧楔块能牢牢顶住滑块背部，承受注塑时的型腔内压，避免滑块受压力后退造成塑件尺寸超差。冷却水路的排布绕开了滑块与挺杆的运动路径，贴近型腔表面的水路间距均匀，保证塑件各区域冷却速率一致，不会出现局部缩痕、翘曲的缺陷，整套结构的拆装维护也做了适配，易磨损的滑块压条、挺杆都设计成快换结构，生产现场出现磨损时不需要整套拆模就能快速更换备件，减少停机等待的时间。
