V型双台面金属支撑咖啡桌结构设计

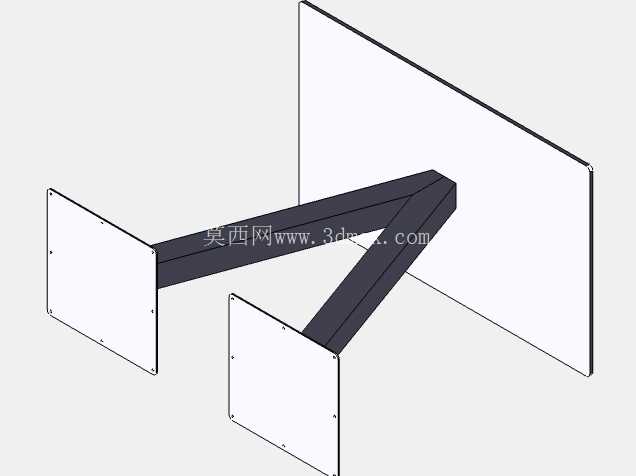

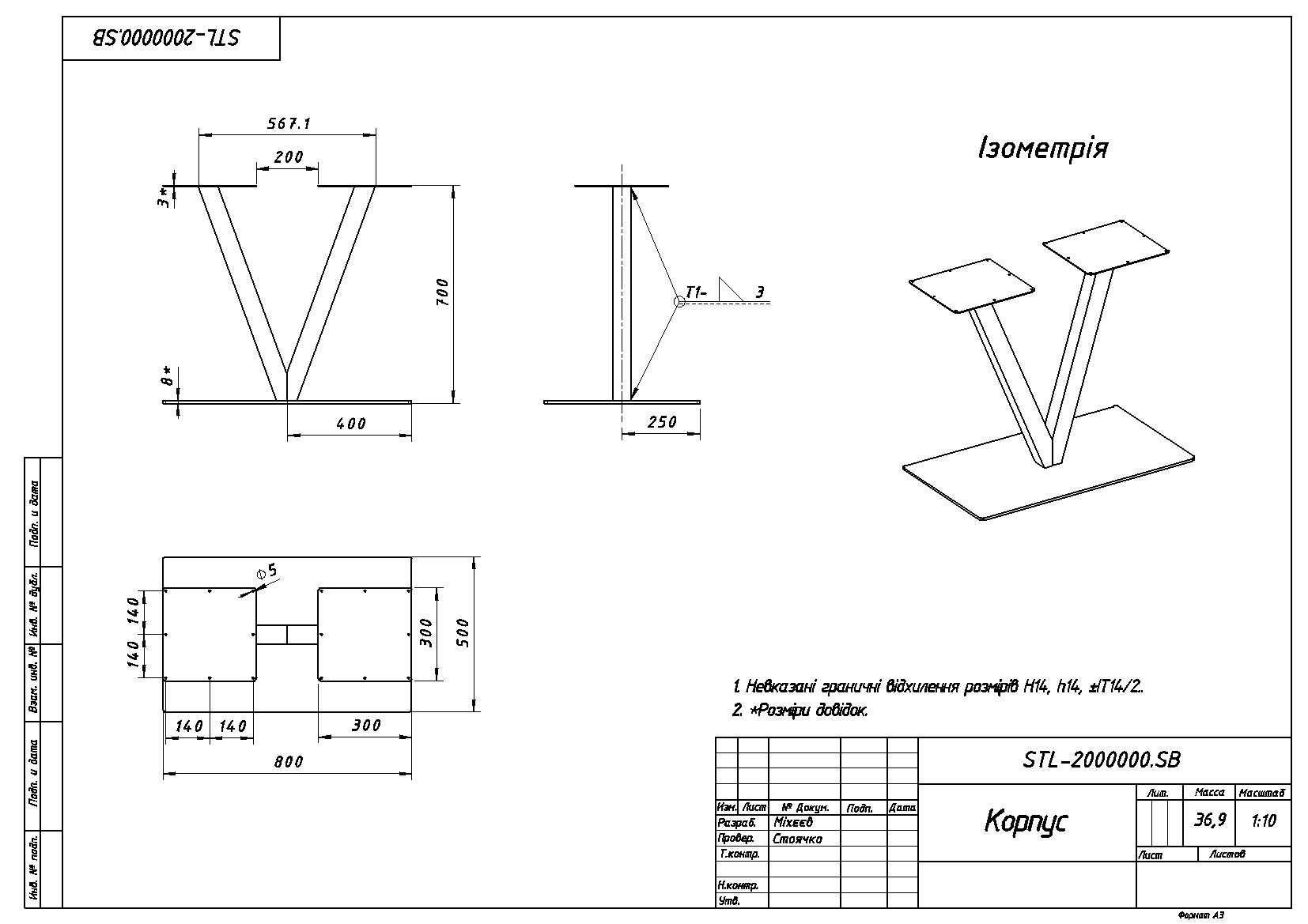

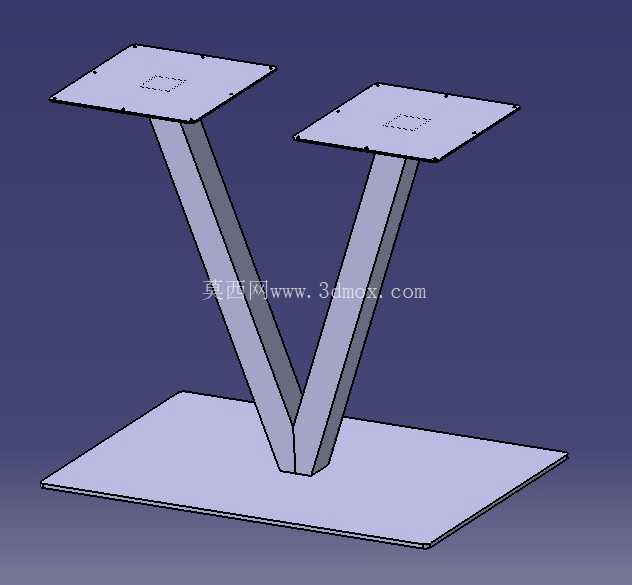

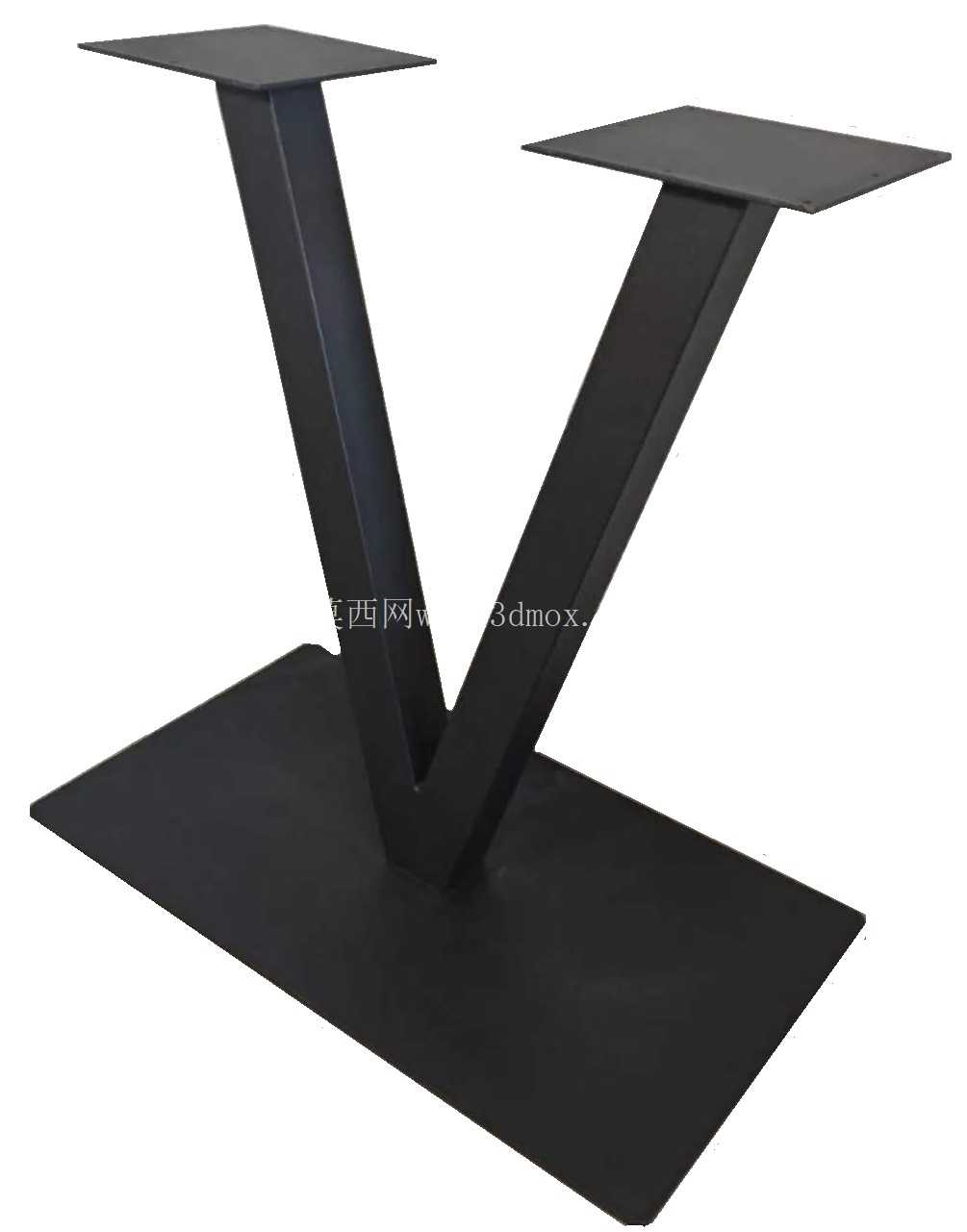

该款桌体结构采用单底座双支撑臂的V型布局设计，核心应用场景覆盖连锁咖啡馆双人对坐餐位、开放式办公区休闲洽谈角、书店阅读区配套桌具、小型展厅休息区配套陈设等场景，区别于常规单台面桌具，可在单套底座占用面积下提供两个独立的台面使用空间，有效压缩地面占用面积，提升狭小公共区域的空间利用率。从结构受力逻辑来看，底部采用整板式矩形底座作为承重基础，底座板材边缘做倒钝处理，避免安装及使用过程中划伤人员，底座与地面的接触边界可根据实际铺装需求选配防滑脚垫或膨胀螺栓固定两种安装方式，适配地砖、木地板、环氧地坪等不同地面铺装条件，安装时需保证底座平面水平度偏差不超过1.5mm/m，避免上部支撑臂受力不均产生侧向扭矩。两个倾斜布置的支撑臂从底座中心位置呈V型向上延伸，支撑臂采用等截面矩形空心型材制作，型材壁厚根据台面额定载荷匹配，单台面额定静载荷不低于50kg，可满足放置咖啡器具、笔记本电脑、书籍、装饰摆件等常规使用需求，支撑臂与底座、支撑臂与上部台面的连接位置均采用焊接加三角加强筋的结构形式，消除连接位置的应力集中问题，避免长期承重后出现焊缝开裂、台面下沉等故障。上部两个台面采用对称式矩形平板结构，台面边缘预留安装孔位，可根据后期装修需求搭配木质、岩板、钢化玻璃等不同材质的饰面面板，孔位位置与支撑臂顶部的安装法兰一一对应，现场装配时无需二次打孔，仅需通过标准紧固件即可完成饰面与金属骨架的连接，降低现场安装的施工难度。设计过程中重点校核了支撑臂的倾斜角度，角度过小会导致两个台面间距不足，影响对坐人员的腿部活动空间，角度过大则会增大整体结构的占地面积，同时提升支撑臂的受力弯矩，最终选定的倾斜角度可保证两个台面边缘的水平间距满足双人对坐时的肘部活动需求，同时底座的占地面积仅比常规单台面方形咖啡桌大12%左右。结构的所有金属构件外露表面均做平整化处理，无突出的焊瘤、毛刺，可根据使用场景的装修风格做喷塑、烤漆、电镀等不同表面处理，适配工业风、简约风、轻奢风等不同的室内装修调性。实际使用过程中，该结构的下部底座可直接放置于地面，无需做嵌入式安装，搬迁移位时仅需整体抬升即可挪动，不会破坏地面铺装结构，适合需要定期调整布局的经营性场所使用。支撑臂的空心型材内部可预留穿线空间，若后期需要在台面位置加装充电插座、照明灯具等配件，可直接将线材从支撑臂内部穿引至底座位置接入地面电源，避免明线外露带来的安全隐患与美观问题。台面的平面度在加工时控制在0.8mm以内，保证放置杯具、平板等物品时不会出现倾斜滑落的问题，台面边角做R5圆角处理，避免人员磕碰受伤。整体结构无复杂的异形构件，所有板材、型材均为常规市售金属材料，加工时仅需通过激光切割、折弯、焊接等常规金属加工工艺即可完成制作，无需开模，适合小批量定制化生产，可根据不同场所的尺寸需求按比例缩放整体结构尺寸，调整支撑臂高度与台面大小，适配不同身高使用人群与不同面积的摆放空间。
