方接圆变径通风管道连接适配器

　　在工业通风除尘、物料气力输送、暖通空调管路布设场景中，经常会遇到方形端口设备与圆形管路对接的工况，这类异径接口的过渡处理直接影响管路密封性、风阻参数与结构稳定性，这款方接圆结构正是为解决这类异径对接需求设计的过渡连接件。从实际工程应用来看，这类构件常被用在风机进出口与方形除尘罩的对接段、方形料仓下口与圆形输送管道的过渡段、建筑通风系统中方管与圆管的转换节点，替代传统现场铆接拼接的非标制作件，能有效减少现场施工的焊接打磨工作量，保证过渡段的流线型结构降低风阻。

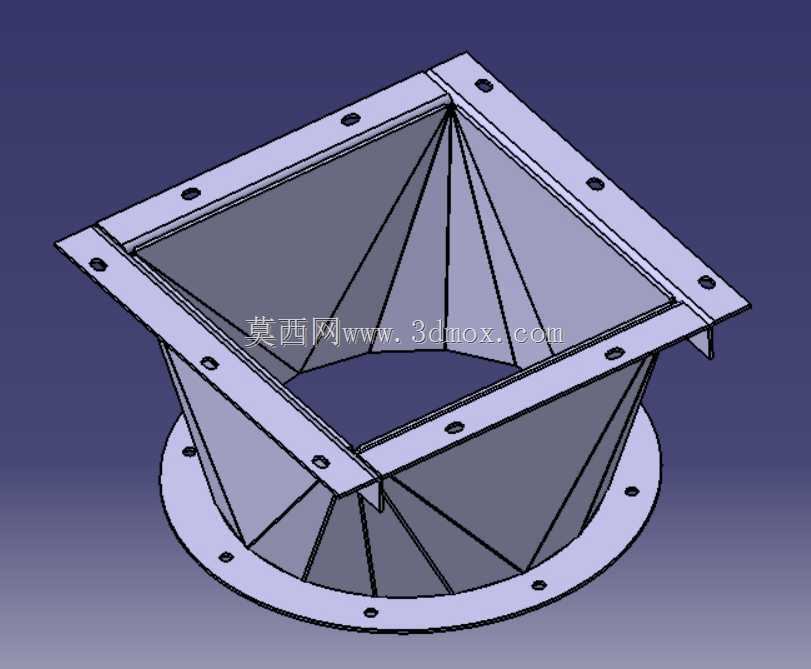

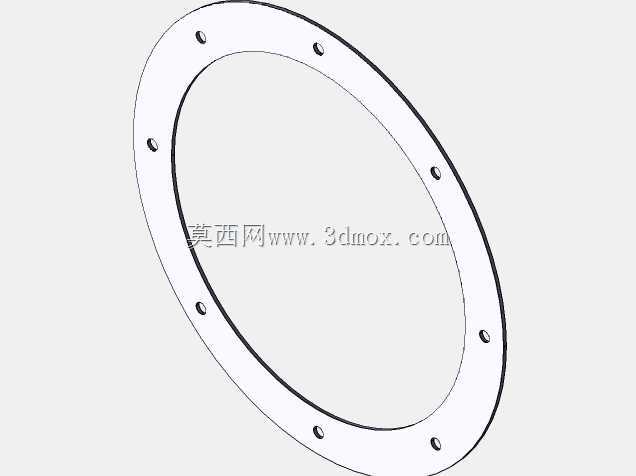

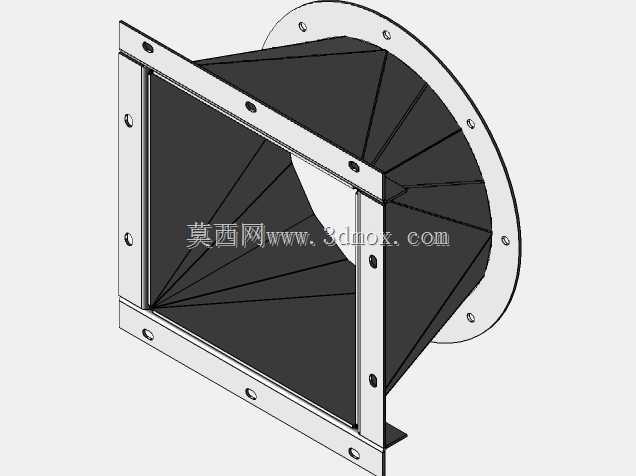

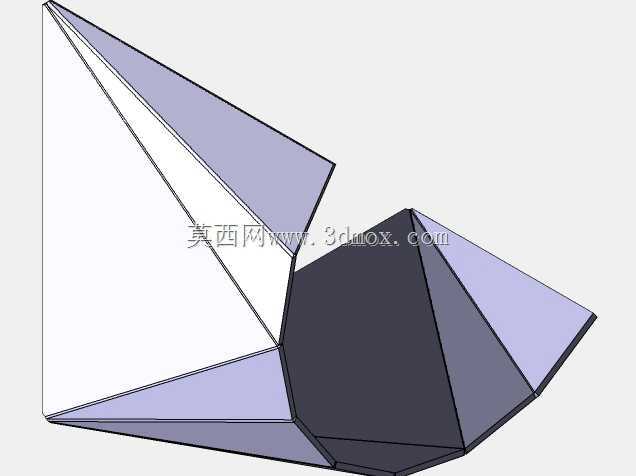

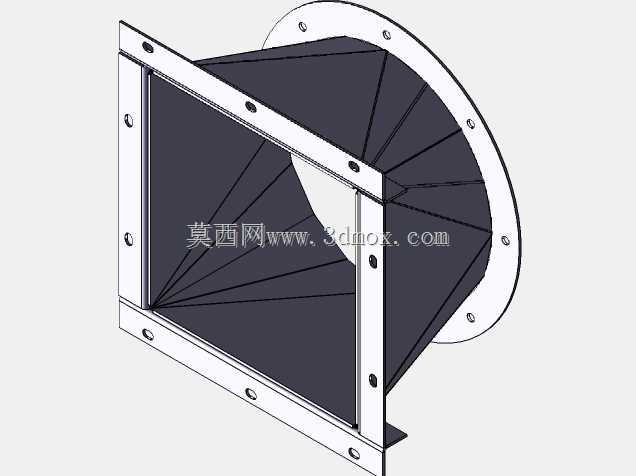

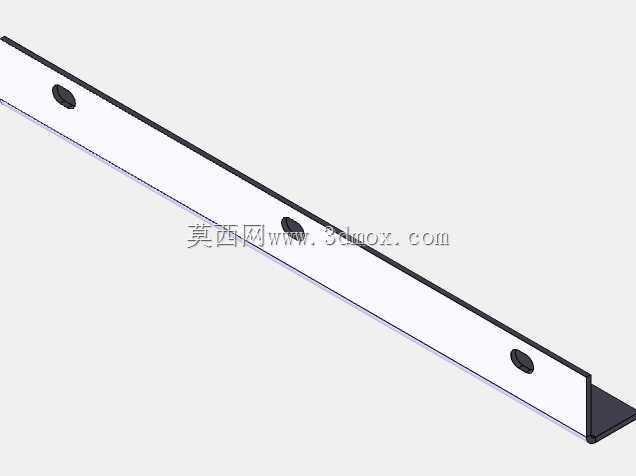

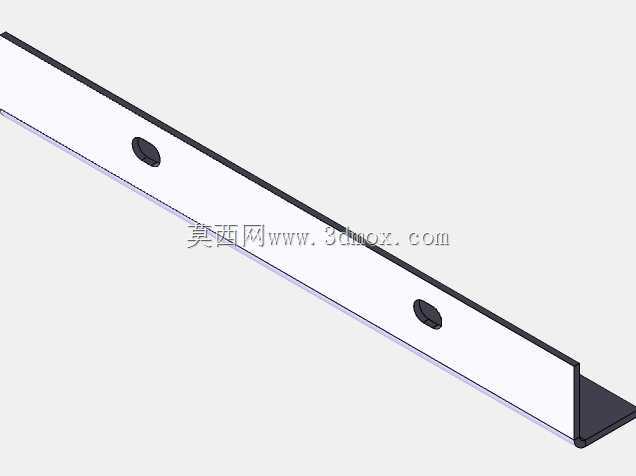

　　结构设计上，上端采用方形法兰边结构，法兰周圈均匀布置螺栓安装孔，孔位间距匹配常规方形通风设备的接口安装尺寸，法兰边预留足够的压紧宽度，保证密封垫片安装后有充足的压缩量，避免对接处出现漏风、漏料问题。下端采用圆形法兰结构，法兰盘上的安装孔沿圆周等距分布，适配常规圆形风管、圆形管道的法兰安装标准，圆形法兰的内径与对接圆管的外径尺寸匹配，保证对接后内壁平滑过渡，减少介质流经时的紊流产生。中间过渡段采用多面折弯拼接的棱锥过渡结构，相比纯曲面旋压的天圆地方结构，这种折面结构的板材下料更简单，折弯成型精度更容易控制，拼接焊接时的变形量更小，整体结构刚性更强，不需要额外增加加强筋就能承受常规管路系统的负压或正压载荷，在输送含尘气流、颗粒物料时，折面结构也不容易出现物料积留挂壁的问题。

　　安装边界方面，上端方形法兰的边长尺寸适配常规工业方形通风口的通用规格，法兰边的螺栓孔中心距严格遵循对应通径的安装标准，现场安装时不需要额外扩孔或重新打孔，下端圆形法兰的通径覆盖常用的圆形风管规格，法兰厚度满足常规螺栓紧固时的强度要求，不会因为螺栓压紧力过大出现法兰变形。过渡段的高度设计兼顾了流道平滑性与安装空间限制，高度过低会导致过渡段折角过大，介质流经时局部阻力陡增，高度过高则会占用过多管路安装空间，这款结构的过渡段高度经过流道阻力优化，在保证流道逐步平滑变径的同时，尽可能压缩轴向安装尺寸，适配安装空间局促的管路布设场景。

　　从实际使用的性能表现来看，这种折板式方接圆适配器相比现场手工敲制的过渡件，内壁的平整度更高，对接后的同轴度、平行度公差控制更精准，运行过程中不会因为气流扰动产生结构共振，配套密封垫片安装后，整体漏风率远低于现场制作的非标接头，在除尘系统中使用时，能有效控制管道负压损耗，降低风机的运行能耗；在物料输送系统中使用时，平滑的过渡流道能减少物料对管壁的冲刷磨损，延长过渡件的使用寿命。结构选材上可适配不同工况需求，普通通风场景可采用普通碳素钢板制作，腐蚀工况可选用不锈钢板材加工，整体结构没有复杂的曲面加工工序，普通钣金下料、折弯、焊接设备即可完成生产，制造成本低，互换性强，能替代大量现场非标制作的过渡构件，提升管路系统的安装效率与运行稳定性。
