铝型材框架FDM熔融沉积3D打印机结构设计

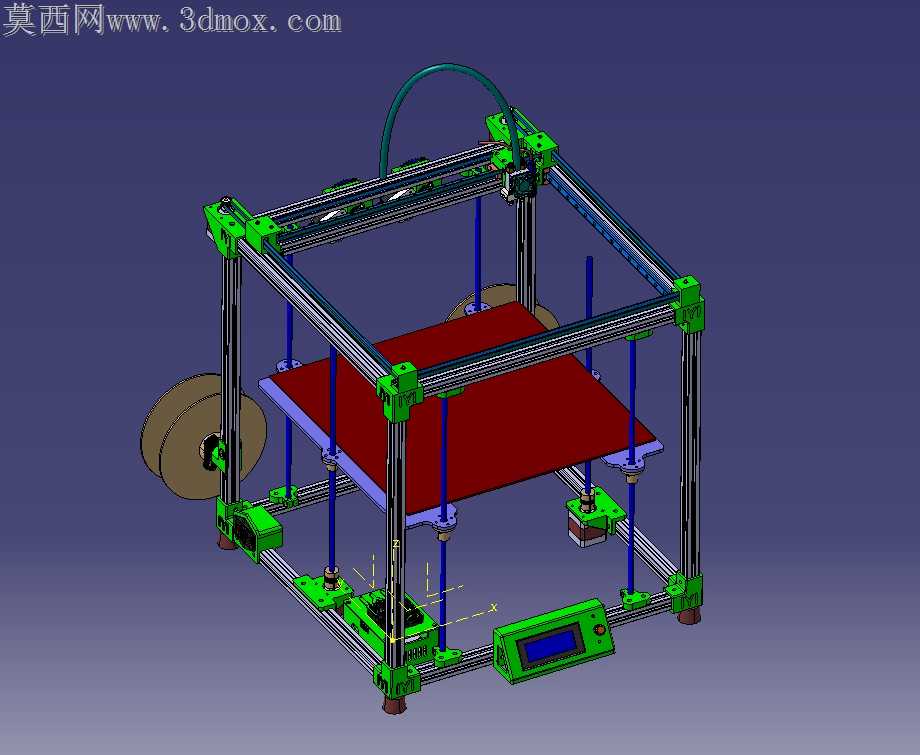

桌面级FDM设备长期存在框架共振导致打印层纹偏移的通病，这套铝型材搭建的机型在装配逻辑上做了针对性的公差适配调整。角部连接的绿色塑料件没有采用常见的全包角设计，而是预留了0.2mm的型材嵌入间隙，既抵消铝型材切割时的端面垂直度误差，又能让螺丝锁紧时连接件产生微变形抱紧型材，避免长期运动震动后框架出现松旷。Z轴的三根光杆没有直接锁死在底部型材上，下端的固定座预留了1mm的轴向浮动量，装配时可以先锁紧上端固定座，再调整下端座的位置保证光杆垂直度，不用反复拆装修配就能把Z轴运动的卡顿概率降到最低。红色加热床的安装板和底部传动件之间垫了四个硅胶调平柱，没有用刚性螺丝硬连接，调平时旋钮转动的阻力更均匀，不会因为床板受热膨胀顶弯传动丝杆。侧面挂装的耗材架没有固定在框架竖梁上，而是单独延伸出一段短型材做支撑，耗材卷转动时的偏心震动不会直接传到X轴的挤出端，避免打印薄壁件时出现周期性的振纹。X轴的拖链走线路径特意避开了热床的最高升温区域，线缆外层的绝缘皮不会长期受高温烘烤老化，拖链弯曲半径留到了线缆直径的8倍，反复往复运动也不会出现线芯折断的问题。前端的显示屏控制盒做了下沉式安装，操作时手腕不会碰到X轴的运动部件，接口位置朝向前方，插卡接线不用探到设备侧面。挤出头的安装座预留了通用的E3D喷头适配孔位，后期更换不同口径的喷头不用重新加工连接座，风扇的安装角度对准喷头的冷却风道，没有多余的挡风结构，PLA耗材打印时的冷却效率足够支撑悬空桥接结构。底部的脚轮座做了加高处理，设备放在不平整的桌面上时，不用垫纸片就能通过脚轮的调节螺母调平框架，不会因为框架扭曲导致运动轴卡滞。所有走线的过孔都做了圆角处理，装配时不会刮破线缆外皮，线束长度预留了15%的冗余，运动到极限位置时不会扯到接线端子。
