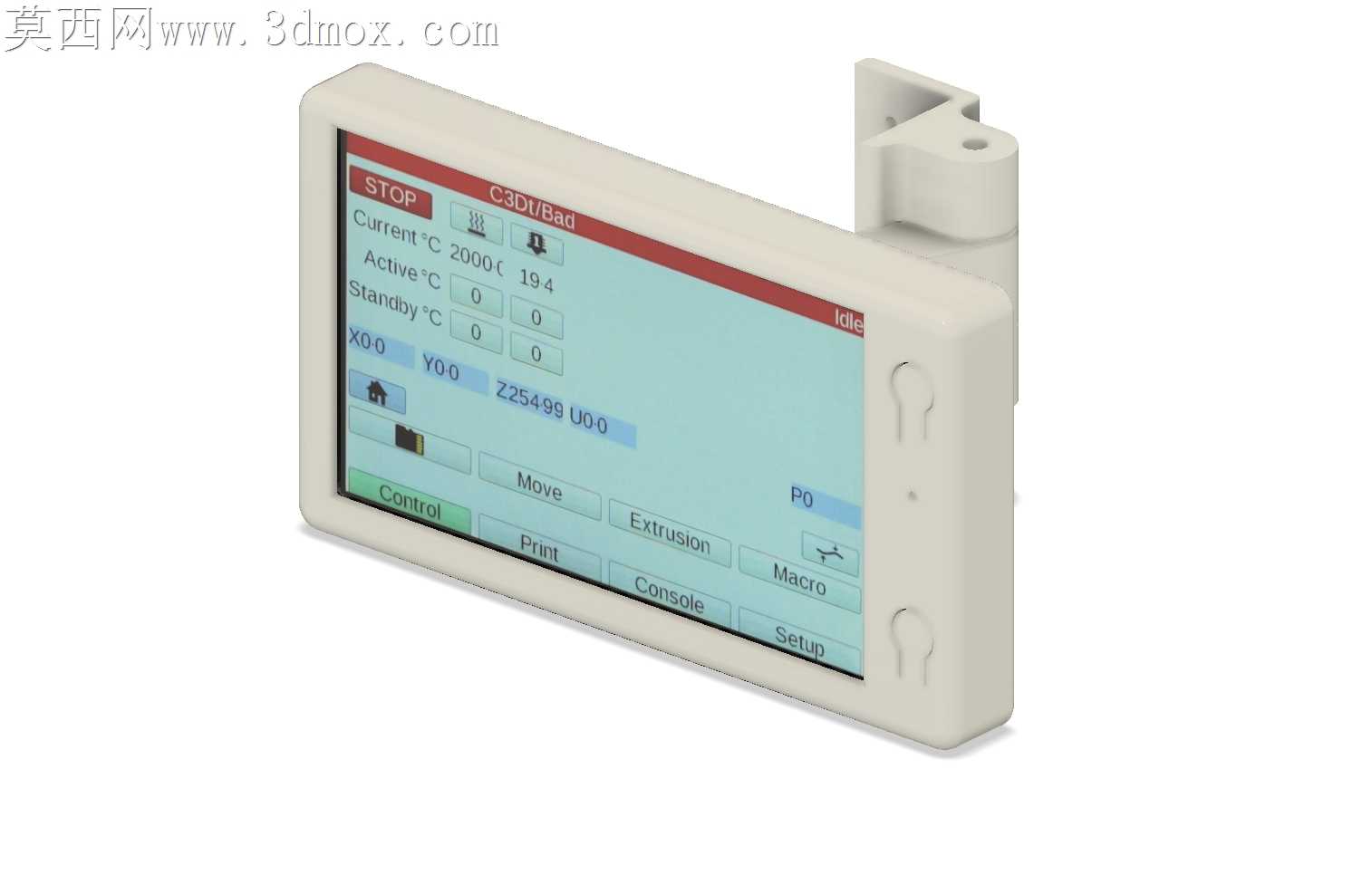

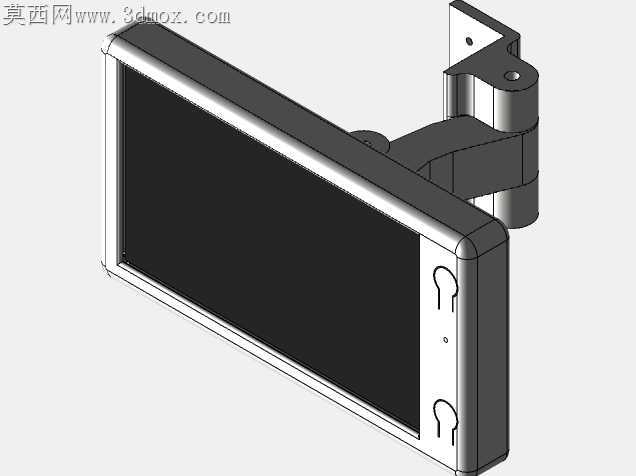

带旋转安装臂的触控操作屏防护外壳

桌面级FDM设备的外露操控屏长期受车间切削液飞溅、PLA碎屑剐蹭、操作时按压力度不均的影响，普通卡扣式屏壳极易出现固定脚断裂、屏幕贴合缝隙进灰、安装角度无法适配不同操作身高的问题，这款带旋转臂的屏壳从装配公差匹配的角度做了全链路的细节调整。旋转臂与壳身衔接的转轴位置没有采用常见的过盈插销结构，而是预留了0.2mm的径向间隙，配合臂身内侧的一圈浅限位凸台，既可以让屏体在水平180度、垂直90度范围内任意悬停，又不会因为反复转动出现塑料件磨损松旷的问题，哪怕是用PETG材质打印，反复转动上千次也不会出现转轴开裂的情况。壳身正面的屏幕嵌槽深度做了0.3mm的下沉设计，屏幕装入后表面比壳身边缘低出一截，日常操作时哪怕工具滑落砸到屏面，也会先接触壳身边缘，不会直接磕碰到触控玻璃。嵌槽四周没有做全封闭的围边，底部特意留了1.5mm宽的走线缺口，屏幕排线、SD卡延长线可以直接从缺口穿出，不用在壳身额外开孔破坏整体强度，SD卡槽对应的位置做了内凹的避让空间，不用拆壳就能直接插拔存储卡，哪怕后期加装WiFi模块，天线也能从走线缺口顺出，不会被壳身屏蔽信号。旋转臂的安装端做了适配标准铝型材的T型槽卡口，不用额外打孔攻丝，直接卡入型材槽内拧紧紧固螺丝就能完成固定，卡口内侧做了细密的防滑齿纹，设备运行产生的持续振动也不会让屏体慢慢下滑偏移角度。壳身两侧的手指凹槽做了圆弧过渡，没有尖锐的直角棱边，手持移动屏体的时候不会硌手，凹槽深度刚好能容纳成年人指腹，临时拆卸调整角度的时候能稳稳抓牢，不会因为手滑摔落屏体。壳身后壁没有做全封闭的平板结构，而是留了阵列式的通风栅格，屏幕长时间工作产生的热量能顺着栅格散出，不会因为密闭空间积热导致触控屏漂移失灵，栅格的缝隙宽度控制在2mm以内，既能保证通风量，又不会让大颗粒的碎屑掉进壳内接触屏幕电路板。旋转臂与安装面接触的位置做了橡胶垫的预留槽，贴好防滑橡胶垫之后，哪怕紧固螺丝没有拧到最大扭矩，也能靠橡胶的摩擦力保持屏体角度固定，不会因为日常操作按压屏幕出现角度偏移。
