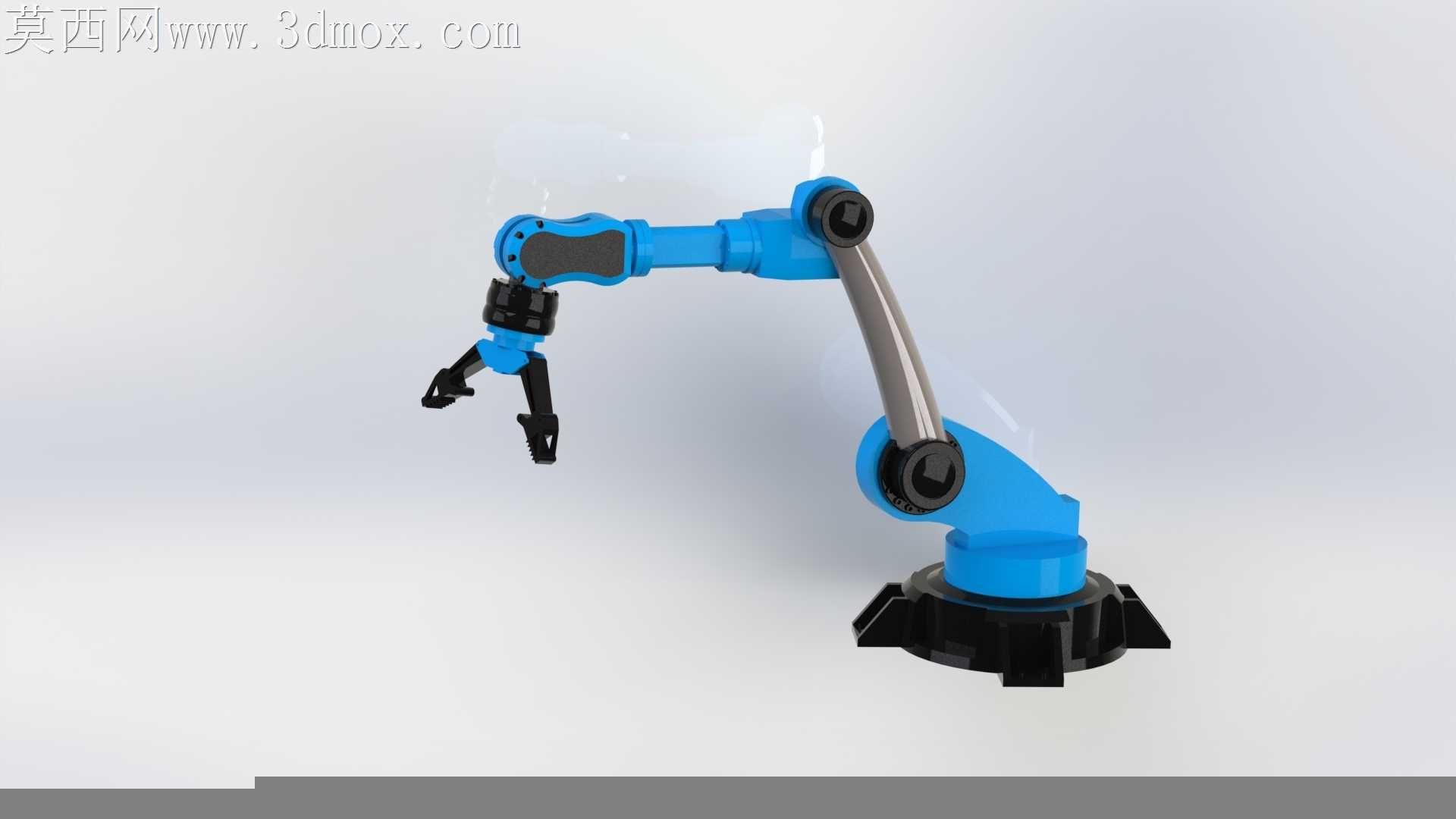

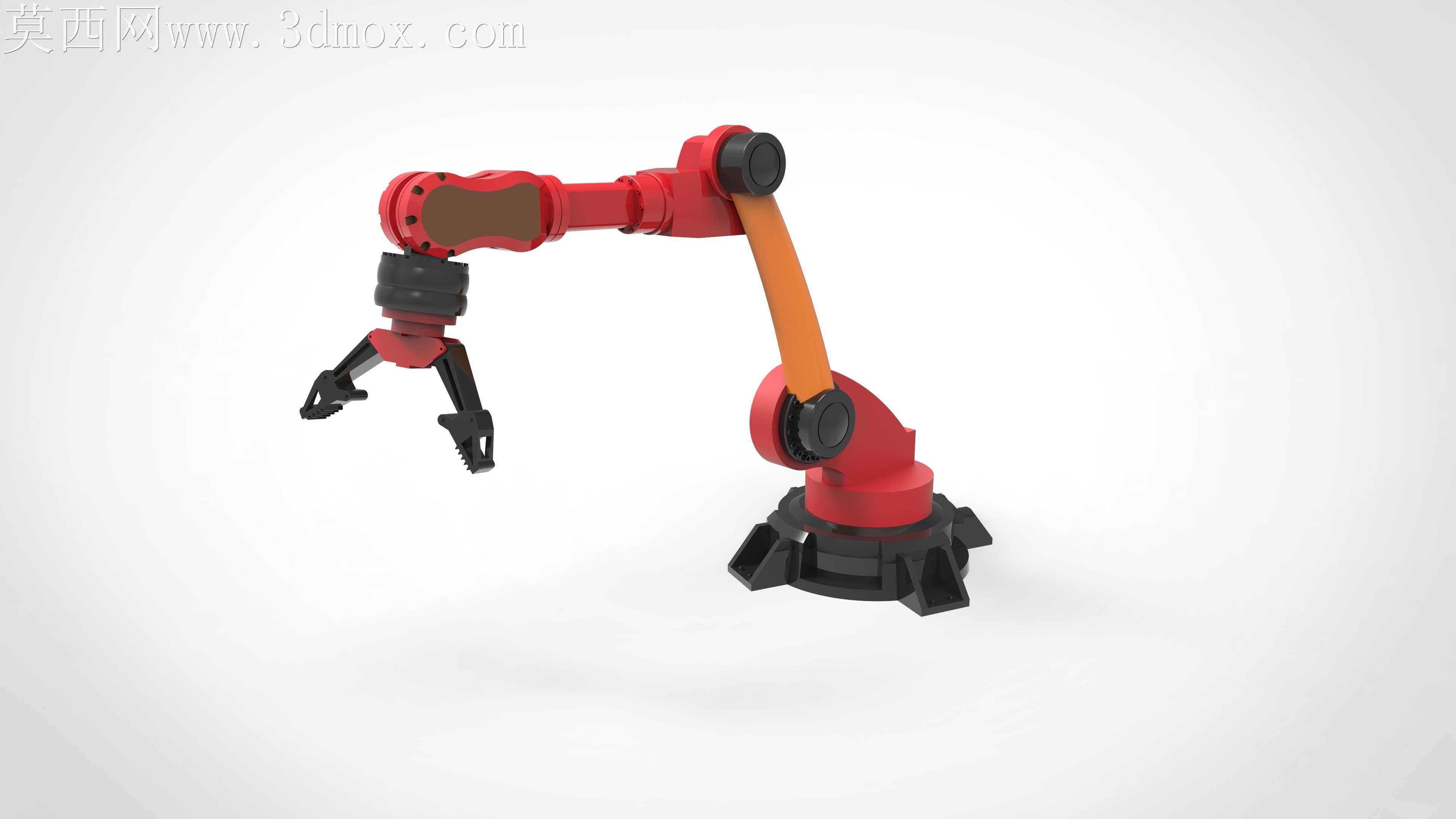

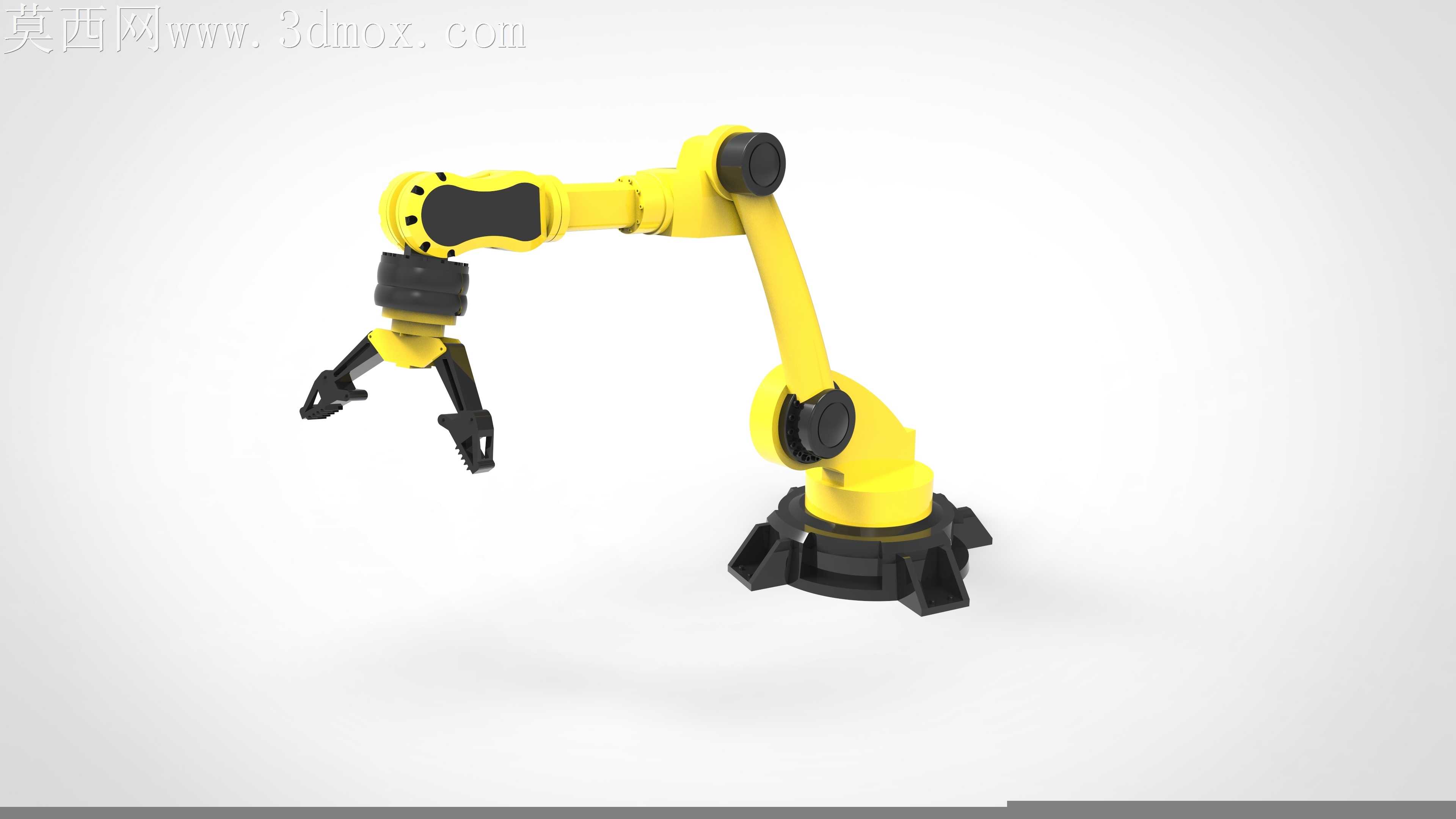

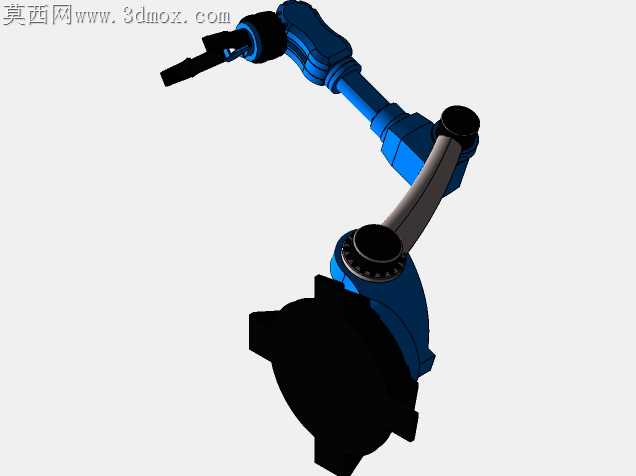

多关节夹持式工业机械臂结构设计

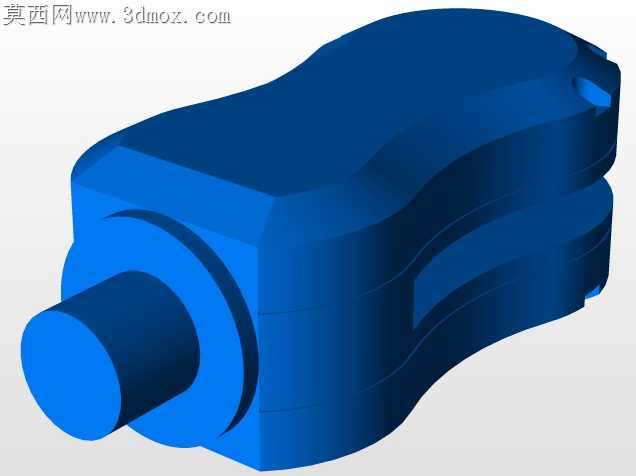

车间现场部署的多关节机械臂最常遇到的问题，是大臂俯仰关节在长期满负载往复转动后，关节结合面出现的偏磨渗漏，连带末端夹持精度出现不可逆的漂移。这款机械臂的关节衔接处做了内嵌式的止推凸台设计，没有沿用常见的外置端盖压合结构，把密封件的安装槽藏在关节壳体的拼接止口内侧，既避免了外露螺栓在车间多尘环境下积垢卡涩，也让关节转动时的径向受力直接传递到壳体本体，不会全部堆叠在连接螺栓上造成长期蠕变。底座的安装法兰没有做整面平整结构，而是留出了四个带定位沉孔的支脚，沉孔的深度刚好匹配常用的内六角膨胀螺栓头部高度，安装时不需要额外加垫调整高度，支脚之间的镂空区域刚好可以容纳线缆拖链的弯曲半径，不会出现底座压伤线缆的隐患。末端夹持器的指节衔接处做了渐开线式的让位缺口，当夹爪收拢到最小夹持直径时，指节根部不会和腕部壳体发生硬碰撞，夹爪的开合行程限位没有用外置的行程开关碰块，而是在指节转轴内侧藏了阻尼缓冲垫，开合到极限位置时靠橡胶垫吸能，不会在高速抓取时产生金属撞击的异响，也能降低反复冲击带来的转轴松动概率。大臂的曲面外壳没有做等厚设计，靠近关节受力点的位置壳体厚度比臂身中段厚2毫米，臂身中段留出了规整的内凹走线槽，线缆从底座中心穿入后可以顺着臂身内侧的卡槽一路排布到腕部，不会在臂身转动时被拉扯磨损。腕部的旋转关节做了双轴承错位排布，两个角接触轴承背对背安装，能同时承受轴向和径向的倾覆力矩，就算末端夹爪带着工件做高速姿态调整，腕部也不会出现晃动偏移。所有关节的转动配合面都预留了0.02毫米的公差带，既不会因为间隙过小在车间温度变化时出现转动卡滞，也不会因为间隙过大导致重复定位精度超差。夹爪的夹持面做了细密的菱形滚花纹理，不需要额外粘贴防滑胶皮，靠金属本身的摩擦力就能稳定抓取光滑表面的工件，长期使用也不会出现胶皮脱落老化的问题。
