多关节齿轮夹持式工业机械臂结构设计

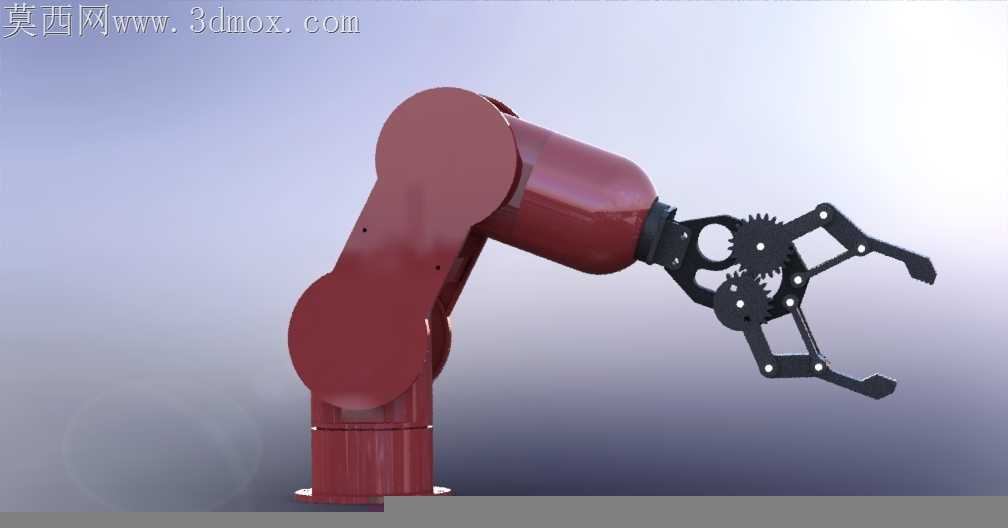

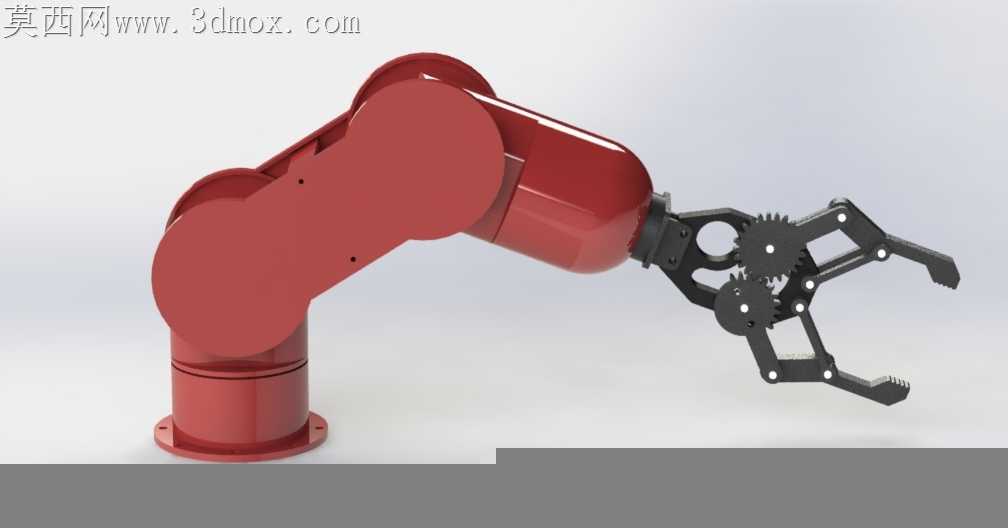

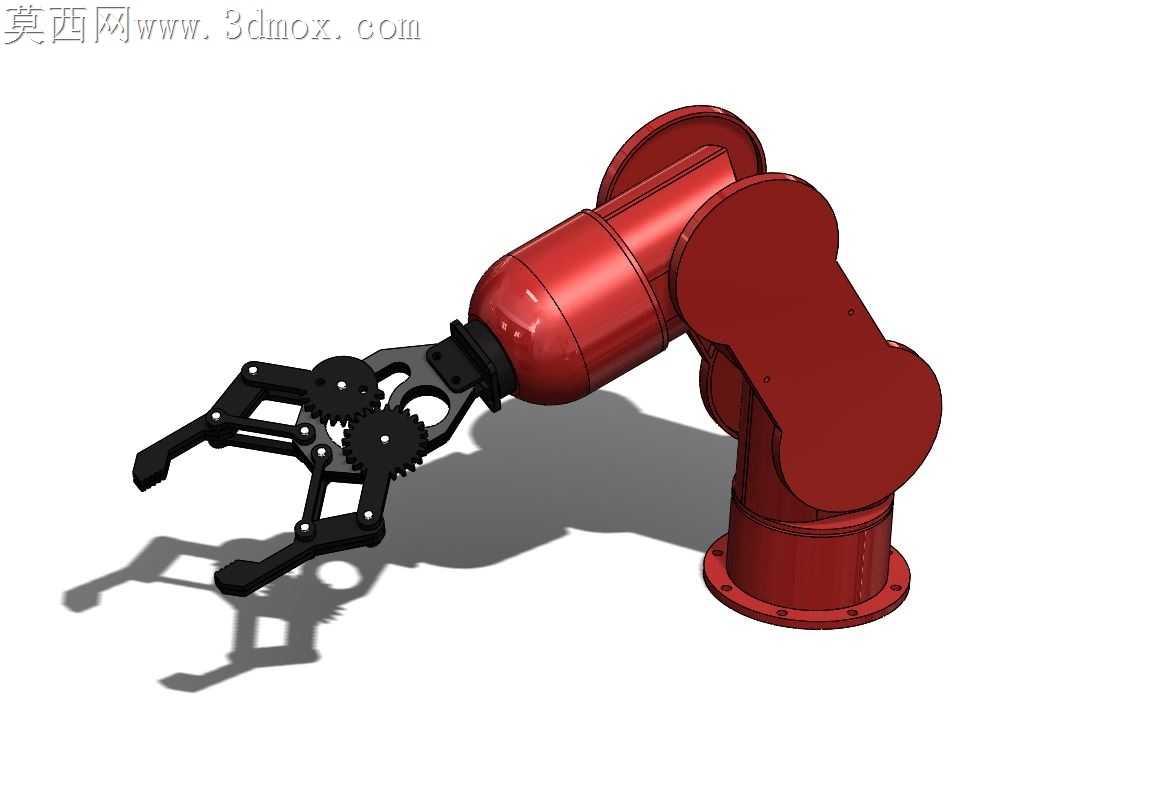

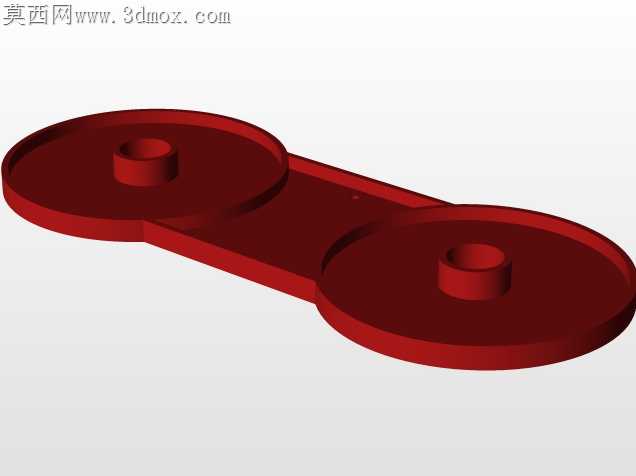

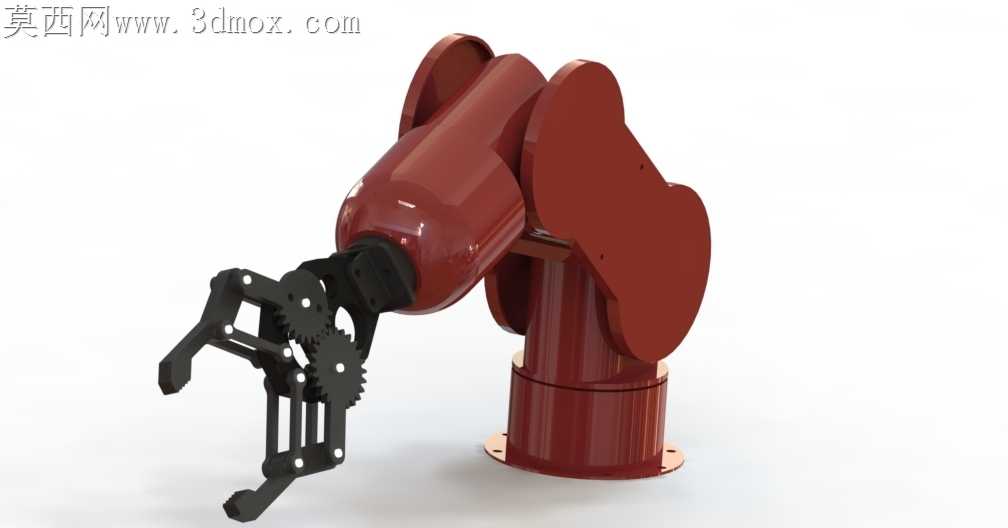

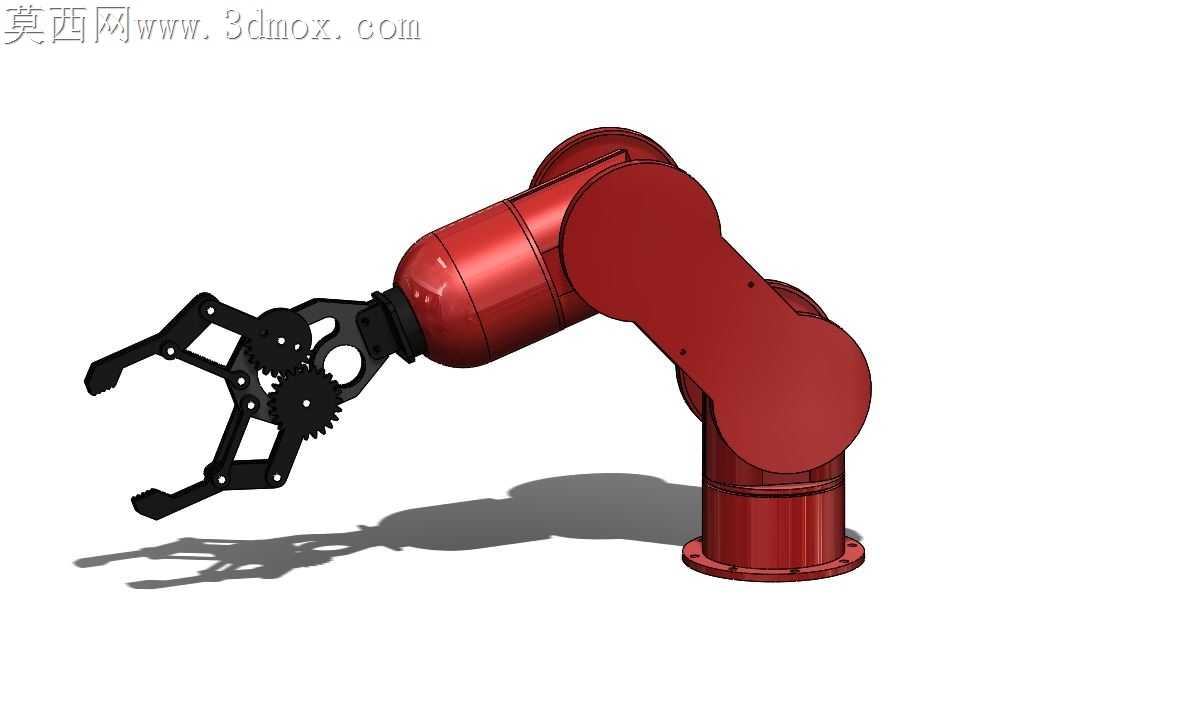

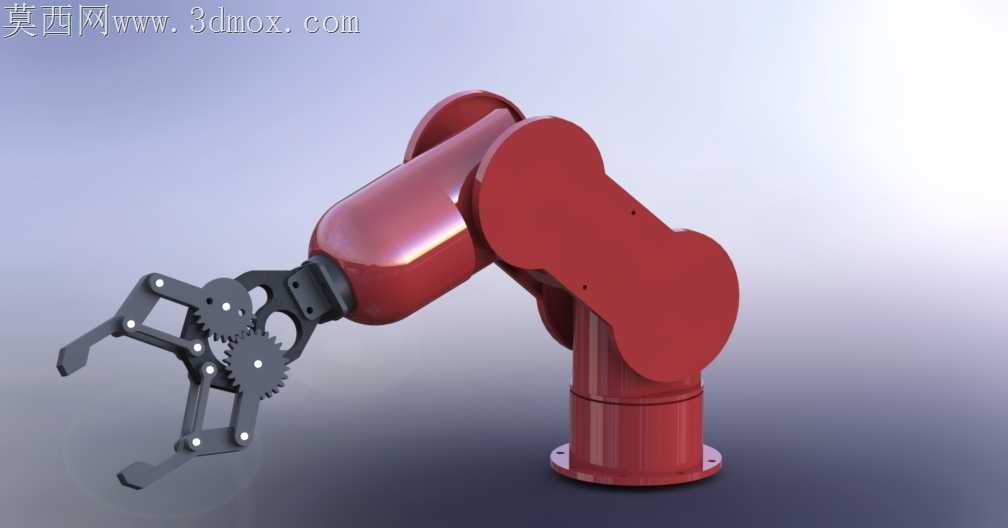

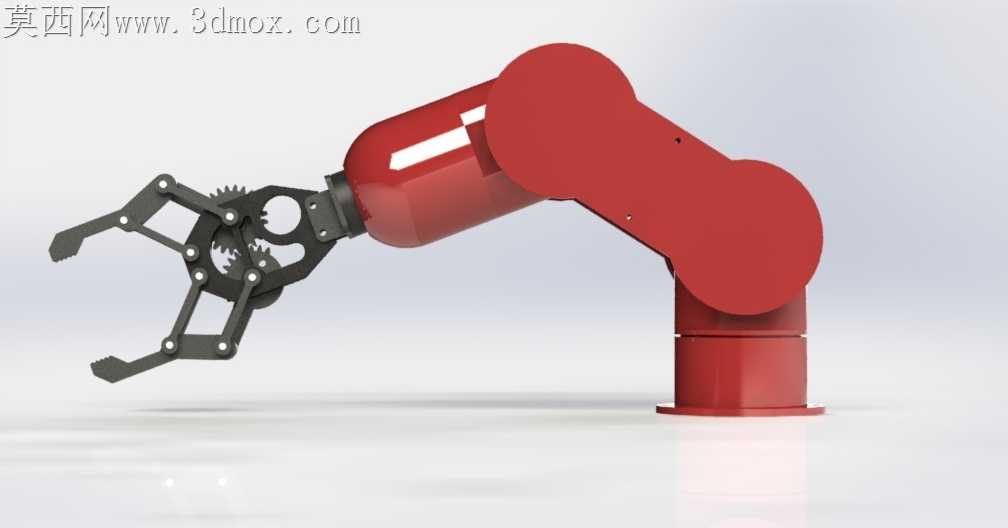

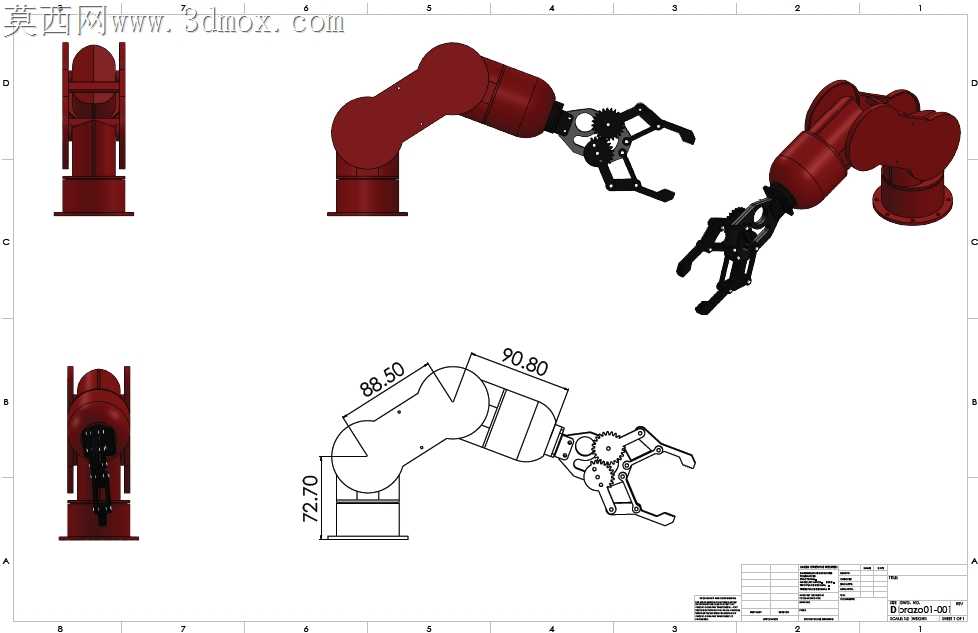

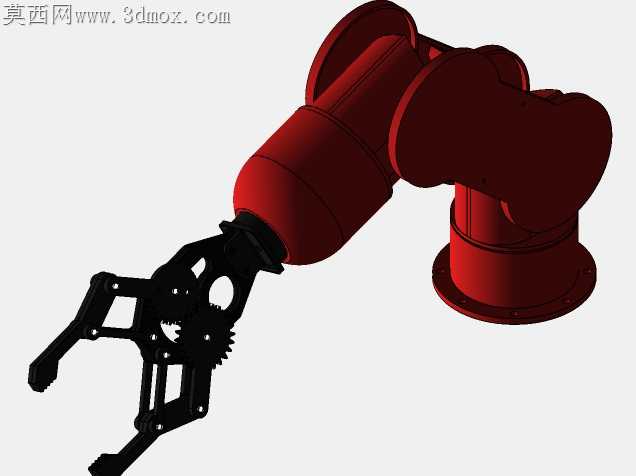

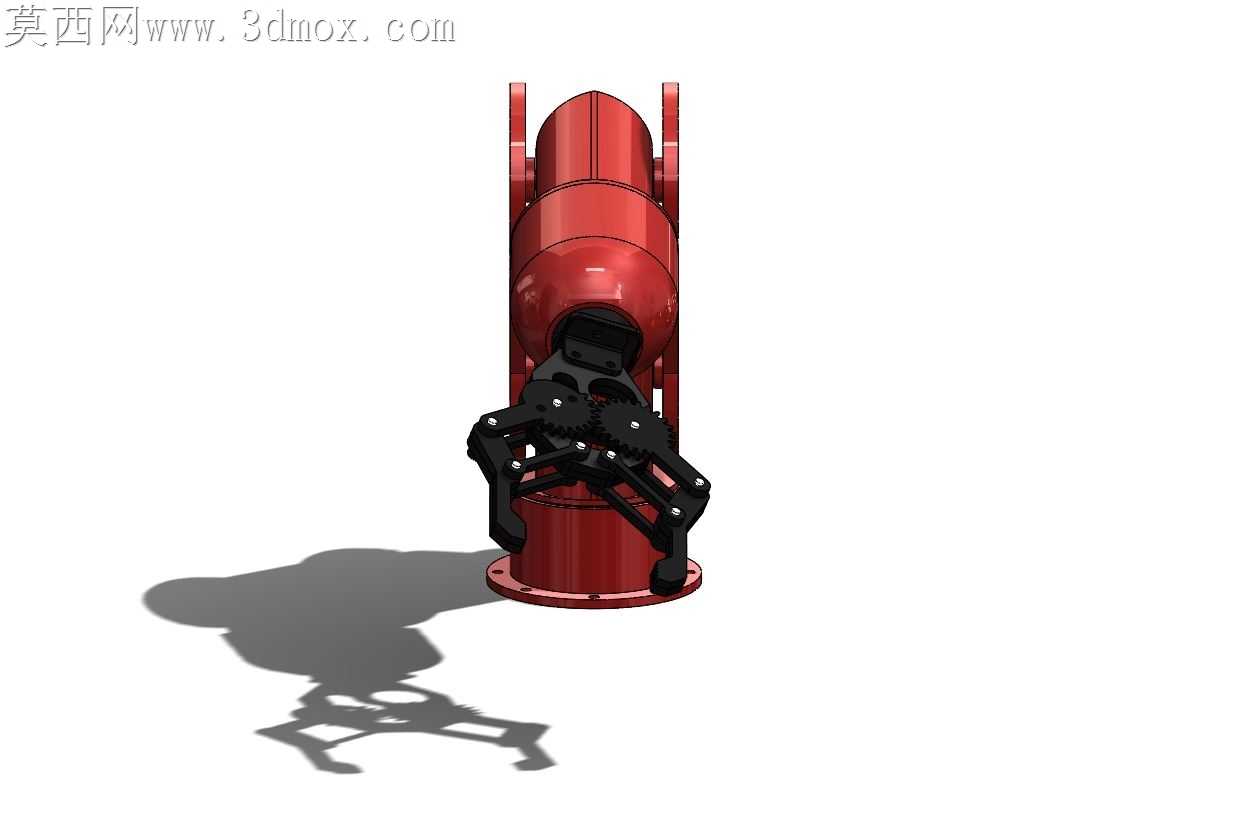

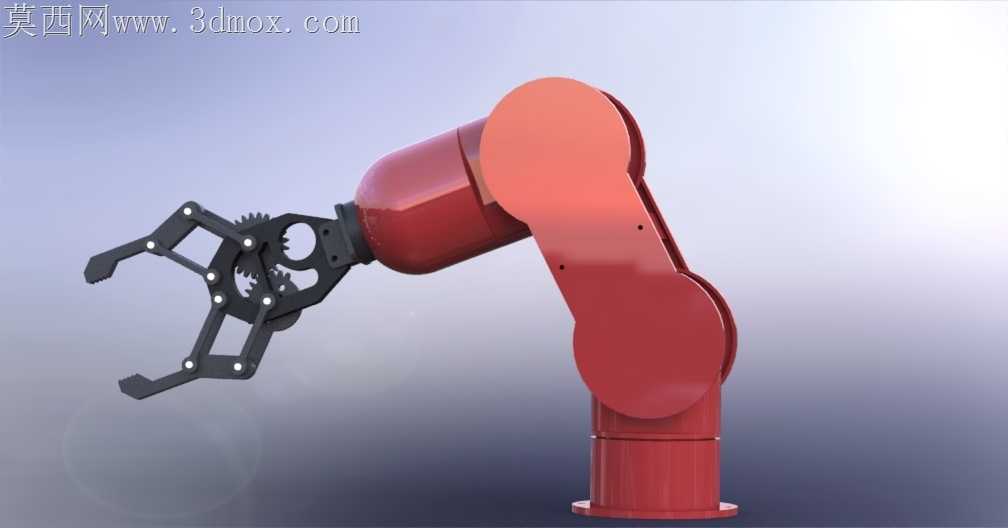

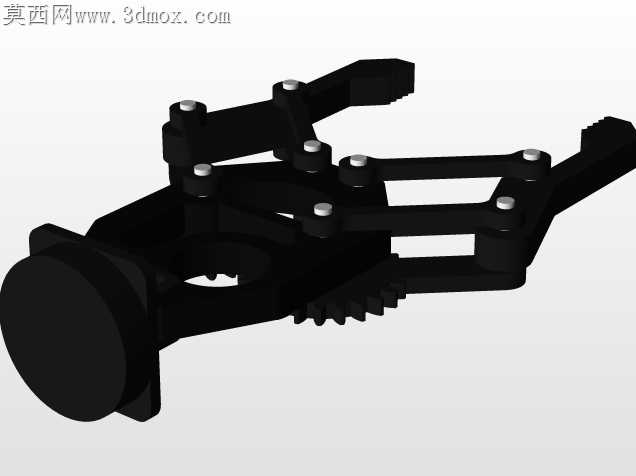

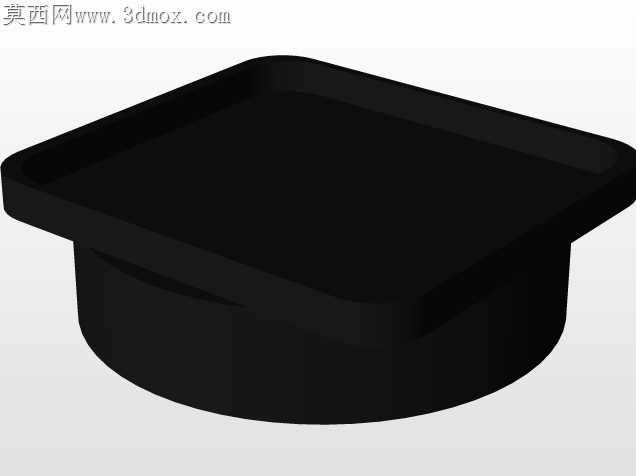

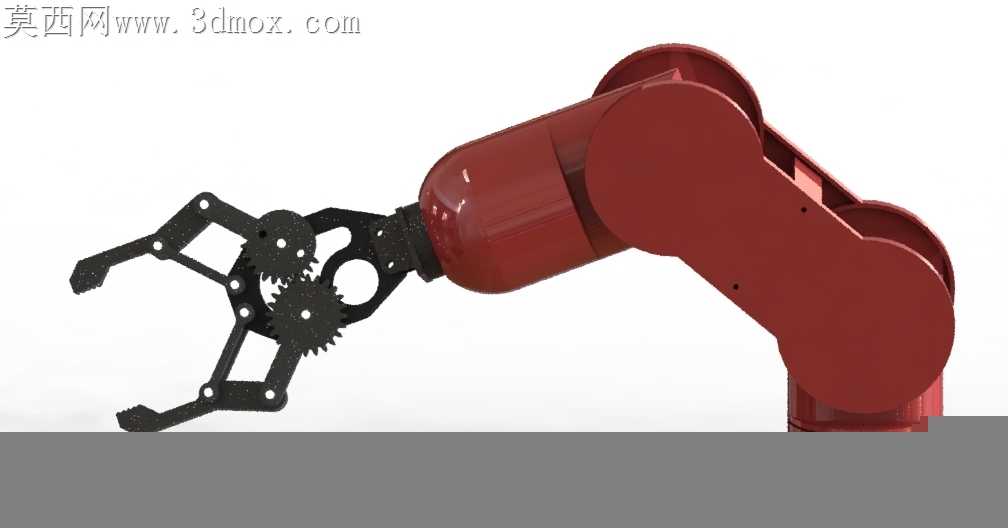

车间里常见的小型搬运机械臂，最容易出问题的位置永远是末端夹持器与大臂衔接的转动副——不少早期方案为了追求开合角度，把夹爪的传动齿轮直接暴露在关节外侧，日常搬运金属切屑、注塑飞边很容易卡进齿隙，轻则夹取对位偏移，重则打齿报废。这套机械臂的夹爪传动结构做了针对性调整，所有啮合齿轮都藏在夹爪基座的内腔里，外侧只留开合的爪指运动槽，缝隙处做了0.8mm的错位挡边，即便工位上有细碎杂物飞溅，也很难直接落进传动腔。大臂的三个转动关节没有用常见的外置管线布局，所有穿线孔都顺着关节转轴的中心通孔排布，臂体表面没有凸起的线槽，转臂做极限角度摆动时不会出现管线拉扯、与周边工位护栏剐蹭的问题。夹爪的指面做了三段式的内凹弧度，靠近转轴的位置留了平直面用来夹取方块类工件，中段的圆弧槽适配圆轴类零件，指尖的斜口可以伸进狭窄的工装缝隙里取件，不用频繁更换末端执行器就能适配工位上三类常见工件的搬运需求。臂体的曲面过渡没有做尖锐的棱边，所有转角都留了R3以上的圆角，喷涂漆面之后不容易在棱边位置出现积漆流挂，后期车间日常擦拭维护也不会被锐边划伤。底座的安装法兰做了一圈下沉的密封槽，装到工位台架上可以嵌入O型密封圈，避免车间地面的清洁积水、切削液顺着安装缝隙渗进底座的轴承腔。关节处的端盖没有用外露的十字螺丝，全部用内六角圆柱头螺丝沉头安装，螺丝端面和端盖面齐平，臂体转动时不会勾到周边的气管、线缆。夹爪的齿轮啮合间隙调在0.1mm到0.15mm之间，既不会因为间隙太小出现转动卡滞，也不会因为间隙太大导致夹爪开合时出现旷量，夹取1kg以内的工件时重复对位误差能控制在0.2mm以内，完全满足小型零件上下料的精度要求。臂体的壁厚做了差异化设计，关节受力位置的壁厚比非受力区厚2mm，不用额外加加强筋就能满足日常搬运的刚度需求，整体重量比同负载等级的铸造臂轻了近三成，转臂启停时的惯性更小，伺服电机的负载压力也随之降低。
