FRC赛事多管T恤发射加农装置

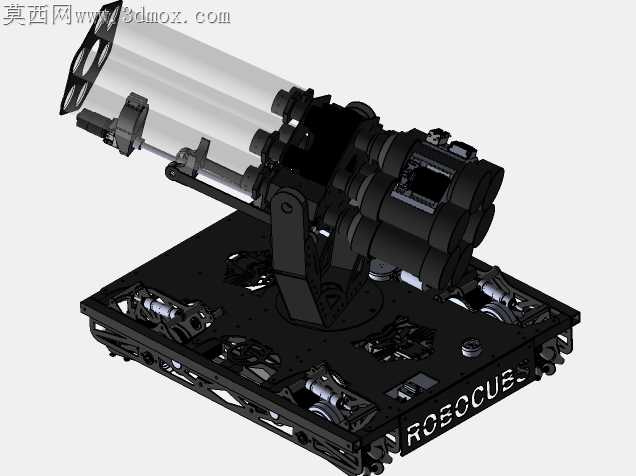

学生竞赛类发射装置最容易被忽略的隐患，是连续发射时的管体共振偏移——多根平行发射管如果仅靠端部法兰固定，高速击发T恤的瞬间，管身震颤会让落点偏差超过半米，更别说搭载在全向移动底盘上，行进间发射的偏移量会进一步放大。这套装置的炮管组没有采用常见的整段抱箍锁紧结构，而是在每根炮管的中后段加装了分段式定位衬套，衬套和炮管之间留了0.02mm的间隙配合，既不会因为过定位卡死炮管的拆装维护，又能把单根炮管的震颤幅度控制在0.1mm以内，连续十次发射的落点离散度能压缩在直径30cm的圆内，完全满足赛场远距离精准投射的要求。

俯仰调节机构的设计也藏着巧思，没有选用成本更高的谐波减速器，而是用了蜗轮蜗杆搭配阻尼轴承的组合，发射时的后坐力会直接通过蜗轮蜗杆的自锁特性抵消，不需要额外加抱闸结构就能把俯仰角度锁死，哪怕是在底盘急停急转的惯性冲击下，炮管的俯仰角偏移量也不会超过0.5度。底座和全向移动底盘的连接没有用整块钢板焊接，而是采用了镂空的桁架式结构，在不降低整体刚性的前提下把上部炮组的重量减了近三分之一，底盘的麦克纳姆轮负载压力更小，行进间的加减速响应速度能提升15%左右。

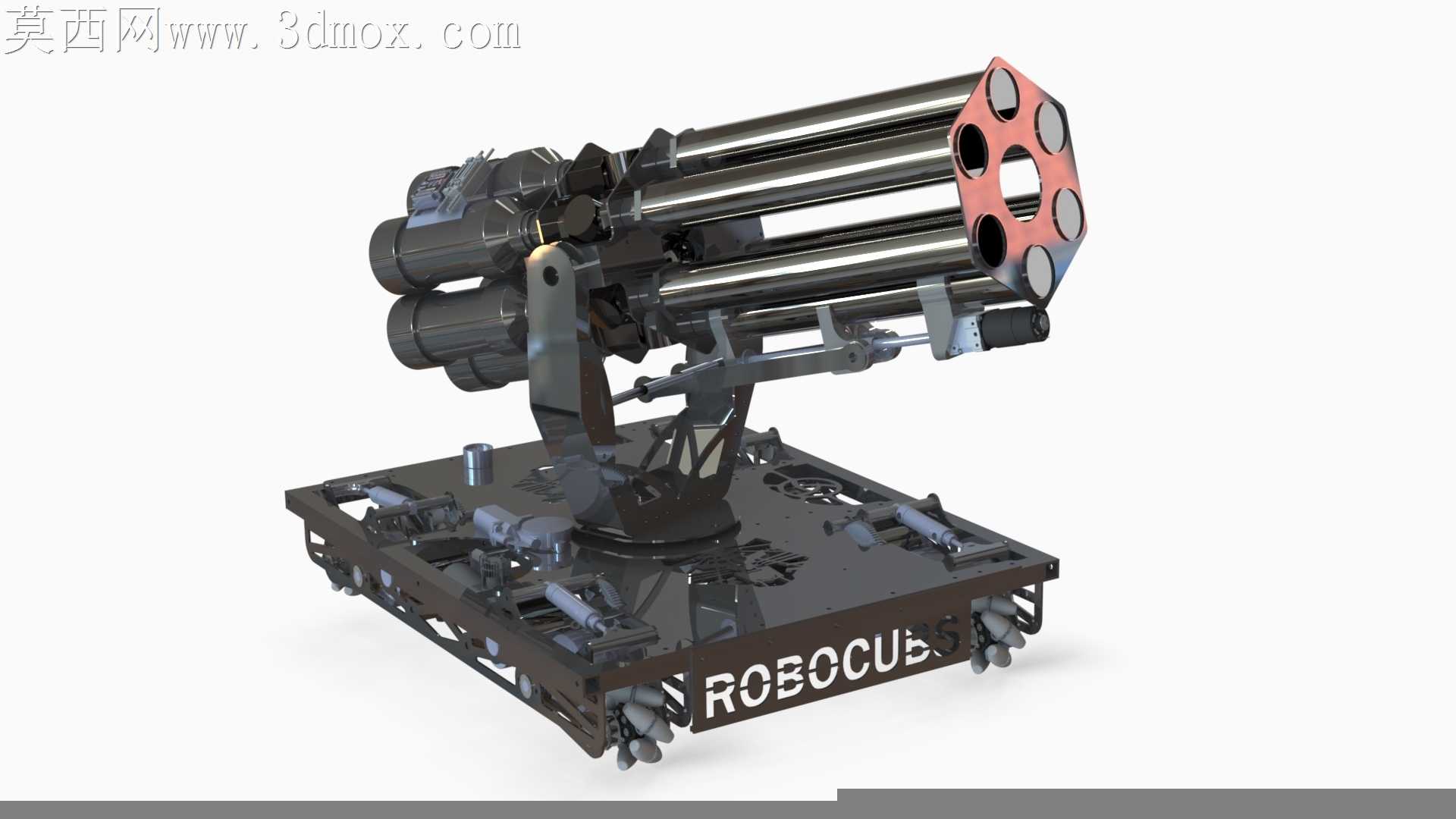

炮口的红色导向法兰不是单纯的装饰件，每一个导向孔都做了15度的内倒角，折叠好的T恤在压缩空气推动下飞出炮口的瞬间，倒角能修正T恤因为管内摩擦产生的姿态偏斜，避免T恤在飞行过程中翻滚失速。炮架侧面的管线全部走了内置的走线槽，没有外露的拖链，赛场上和其他机器人对抗的时候不会出现管线被剐蹭扯断的问题，所有的电气接头都做了防松卡扣，哪怕连续经历多次碰撞冲击，接头也不会松脱断电。

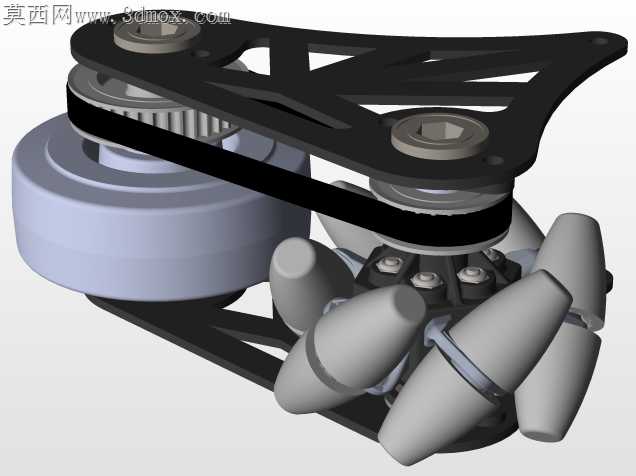

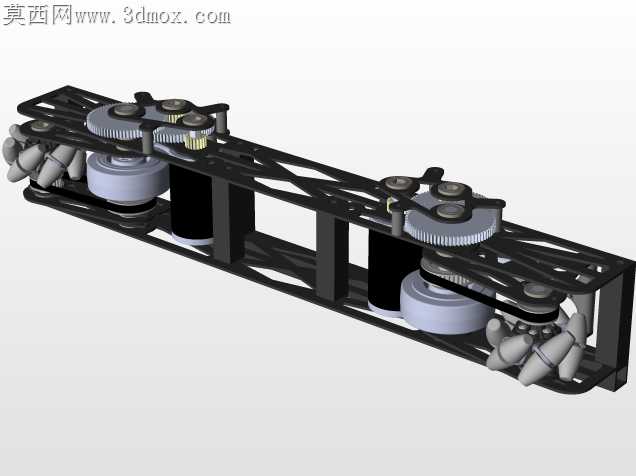

底盘上的每一个轮组安装座都做了微调腰型孔，装配的时候不需要额外做定位工装，就能把四个麦克纳姆轮的接地平行度调整到0.1mm以内，避免轮子偏磨导致的走偏问题。炮管尾部的空气分配器做了等径流道设计，每根炮管的进气路径长度完全一致，不会出现离气阀近的炮管出气压力大、远的压力小的问题，保证每根炮管发射T恤的初速度差值不超过0.5m/s，不同炮管的发射距离差控制在半米以内。
