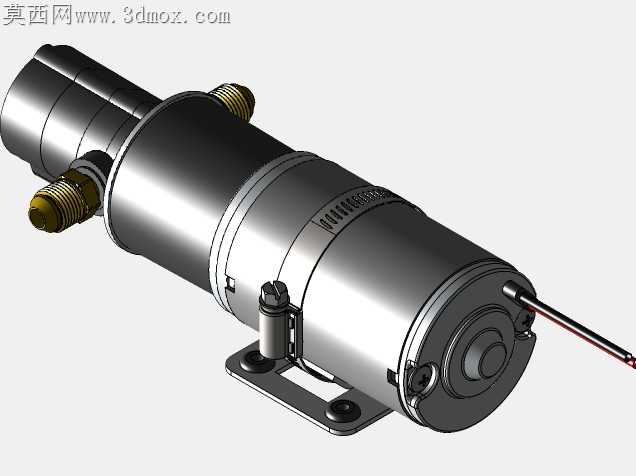

P系列集成电机式直流齿轮泵结构设计

聚苯硫醚材质的泵头在65摄氏度工况下长期运行时，金属电机壳与工程塑料泵腔的热膨胀系数差，是这类集成式齿轮泵最容易被忽略的装配隐患。这款直连式齿轮泵没有采用传统联轴器做动力衔接，而是将齿轮轴直接与直流电机输出端做同轴嵌套，省去了联轴节的间隙补偿空间，对安装座的定位公差要求反而更高。底部的冲压成型安装支架没有做整面贴合设计，仅在两个固定孔位处压出凸台支撑面，既减少了支架与安装基面的接触面积，避免平面度误差导致的泵体安装翘曲，又能在泵体长时间运行产生振动时，通过支架薄壁的微形变吸收部分振动能量，避免硬连接带来的应力集中传递到泵头密封位置。进出油口采用的外螺纹接头直接压装在泵头端盖上，没有额外设计密封挡圈槽，靠接头与塑料泵体的过盈压装实现密封，这种设计在小流量无脉冲输送场景下能减少三个密封零件的装配工序，但压装时的同轴度偏差会直接导致齿轮副的径向受力不均，建模时特意将压装孔的导向段做了15度的导入锥面，避免压装时切屑掉落到泵腔内部。电机尾部的出线端没有采用常规的格兰头固定，而是直接用橡胶护套做线缆防护，侧面加装的小型接线柱预留了电容安装位，适配不同电压等级的直流供电需求，省去了外置接线盒的空间占用。泵头与电机的连接法兰处做了一圈0.2毫米的凸止口，配合端盖上的O型圈槽，既能保证电机轴与齿轮腔的同轴度控制在0.02毫米以内，又能避免输送的液体顺着配合面渗漏到电机内部。齿轮副采用的是直齿变位设计，在245升每小时的流量参数下，变位系数的调整让齿轮啮合时的困油容积减少了近40%，不需要额外开卸荷槽就能实现低脉动输出，适配实验室精准计量、医疗流体输送这类对流量稳定性要求高的场景。泵体表面的散热筋没有做等距排布，而是在靠近泵头的一侧加密了筋条间距，因为泵头侧的热量一方面来自齿轮啮合的摩擦生热，另一方面来自被输送介质的温度传导，加密筋条能提升该区域的散热效率，避免塑料泵头长期处于温度上限运行出现材质蠕变。
