博世六缸VE燃油泵三维结构设计

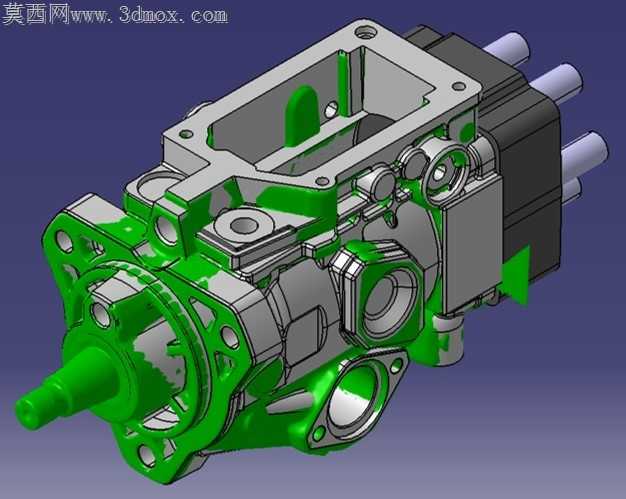

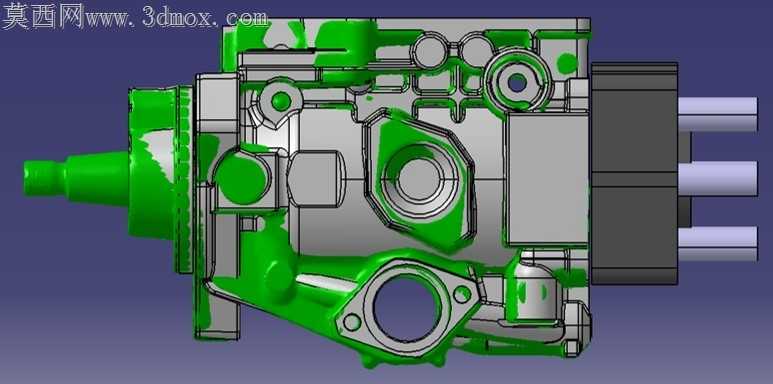

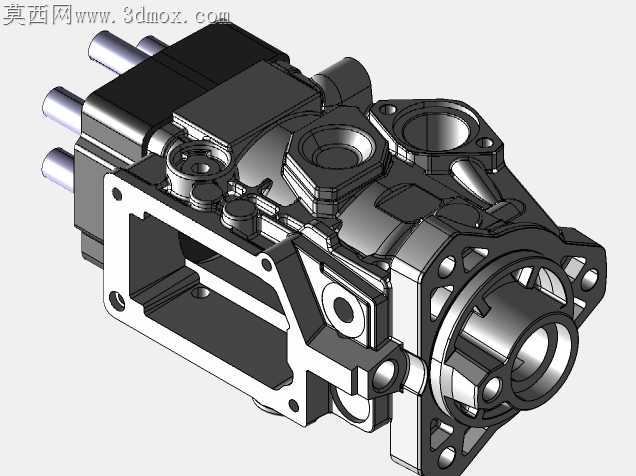

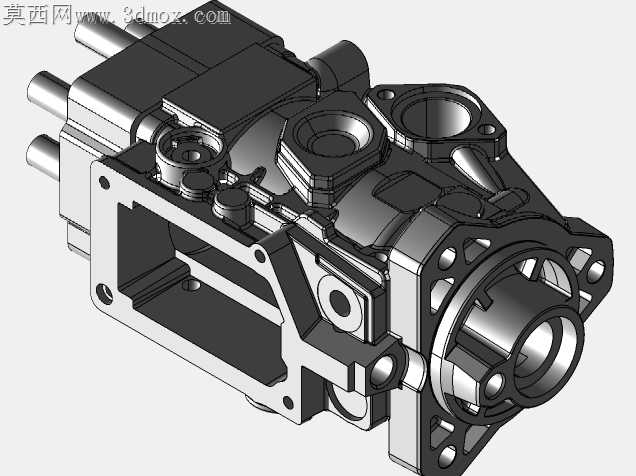

高压燃油泵的加工适配一直是柴油动力系统落地的核心痛点，尤其是适配V型六缸机型的VE系列分配泵，泵体内部的高低压油道交错、柱塞与分配套的配合精度要求达到微米级，传统二维图纸很难完整呈现交叉油道的相贯线位置，加工时极易出现油道钻偏、壁厚不均的问题，直接导致泵体耐压不足、燃油泄漏的故障。这款三维结构完整还原了泵体的每一处细节，从前端传动端的锥轴安装位，到泵体上部的调速器腔室，再到侧面的出油阀安装座，所有加工特征都保留了真实的倒角、退刀槽与工艺凸台，没有做过度的简化美化。泵体外壳的铸造圆角完全遵循量产铸件的工艺要求，没有出现尖锐直角这类无法脱模的结构，内部的分配转子与柱塞套的配合面，特意保留了0.02mm的公差带示意，能直接给数控加工的走刀路径提供参考，避免编程时忽略配合间隙导致的柱塞卡滞问题。泵体上的安装螺栓孔位置，对应了VAG2.5v6TDI机型的缸体安装面坐标，每一个孔的沉头深度、螺纹深度都和实车测量数据一致，甚至连泵体表面的防锈涂层厚度对应的曲面偏移量都做了预留，加工时不需要再反复核对安装位的尺寸链。绿色标注的密封面区域，特意区分了静密封与动密封的不同表面粗糙度要求，静密封面的平面度公差控制在0.01mm以内，动密封的轴颈表面粗糙度达到Ra0.8，这些细节在常规的简化模型里往往被忽略，却是实际加工中决定产品合格率的关键。出油口的高压油管接头位置，做了防干涉的空间校验，六个出油口的角度完全匹配六缸发动机的喷油器管路走向，不会出现安装时油管弯折、应力集中的隐患。泵体内部的输油泵滑片腔、提前器安装腔的壁厚都做了均匀化处理，避免铸造时出现缩孔、砂眼的缺陷，凸轮轴的轴承位同轴度公差也在模型里做了标注，加工时一次装夹就能完成所有轴承位的车削，不需要二次找正带来的精度损失。
