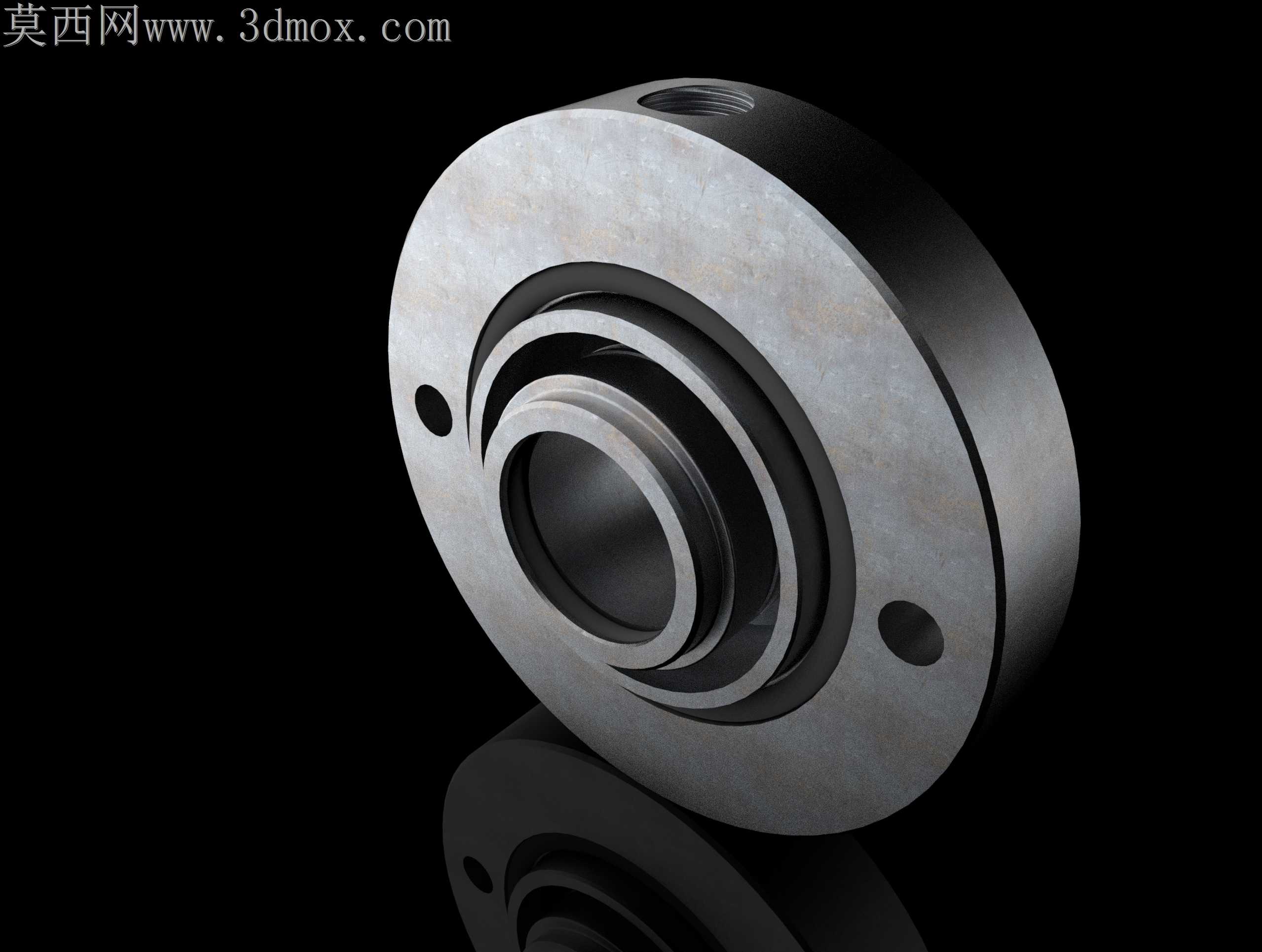

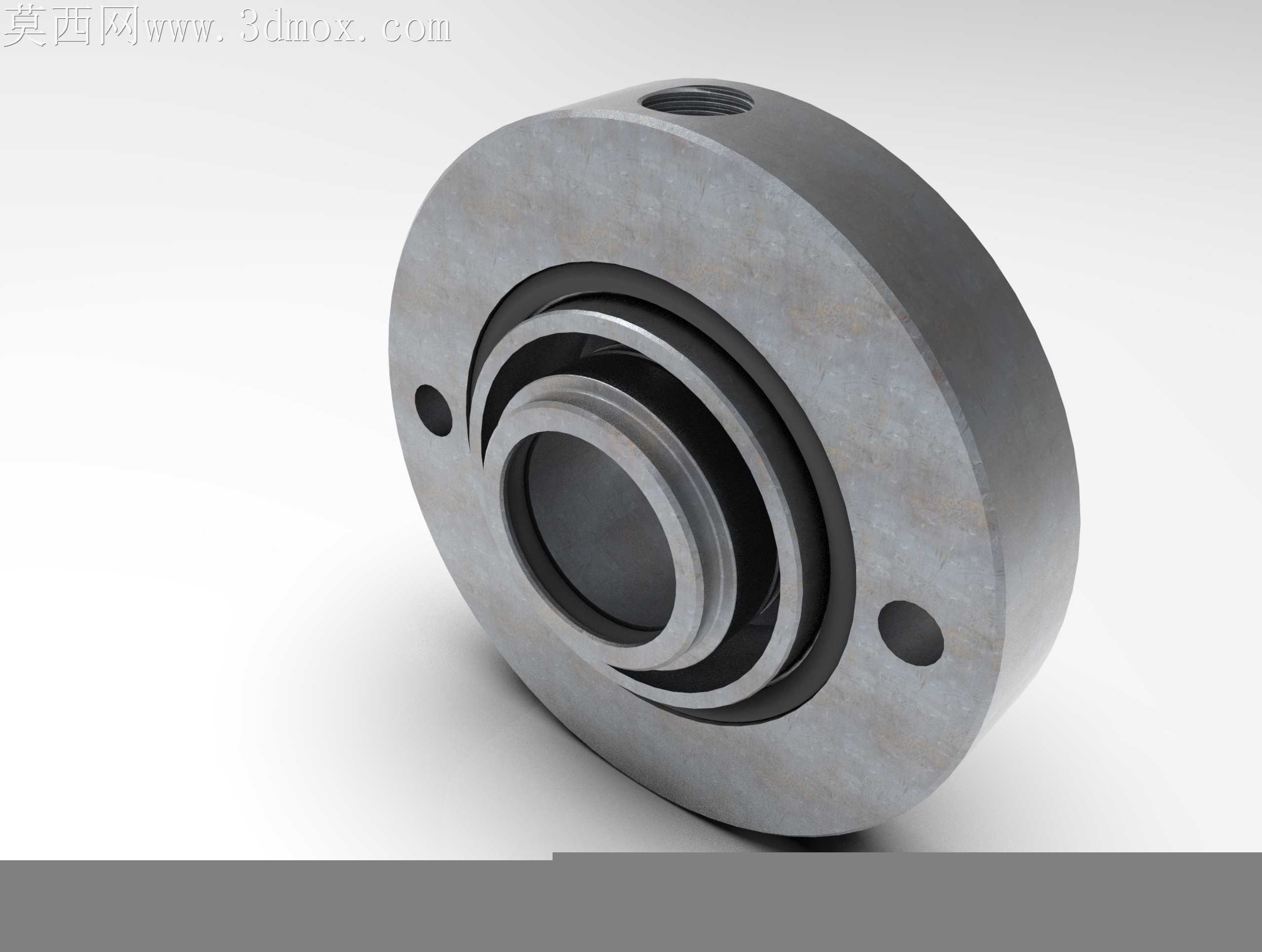

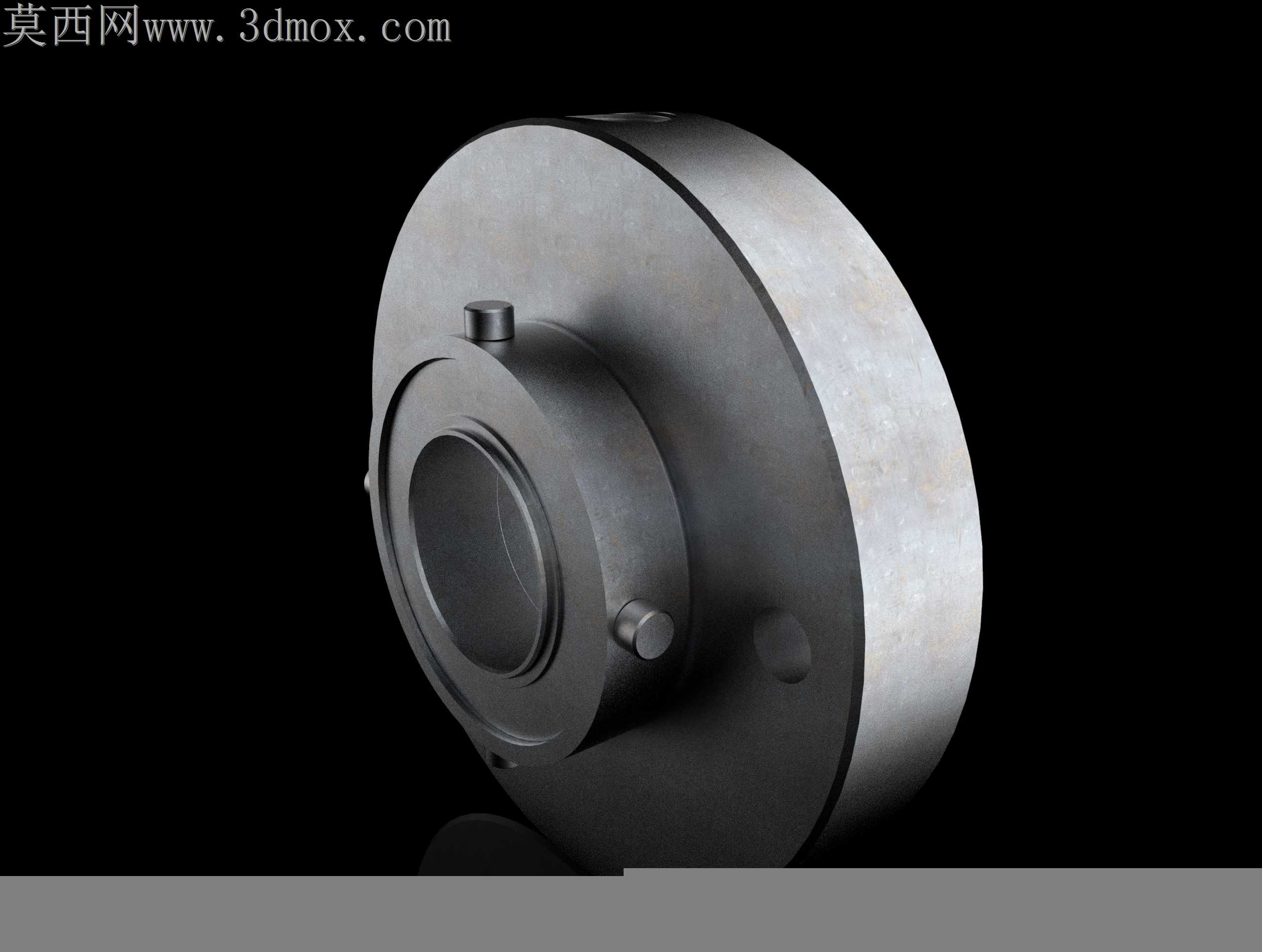

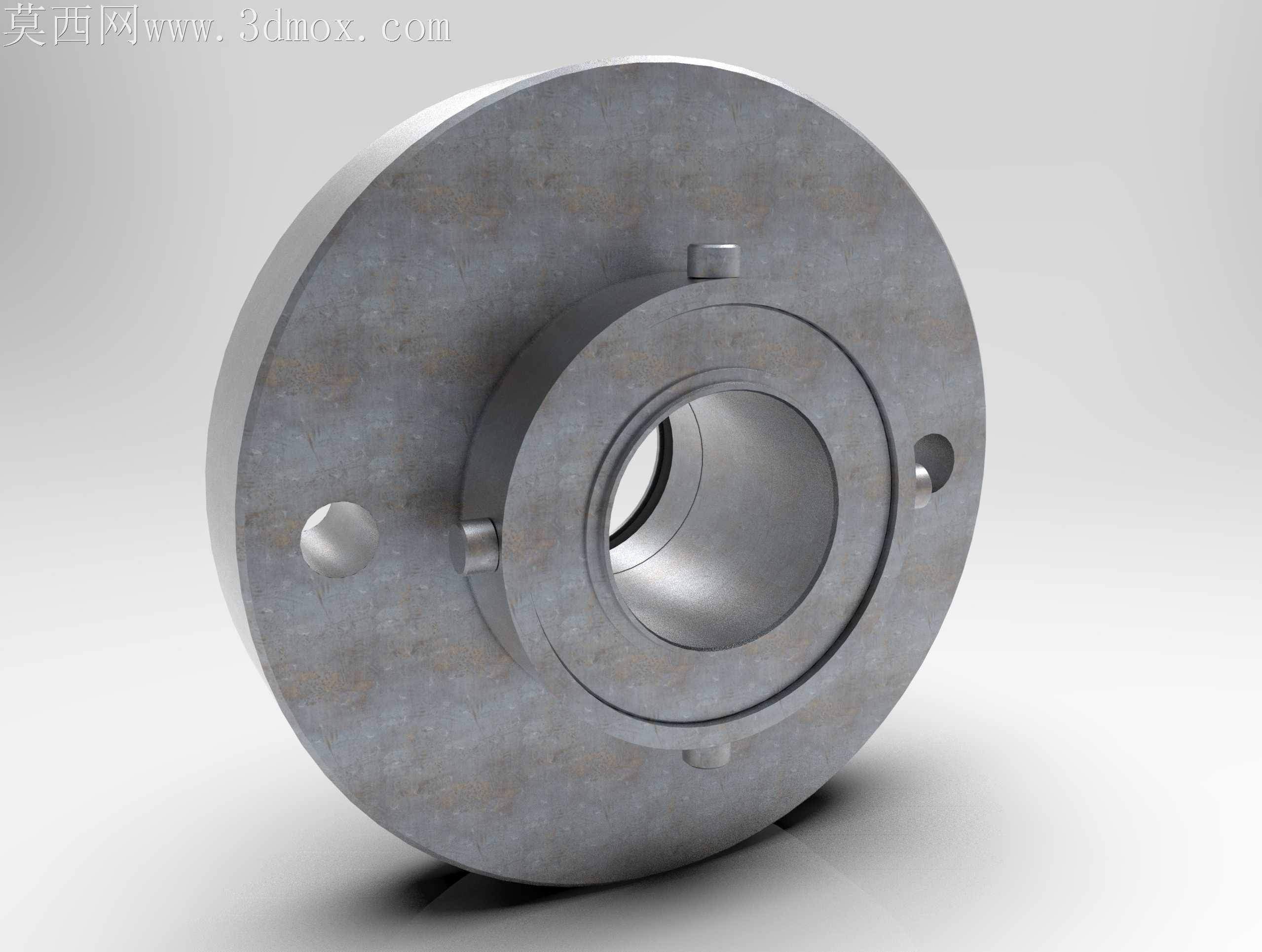

泵用剖视机械密封结构展示

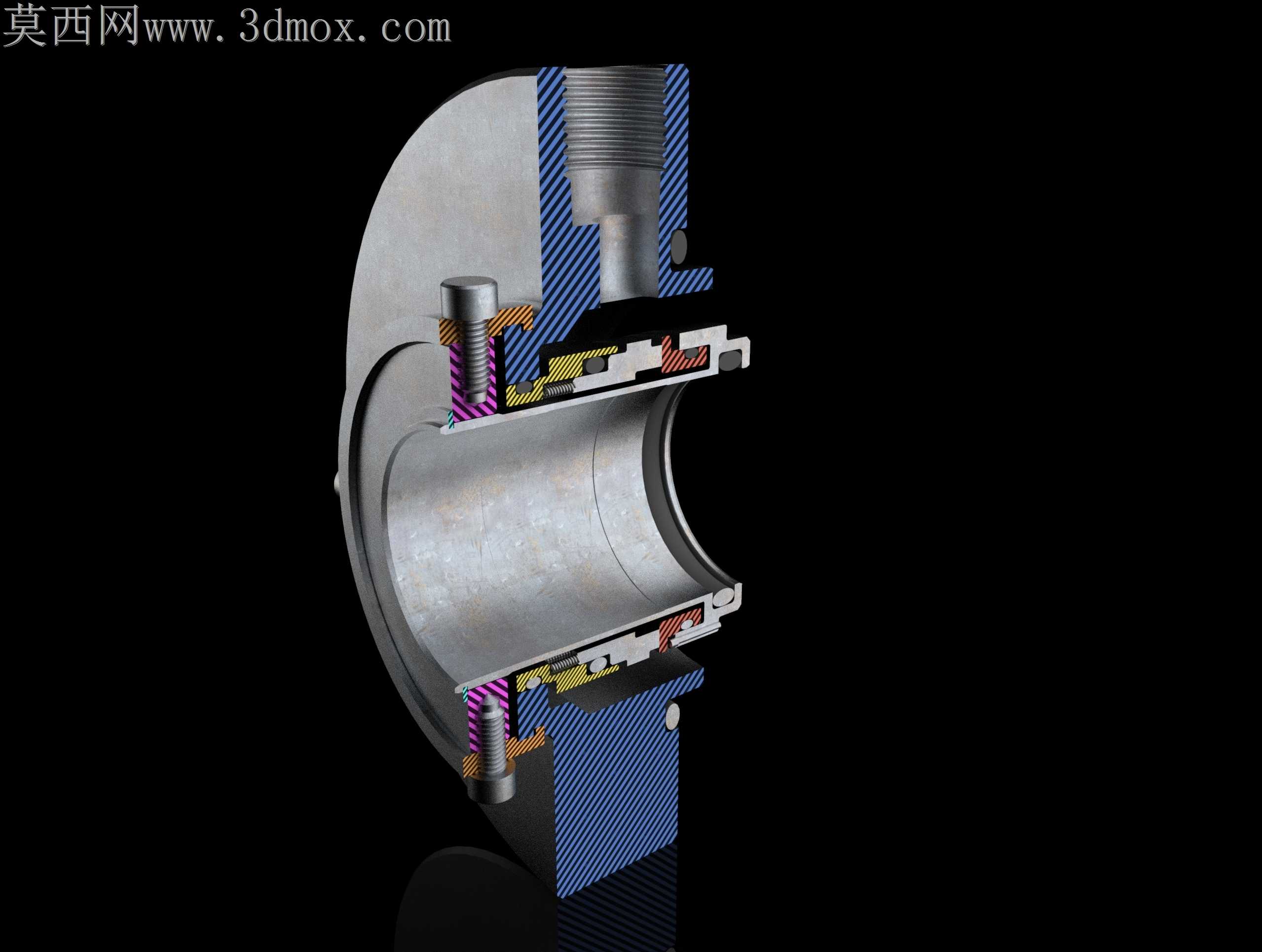

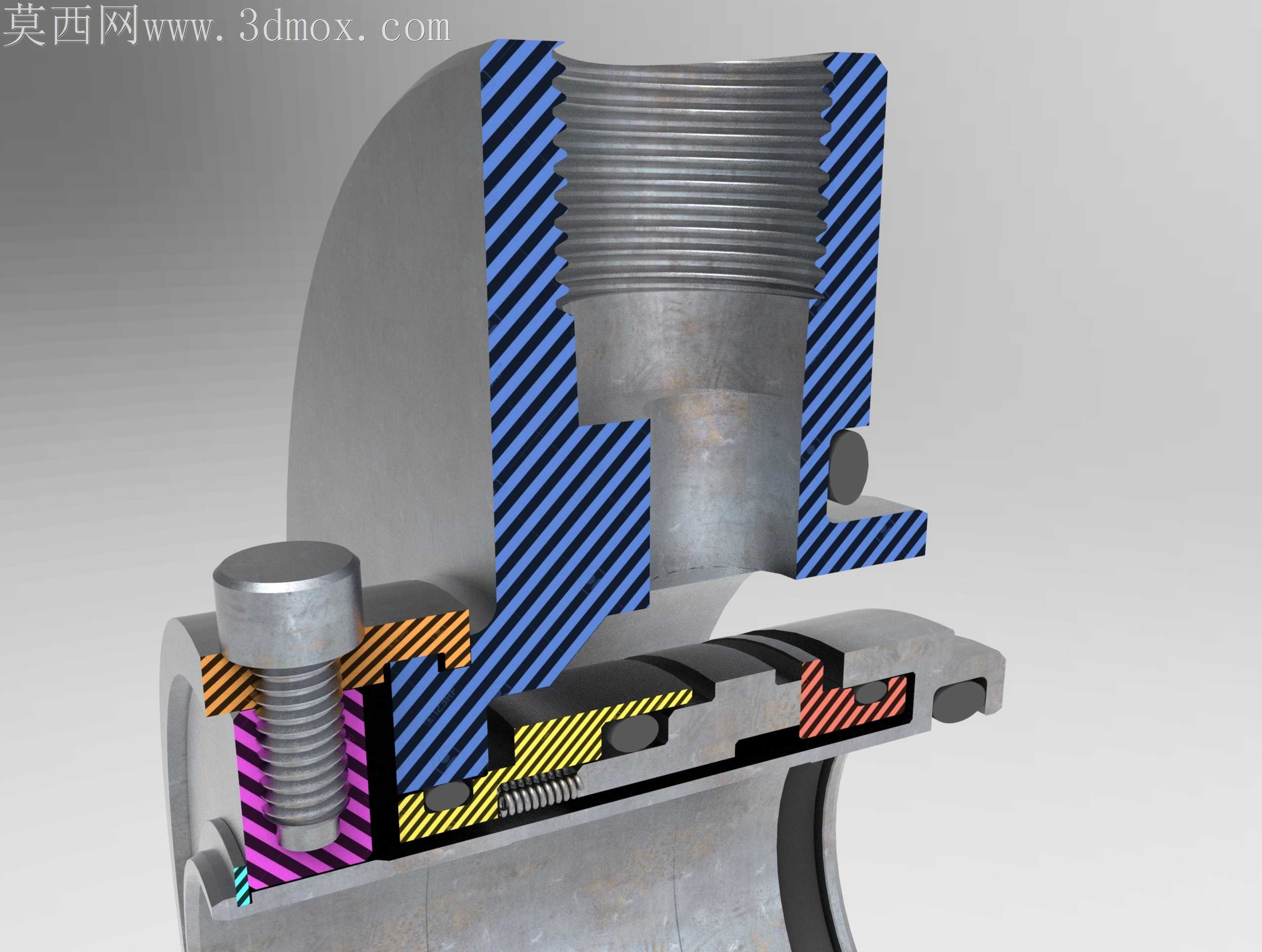

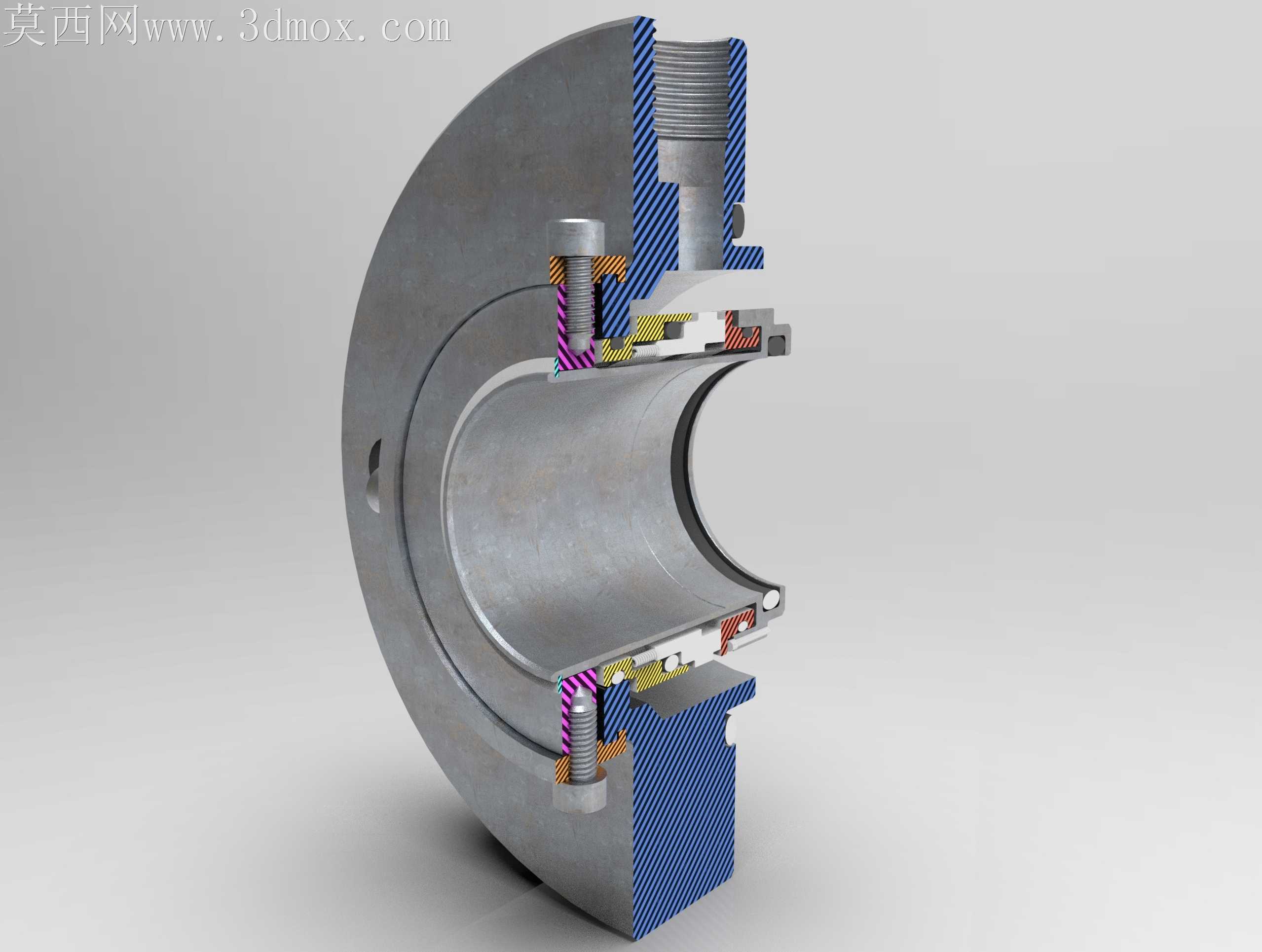

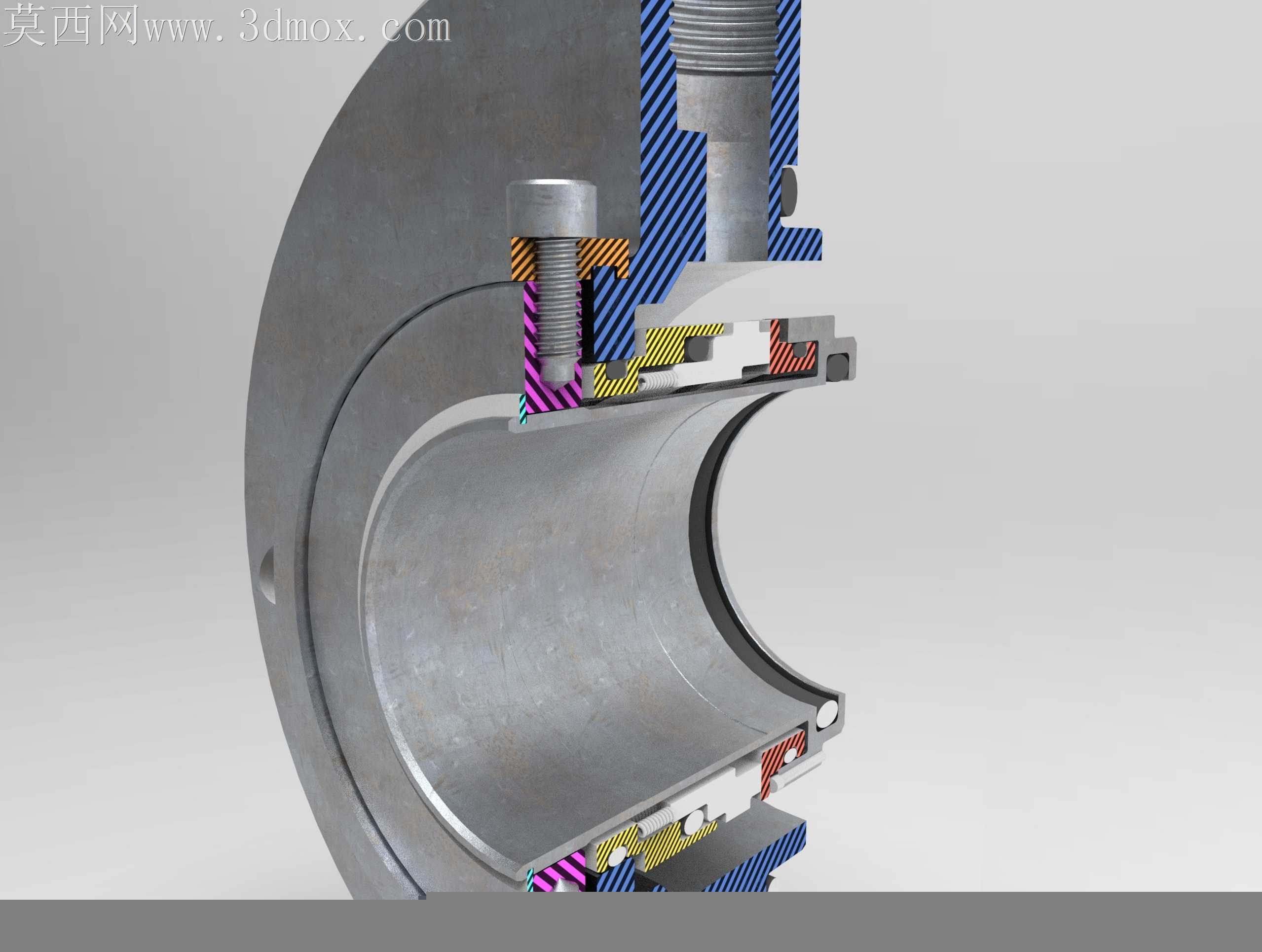

泵类设备跑冒滴漏的顽疾里，八成以上问题出在机械密封的装配公差匹配上，这套剖视结构的呈现，刚好把日常装配里最容易忽略的配合间隙、密封件压缩量控制细节完整展露出来。动环与静环的贴合面没有做过度的理想化平面处理，特意保留了实际加工中会出现的微米级表面纹理示意，对应现场研磨密封面时需要把控的粗糙度区间，避免新手在实训中误以为密封面要做到镜面级才合格——过光滑的表面反而会让润滑液无法形成有效液膜，短时间运行就会出现干磨烧损。补偿弹簧的排布没有采用对称均布的偷懒设计，而是根据泵轴高速旋转时的离心力偏移方向，调整了不同位置弹簧的预紧力差值，对应实际装配时需要逐个测量弹簧压缩量的工序，避免弹簧力不均导致的动环偏磨。剖视切面的彩色填充区分了不同材质的密封组件，耐腐合金的动环基座、填充四氟的辅助密封圈、碳化硅的静环摩擦面，不同材质的热膨胀系数差异在图中通过剖面分层清晰标注，对应现场检修时需要根据输送介质温度调整密封压盖拧紧力矩的操作要点，避免温度升高后不同材质膨胀量差导致的密封件挤裂。轴套与泵轴配合的位置特意留出了0.02毫米的公差带示意，对应装配时需要涂抹的二硫化钼润滑层厚度，过盈量太大会导致轴套拆卸困难，间隙过大又会出现介质沿轴表面渗漏的问题。辅助密封圈的安装槽深度做了精准的尺寸还原，槽深过浅会导致密封圈压缩量过大出现永久变形，槽深过浅则会让密封圈在压力波动时被挤出槽位。这套剖视结构没有刻意美化装配后的理想状态，甚至把现场容易出现的密封件装反、弹簧卡涩等隐患点通过剖面错位做了隐性提示，能让实训人员快速对应到实际检修中的故障排查点，不用对着抽象的二维图纸脑补各部件的空间位置关系。摩擦副位置的液膜流道做了半透明的示意，能清晰看到介质压力作用下密封面的液膜形成路径，对应不同压力工况下需要选择的平衡型或非平衡型密封结构选型逻辑，避免选型不当导致的密封面开启失效。
