Tevo Tarantula i3 3D打印机热端冷却组件

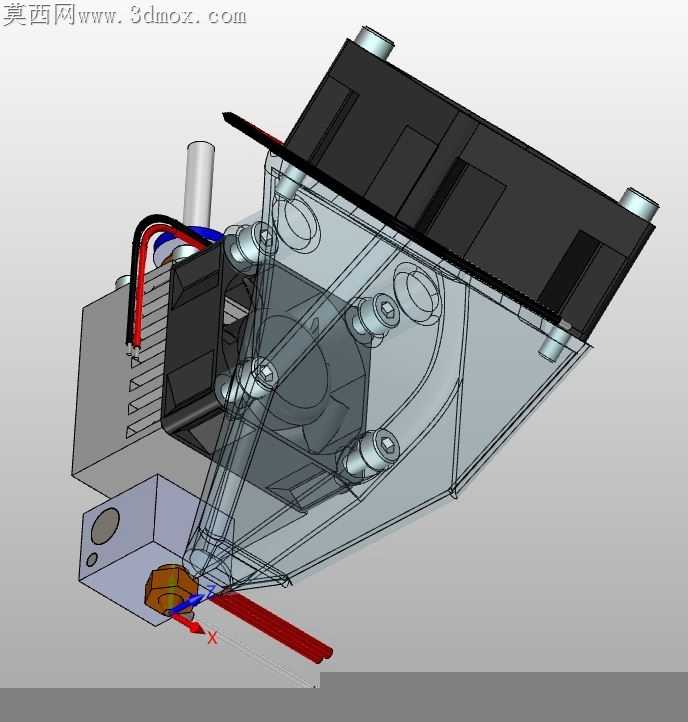

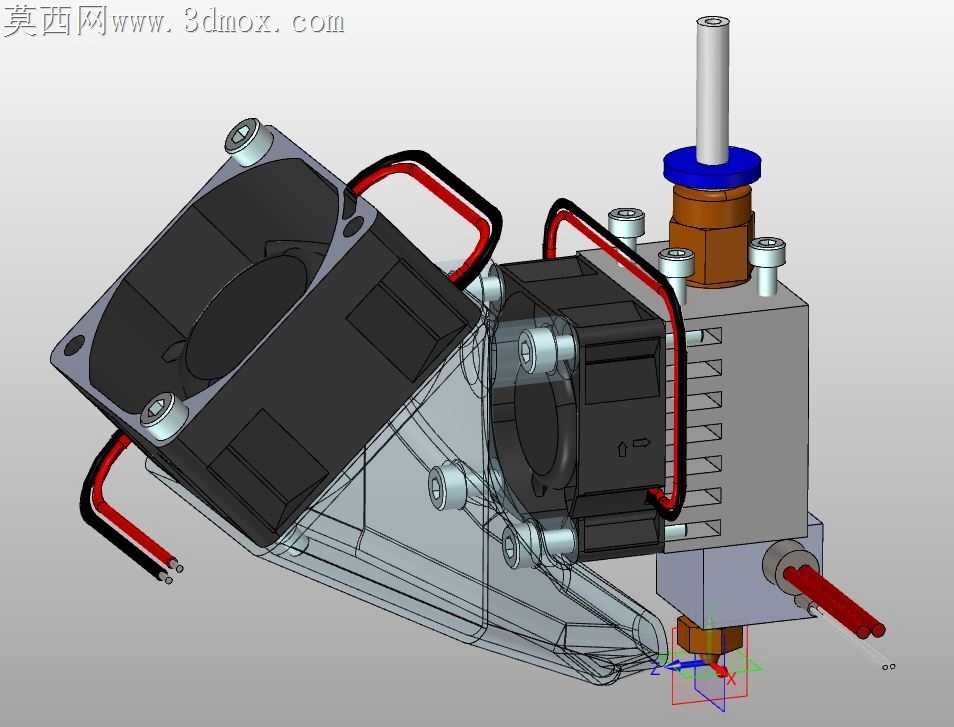

桌面级FDM 3D打印机热端工作时，喉管段温度失控窜升是最常见的堵头诱因，常规单风扇直吹的方案往往顾此失彼——散热鳍片的冷量覆盖不均，靠近加热块的喉管下段容易积碳卡料，打印PLA这类对冷却敏感的耗材时，刚挤出的丝材如果没有定向风道约束冷却，层间粘结力和成型精度都会打折扣。这套热端组件的风道设计没有采用常见的全包式封闭外壳，而是用半透明的薄壁导流结构把两个轴流风扇的出风做了分流，一路直吹散热鳍片的每一片肋条，让喉管进料段全程维持在耗材玻璃化转变温度以下，另一路风顺着斜向导流面精准吹向喷嘴下方刚挤出的熔丝位置，不会把冷风吹到加热块上造成温度波动。两个风扇的安装座做了嵌入式的定位凸台，和散热铝块的安装孔位完全对齐，装配时不需要额外调整角度，螺丝锁紧后风扇和风道的贴合面没有缝隙，不会出现漏风损失风压的问题。喉管和加热块的衔接处做了台阶定位，避免装配时喉管插入过深堵住流道，或是插入过浅造成溢料。顶部的进料导向管座做了倒角扩口，送丝时耗材能顺滑对准喉管中心，不会出现送丝偏移磨穿喉管侧壁的问题。散热鳍片的肋条间距做了针对性调整，既不会因为肋条过密增加风阻降低散热效率，也不会因为肋条过疏减少换热面积，配合风扇的风压刚好能把喉管的温度梯度控制在合理区间，加热块的温度不会顺着喉管向上传导到送丝齿轮位置，避免耗材提前软化造成送丝打滑。风道的薄壁结构做了均匀的壁厚处理，打印制作时不会出现翘曲变形，安装后和风扇、散热块的贴合度足够，出风方向始终对准喷嘴挤出位置，打印悬空结构时丝材能快速冷却定型，减少拉丝和垂坠的瑕疵。加热块侧面的热敏电阻和加热棒安装孔做了紧配公差，装配时不需要额外打胶固定，就能保证温度检测的准确性和加热效率，出线位置做了圆角处理，避免长时间高温工作后线材绝缘层被棱角磨破造成短路。整套组件的安装孔位完全适配Tevo Tarantula i3机型的原有安装座，替换原有热端时不需要修改机架结构，直接锁付螺丝就能完成装配，风道的角度经过反复调试，不会和打印平台的运动路径发生干涉，X轴来回移动时不会出现剐蹭打印件的问题。
