双色进料XCR挤出喷头火山款结构设计

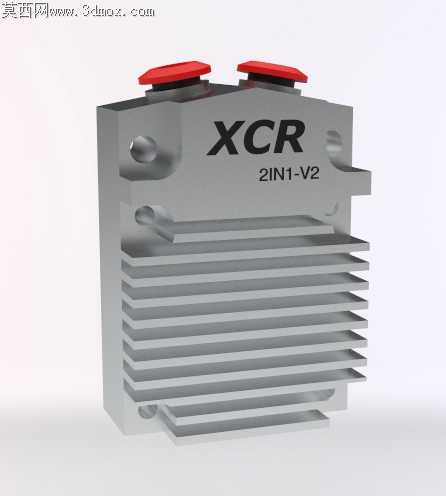

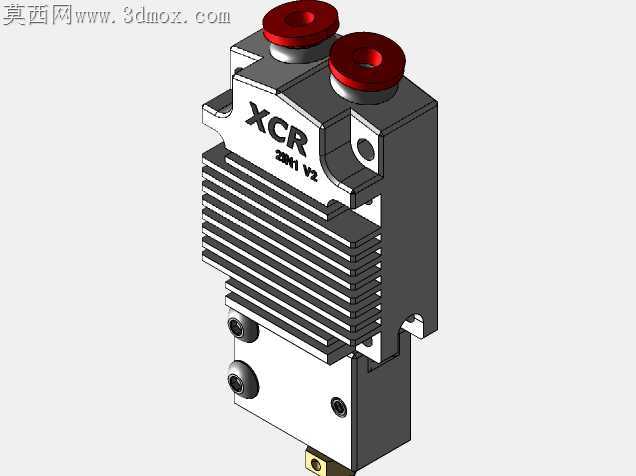

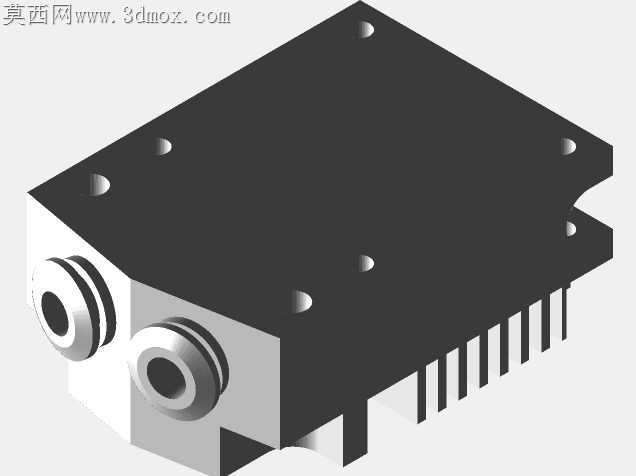

桌面级FDM双色打印常碰到进料串色、散热段积碳、喉管漏料的老问题，这款XCR 2IN1-V2火山喷头的结构设计，刚好对着这些加工装配里的痛点做了针对性调整。顶部两个进料接口做了同轴度0.02mm的限位凸台，红色的快插接头压入后不会因为长期送料的往复推力出现偏斜，进料路径的转角处做了R1.2的圆弧过渡，没有直角死区，耗材送进时不会因为阻力骤增出现断料，尤其是打印柔性耗材时，不会出现耗材弯折卡滞的情况。散热鳍片的排布没有用等距的常规设计，靠近进料端的鳍片间距比靠近热熔端宽0.8mm，空气流通时能在进料侧形成更快的流速，把喉管上半段的温度稳定在耗材玻璃化转变温度以下，避免耗材提前软化膨胀堵在喉管位置。鳍片和主体基座的连接面做了0.05mm的过盈配合，不用额外打胶固定，装配时压入到位就能保证热传导效率，长期高温工作也不会出现鳍片松动移位的问题。中部的隔热块用了低导热的材质，和上下散热段、热熔块的连接孔位做了错位防呆设计，装配时不会装反方向，连接螺丝的沉孔深度刚好和螺丝头厚度匹配，锁附后螺丝头不会突出表面，不会和打印机的X轴滑车产生干涉。热熔块的火山款喷嘴适配0.8mm到1.75mm的耗材流量，流道做了镜面抛光处理，两种颜色耗材切换时，残料能在30mm的回抽行程内完全排出，不会出现混色杂色的问题。喷嘴和热熔块的连接螺纹做了3牙的密封段，高温工作时不会出现熔料从螺纹缝隙渗出的情况，日常维护更换喷嘴时，也不会因为螺纹积料出现拧不动的问题。侧面的XCR标识做了0.2mm的阴刻处理，不是后期粘贴的铭牌，长期接触高温和车间粉尘也不会脱落标识，设备维护时能快速识别配件型号。底部的加热块和热敏电阻安装孔做了侧置设计，接线方向朝向X轴滑车的走线槽，不会和打印平台产生剐蹭，走线时能顺着滑车的理线夹固定，避免长期运动导致线材弯折断裂。整个组件的装配公差控制在0.03mm以内，所有对接面没有错位台阶，耗材在整个流道里行进顺畅，不会出现局部阻力过大导致的出料不均，打印大流量模型时，出料速度能比普通单喷头提升40%左右，同时双色切换的废料长度能控制在20mm以内，减少耗材浪费。
