手摇式齿轮变速传动机构

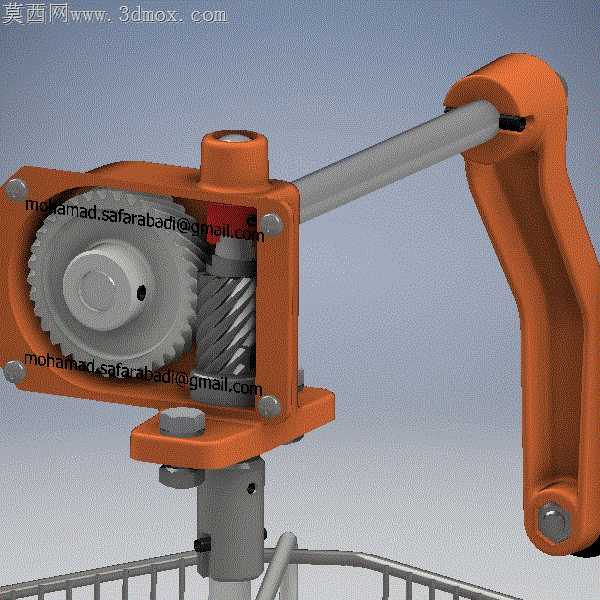

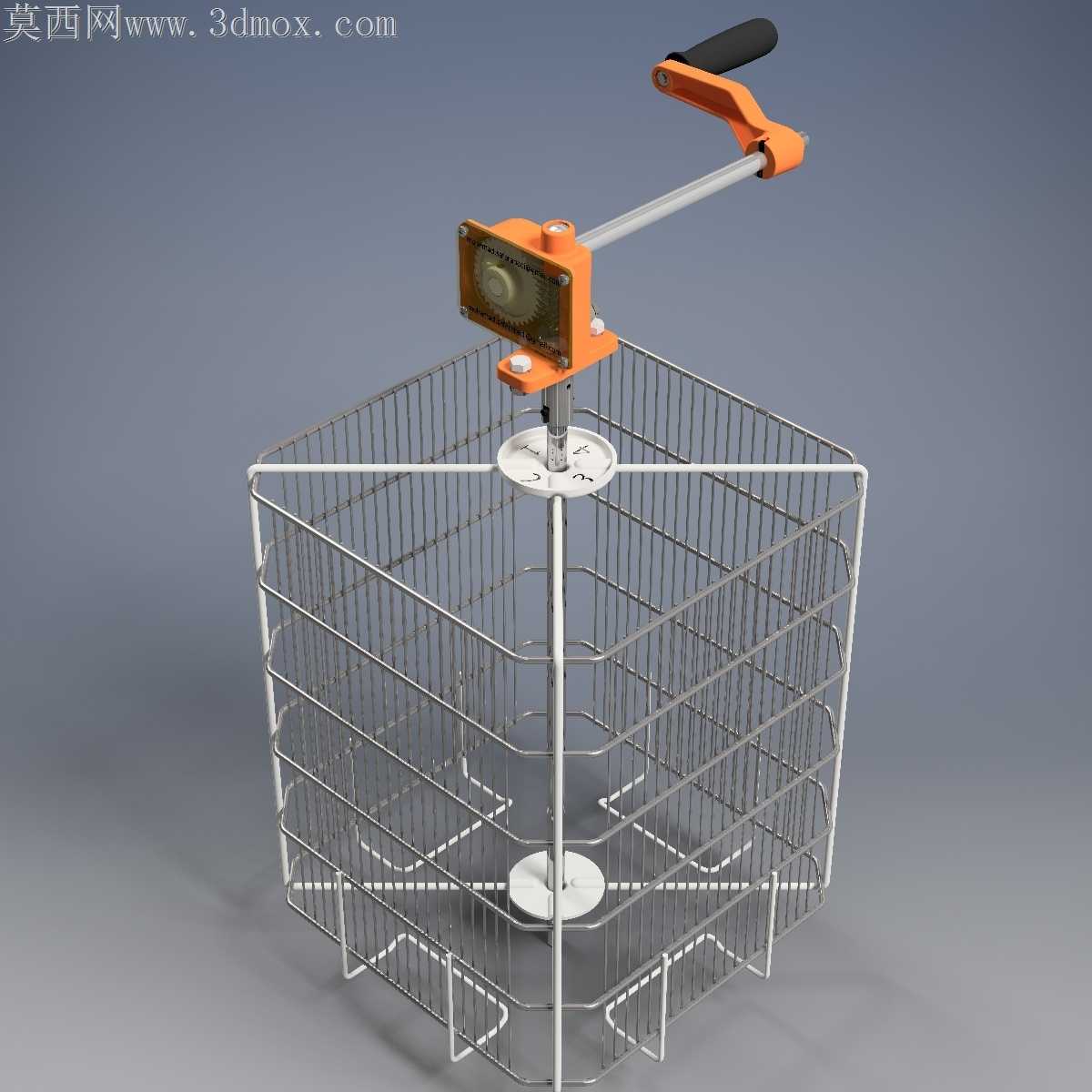

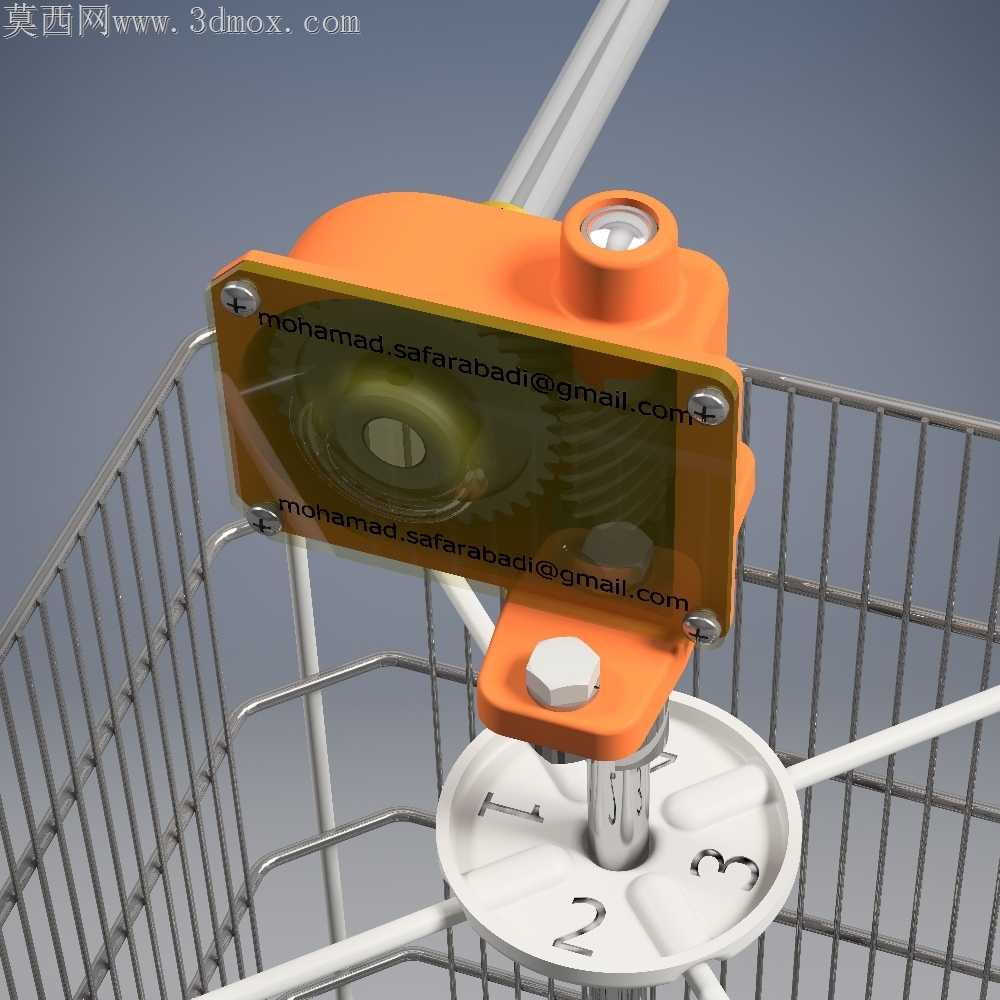

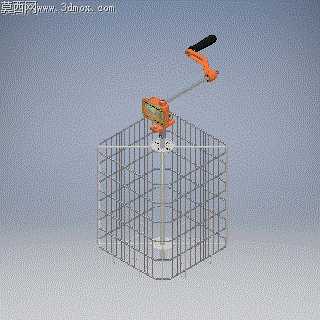

小载荷手动变速机构在实训台架上常出现摇臂卡滞、齿轮啮合偏磨的问题，根源在于装配阶段没有给啮合副预留合理的侧隙，同时壳体的同轴度公差没有匹配手动输入的偏载特性。这套手摇变速机构的壳体采用剖分式对接结构，橙色涂装的铸铝壳体在轴承安装位预留了0.02mm的过盈量，既保证输入轴、中间轴、输出轴的同轴度，又能避免过盈量过大导致轴承转动阻力陡增，摇臂输入时出现顿挫感。

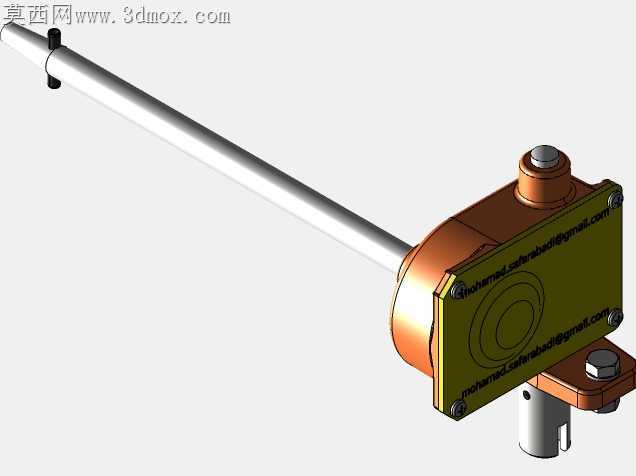

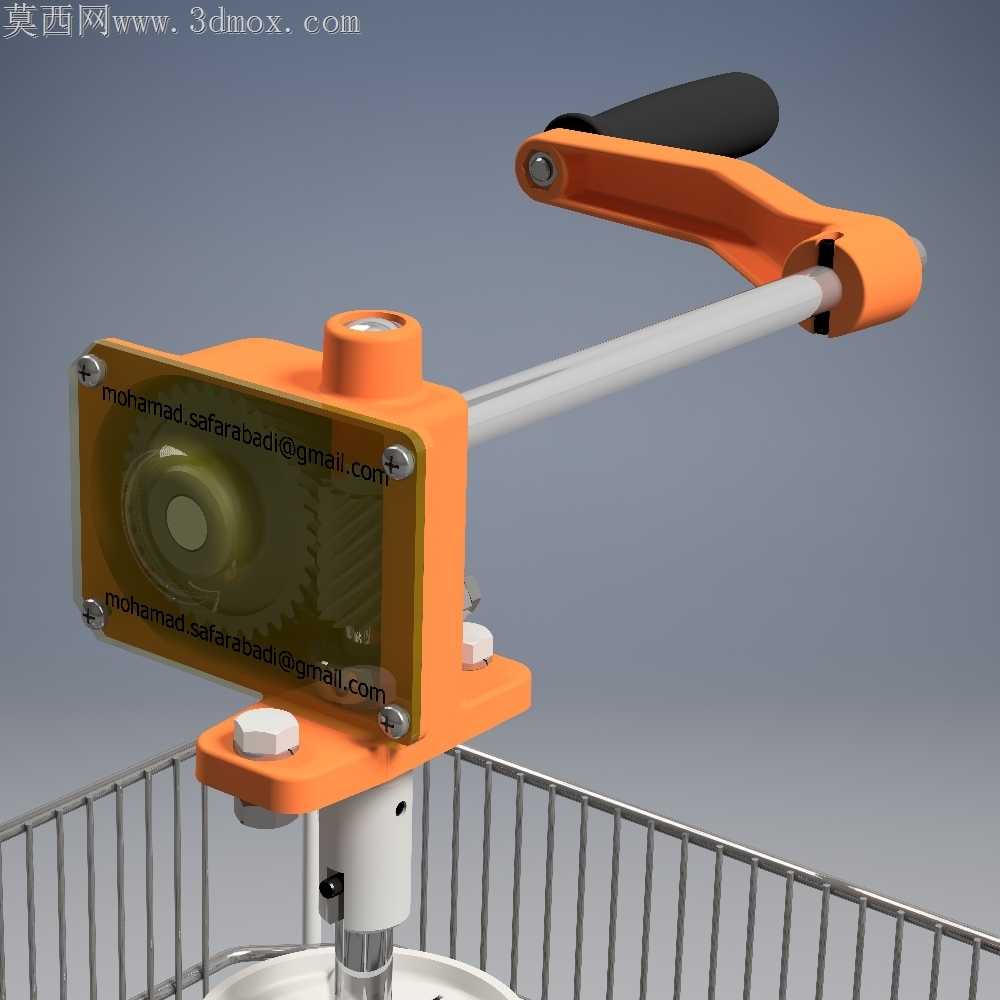

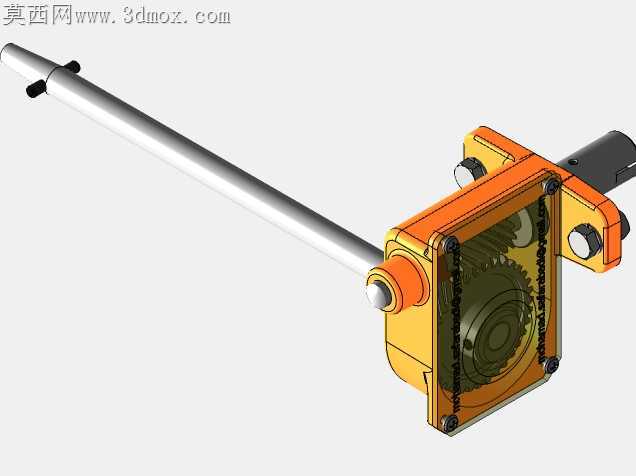

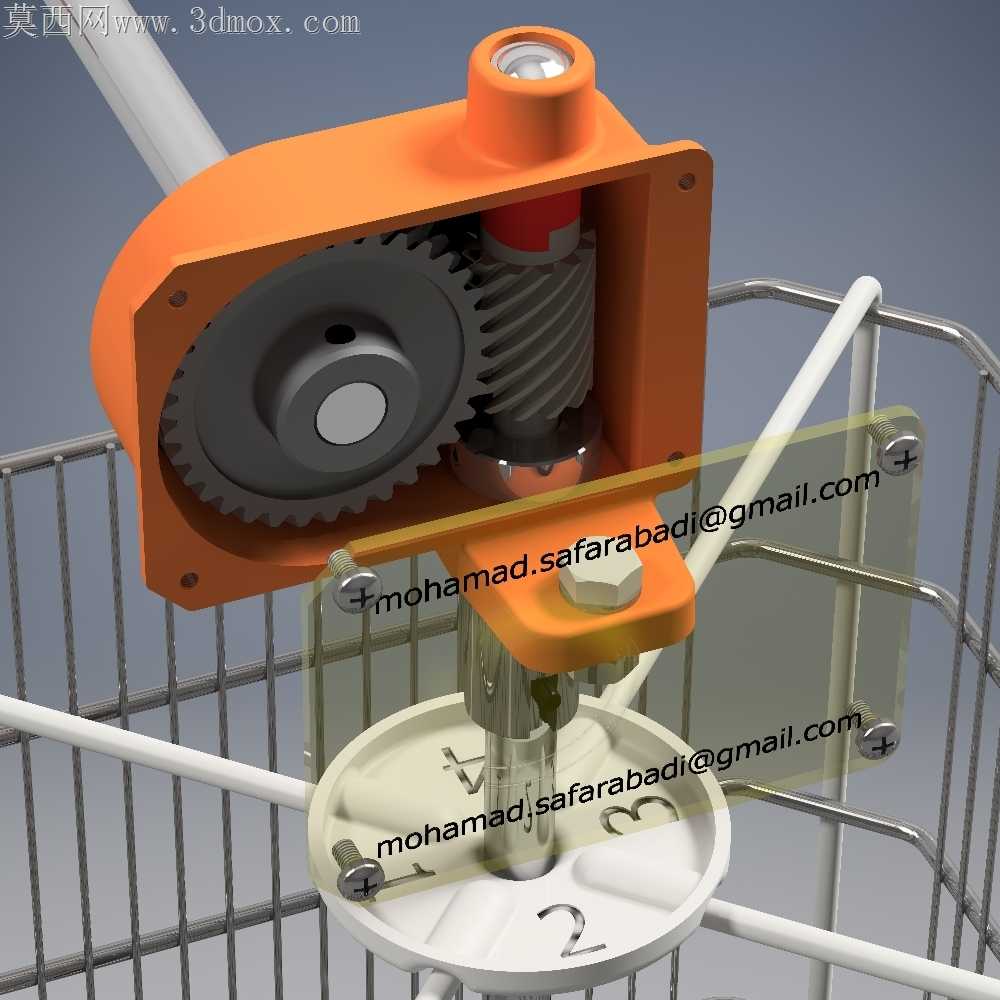

摇臂与输入轴的连接采用扁位加锁紧螺钉的固定方式，没有使用常规的键连接，正是考虑到手动输入的扭矩波动大，扁位结构能承受更大的瞬时冲击，不会出现键槽崩裂的问题。壳体内的蜗轮蜗杆副与正齿轮组采用错位布置，蜗杆轴直接承接摇臂输入的扭矩，通过蜗轮将动力换向传递给正齿轮组，这种布置能把大减速比的结构压缩在极小的壳体空间内，不会出现常规多级齿轮变速机构壳体过长、悬臂轴挠度超标的问题。

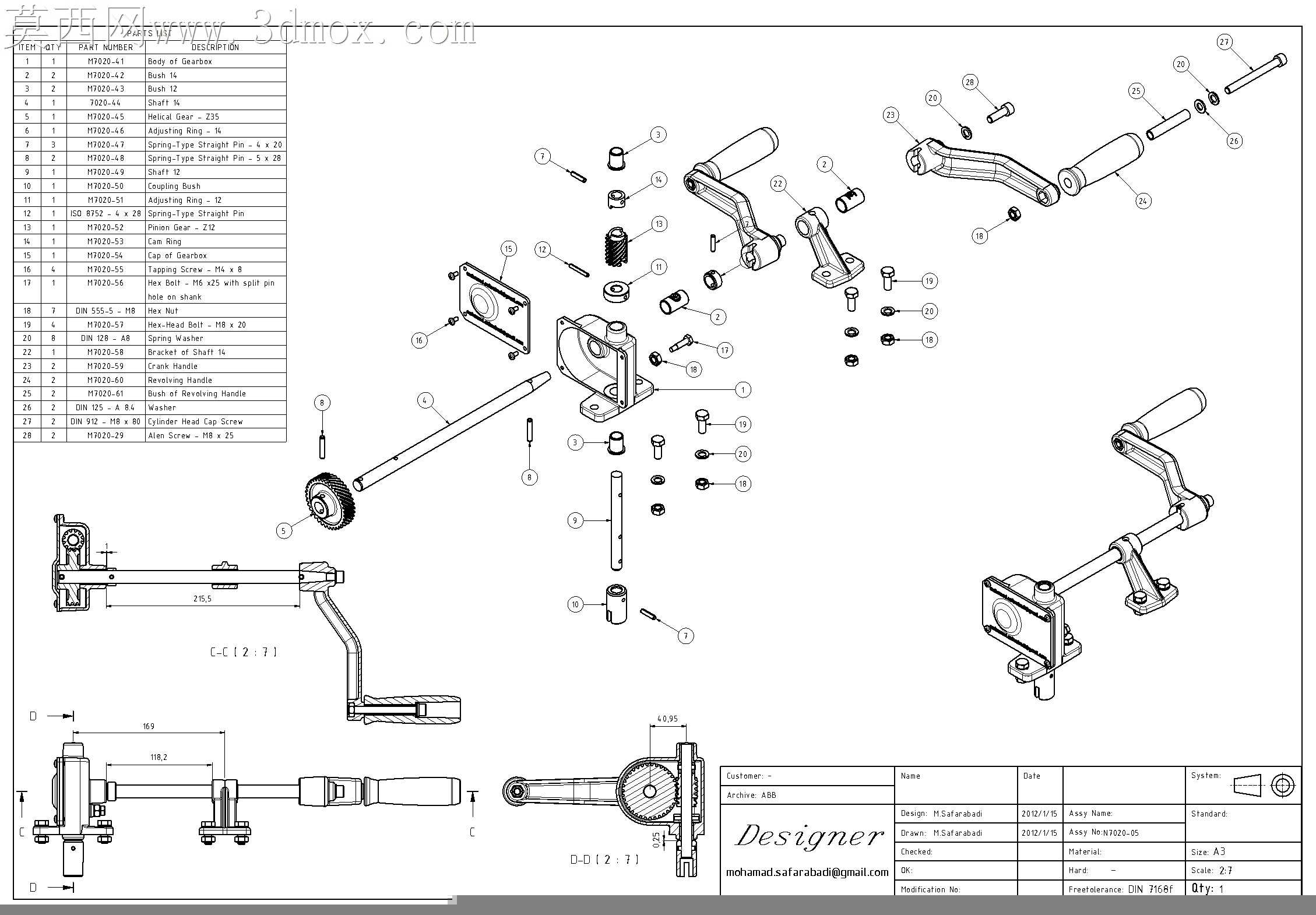

装配时要先将蜗轮蜗杆副装入下半壳体，调整蜗杆的轴向间隙到0.01-0.03mm之间，再扣合上半壳体，穿入固定螺栓时要按对角顺序逐步拧紧，避免壳体受力不均导致轴承孔错位，后续装入正齿轮组时，要在啮合齿面涂抹少量润滑脂，手动转动摇臂检查齿轮啮合的接触斑点，接触斑点要分布在齿面中部，偏载量不超过齿宽的15%，否则要调整轴套的厚度补偿同轴度误差。输出轴下端的连接法兰采用止口定位，止口的配合公差选H7/h6，既能保证外接负载的同轴度，又能方便快速拆装更换不同的负载模块。

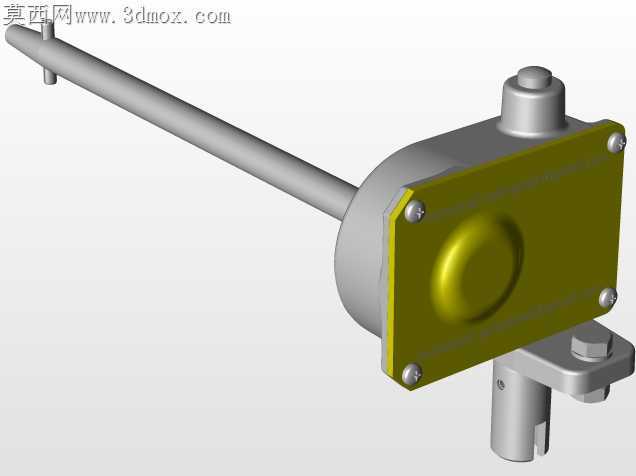

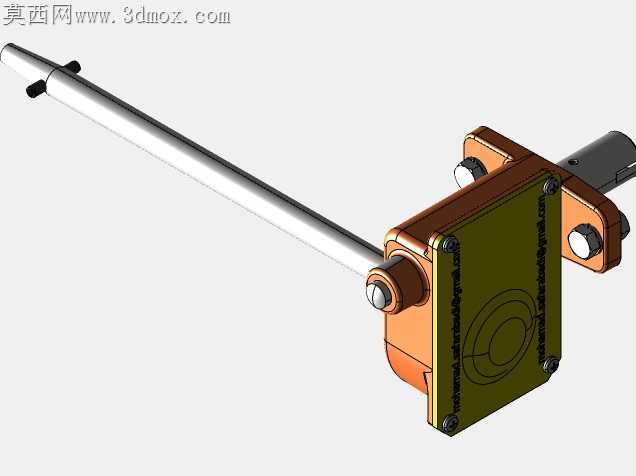

壳体外侧的加强筋沿着螺栓连接位和轴承安装位延伸，没有做多余的装饰性结构，铸铝材质的筋厚控制在3mm，既保证壳体的刚性，在手动摇臂施加偏载时不会出现壳体变形导致齿轮脱啮，又能控制整体重量，方便在实训台架上快速移位安装。摇臂的握持段做了圆弧过渡，没有尖锐棱角，手动操作时不会硌手，摇臂与壳体之间预留了足够的操作空间，戴劳保手套操作也不会出现磕碰壳体的问题。

这套机构没有设置复杂的换挡结构，固定减速比的设计更适合作为机械基础实训的拆装载体，学员在拆装过程中能直观理解蜗轮蜗杆的换向传动特性、齿轮啮合侧隙的调整方法、剖分式壳体的装配公差控制逻辑，比纯理论教学更容易掌握机械传动的核心装配要点。实际调试时如果出现摇臂转动阻力过大的问题，不要盲目打磨齿轮齿面，先检查壳体螺栓的拧紧力矩是否均匀，再检查轴承是否有预紧过度的情况，最后核对轴用挡圈的安装位置是否正确，很多卡滞问题都来自装配顺序错误而非零件加工误差。
