汽车差速传动机构精细化三维设计

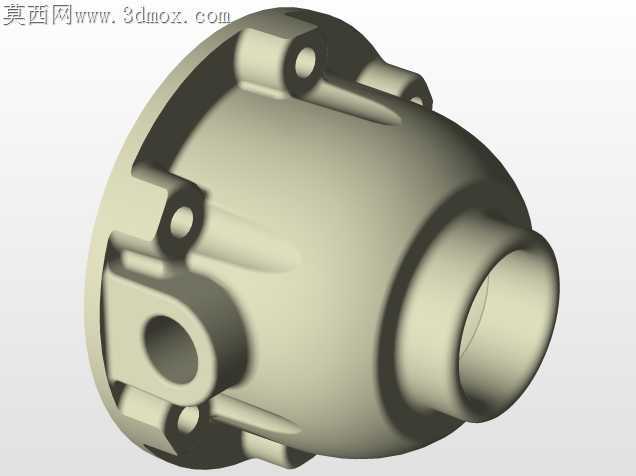

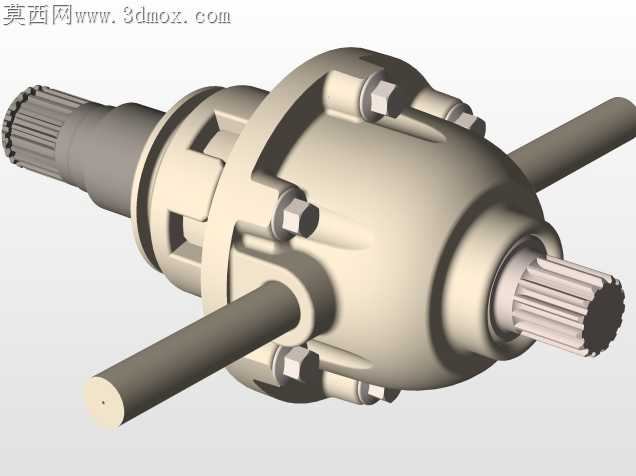

差速器壳体的球面内腔加工一直是传动部件制造里的痛点，常规三轴铣削走刀会在球面与行星齿轮轴安装孔的交接处留下接刀棱，这些棱边在齿轮高速啮合传动时，会不断剐蹭行星齿轮的背面垫片，长时间运行后垫片磨损失效，会直接导致齿轮啮合间隙变大，传动异响甚至打齿。这套差速模型在结构设计阶段就针对这个加工痛点做了适配调整，把球面内腔与轴孔的交接位置做了0.3mm的圆角过渡，既不会影响行星齿轮的转动自由度，又能给铣刀留出退刀缓冲空间，避免接刀棱的产生，后续精加工时一次走刀就能成型，不用额外做钳工修磨工序。

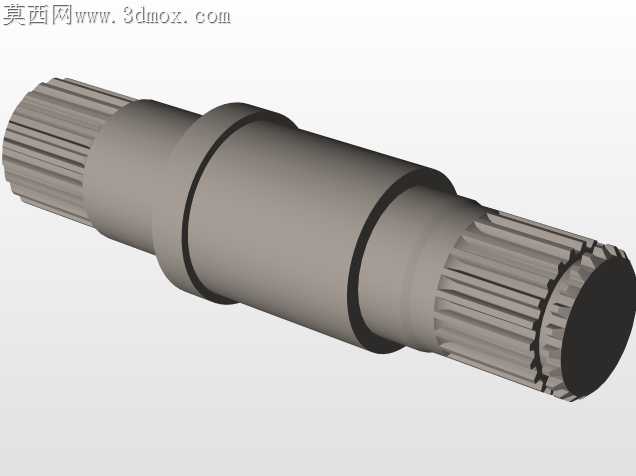

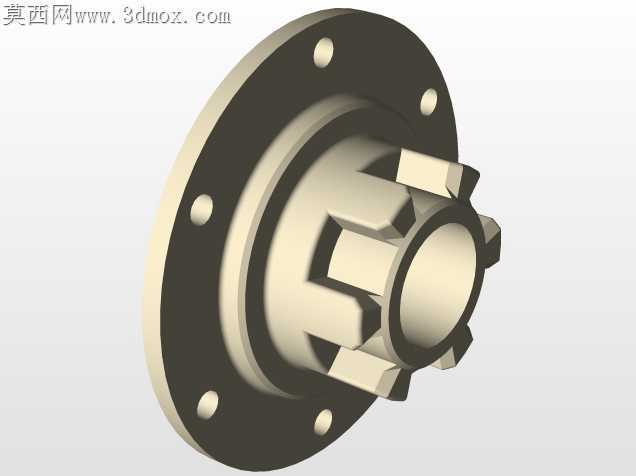

差速器左右两端的花键轴与壳体的配合位置，没有采用传统的过盈压装设计，而是在轴肩位置预留了0.02mm的间隙配合段，同时在壳体对应位置设计了环形储油槽，装配时涂抹低温润滑脂，压装过程中不会因为过盈量过大刮伤花键表面的淬硬层，储油槽里的润滑脂还能在长期运行时缓慢释放，缓解花键配合面的微动磨损。十字行星齿轮轴的四个轴颈端面，没有做平齐处理，而是设计了微小的偏心倒角，装配时四个行星齿轮能自动找正啮合中心，不会出现轴颈卡滞导致的差速失效，哪怕是半轴转速差达到每分钟上百转，齿轮啮合面的接触应力也能均匀分布，不会出现局部齿面过载崩齿的问题。

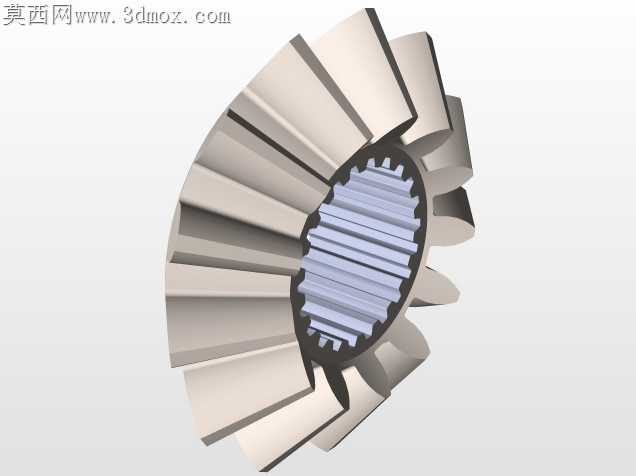

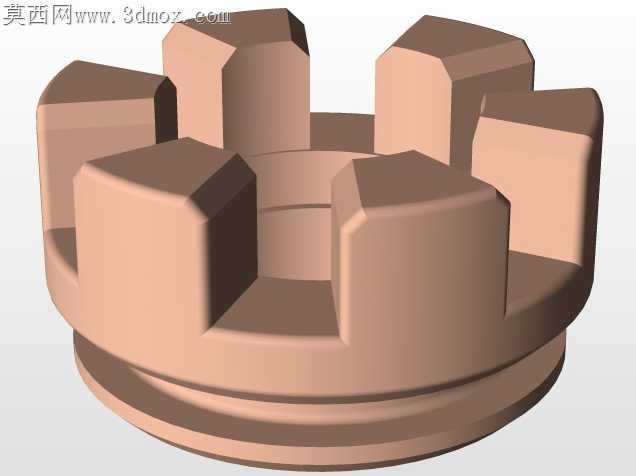

半轴齿轮与壳体之间的推力垫片，模型里特意在垫片表面设计了六道径向导油槽，差速器运行时飞溅的润滑油能顺着导油槽进入齿轮背面的摩擦面，不会因为垫片与壳体端面形成密闭油腔导致润滑不足，哪怕是车辆在泥泞路面长时间单侧打滑，差速器内部持续高负荷运转，摩擦面的温度也能控制在合理区间，不会出现垫片烧蚀粘连的故障。壳体外部的加强筋没有做等厚设计，靠近轴承安装位的筋条厚度比靠近盆齿安装位的薄1.2mm，既保证了轴承位的支撑刚度，又能减轻整体重量，同时筋条的走向顺着齿轮传动时的受力方向排布，不会出现应力集中导致的壳体开裂问题。

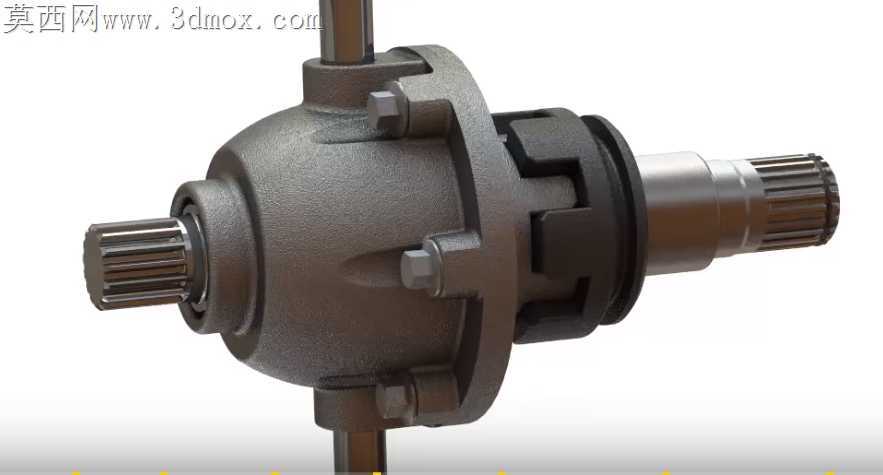

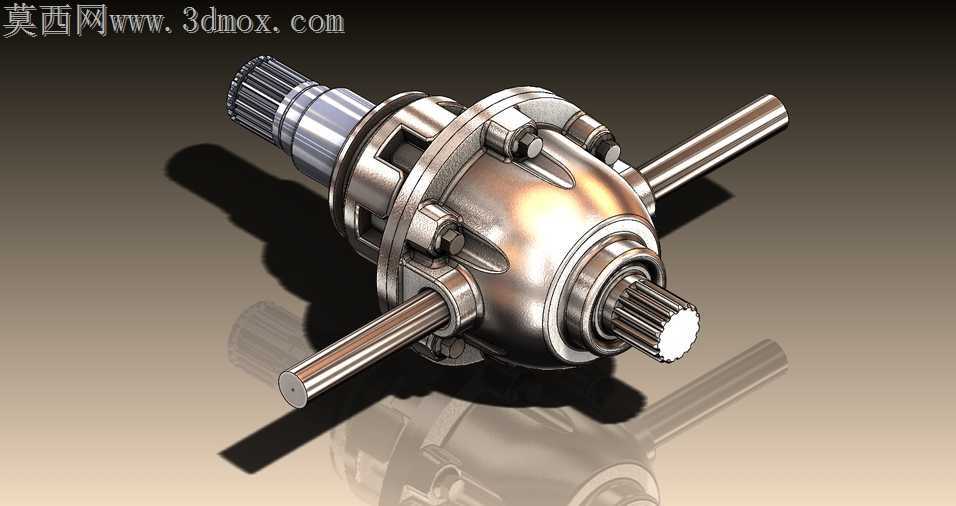

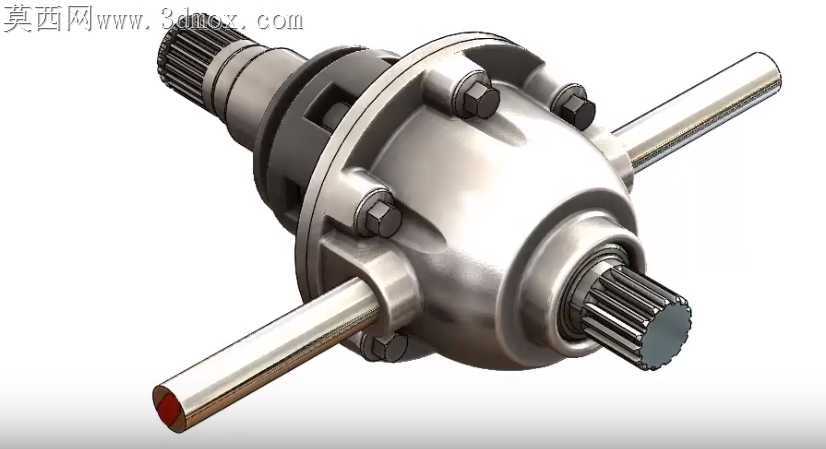

渲染时金属材质的粗糙度参数特意做了分区调整，花键轴的表面粗糙度设置为0.8，对应实际零件的磨削加工面，壳体非加工面的粗糙度设置为6.3，还原铸造毛坯的质感，齿轮啮合面的金属反光度调高0.2，能直观展现齿面的加工精度，光影调试时把主光源打在差速器的球面壳体位置，阴影柔化度调到0.4，既能清晰展现各个部件的装配关系，又不会因为阴影过重遮挡内部的齿轮配合细节。
