带脚踏控制与销钉结构的立式洗手设施

这款立式洗手设施的设计，最初是针对食品加工车间、医疗预检分诊区、无尘实验室这类需要全程无接触操作的场景做的结构优化，区别于常规家用台盆的安装逻辑，它采用一体化落地式结构，不需要依托墙体做额外承重支撑，整体外框采用薄钢板折弯焊接成型，底部预留了120mm的调节支脚安装空间，可适配地面存在5mm以内高低差的安装环境，整机安装完成后总高度控制在850mm，台盆深度180mm，宽度方向尺寸为450mm，前后进深400mm，刚好能满足单人站立操作的空间需求，不会占用过多通道面积。

从功能结构上看，它把出水控制的踏板组件集成在柜体前侧底部，踏板通过内置的连杆机构连接供水控制阀，不需要用手触碰龙头开关就能完成出水、关水的操作，能有效避免手部接触带来的交叉污染风险，踏板的踩踏行程设计在15mm，踩踏力度控制在15N以内，长时间使用也不会造成脚部疲劳，踏板表面做了防滑冲压纹路，即使鞋底沾有水渍也不会出现打滑问题。台盆上方的龙头采用高弯鹅颈结构，出水嘴距离台盆底面高度280mm，方便清洗手部、小臂以及小型操作工具，龙头后侧的挡水板高度为200mm，能防止洗手时水花溅到后方墙面或设备上，台盆的下水口设置在盆体后侧角落，配套的下水管道全部隐藏在柜体内部，不会外露影响整体整洁度。

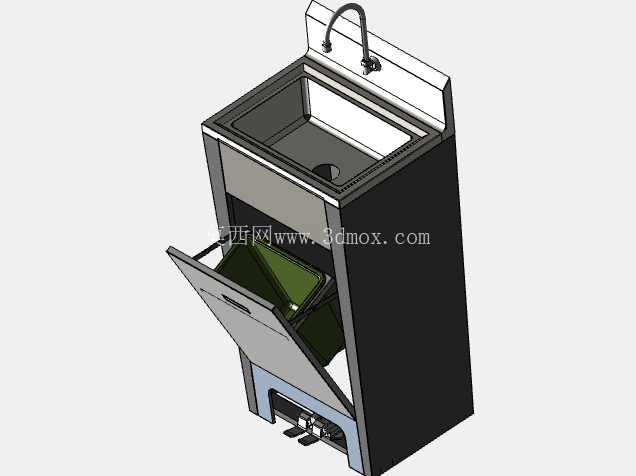

柜体部分采用上中下三段式结构设计，上段是一体拉伸成型的不锈钢盆体，边缘做了卷边处理，避免安装和使用过程中割伤操作人员；中段是储物舱室，舱门通过销钉结构和柜体框架连接，销钉采用不锈钢材质，配合尼龙衬套，开关门时不会产生金属摩擦异响，舱门打开角度可以达到110度，内部可以存放洗手液、一次性擦手纸、清洁工具等物品，舱门内侧还设置了小型置物格，可分类放置小型清洁耗材；下段是踏板机构和供水管道的安装腔，前侧预留了可拆卸的检修面板，不需要挪动整机就能完成阀门检修、管路更换的操作。

设计过程中重点考虑了不同场景的适配性，柜体外部的钣金件全部做了粉末喷涂处理，可根据使用场景选择不同的涂层颜色，食品车间可选用食品级不锈钢裸材版本，医疗场景可搭配抗菌涂层，柜体后侧预留了进水口和下水口的开孔，进水接口采用标准4分螺纹，下水接口适配常规50mm下水管，不需要额外做转接头就能完成管路对接。结构建模时对所有活动部件做了运动干涉检查，踏板连杆在全行程运动过程中不会和柜体框架、内部管路产生碰撞，销钉连接位置预留了0.2mm的装配间隙，既不会出现连接松动晃荡的问题，也不会因为公差累积导致舱门开关卡滞。

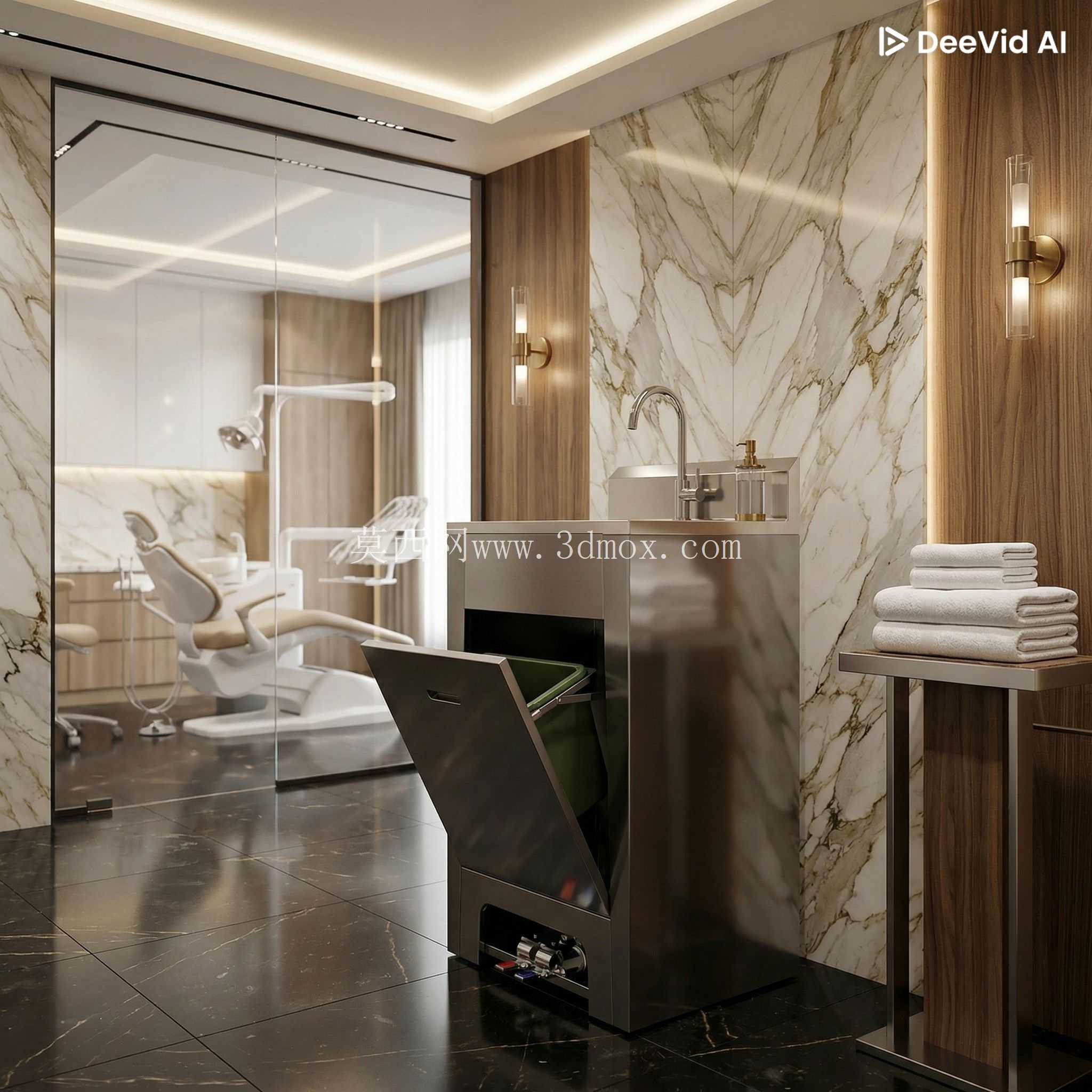

实际落地使用时，这类设施可以直接摆放在车间入口、通道旁、临时检测点等位置，不需要做墙面打孔固定，接好进出水管就能投入使用，相比传统壁挂式洗手池，它的安装灵活性更高，后期如果需要调整点位，只需要断开管路就能整体挪动，不会破坏墙面和地面。台盆的圆弧过渡设计也避免了清洁死角，日常擦拭消毒时可以直接擦到所有边角位置，不会积存污垢，柜体底部距离地面预留了100mm的空隙，方便清洁人员清扫地面垃圾，不会出现卫生清理不到位的死角。
