摩托车制动系统专用锁紧螺母结构设计

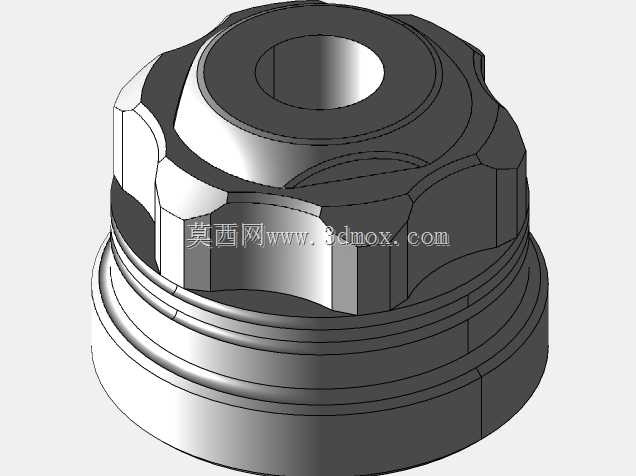

　　这款锁紧类零件主要应用在跨骑、踏板类摩托车的盘式制动回路中，安装位置处于制动卡钳与刹车油管的衔接节点，或是制动摇臂的转轴锁紧位，核心作用是在车辆高频振动、频繁制动的工况下，保持制动部件的连接预紧力不衰减，避免因连接松旷引发的制动行程变长、制动力传递滞后等安全隐患。从实际装车场景来看，摩托车行驶过程中会持续承受发动机运转振动、路面颠簸冲击，制动动作发生时还会叠加瞬时的轴向冲击力与周向剪切力，普通六角螺母在这类交变载荷下很容易出现螺纹副咬合磨损、预紧力流失的问题，这款零件的结构设计正是针对这类工况做了针对性优化。外形上采用了多段式阶梯结构，下部带有多圈环形密封槽，装配时可以嵌套O型密封圈，阻断泥水、沙尘进入螺纹连接副，

　　延长螺纹的使用寿命，同时避免外界杂质进入制动回路污染制动液；上部的外轮廓做了多面切削的防滑结构，不是常规的六方造型，而是增加了多个受力卡位，不管是用套筒还是专用扳手紧固，都能获得更大的受力接触面积，减少装配时的打滑概率，也能在后期维护拆卸时避免因棱角磨损导致的拆件困难。设计过程中首先要匹配对应车型的安装边界，内孔螺纹规格要和制动管路接头、转轴的螺纹参数完全契合，阶梯段的外径尺寸要适配安装位的沉孔空间，不能和周边的制动盘、挡泥板等部件产生运动干涉；零件的总高度要控制在合理范围，既要保证螺纹啮合长度满足强度要求，又不能超出安装空间的轴向余量，避免装配后出现顶死、密封件压缩量不足的问题。从受力角度计算，螺纹啮合长度不小于螺纹公称直径的1.

　　2倍，才能保证在最大制动力矩下螺纹副不会发生滑牙失效，外轮廓的受力面角度经过反复调整，让扳手施加的扭矩能更均匀地传递到整个零件，不会因为局部应力集中导致零件棱角崩裂。下部的密封槽深度和宽度也经过匹配，选用对应线径的密封圈后，装配到位时密封圈的压缩率保持在20%-30%区间，既能达到IP65级别的防尘防水效果，又不会因为压缩量过大导致密封圈过早老化失效。这类零件虽然体积不大，但属于制动系统的安全连接件，设计时所有的尺寸公差都要严格控制，内螺纹的精度等级选用6H级，外轮廓的受力面相对于螺纹轴线的同轴度公差控制在0.1mm以内，保证装配后受力均匀，不会出现偏载。表面处理一般选用镀锌钝化或者达克罗工艺，提升耐盐雾腐蚀性能，应对摩托车日常行驶中遇到的雨水、融雪剂等腐蚀场景，延长零件的整体使用寿命。
