多隔层立式工业仓储置物货架结构设计

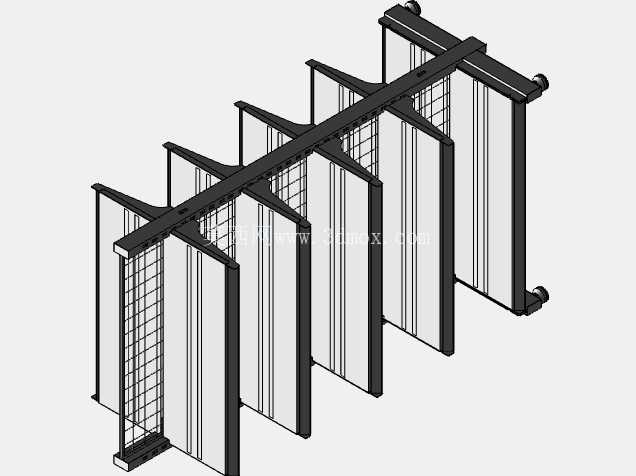

　　在生产车间、电商仓储、备件库房等场景中，这类立式多隔层货架是物料规整、空间利用率提升的核心承载设施，区别于普通民用置物架，工业场景下的货架需要兼顾承重稳定性、取放便捷性与空间适配性，本次设计的货架采用单排立柱搭配横向承托梁的框架结构，主立柱采用加厚矩形截面型材，沿竖向等距排布承托挂位，可根据存储物料的包装尺寸灵活调整层板的安装高度，适配不同规格的工件、包装箱、工装备件的存放需求。从结构受力角度出发，货架的主横梁与立柱连接位置采用嵌入式挂接配合防脱卡扣设计，避免叉车取放底层货物时碰撞导致横梁移位，每片竖向分隔板采用网格与整板结合的形式，网格段用于轻质小件的侧向防护，整波段用于规整片状、长条形物料的侧向限位，防止物料侧倾滑落。

　　设计过程中首先核算了单根主立柱的轴向承重冗余，按照单层层载均匀分布的工况，校核了横梁的抗弯挠度，将满载状态下横梁的最大形变量控制在跨度的千分之一以内，避免长期承重出现不可逆变形。货架的底部设置可调式地脚，可适应库房地面存在的30mm以内的高度差，保证整组货架安装后处于水平状态，避免局部受力过载。安装边界方面，该货架单组长度适配标准1200mm工业托盘的纵深方向，安装时侧边预留不小于100mm的安全间隙，避免与相邻货架、墙面、消防设施产生干涉，顶部预留不小于500mm的空间满足消防喷淋的覆盖要求。

　　在实际使用场景中，这类货架可用于生产车间的工装夹具存放区，分类放置不同工序的工装、检具；也可用于成品仓的整箱货品存储，配合标识牌实现物料的定点定位管理；针对长条形的型材、管材类物料，可拆除部分层板，利用竖向分隔形成的长槽位进行立式存放，避免长件物料平放产生弯曲变形。结构设计上摒弃了多余的装饰性构件，所有外露棱边均做倒钝处理，避免作业人员取放货物时被划伤，整体框架采用模块化拼接设计，所有构件均可通过螺栓、挂接结构完成组装，无需现场焊接，安装拆卸效率高，搬迁调整时可拆解后重复利用，降低仓储设施的迭代成本。

　　在侧向稳定性设计上，货架背部设置交叉式拉杆结构，将整组货架的侧向抗倾覆能力提升至额定载荷的1.5倍以上，即使在地面存在轻微震动、作业人员意外碰撞的工况下，也不会出现整体侧翻的风险。层板采用防滑表面设计，表面设置凸起的防滑筋条，放置在层板上的纸箱、工件托盘不会因为轻微推拉出现滑移掉落的情况，针对存放较重金属工件的层位，额外在层板底部增加加强筋结构，提升局部承重能力，避免集中载荷导致层板凹陷。
