凯旋Bobber摩托车上联板结构设计

　　该零件为复古巡航摩托车转向系统的核心连接构件，对应凯旋Bobber与Bonneville车型的前叉上联板结构，主要承担方向把与前减震器的连接载荷，是转向操控力传递路径上的关键受力件。从实际装车场景来看，这类零件直接暴露在骑行环境中，既要承受转向时的交变扭矩、过颠簸路面时的冲击载荷，还要兼顾复古机车的外观质感，因此设计阶段需要同时平衡力学性能与外观表现。

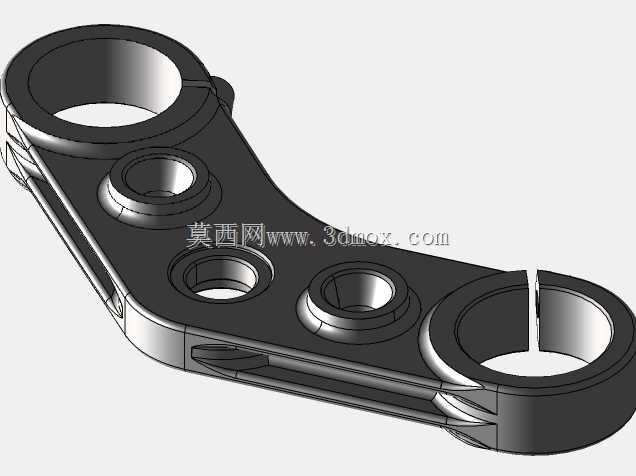

　　结构设计上，零件两端设置大直径开口抱箍结构，对应前减震器的上安装位，抱箍处预留锁紧切缝，通过螺栓收紧即可抱紧减震筒，无需额外焊接结构，既保证连接可靠性，也方便后期拆装调整减震预载行程。板体上分布的多个不同直径沉孔，分别对应方向把固定座、仪表安装支架、线束固定卡扣的安装点位，所有孔位的同轴度、位置度公差均控制在0.1mm以内，避免装车后出现部件错位、装配应力集中的问题。

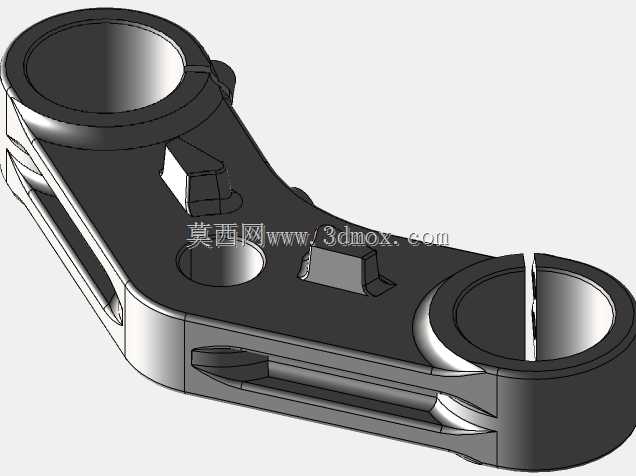

　　设计过程中优先考虑CNC加工的工艺可行性，整体采用等厚板材铣削成型，所有棱边做R0.5-R2的圆角过渡，既减少加工时的应力集中，也避免锐边对安装人员、骑行者造成割伤，同时贴合复古机车的金属质感外观要求。零件背面设置有减重凹槽，在不降低整体结构刚度的前提下，相比实心结构减重约22%，有效降低转向系统的簧下质量，提升转向操控的灵活度。

　　安装边界方面，两端抱箍的中心距严格匹配对应车型前减震的安装间距，抱箍内孔直径与原厂减震筒外径保持一致，锁紧后抱紧力满足急加速、紧急制动时的抗滑移要求，不会出现减震筒与连板相对窜动的问题。板体厚度、孔位深度均经过受力仿真校核，在极限转向、过坑冲击的工况下，最大应力值低于铝合金材料屈服强度的60%，保证长期使用的结构可靠性，不会出现变形、开裂的失效问题。这类结构也可作为同类型复古巡航车改装上联板的设计参考，通过调整抱箍间距、孔位布局即可适配不同车型的安装需求。
