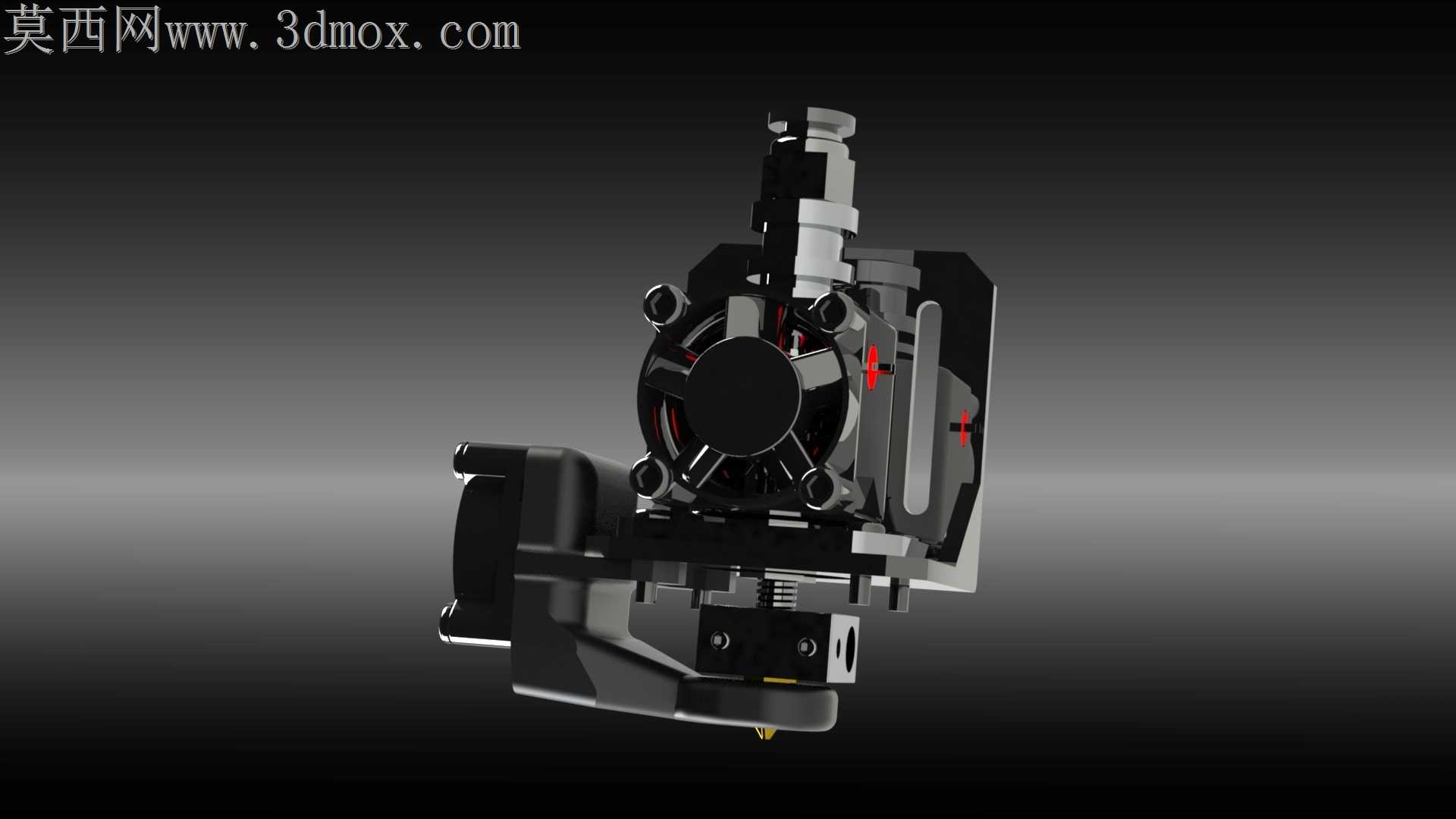

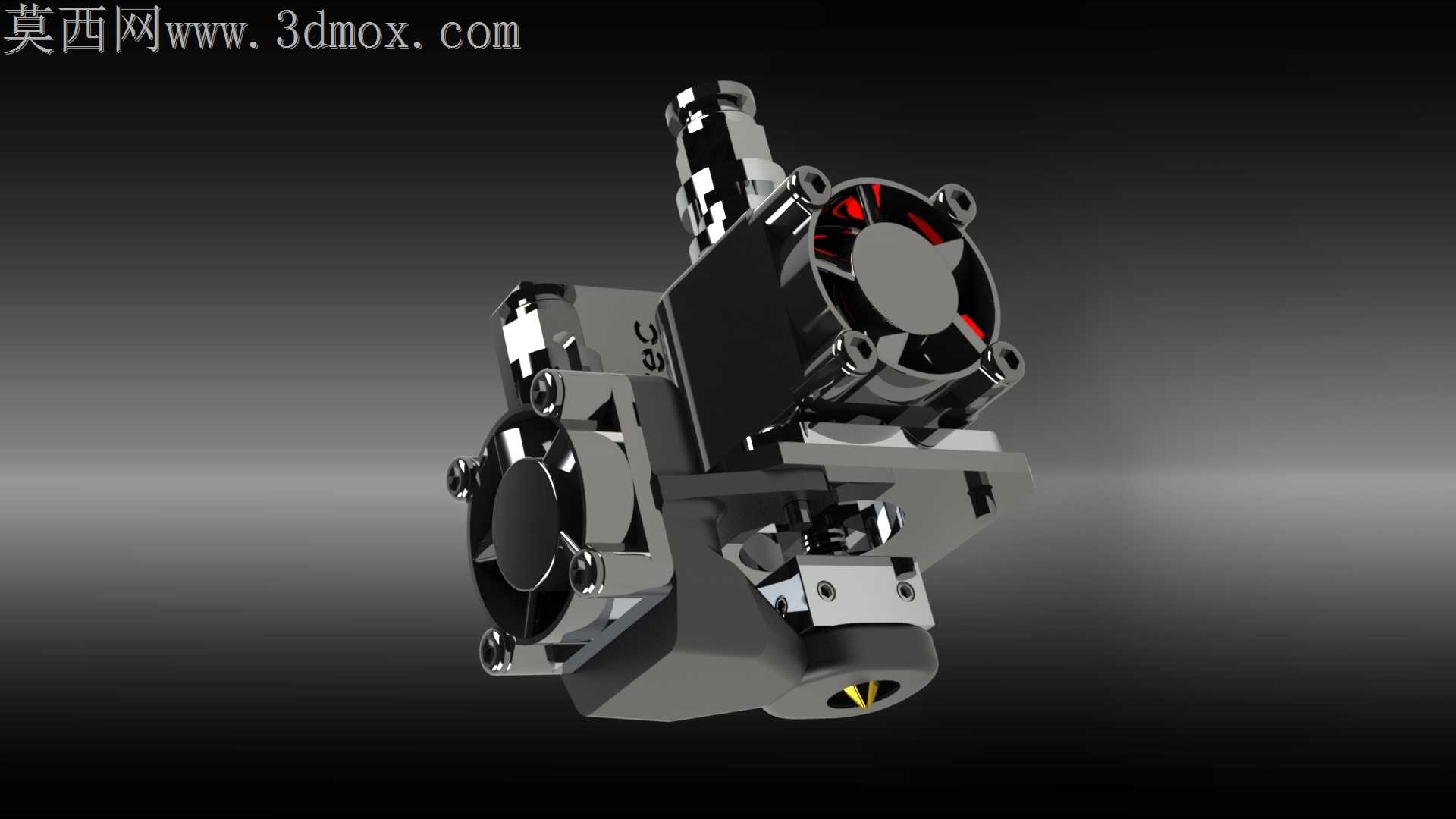

Xgentec3D打印机挤出头结构设计方案

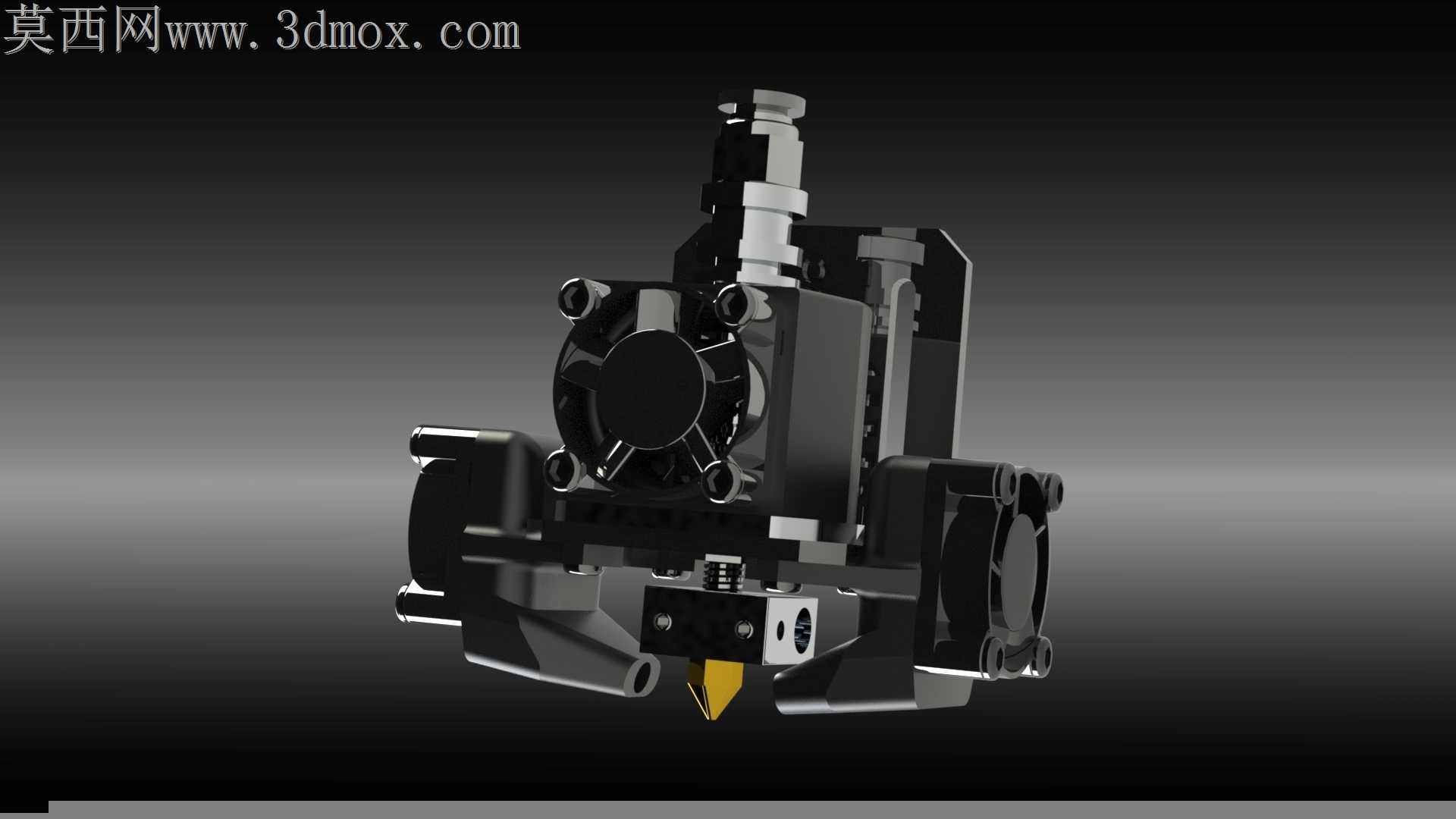

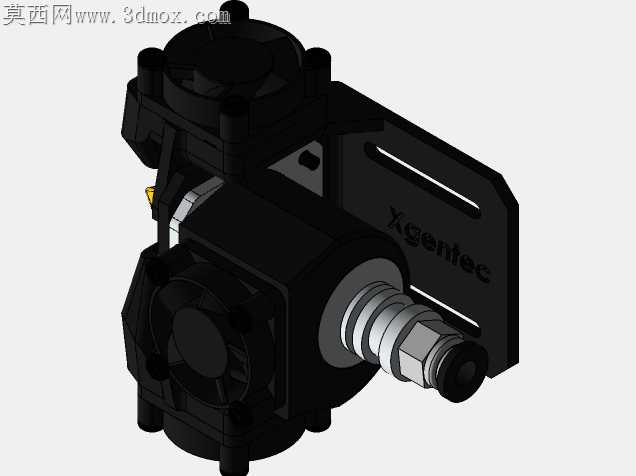

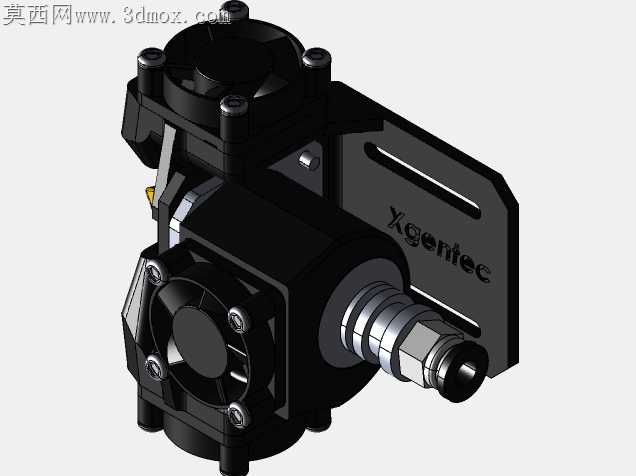

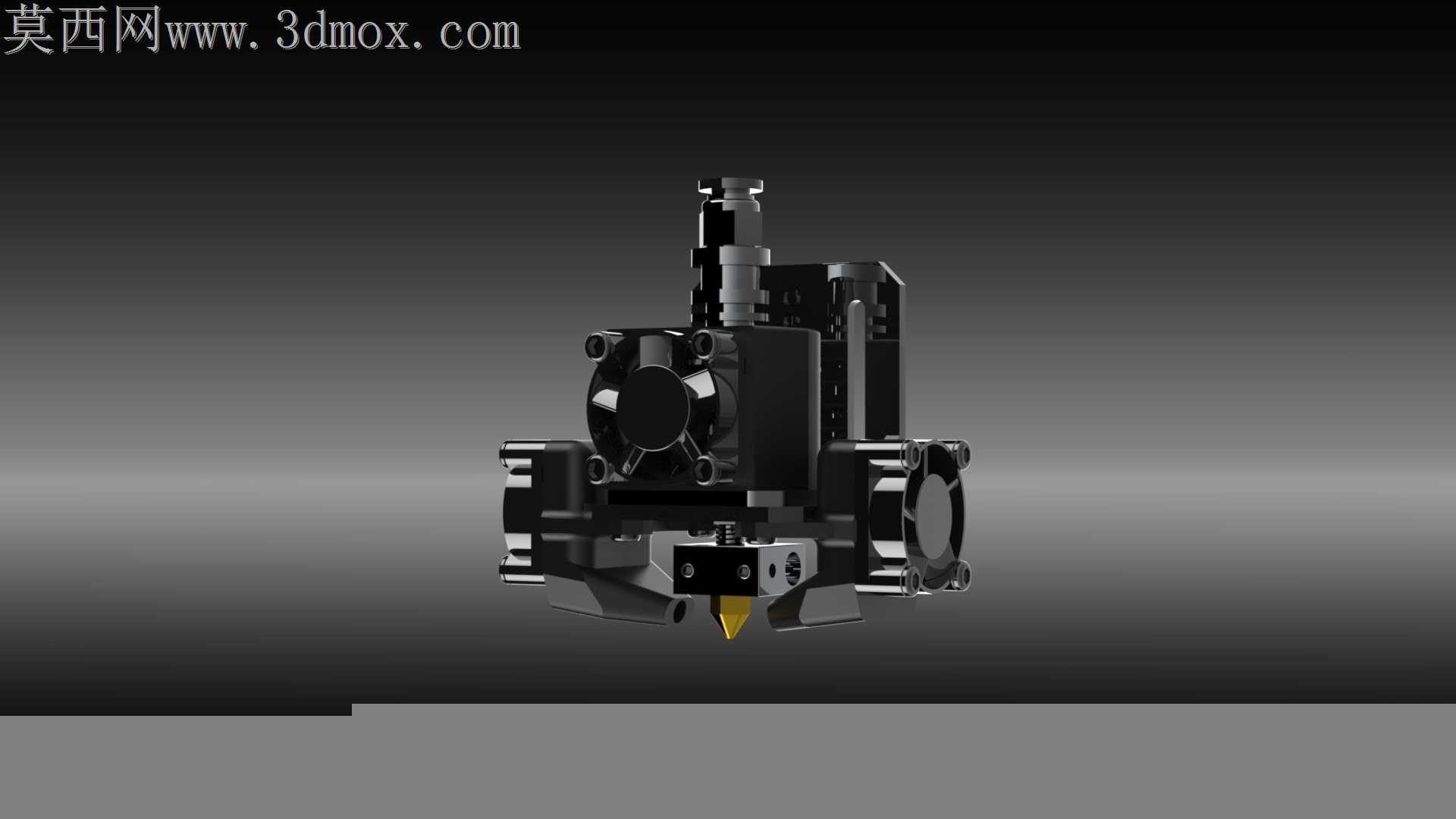

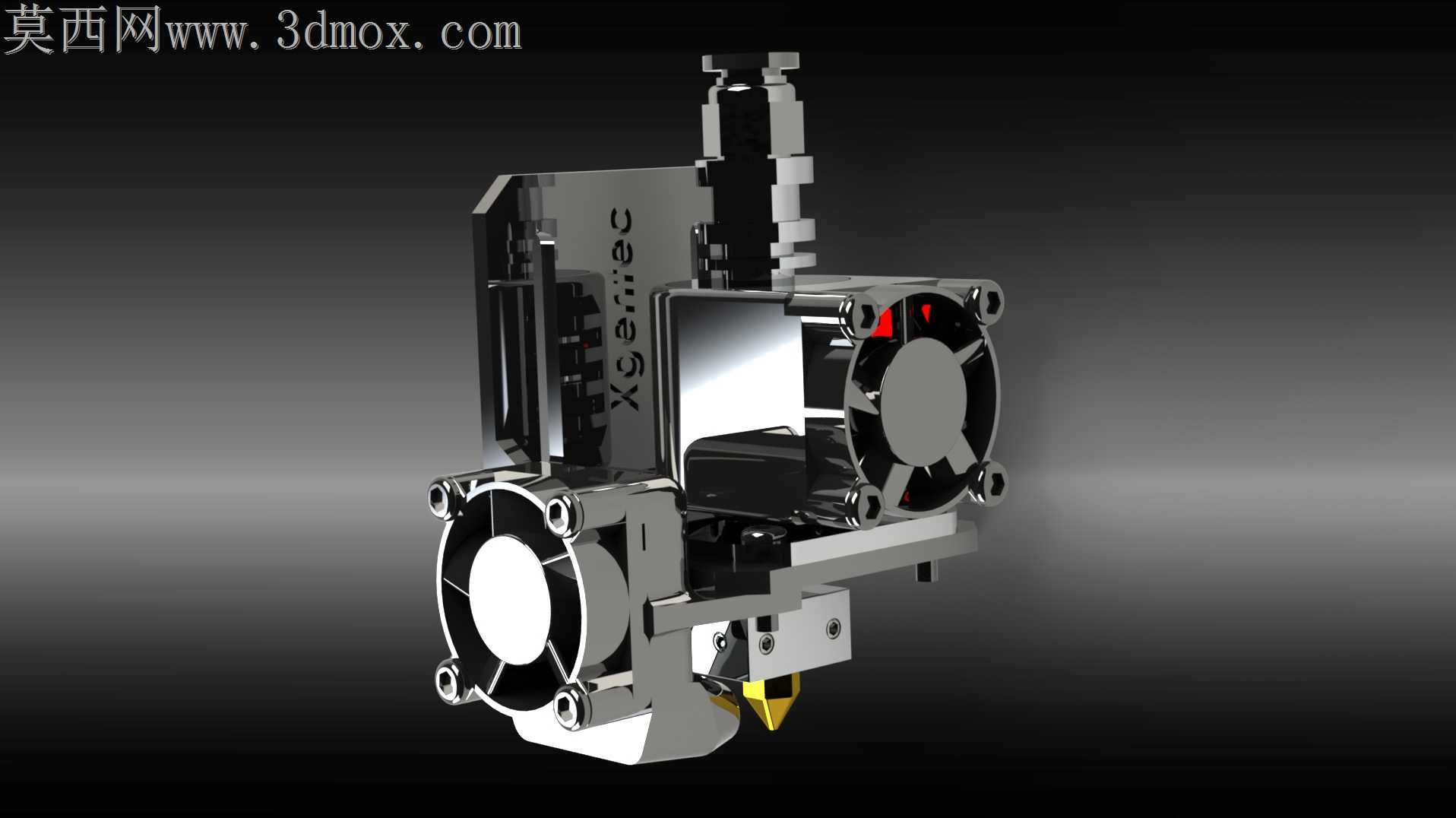

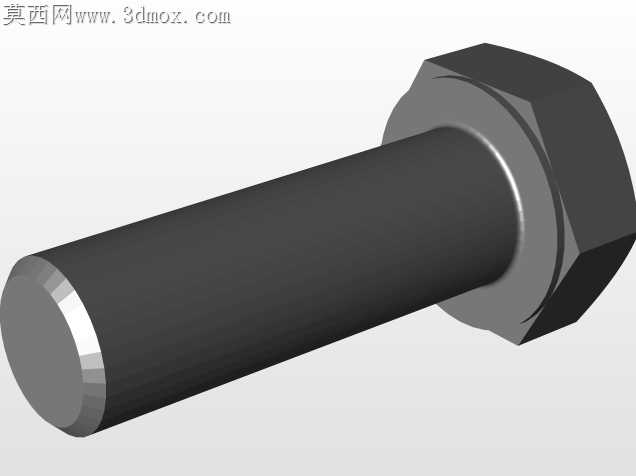

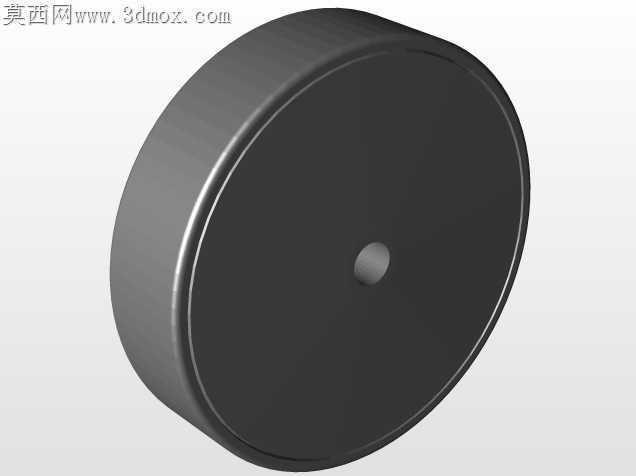

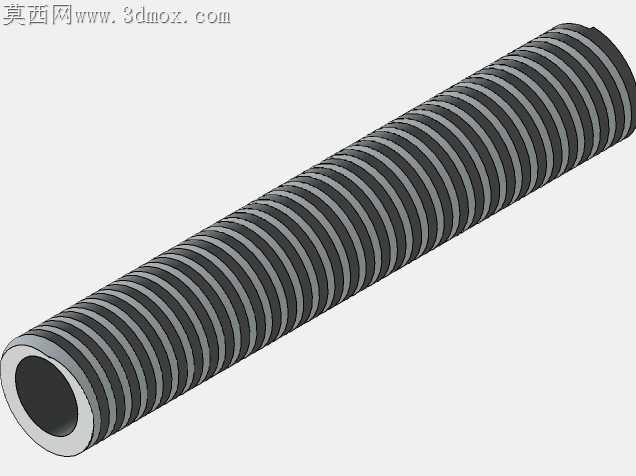

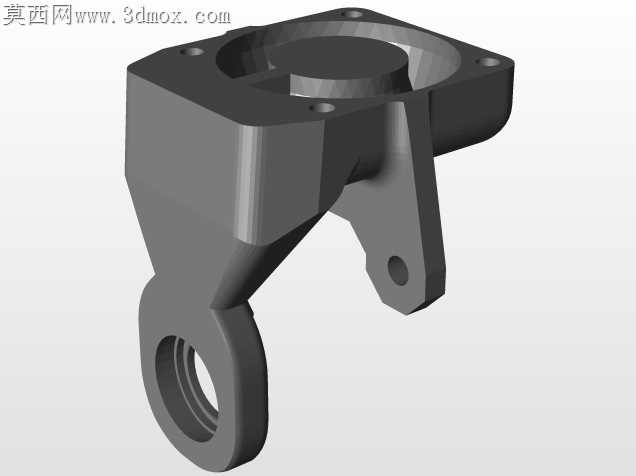

桌面级FDM3D打印作业中，挤出头堵料、送丝打滑、热端散热不足导致的耗材提前软化，是长期影响打印良品率的核心痛点。这套挤出结构在送丝轮与挤出齿轮的啮合间隙上做了针对性调整，没有沿用常规0.1mm的固定间隙设计，而是针对PLA、ABS、TPU三类常用耗材的丝径公差范围，预留了0.05-0.15mm的自适应浮动空间，避免硬接触导致的耗材碎屑卡入齿轮齿缝，也能减少软质TPU耗材被齿轮啃断的概率。散热风道的走向没有采用直吹散热片的常规布局，而是将风扇出风引导成环绕热端冷段的涡旋气流，让散热铝片的每一层鳍片都能有均匀气流通过，不会出现靠近风扇一侧散热过强、远离侧温度偏高的温差问题，从根源上减少耗材在喉管位置提前软化引发的堵头故障。喷嘴与加热块的配合面做了微小的锥面定位设计，不再依赖纯平面密封，装配时不需要反复调整喷嘴拧入深度就能保证与喉管的同轴度，既避免了耗材从接缝处溢出形成碳化积碳，也能降低更换喷嘴时的对位难度，日常维护不需要额外的定位工装就能完成拆装。挤出机的安装支架采用了对称式的受力结构，打印头高速往复运动时，不会因为单侧受力出现喷嘴偏移的问题，长时间连续打印大尺寸工件时，层纹一致性比单侧固定的挤出结构提升明显。走线槽的位置特意避开了散热风道的出风口，不会出现线材长期被热风直吹加速老化的问题，接插件的固定位预留了足够的插拔空间，更换热敏电阻或者加热棒时不需要拆解整个挤出主体就能完成操作。导丝管的接入端做了喇叭口导向设计，耗材送入时不会因为端口的尖锐棱角刮下耗材碎屑，导丝管与挤出机的连接采用了快拆式的卡扣结构，更换不同颜色耗材时抽插管材不需要借助工具，能大幅减少换料等待时间。整个结构的零件拆分充分考虑了小批量加工的便利性，所有异形结构都能通过普通三轴CNC加工完成，没有需要五轴联动才能加工的倒扣特征，散热鳍片的厚度与间距也匹配常规铝挤工艺的参数要求，不需要开定制模具就能快速打样验证。
