带PT100传感的特氟龙管火山加热块结构

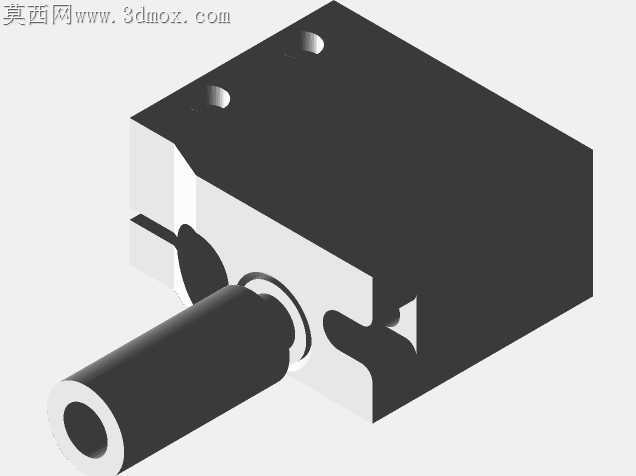

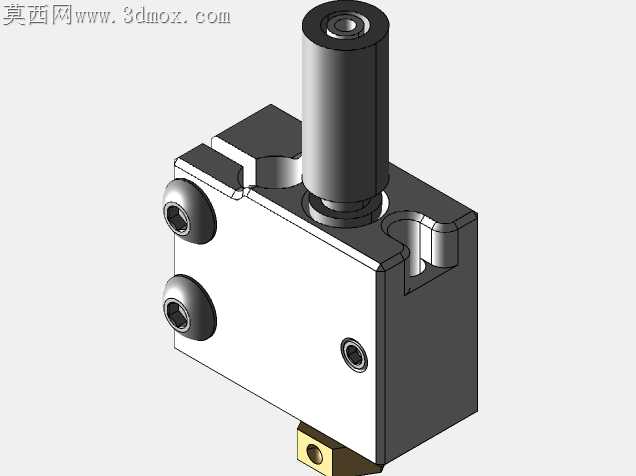

熔融沉积成型设备的热端加热块长期存在温度梯度不均、进料管受热变形卡料、测温点偏移导致控温失准的加工适配痛点，这款火山加热块的结构设计完全围绕量产加工的公差适配与现场工况的耐用性展开。加热块主体采用6061铝合金切削成型，侧面两颗内六角紧定螺钉的孔位做了0.02mm的铰孔公差控制，装配时螺钉不会出现偏斜卡滞，能牢牢压住内置的特氟龙进料管，避免打印过程中进料管受熔融料反压后退导致的漏料问题。顶部的加热棒安装孔与侧面的PT100传感器安装孔呈垂直正交排布，两个孔的中心距严格控制在8mm，加工时采用一次装夹完成两个孔的钻铰工序，彻底消除二次装夹带来的位置度误差，让测温点能精准捕捉加热棒的实时温度，不会出现测温滞后导致的温度过冲，适配1.75mm直径耗材的进料通道内壁做了Ra0.8的抛光处理，减少耗材进料时的摩擦阻力，即使长时间打印高粘度的工程塑料也不会出现进料卡顿。底部的喷嘴安装螺纹做了退刀槽优化，加工时不会出现螺纹收尾处的乱牙问题，装配喷嘴时能保证端面完全贴合加热块底面，不会出现缝隙藏料导致的漏料碳化。加热块侧面的减重小孔并非随意开设，位置刚好避开内部的进料通道与加热棒、传感器孔位，在不降低结构强度的前提下减少加热块的整体热容，让温度升降的响应速度更快，打印时切换不同温度耗材的等待时间更短。特氟龙管的安装深度做了精准的台阶限位，装配时管子插到台阶位置即可，不会出现管子插得过深接触高温喷嘴导致的管口变形，也不会因为插得太浅导致耗材在管内提前软化膨胀卡料。两颗紧定螺钉的压紧点刚好对准特氟龙管的外壁加厚区域，压紧时不会把薄壁的特氟龙管压变形导致进料通道缩径，即使反复拆装更换特氟龙管也不会出现压痕过深导致的密封失效。加热块表面做了硬质阳极氧化处理，加工时氧化层厚度控制在20微米，既不会因为氧化层过厚影响加热棒与孔壁的热传导效率，也能避免长期高温工作下铝合金表面氧化掉屑污染打印件。底部黄铜喷嘴的对接面做了平面研磨处理，和加热块贴合后平面度误差小于0.01mm，高温工作时不会因为接触面存在缝隙导致热量散失，保证喷嘴尖端的温度稳定，打印小尺寸精细零件时不会因为温度波动出现层间结合不良的问题。
