LSM303DLHC集成加速度罗盘模块结构设计

在小型嵌入式姿态检测系统的选型适配过程中，这类集成加速度与罗盘功能的传感模块是很多便携设备、小型机器人项目里的核心感知部件，做三维结构设计时需要兼顾电路布局合理性、安装适配性与引脚接线的操作空间。从实际应用场景来看，这类模块常被用在小型四轴飞行器的姿态校准、手持导航设备的方位检测、智能穿戴设备的运动状态采集场景中，需要在有限的板卡空间内完成传感芯片、阻容元件的布局，同时预留足够的安装固定位，避免设备运行过程中的振动影响传感精度。

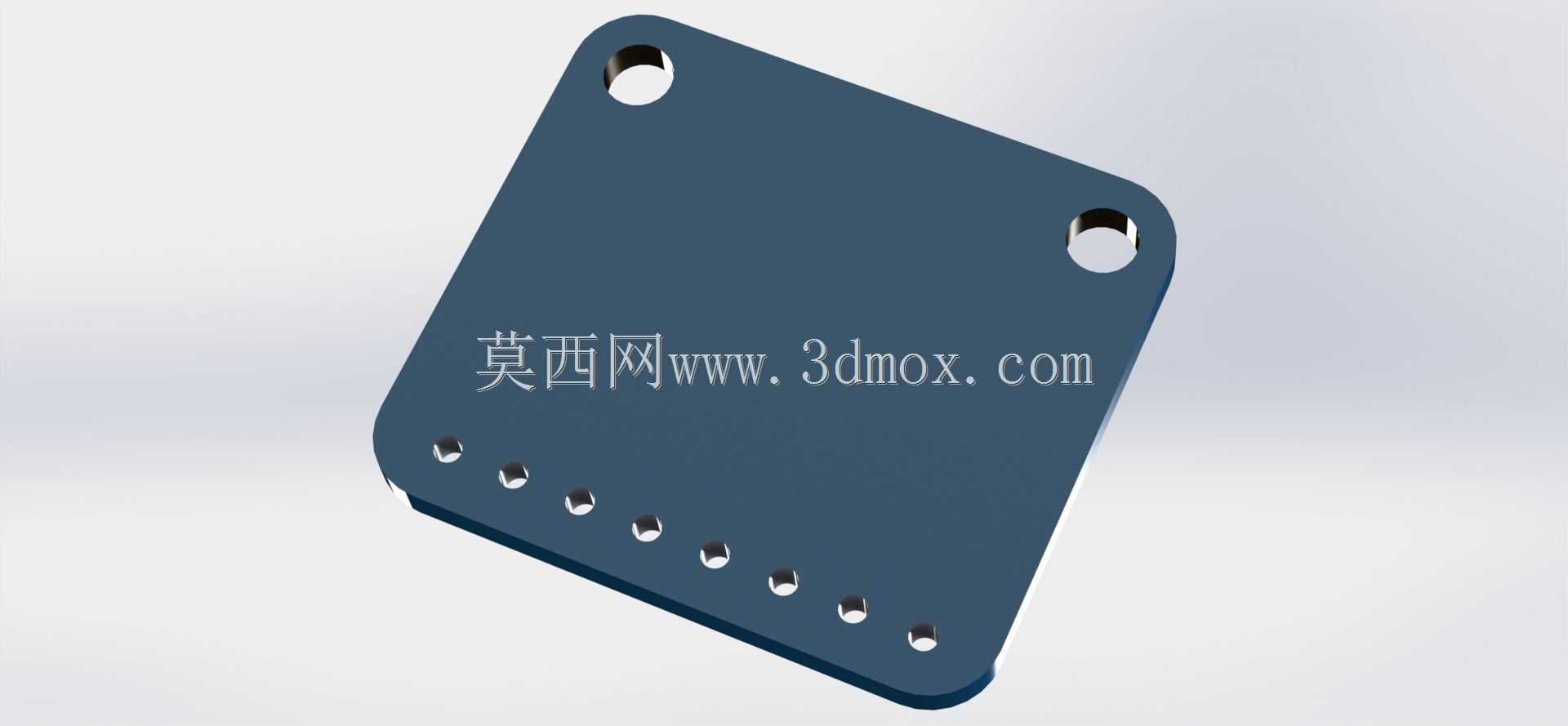

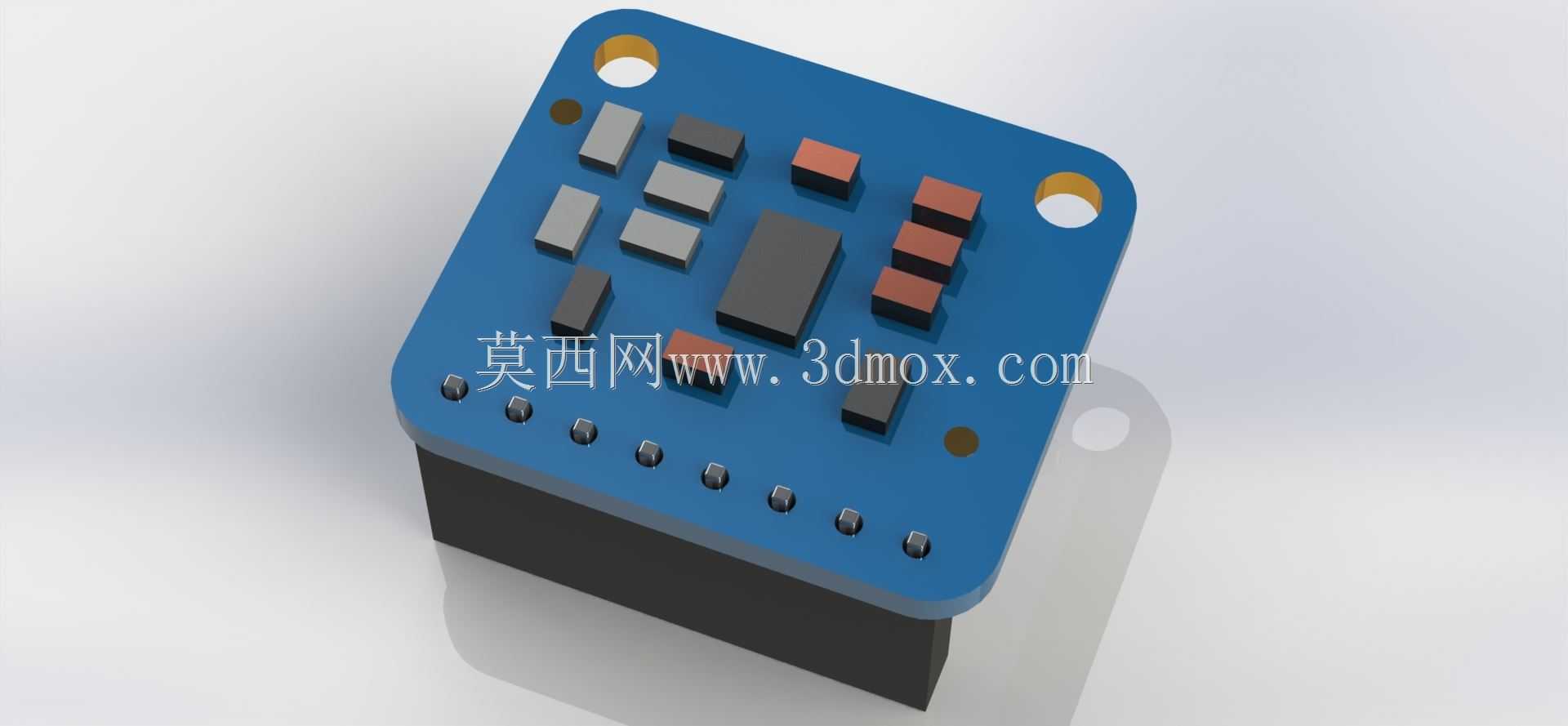

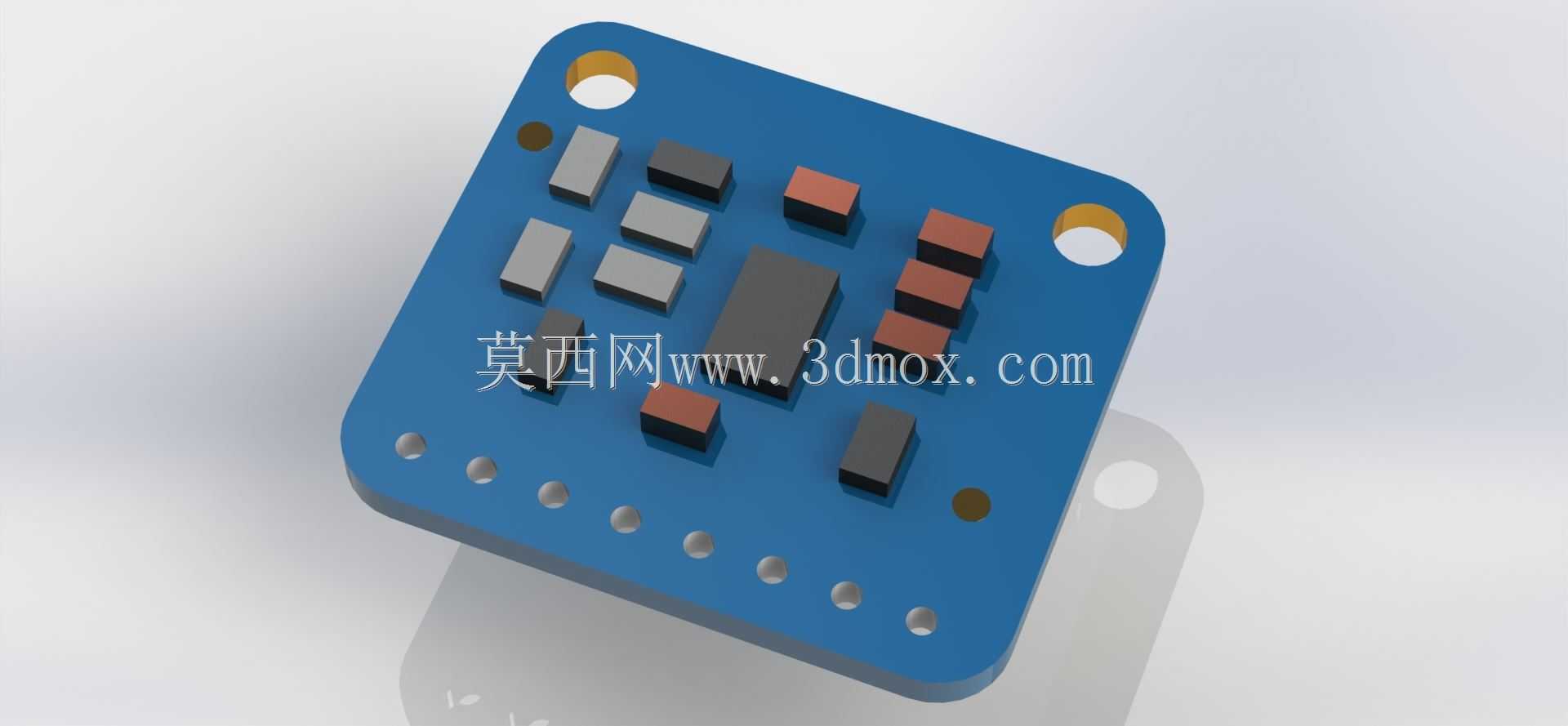

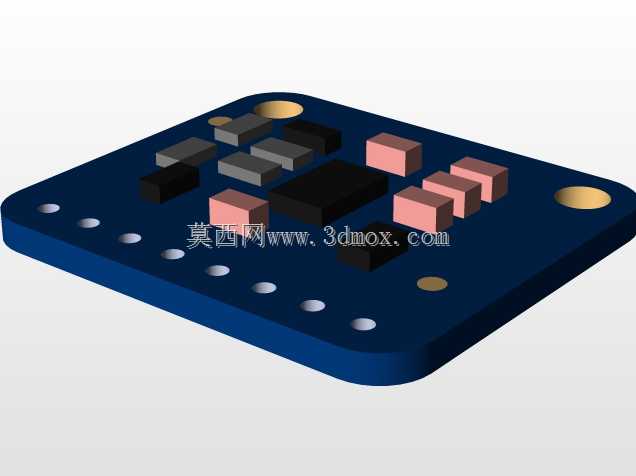

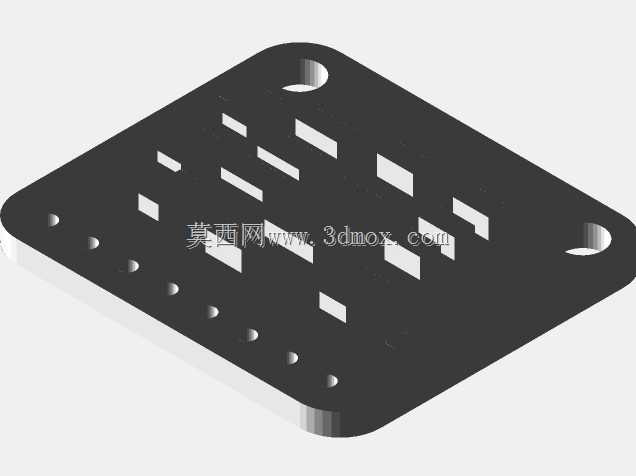

设计时首先要考虑PCB板的外形边界，板体采用带圆角的方形结构，对角位置预留两个标准安装孔，孔径适配常用的M2铜柱或螺丝，安装孔边缘做了露铜处理避免安装时压伤线路，板体整体厚度控制在1.6mm标准PCB厚度，底部预留了排针焊接的凸起空间，焊接直插排针后整体高度不会超过12mm，能够适配大部分紧凑的设备内部安装空间。板上元件布局遵循信号流向原则，核心的LSM303DLHC传感芯片放置在板体中心区域，最大程度减少周边元件的电磁干扰，周边的阻容元件按照电源滤波、信号匹配的功能分区排布，电源输入引脚旁就近放置滤波电容，降低电源纹波对传感信号的影响。

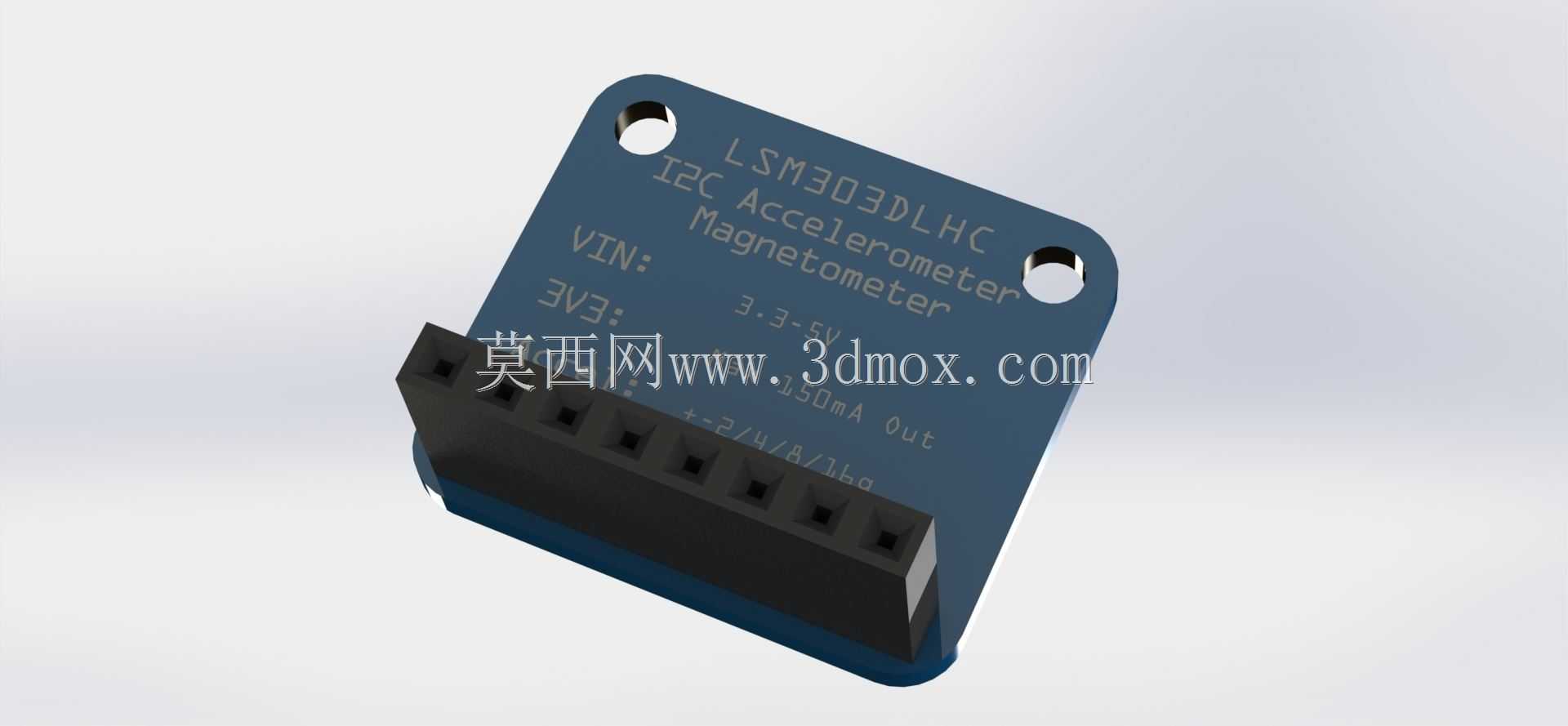

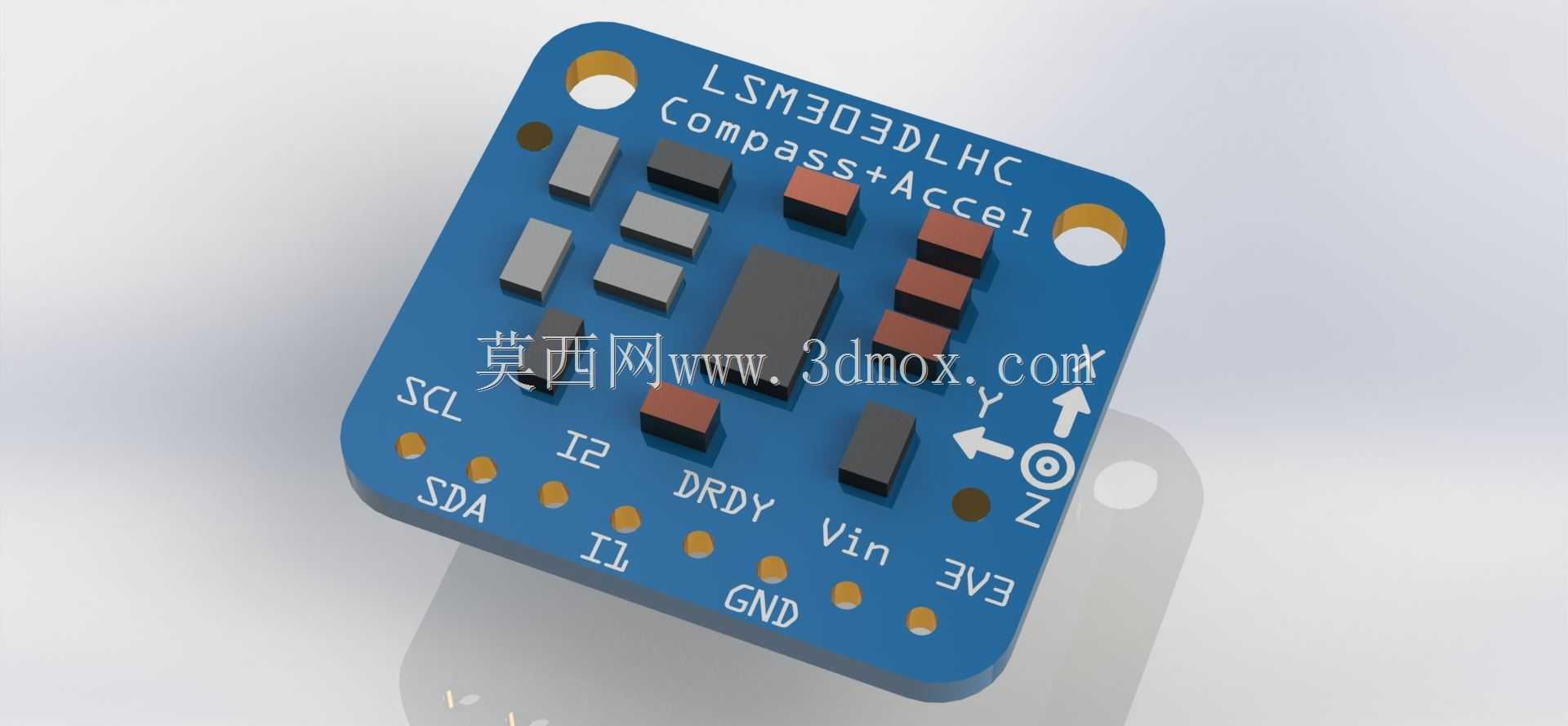

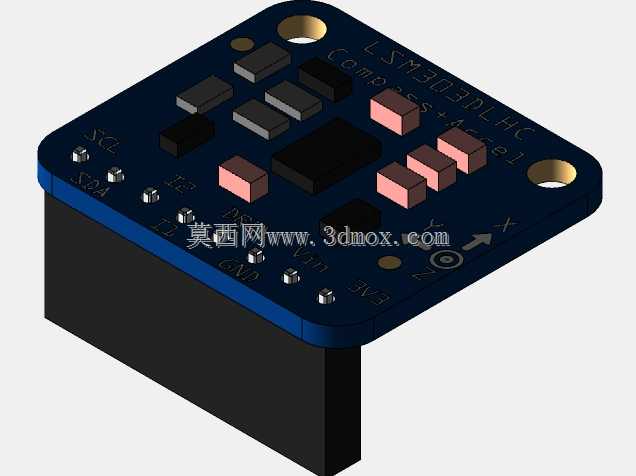

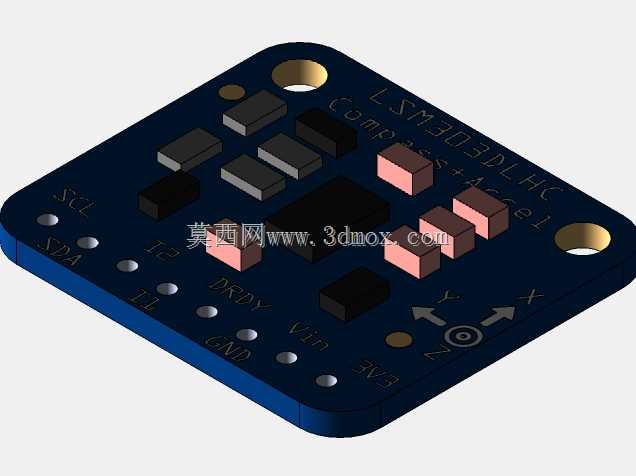

引脚排布在板体的侧边，依次标注了SDA、SCL、I1、DRDY、Vin、GND、3V3等功能引脚，引脚间距采用标准2.54mm排针间距，既可以直接焊接直插排针连接面包板做原型验证，也可以根据需求焊接卧贴排针降低整体安装高度，适配不同的安装场景。板体表面丝印清晰标注了X、Y、Z三个轴的方向标识，还有罗盘与加速度计的功能标注，方便开发人员安装时快速确认轴向方向，避免安装方向错误导致的姿态数据偏差。

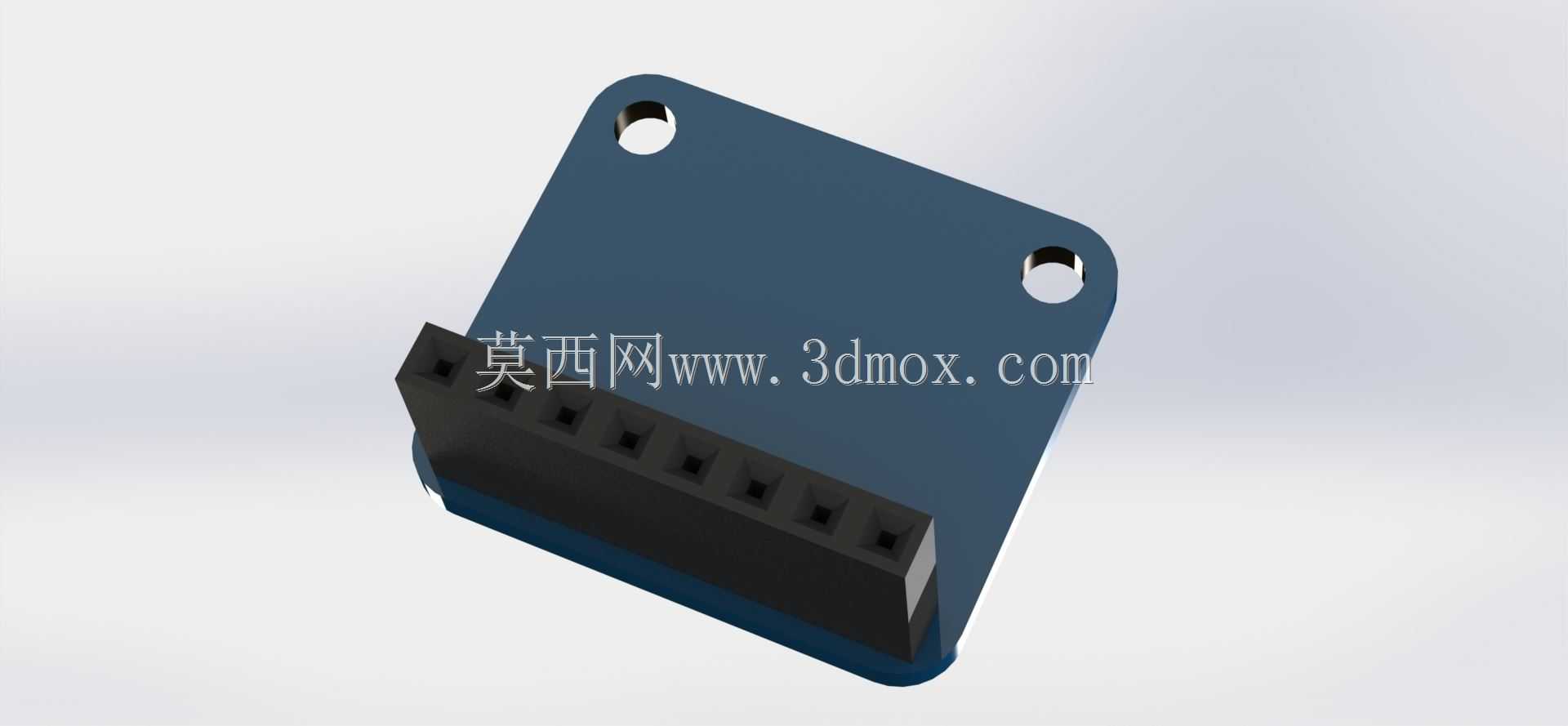

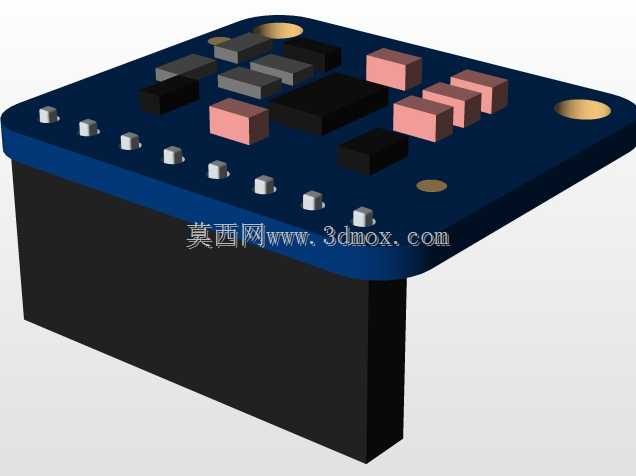

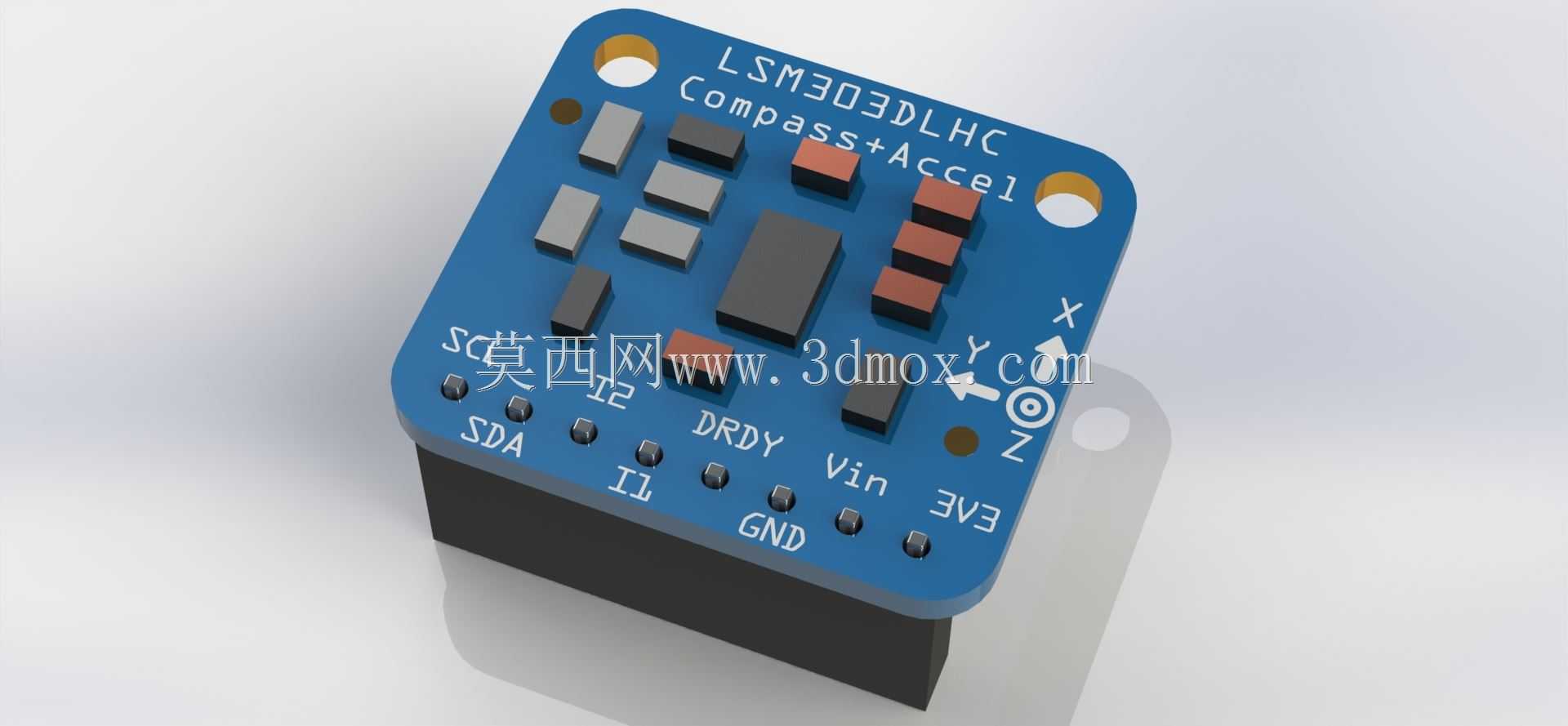

从安装边界来看，模块两个安装孔的中心距经过精准核算，安装时不会和周边的排针、元件产生干涉，板体边缘到元件的安全距离控制在1mm以上，既可以直接用铜柱悬空固定在设备机架上，也可以通过排针直接焊接在主控板上，两种安装方式都不会出现结构干涉。模块底部的黑色支撑结构既可以保护背面的焊接点，也能在模块平放时起到垫高作用，避免板体背面直接接触金属机架造成短路，同时提升模块放置的稳定性，在做原型测试时直接平放在桌面也不会出现晃动倾斜的情况。

做这类传感模块的三维建模时，需要精准还原每个元件的实际高度与位置，尤其是核心传感芯片的位置、安装孔的坐标、引脚的间距，这些尺寸直接影响后续整体设备的结构装配，如果尺寸出现偏差，很容易出现安装时孔位对不上、排针和周边结构干涉、传感轴向和设计方向出现偏移的问题，建模时还要还原板上的丝印标识，方便后续装配时快速识别模块方向与引脚功能，减少装配过程中的出错概率。
