卧式双列四缸往复式蒸汽机结构

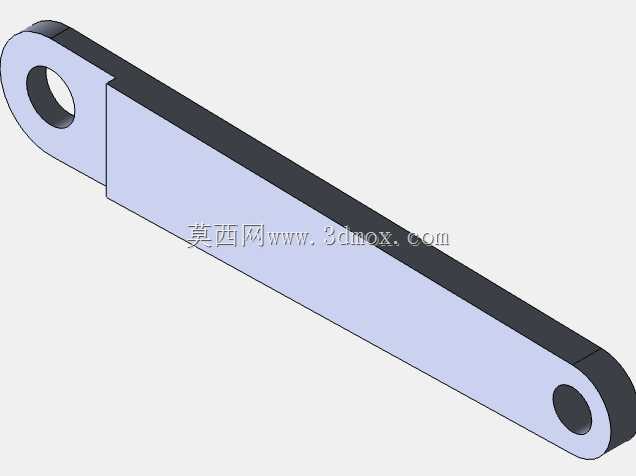

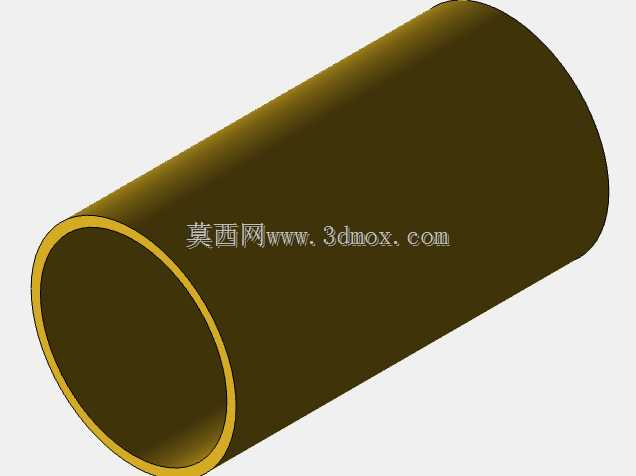

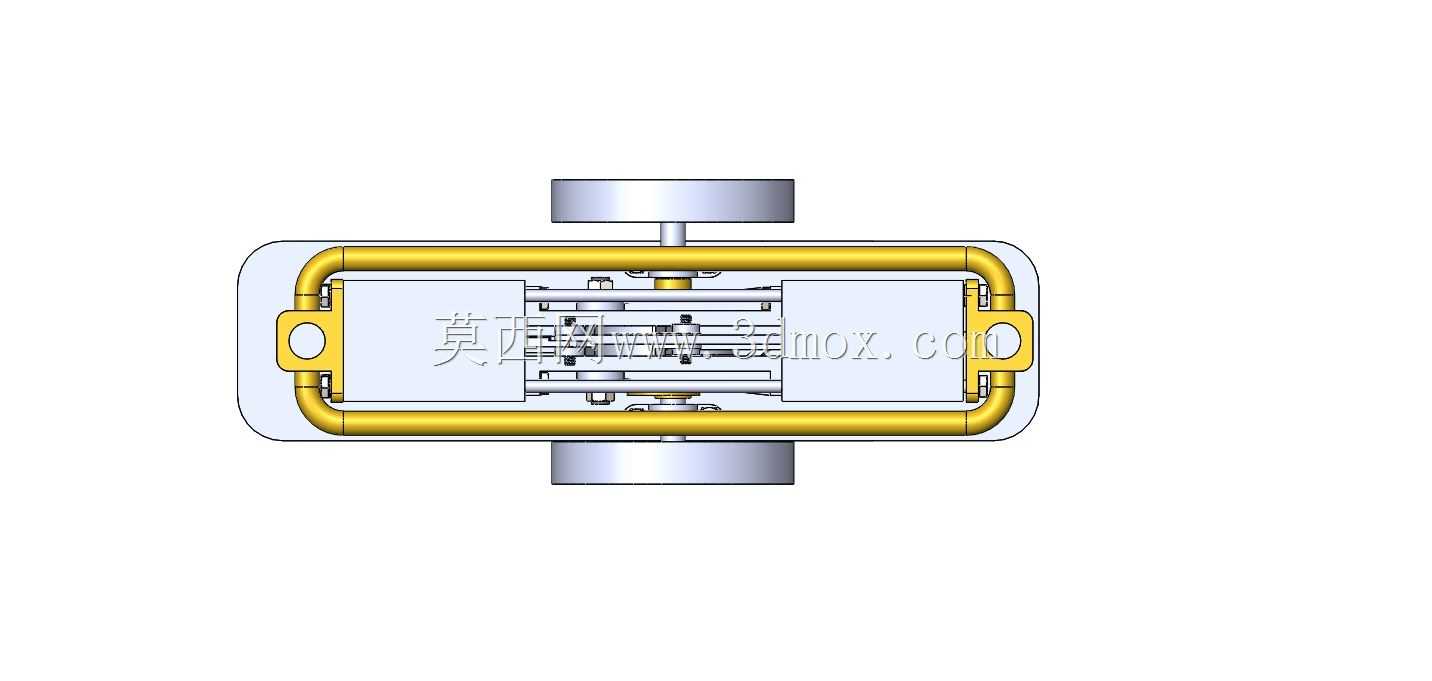

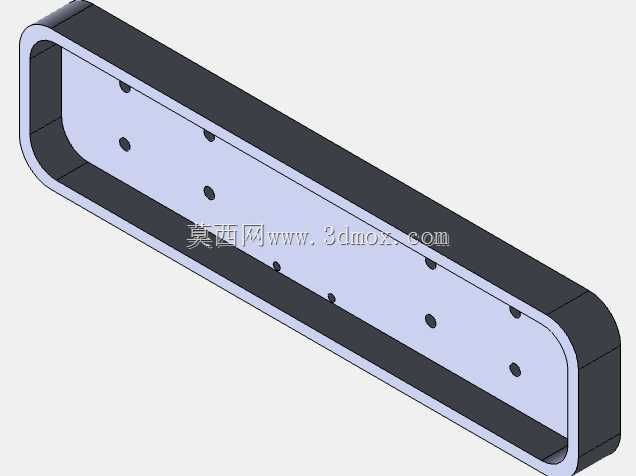

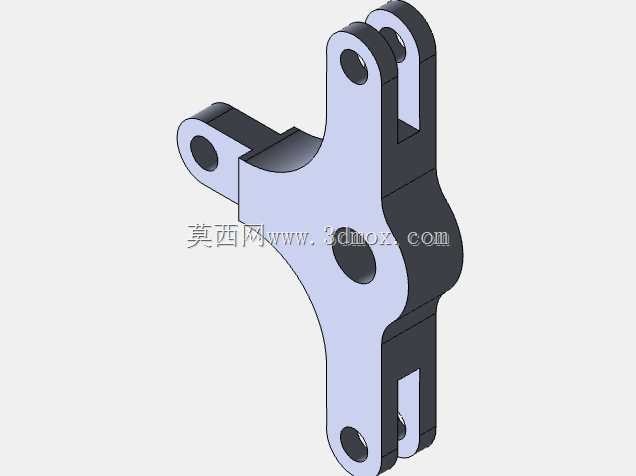

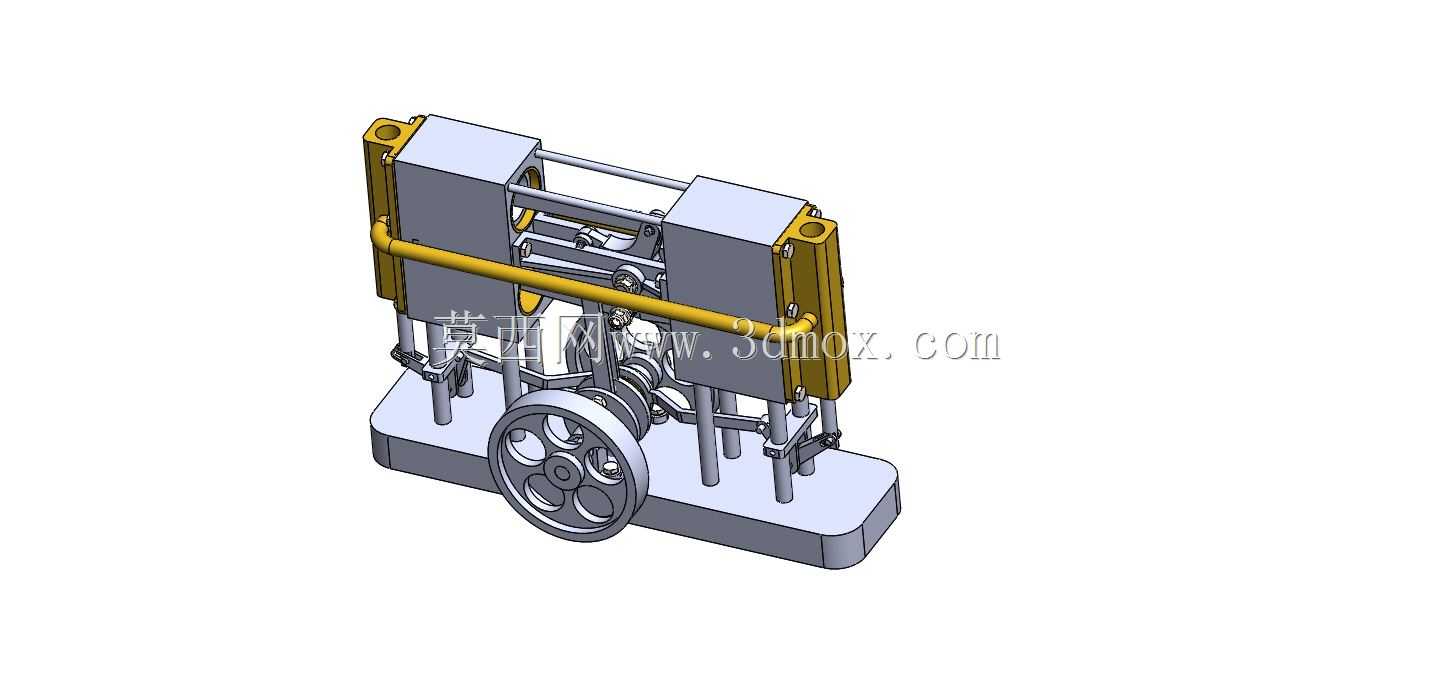

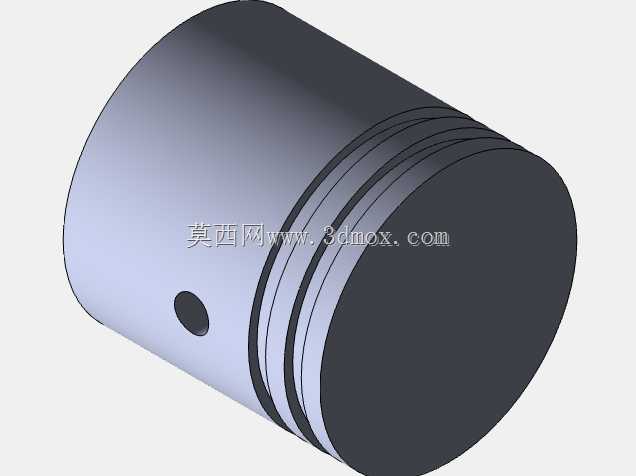

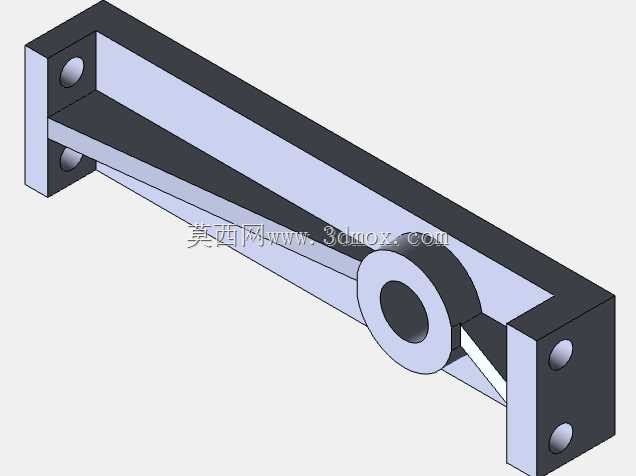

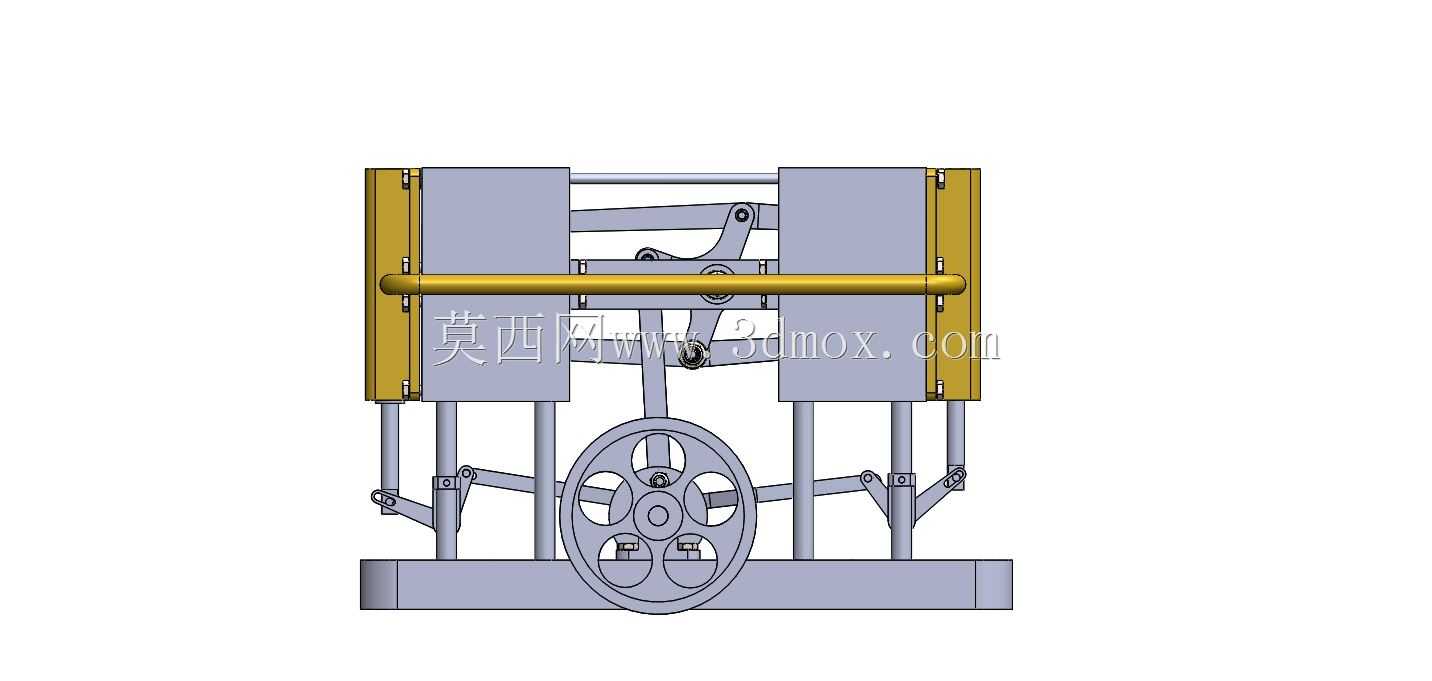

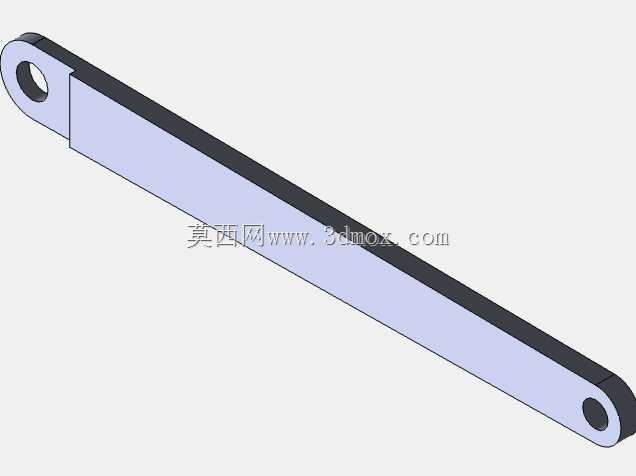

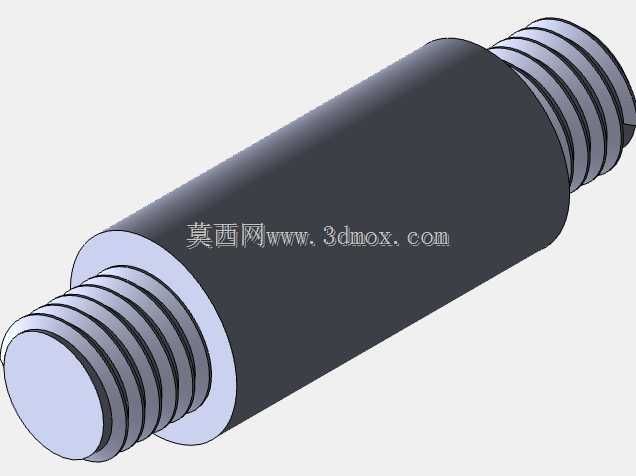

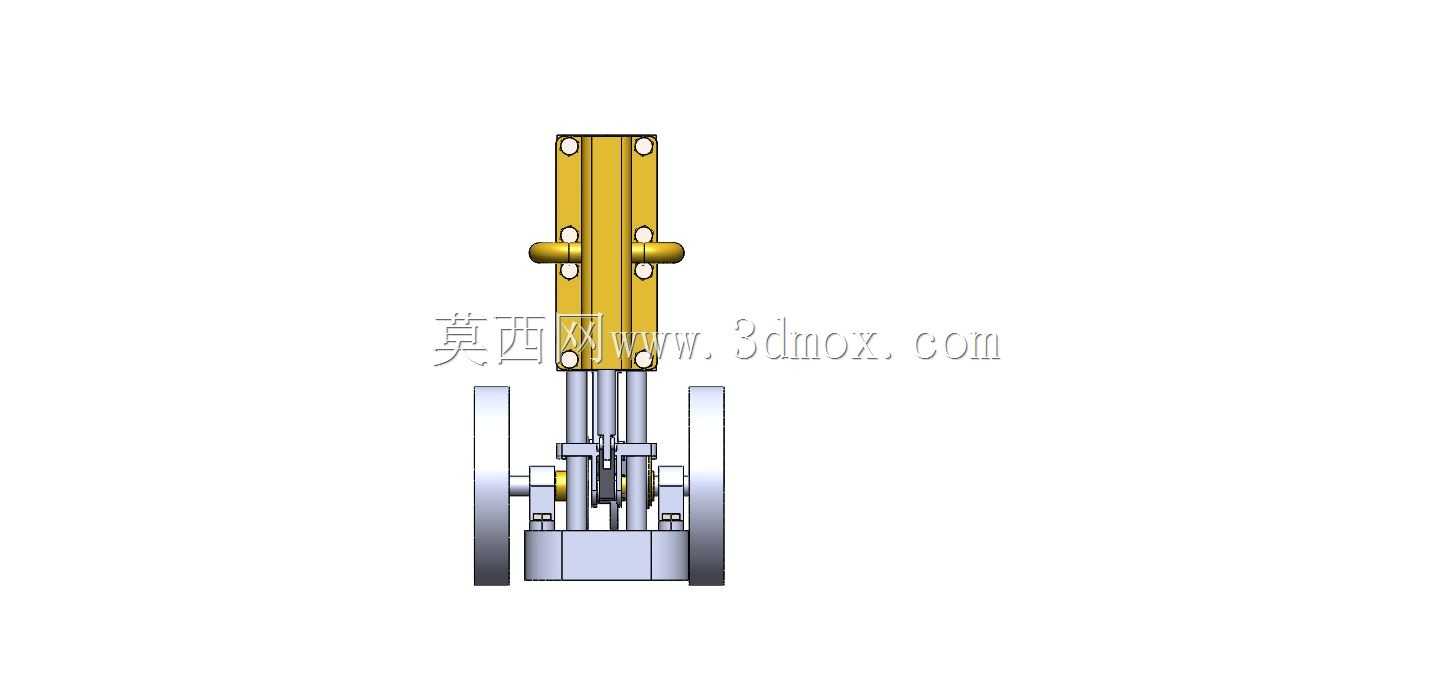

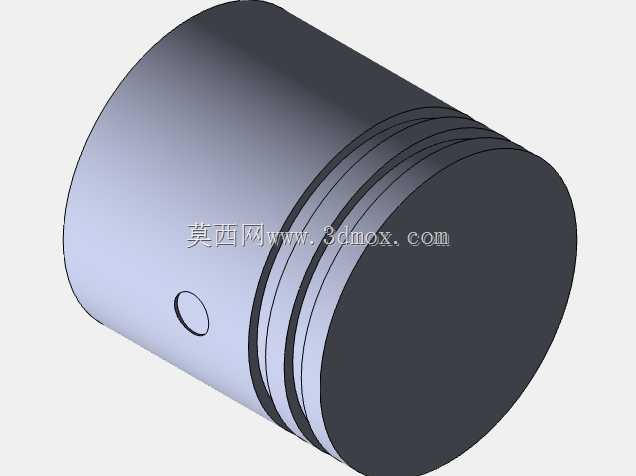

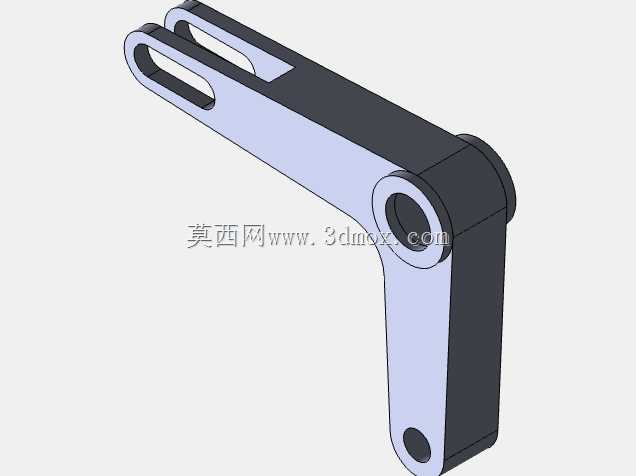

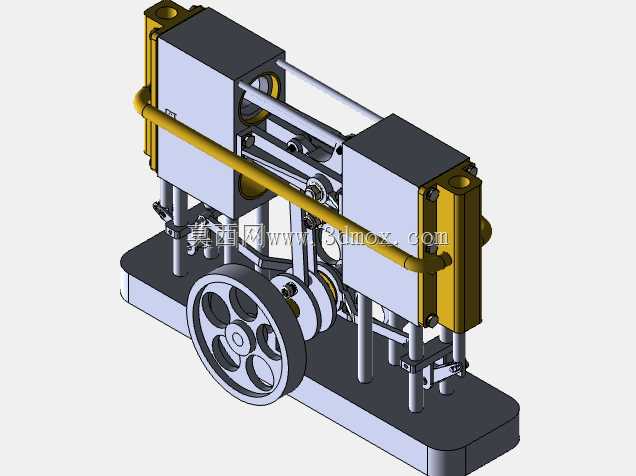

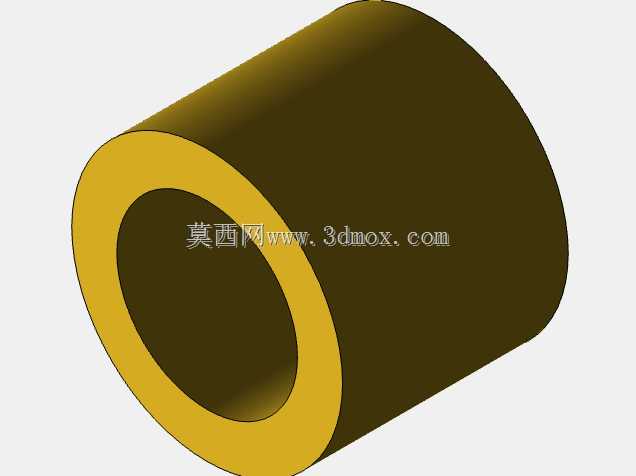

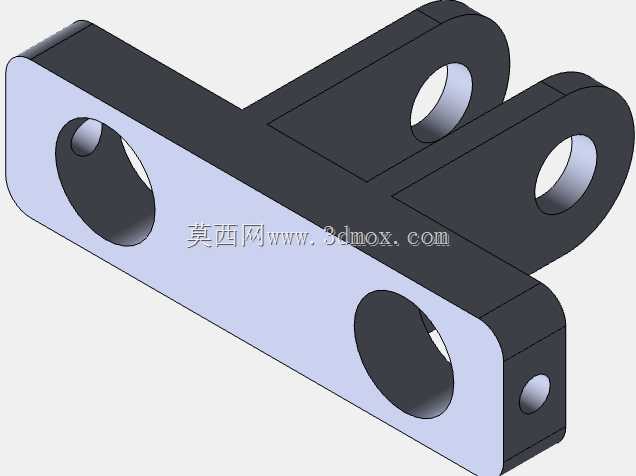

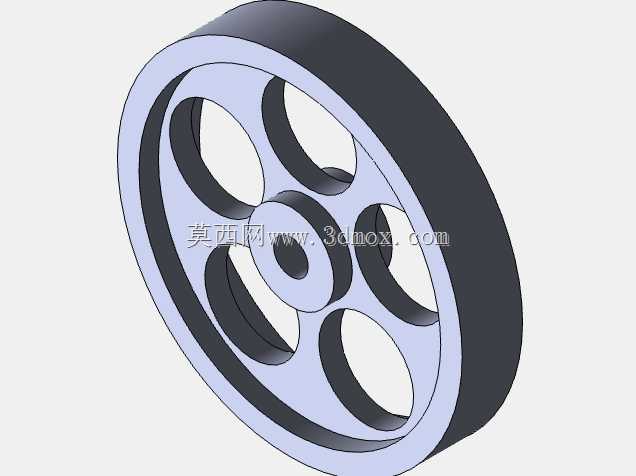

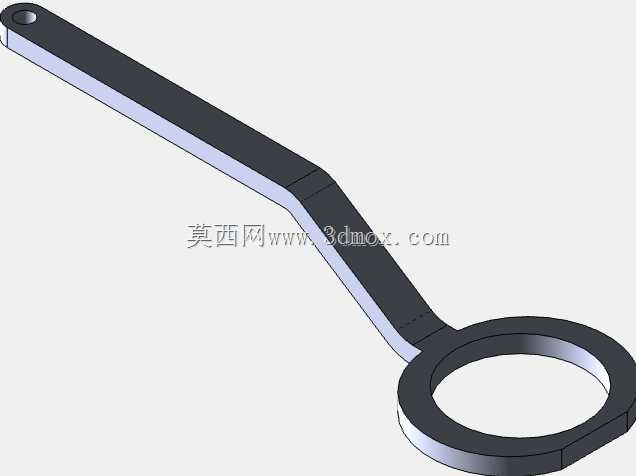

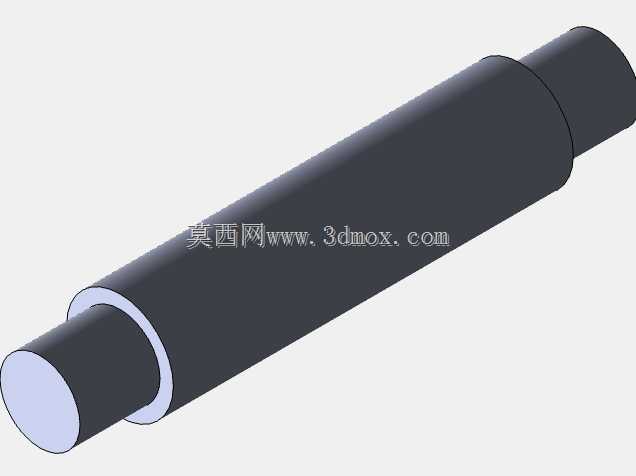

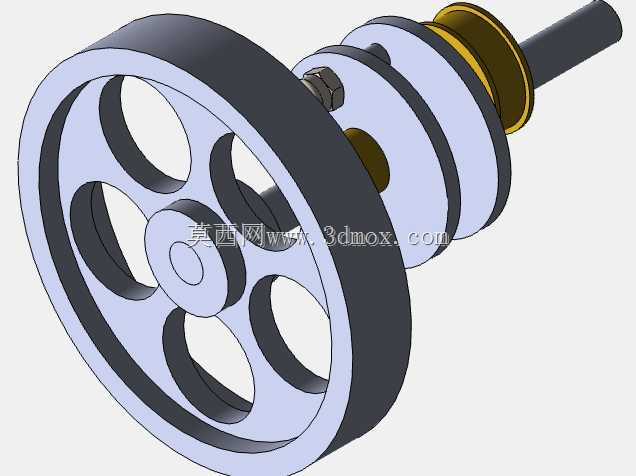

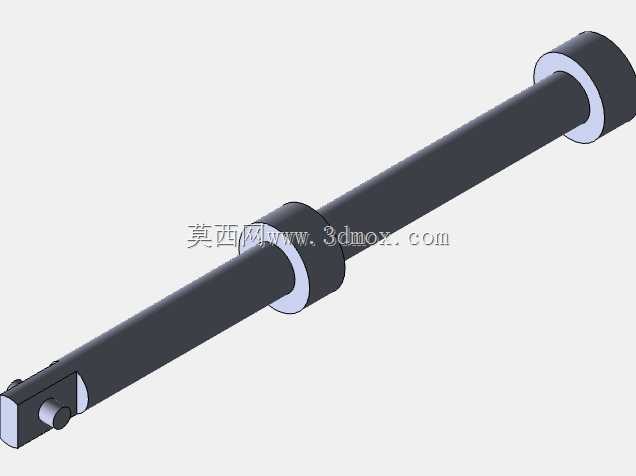

　　这套四缸蒸汽机的三维结构，完整还原了卧式双列布局往复式蒸汽动力装置的核心传动逻辑，在小型热力动力演示、复古动力装置复刻、教学实训台搭建场景中，能够直接作为结构参考蓝本使用。从实际功能层面看，该装置通过两侧对称布置的四个气缸，将蒸汽通入后推动活塞做直线往复运动，再通过十字头结构连接连杆，将直线动力传递到曲轴端，最终带动底部的飞轮输出旋转扭矩，相比单缸蒸汽机，四缸对称布局能够抵消大部分活塞往复运动产生的惯性力，让动力输出的平顺性大幅提升，飞轮的配重设计也进一步降低了运转过程中的转速波动，即使在较低蒸汽压力输入的工况下，也能维持稳定的动力输出。

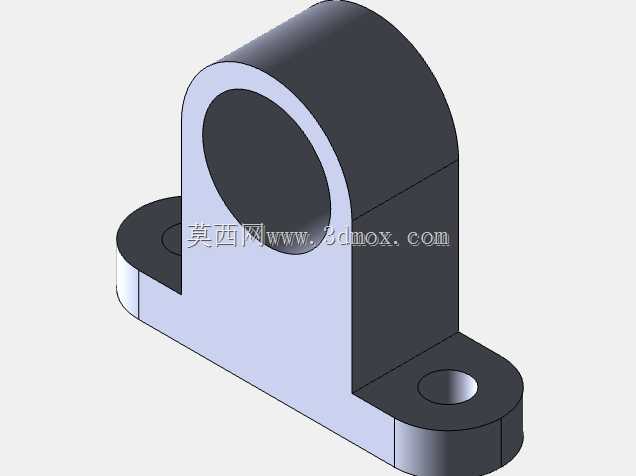

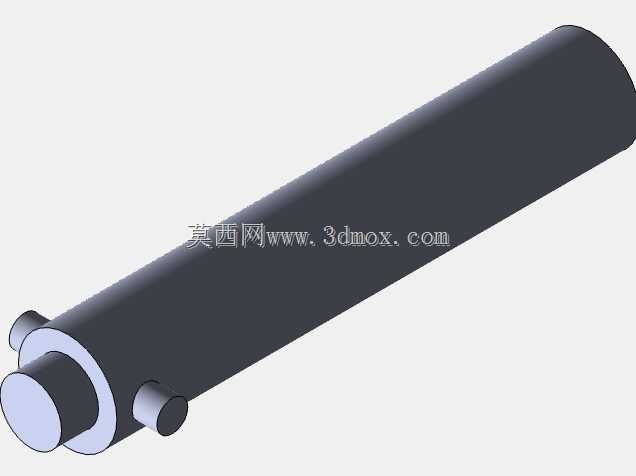

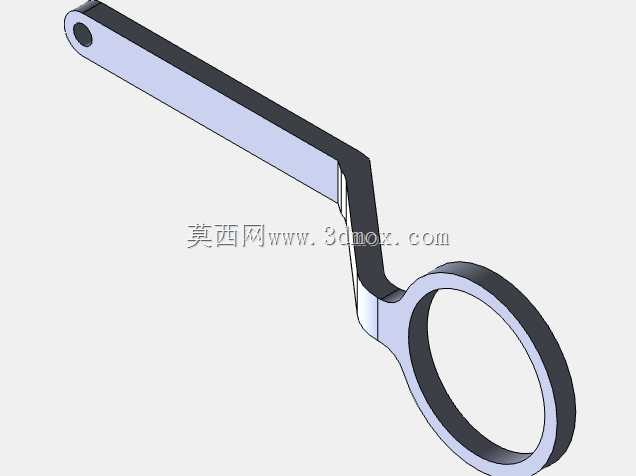

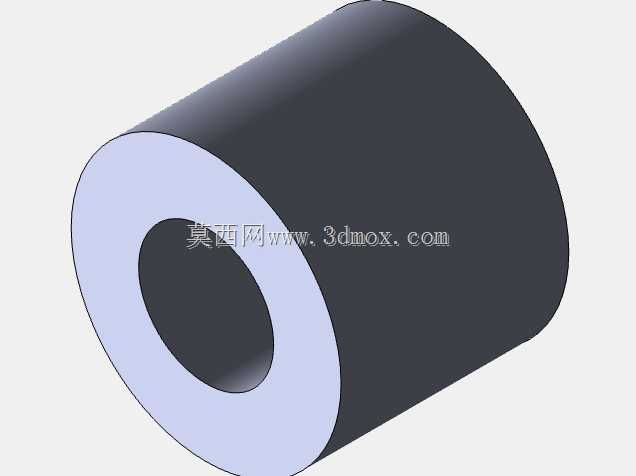

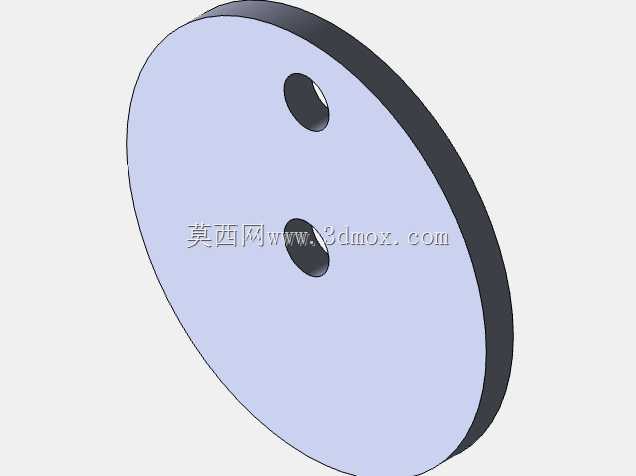

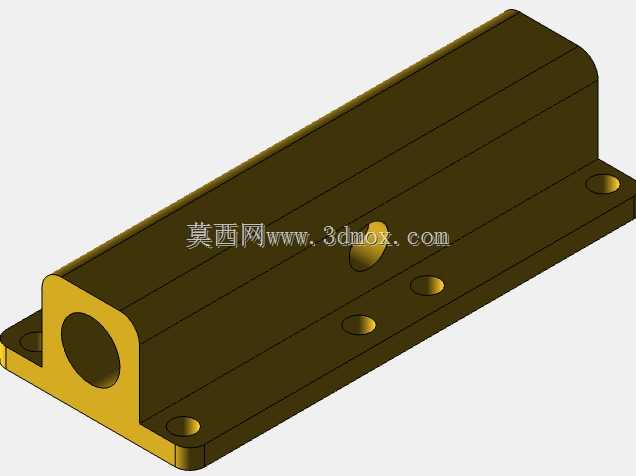

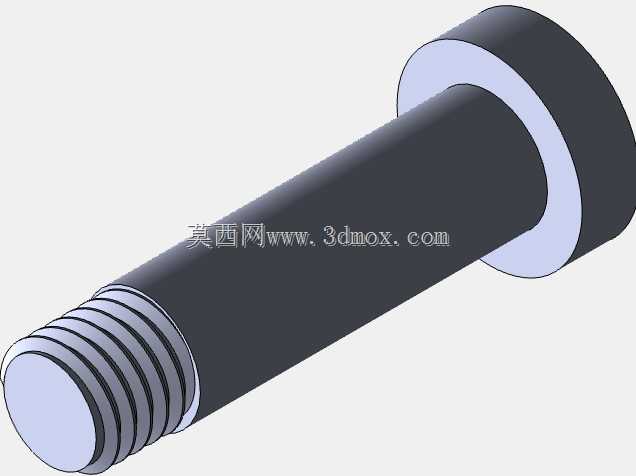

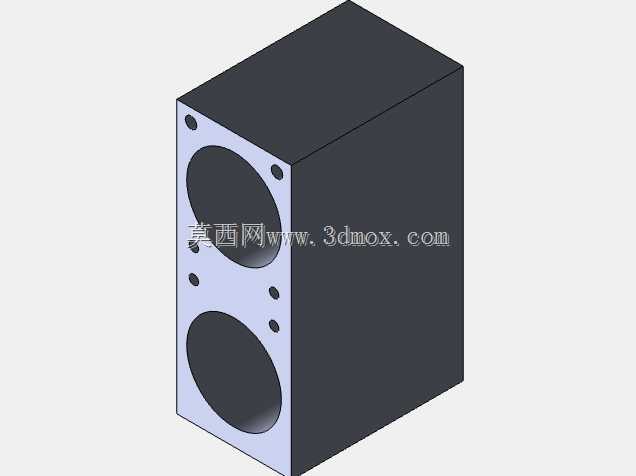

　　设计思路上，整套结构采用了模块化的布局逻辑，气缸组件、传动连杆组、曲轴飞轮组件、安装底座四个部分各自独立，通过立柱和紧固件完成装配，既方便后期对单个部件进行拆解检修，也能在做结构改型时快速替换对应模块。两侧的气缸采用镜像对称布置，进气管路通过顶部的横向黄铜色配气管路连通，能够保证四个气缸的进气压力保持一致，避免因进气偏差导致的动力输出不均；十字头导向结构采用了垂直立柱作为导向支撑，相比传统的一体式十字头滑道，这种结构加工难度更低，装配时的同轴度调整也更便捷，适合小型演示类装置的加工制作。

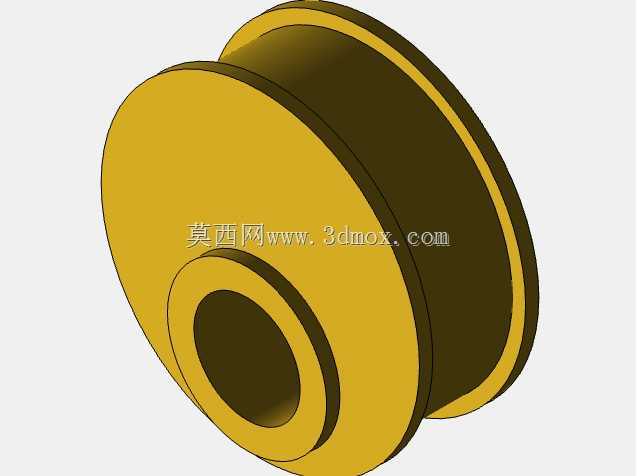

　　从安装边界来看，整套装置采用一体式矩形安装底座，所有传动部件都布置在底座上方的安装平面上，底座预留了足够的安装固定孔位，能够直接固定在实训台架或者演示基座上，不需要额外制作转接安装板；整体横向宽度控制在双气缸外侧端面的范围内，纵向尺寸从飞轮前端到气缸后端预留了足够的连杆运动避让空间，不会出现运转过程中部件和底座或者外部安装结构干涉的问题。曲轴的输出端从飞轮侧伸出，能够直接连接皮带轮、齿轮等传动部件，向外输出动力，适配不同的演示负载连接需求。

　　在实际应用中，这类小型四缸蒸汽机结构常被用于热能动力教学演示，帮助学习者理解曲柄连杆机构的运动转换逻辑、往复式动力装置的配气原理，也有不少动力爱好者会参考这类结构制作可实际运行的小型蒸汽动力模型，用于复古动力装置的收藏或者展示。结构设计中充分考虑了运动部件的避让间隙，连杆和曲轴的连接位置、活塞在气缸内的行程极限位置都预留了足够的安全间隙，避免运转过程中出现部件碰撞的问题；配气管路的走向沿着气缸顶部布置，不会和下方运动的连杆、十字头结构产生干涉，同时管路的连接位置都预留了密封安装空间，方便后期加装密封件实现实际的蒸汽通入测试。

　　不同于大型工业蒸汽机的复杂结构，这套简化版的四缸蒸汽机保留了核心的动力转换结构，去掉了复杂的外置配气机构、调速组件，更突出核心传动逻辑的展示，对于三维建模学习者来说，这套结构也能很好地练习对称件建模、运动机构配合、装配体干涉检查的相关技能，建模过程中需要重点关注曲轴的曲柄相位角布置，四个气缸对应的连杆轴颈需要按照90度相位差排布，才能保证四个活塞的运动顺序错开，实现连续平顺的动力输出，同时十字头和导向立柱的配合间隙、连杆两端的转动副间隙都需要按照实际运动需求预留，避免做运动仿真时出现卡滞或者干涉报错的问题。
