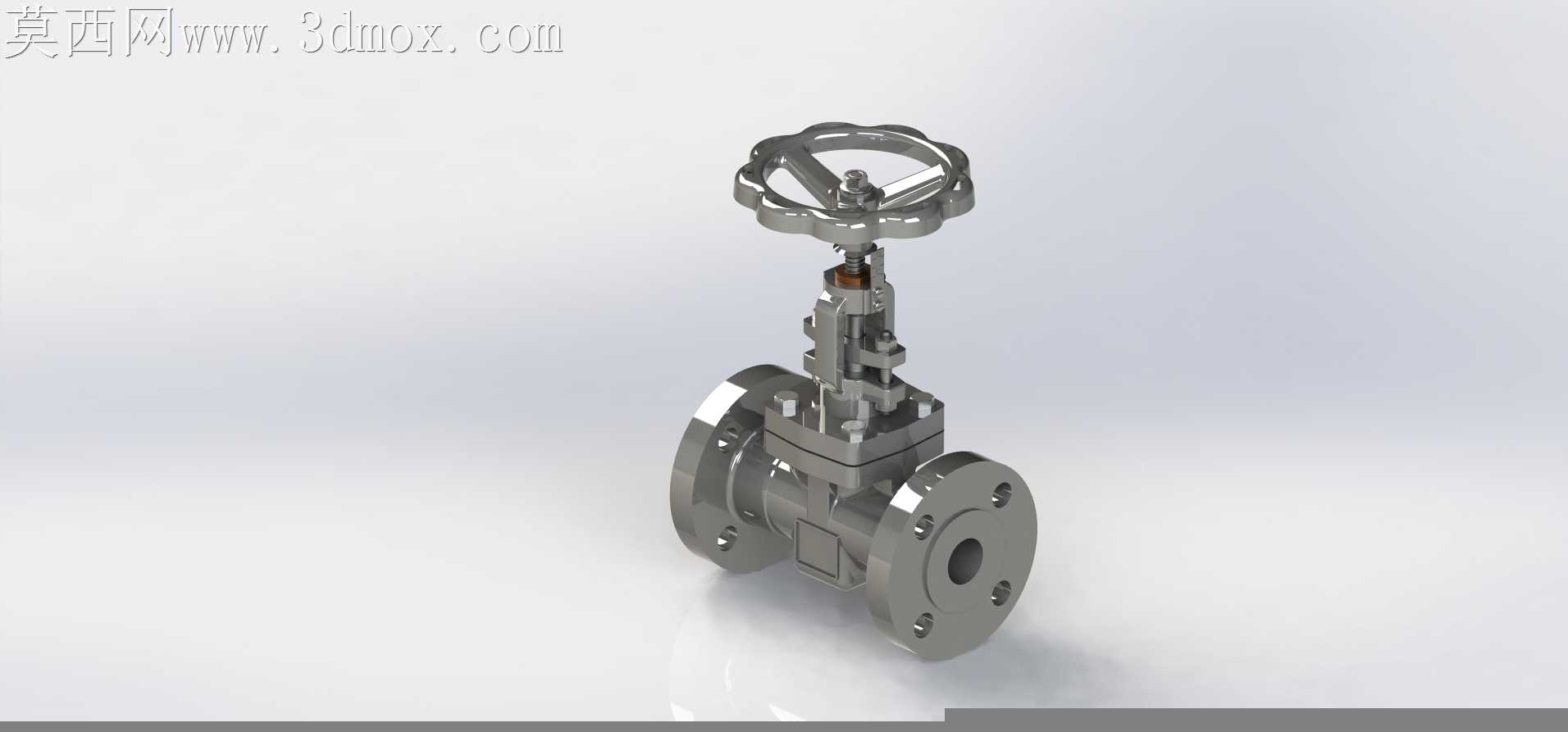

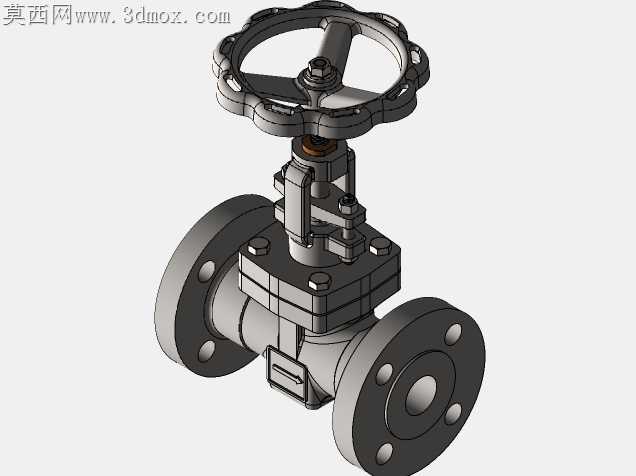

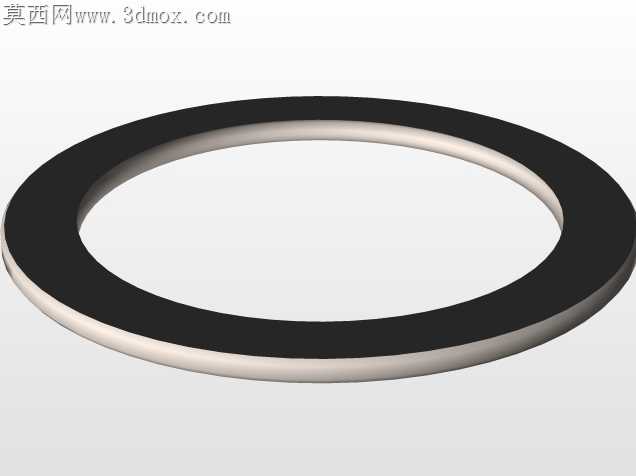

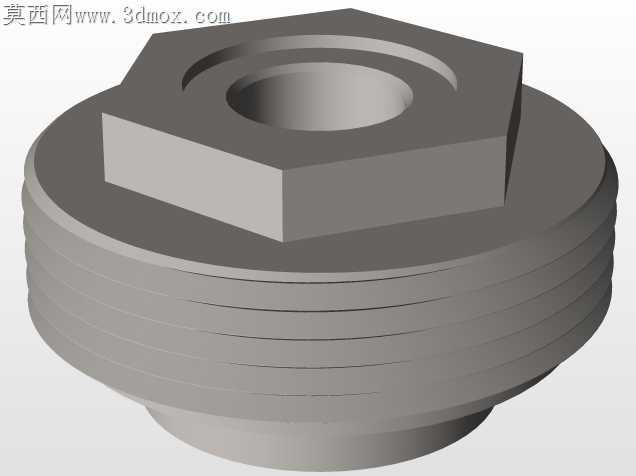

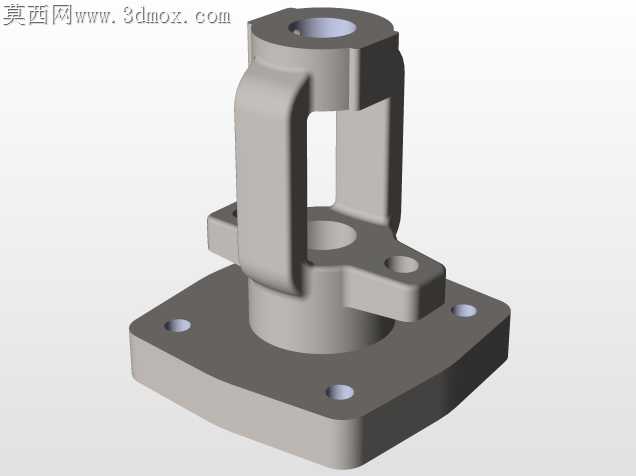

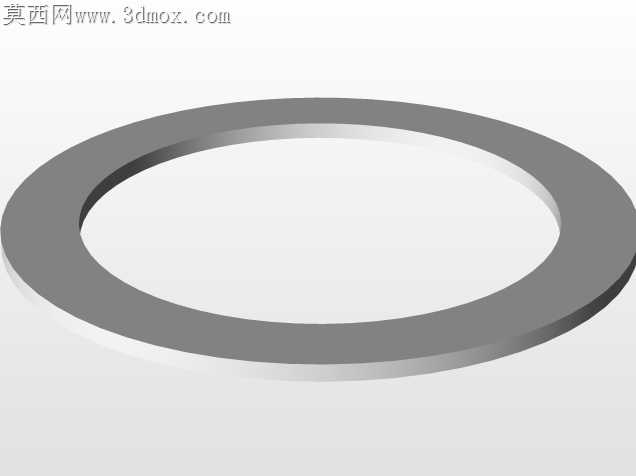

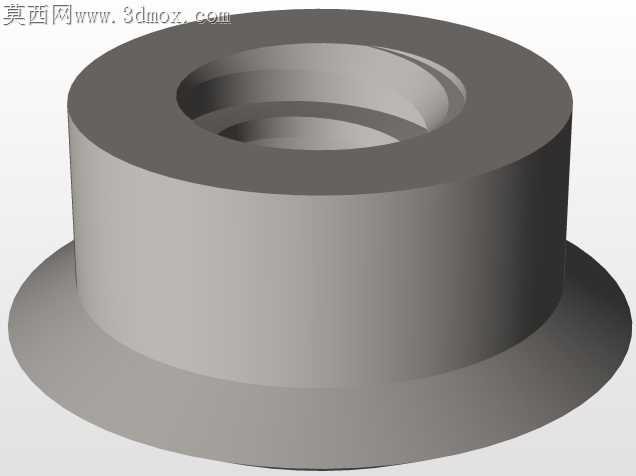

高压法兰连接式手动截止阀结构设计

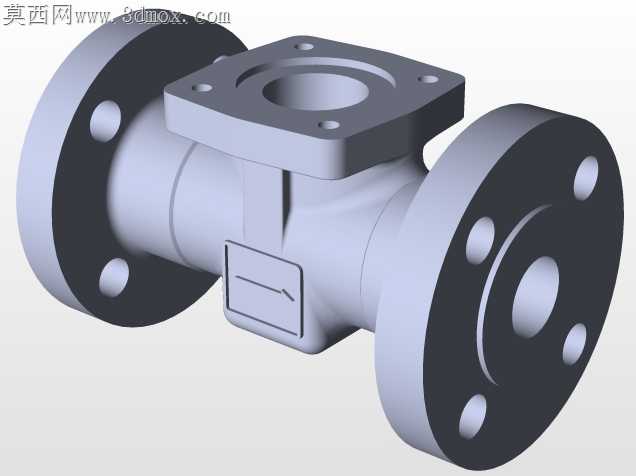

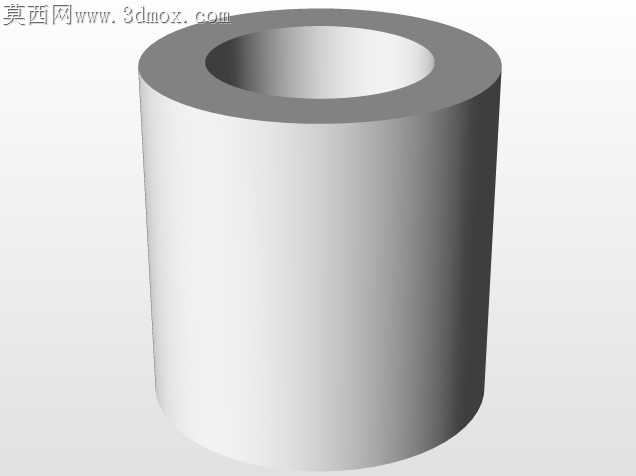

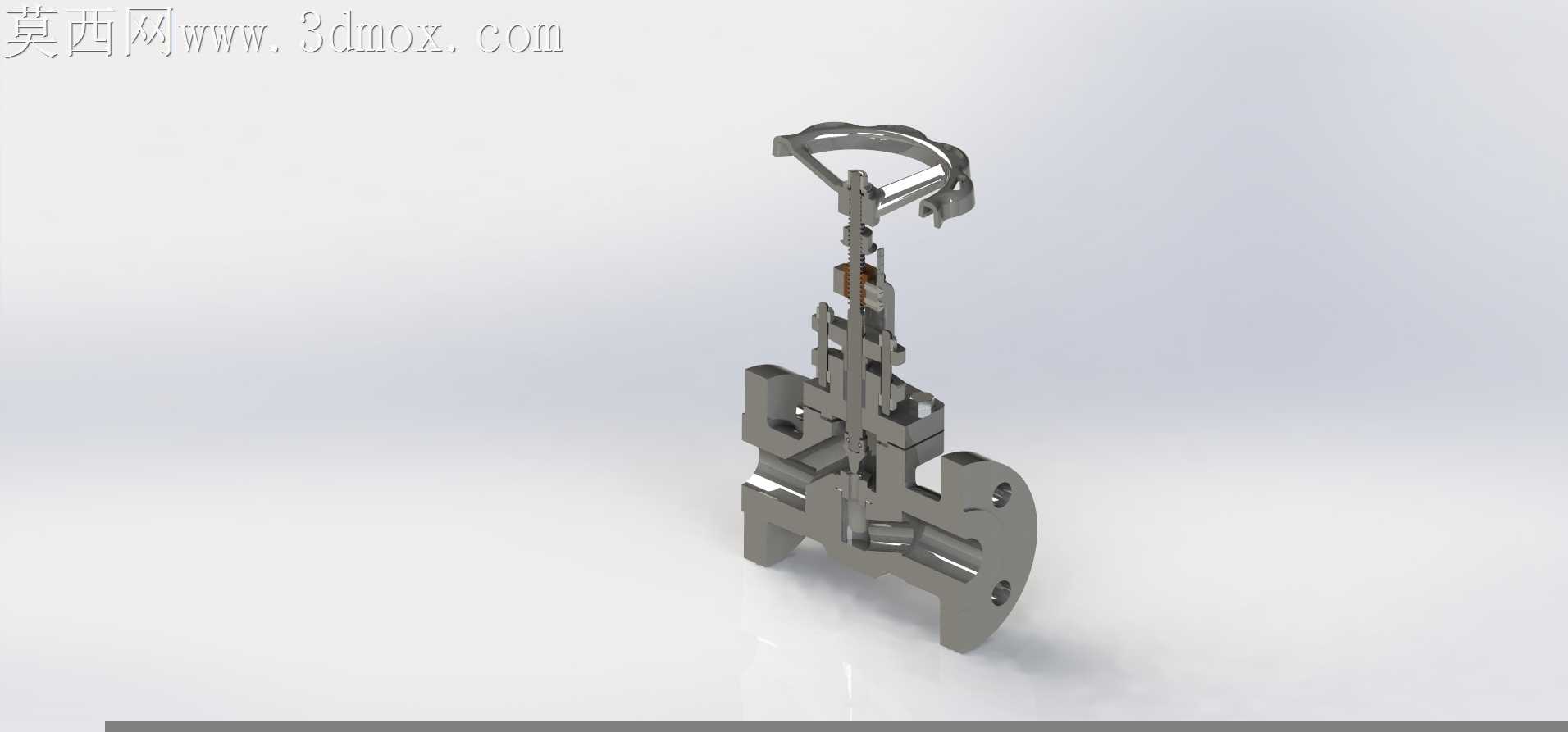

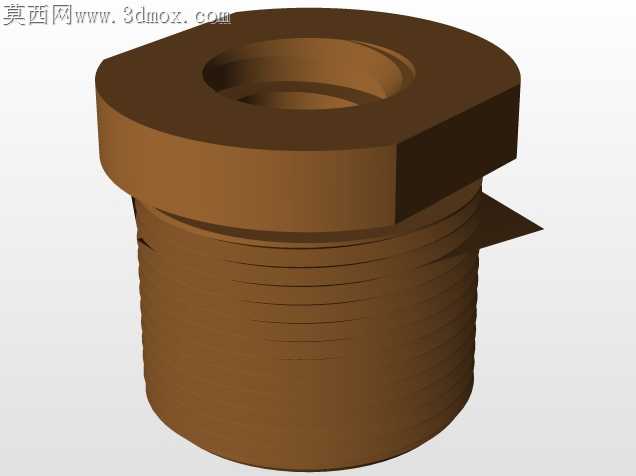

高压管路工况下，普通截止阀常出现阀杆密封渗漏、法兰对接偏载、手轮操作力矩传递损耗过大的问题，这款Dn40 Pn160规格的截止阀在结构设计阶段就针对这些现场痛点做了针对性的细节打磨。阀杆与阀盖接触的密封段没有采用常规的单一填料函结构，而是在填料腔上下端分别增设了导向铜套，既可以抵消高压介质冲击带来的阀杆径向窜动，避免填料被偏磨导致密封失效，也能减少手轮转动时阀杆的晃动量，让启闭操作的力矩传递更直接，不会出现操作时手轮晃荡、阀瓣落位不准的情况。两侧法兰的密封面做了微小的凸台余量设计，加工时不需要对整个法兰端面做高精度研磨，只需要精车凸台密封面就能满足高压密封的平面度要求，能大幅降低机加工的工时成本，同时法兰螺栓孔的位置度公差控制在0.1mm以内，现场对接管路时不会出现螺栓穿装卡滞的问题，哪怕是现场管路法兰存在微小的焊接变形，也能通过螺栓的预紧力调整实现密封面的均匀贴合。手轮采用的是轮辐式铸钢结构，轮缘处做了圆弧过渡的防滑棱，操作时戴防滑手套也不会打滑，手轮与阀杆的连接位置采用了方榫配合加锁紧销的结构，避免频繁启闭后手轮与阀杆连接松脱，之前遇到过不少同压力等级的截止阀，手轮和阀杆只用顶丝固定，开关次数多了顶丝滑牙，手轮转了阀杆不动，现场维修要拆整个上盖非常麻烦，这个连接结构就完全规避了这个隐患。阀瓣与阀座的密封面堆焊了硬质合金层，针对高压管路中可能存在的微小固体颗粒冲刷，密封面的硬度能达到HRC40以上，不会因为介质长期冲刷出现密封面沟槽导致内漏，阀瓣的导向筋和阀体内腔的导向槽做了小间隙配合，阀瓣升降时不会出现偏斜，保证密封面每次闭合都能完全贴合，不会出现单侧压合过紧、另一侧有缝隙的情况。中法兰连接的螺栓排布做了等距优化，每个螺栓的预紧力受力更均匀，不会出现某个位置螺栓应力过大导致阀盖变形的问题，填料压盖的两个压紧螺栓采用了对称可调的结构，更换填料时不需要完全拆下压盖，只需要松开螺母就能留出填料更换的空间，现场维护的效率能提升不少。整个阀体的流道做了平滑的圆弧过渡，没有直角突变的结构，介质流经时的阻力损失比普通直角流道截止阀低15%左右，能减少高压介质流动时的湍流振动，降低管路运行时的噪音，也能减少介质对阀体内壁的冲刷损耗，延长阀门的整体使用寿命。
