黄铜角式可调减压阀内部结构展示

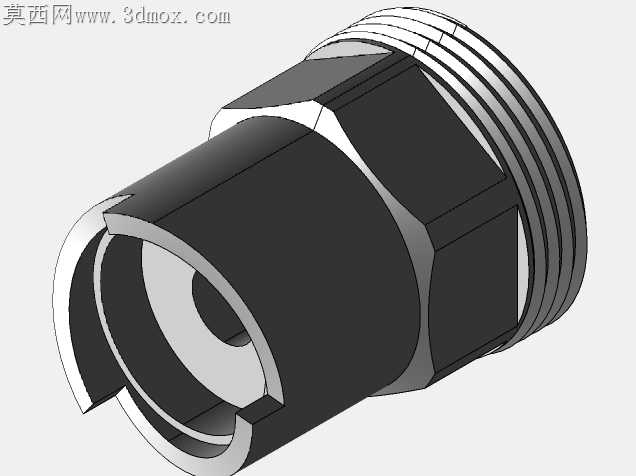

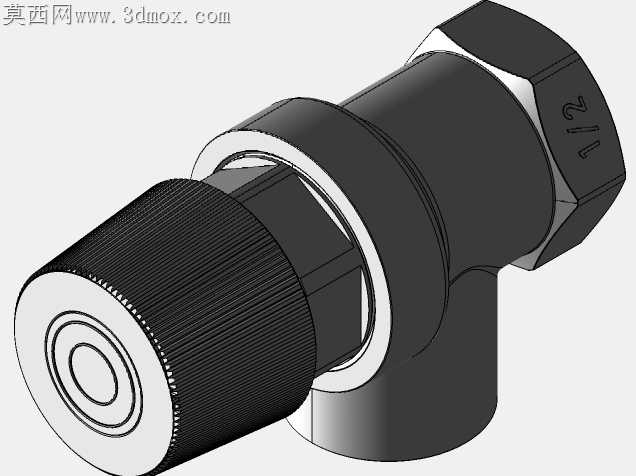

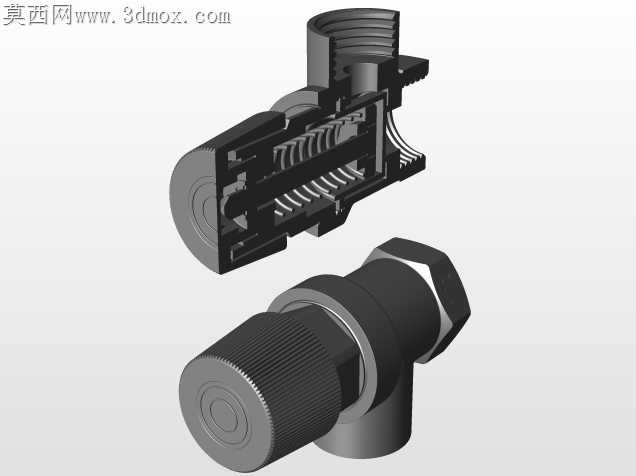

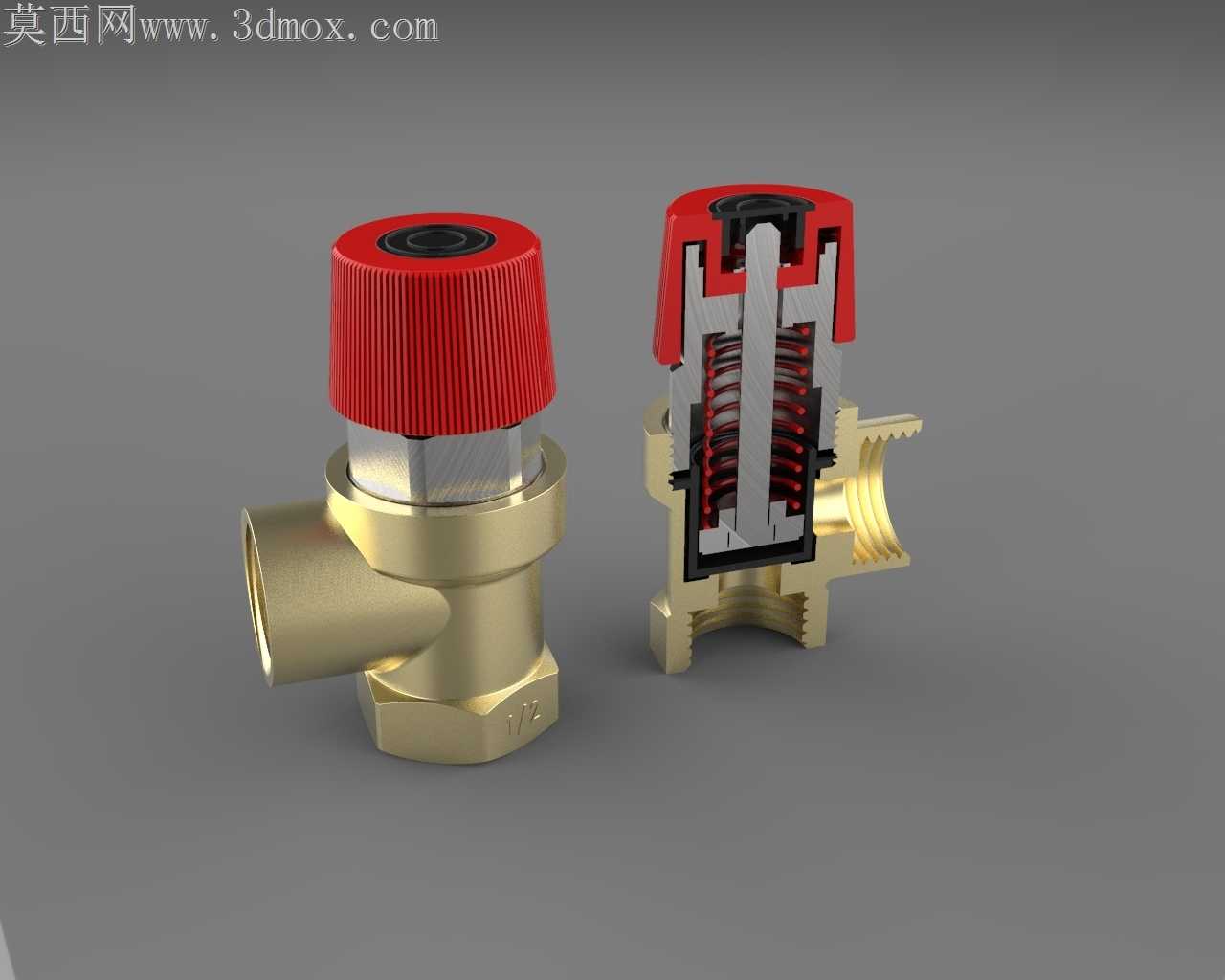

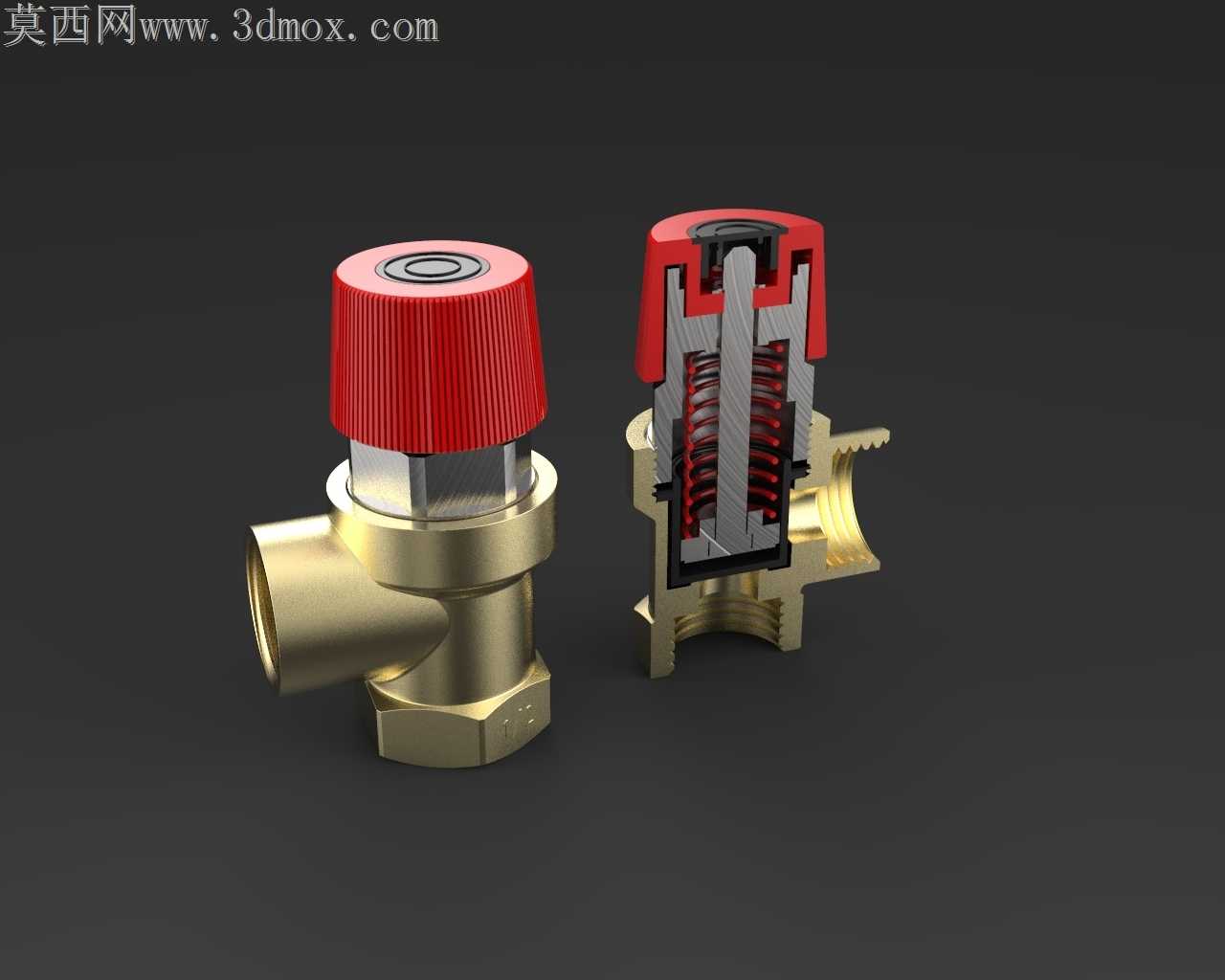

民用供水系统里的角式减压阀，最常出现的失效点集中在调节旋钮螺纹咬合磨损、弹簧预紧力偏移、进出水口同轴度偏差导致的密封渗漏，这套结构在做细节处理时，直接把这些现场反馈的故障点揉进了每一处配合面的设计里。阀体采用锻造黄铜一体成型的角式流道，没有拼接焊缝带来的应力集中隐患，进水端的内螺纹接口做了1°的锥度导向，现场安装时不用反复对齐螺纹，手拧三圈后再用扳手紧固半圈就能达到密封要求，不会因为硬拧导致螺纹崩牙。侧出的出水口和主阀腔的过渡圆角做了R3的圆弧处理，水流经过时不会形成直角紊流，既能降低阀内的水流噪音，也能减少杂质在拐角处的沉积，避免长期使用后流道通径变小影响减压效果。顶部的红色调节旋钮外圈做了细密的轴向防滑齿，齿高0.8mm、齿距1.2mm，手上沾有肥皂水或者轻微油污时也能顺利转动调节，不会出现打滑空转的情况，旋钮和阀杆的配合采用扁方定位加卡簧限位，转动时不会出现径向窜动，调节的压力反馈更线性，不会拧半圈没反应再拧半圈压力超标的情况。剖开的内部结构能清晰看到，调压弹簧采用了等节距的圆柱螺旋弹簧，弹簧两端都磨平了1.5圈的支撑面，和上端的调压垫片、下端的阀瓣托盘完全贴合，预紧力不会出现偏载，长期受压也不会出现弹簧歪斜卡滞的问题。阀瓣的密封面采用了锥面配合，密封锥角做了15°的倾角，比平面密封的比压更大，哪怕进水端有细小的沙粒杂质卡在密封面上，也能在弹簧力的作用下挤碎杂质实现自密封，不会出现关不严的持续渗漏。阀杆和阀体之间的密封采用了两道O型圈，两道圈之间预留了2mm的储油槽，装配时填充少量硅脂，既能降低阀杆转动时的摩擦阻力，也能延长密封件的老化周期，避免长期使用后从调节旋钮处出现渗水。阀体底部的排污螺塞和阀腔采用锥管螺纹配合，不需要额外加生料带就能实现密封，日常维护时拧下螺塞就能冲掉阀腔内沉积的锈屑和杂质，不用把整个阀从管路上拆下来。金属阀体的表面做了拉丝钝化处理，没有多余的电镀层，不会因为镀层脱落污染水质，也能避免潮湿环境下阀体表面出现铜绿锈斑，红色的调节帽和黄铜本体的色彩区分清晰，现场巡检时能快速识别减压阀的安装位置，不用顺着管路逐一排查。
