安费诺方形法兰8芯航空插头连接器

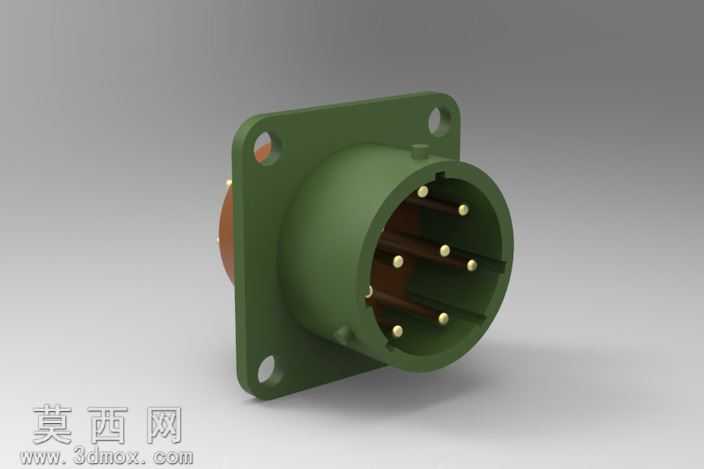

本模型为安费诺系列圆形航空插头插座，采用SolidWorks进行全参数化三维建模，建模过程严格遵循安费诺PT02E系列连接器的实际尺寸规范，完整还原产品的每一处结构细节。模型整体分为法兰安装基座、绝缘筒体、接触插针三个核心结构部分，首先通过拉伸凸台命令构建方形法兰基座，精准绘制四个对称分布的安装通孔，孔位间距、孔径大小完全匹配实际安装标准，法兰边缘做了符合工业设计规范的圆角过渡处理，避免应力集中问题。绝缘筒体部分采用旋转凸台命令生成，筒体内部的插针安装槽位通过阵列命令均匀排布，8根接触插针按照圆周等角度分布，每根插针的端部倒角、根部固定结构都做了精细化建模，还原插针与绝缘基座的过盈配合装配关系。材质渲染阶段，法兰与绝缘外壳赋予军绿色哑光硬质塑料材质，调整材质的粗糙度、漫反射参数还原军规连接器的外壳质感，接触插针赋予抛光黄铜金属材质，添加细微的金属划痕与氧化质感提升真实度，插针端部的接触区域做了高光处理，模拟镀金接触层的视觉效果。模型装配过程采用同轴心、重合等标准配合关系，确保各部件的装配位置准确无干涉，可直接用于整机布线的装配模拟。设计过程中充分考虑连接器的实际使用场景，法兰盘的厚度、筒体的深度尺寸都经过反复核对，确保模型可直接导出工程图用于生产参考，内部插针的排布间距符合安费诺连接器的绝缘耐压要求，相邻插针之间的爬电距离满足工业电气安全标准。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮产品主体，补光消除暗部死黑，轮廓光勾勒产品边缘，背景采用渐变灰色突出产品本身，最终渲染效果清晰展现连接器的外观结构与材质特征，可用于产品选型展示、装配教学演示等场景。
