双工位回转执行机构机械细节设计

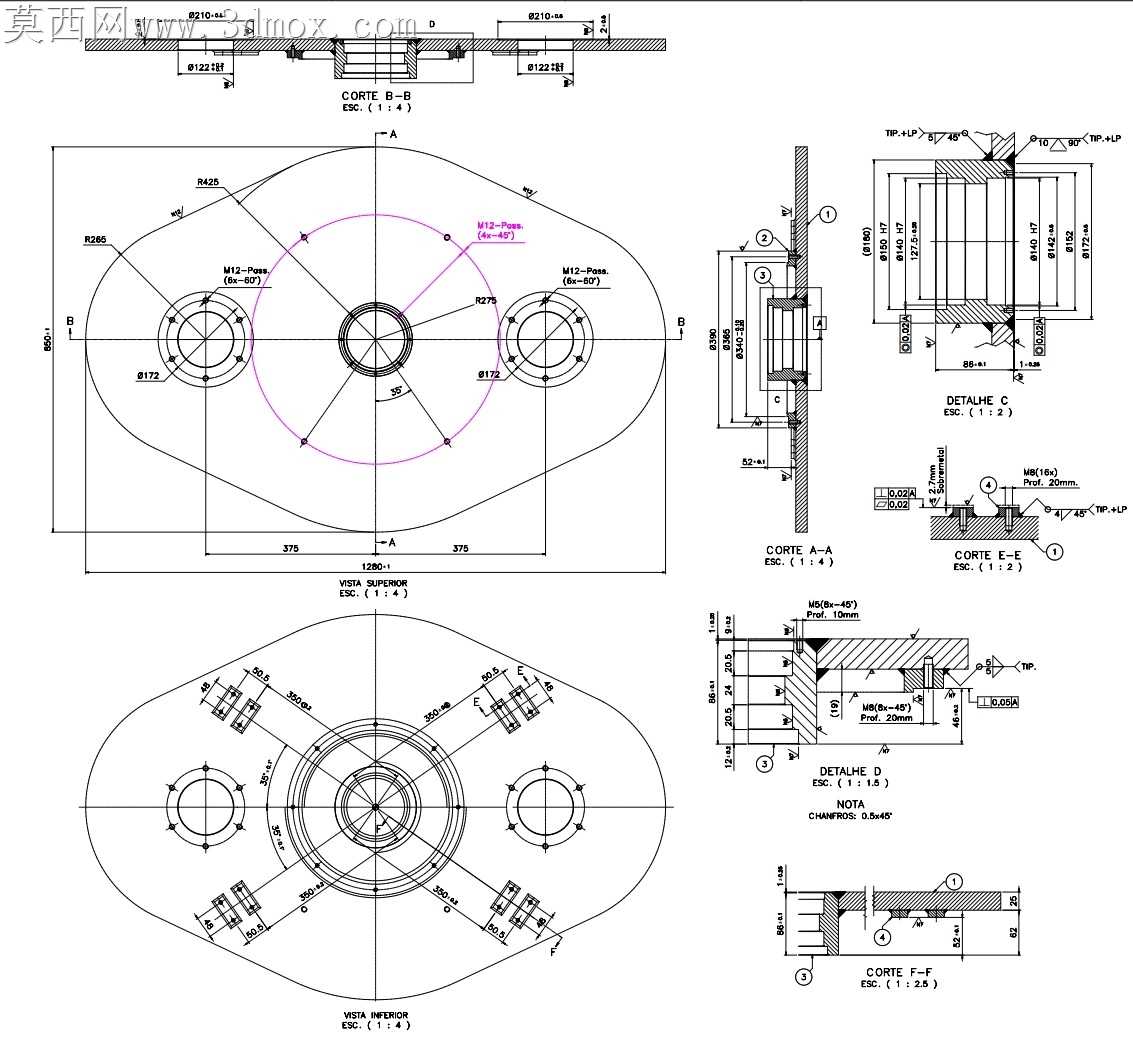

车间里这类双工位回转执行机构最常出问题的位置，永远是动静结合面的密封渗漏与回转支承的偏磨，这套图纸在结构处理上刚好踩中了现场维保的核心痛点。看剖面里的密封槽设计，没有采用常规的单O型圈槽结构，而是在回转盘与固定基座的配合面预留了双道密封的安装空间，外侧密封负责阻挡车间切削液、金属粉尘的侵入，内侧密封兜住润滑脂的外泄，两道密封槽的深度差控制在0.2毫米，既避免密封件压缩量过大过早老化，也不会因为压缩量不足出现密封失效。

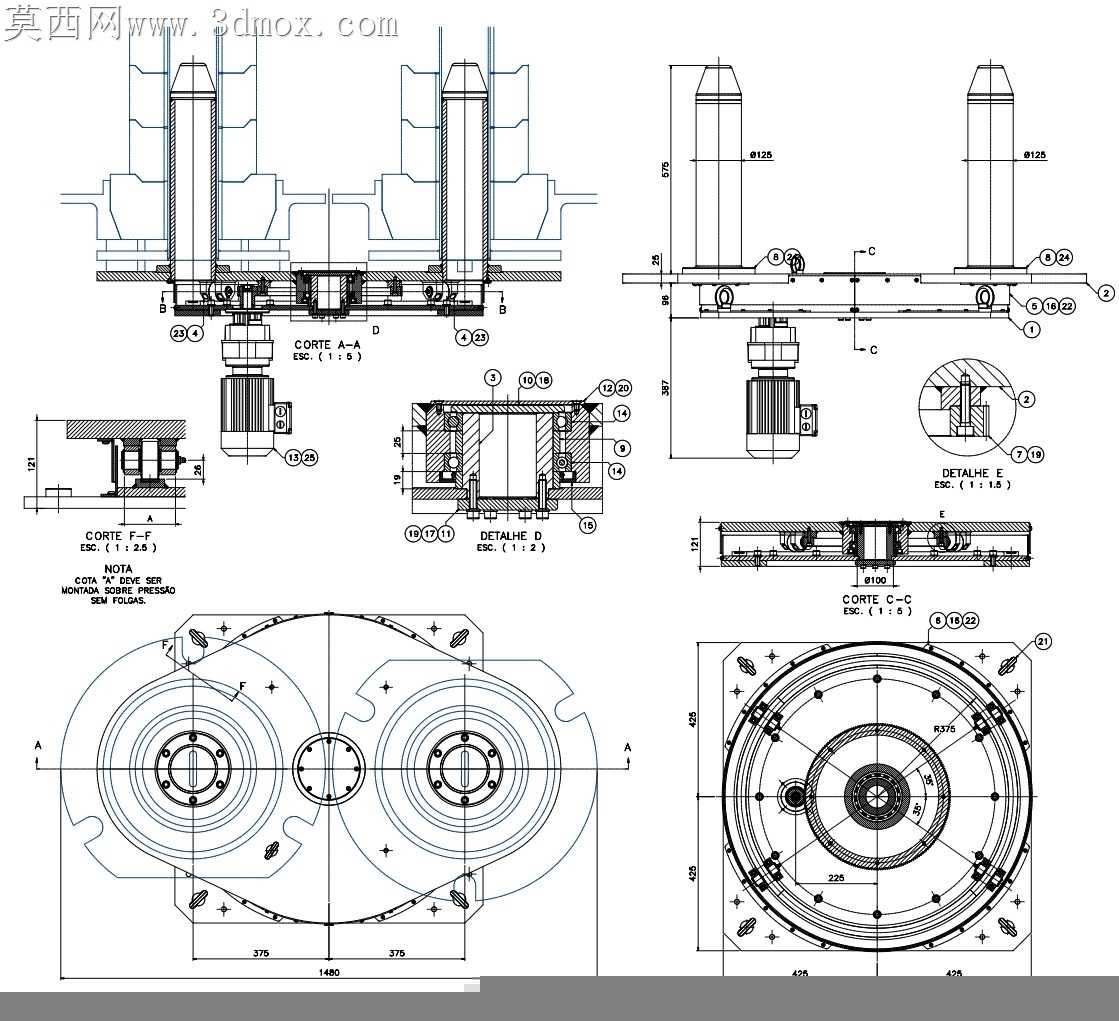

回转支承的安装位做了阶梯式定位止口，不是常见的平面打螺丝固定，止口的配合公差选了H7/js6的过渡配合，装配时不需要靠铜棒硬敲就能精准就位，螺丝孔位周边做了0.5毫米的沉台锪平，哪怕安装面有轻微的加工刀痕或者磕碰变形，螺丝锁紧后也不会出现支承座翘曲，导致回转时卡滞、负载不均的问题。驱动端的电机连接位做了浮动补偿结构，电机输出轴与回转主轴之间留有1毫米的轴向窜动间隙，连轴器的安装位特意加长了3毫米，哪怕电机安装时存在微小的同轴度偏差，运转时也不会出现别劲、轴承发热的情况。

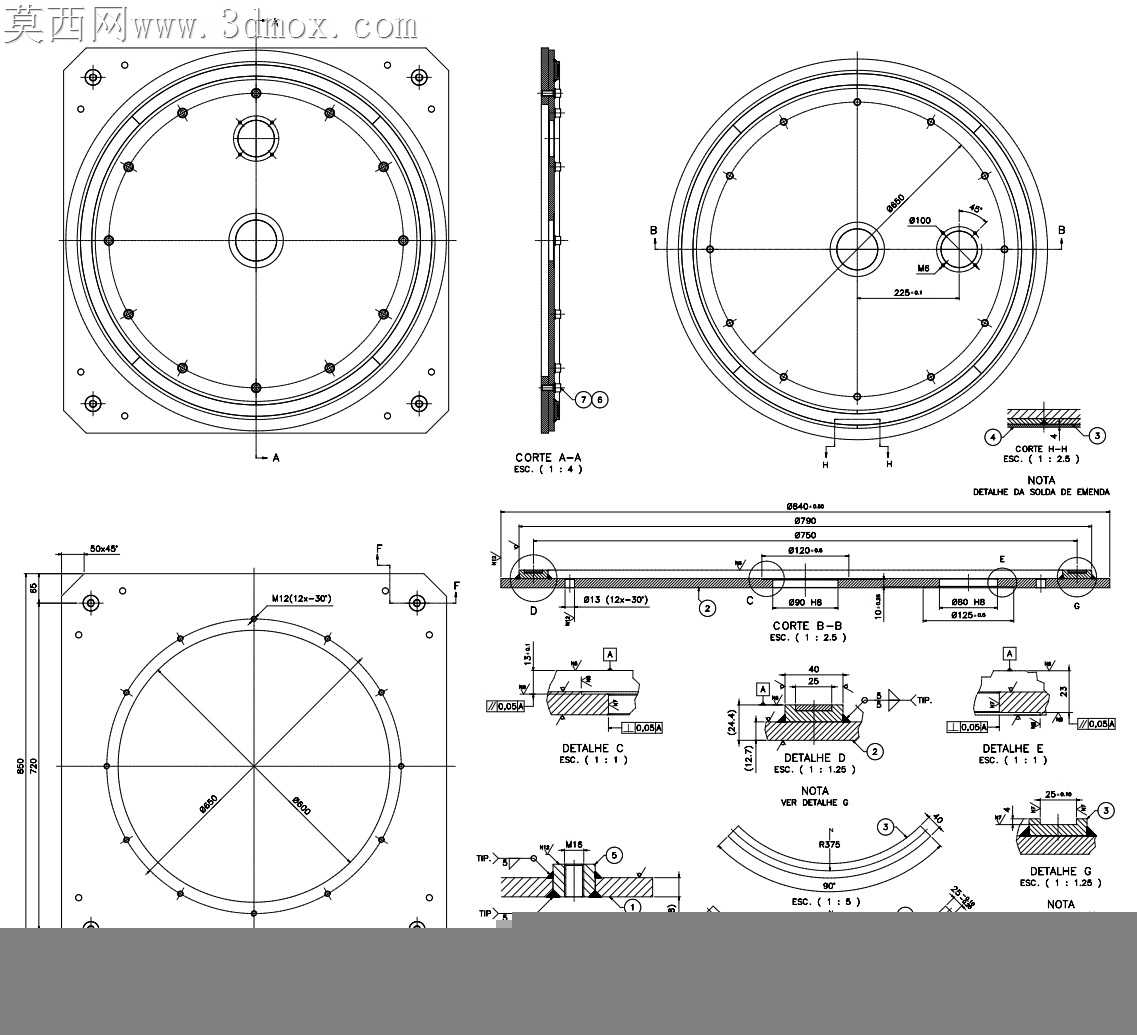

再看底部的端盖结构，没有做成一体式闷盖，而是预留了注油嘴的安装孔与废油排出通道，日常维保不需要拆开整个端盖就能完成润滑脂的更换，排油孔的位置特意设在端盖最低处，旧油可以完全排空，不会残留油泥在腔体内磨损齿轮。两个工位的定位销孔做了同基准一次加工的设计标注，两个工位的回转定位精度能控制在0.03毫米以内，不会出现工位切换后工装错位的问题。图纸里的细节放大图特意标注了配合面的粗糙度要求，回转摩擦面要求Ra1.6，非配合安装面只要求Ra6.3，既不会过度拉高加工成本，也能保证运动部件的耐磨寿命。

这类执行机构往往要在多粉尘、有切削液飞溅的车间环境下24小时连续运转，图纸里所有外露的螺丝孔都做了盲孔设计，不会有切削液顺着螺纹缝隙渗进机构内部，走线槽的位置预留了密封胶条的安装位，外接传感器的线路穿入后可以完全密封，避免线路被油液腐蚀老化。
