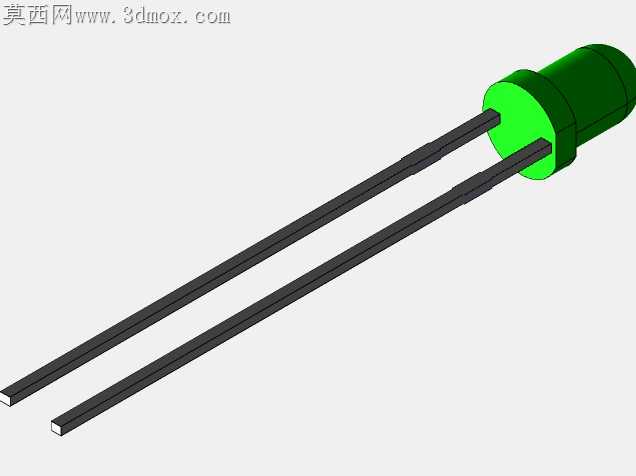

3mm直径绿色直插发光二极管结构设计

直插式LED在波峰焊工序里最常出现的失效点，是引脚共面度偏差引发的虚焊、以及环氧封装体根部应力集中导致的胶体开裂，这款3mm绿色直插灯珠的结构设计，完全围绕量产加工的适配性做了细节打磨。引脚采用平直等长的矩形截面设计，没有多余弯折弧度，引脚末端做了微小的倒角处理，既可以在自动插件机的送料轨道里顺畅滑行不卡料，也能让引脚穿过PCB焊盘时的露出长度保持一致，焊锡浸润时的爬升高度均匀，不会出现单侧焊盘吃锡不足的问题。环氧封装的头部做了圆润的弧面过渡，没有尖锐的棱角，在批量编带包装时不会刮蹭相邻元件的封装表面，也能减少转运过程中胶体磕碰产生的微裂纹，避免后期使用时水汽顺着裂纹侵入内部造成芯片失效。封装根部和引脚衔接的位置，做了一圈极细微的凸台补强，这个结构不会影响插件时的通孔穿过精度，却能分散引脚受外力弯折时传递到胶体内部的应力，不管是手工焊接时掰动引脚调整位置，还是成品组装时的线束拉扯，都不会轻易出现引脚和胶体分离的断路问题。绿色环氧的色母配比做了优化，光线透过时的色散均匀，不会出现灯珠边缘亮中心暗的光斑问题，日常作为电源指示灯、信号状态灯使用时，可视角度足够覆盖常规设备的操作面板观察范围。引脚表面的镀层厚度控制在合理区间，既保证了焊接时的上锡速度，也不会因为镀层过厚导致插件时通孔堵塞，适配0.8mm标准孔径的PCB焊盘时，插装阻力适中，不会出现插不到位或者引脚松动晃荡的情况。两个引脚的间距严格匹配通用直插LED的孔位标准，可以直接替换同规格的其他灯珠，不用调整PCB的焊盘布局，对于小批量打样或者量产替换的场景来说，不需要额外开模调整工装，能大幅降低生产环节的适配成本。
